Правильная установка колосников в печь своими руками

Технические характеристики

Существует множество видов печей, отличающихся размерами, типом используемого топлива и другими характеристиками. Потому и колосники для них будут тоже разными. Что касается материала самой печи, то он на выбор непосредственно не влияет. Решётки ставятся и в кирпичные, и в стальные, и в чугунные устройства.

Вид конструкции

Решётки бывают:

  • монолитные;
  • наборные;
  • охлаждаемые.

Монолитные — это цельные конструкции. Размеры подбираются в зависимости от глубины и ширины топочной камеры.

Выпускаются подходящие для всех стандартных размеров топок. Этот вариант наиболее прост в установке.

Наборный вариант составляется из отдельных элементов-прутьев. Он используется, если не подобрать стандартный, например, в печах не заводского производства.

Важно! Часто прутья имеют клиновидную форму. При установке их располагают более узкой частью вниз

Это увеличивает срок службы.

Охлаждаемые используются в системах с теплообменниками. Они сделаны из трубок, по которым проходит теплоноситель. Таким образом, сам колосник охлаждается, а общий КПД возрастает. Этот вариант чаще используется в твердотопливных котлах. Температура внутри камеры достигает 1000°С. Благодаря охлаждению материал выдерживает подобную тепловую нагрузку.

Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

  • плоские;
  • корзинные;
  • подвижные;
  • балочные.

Фото 1. Корзинный колосник, сделанный из чугуна. Подобный тип устройство обычно устанавливают в каминах.

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

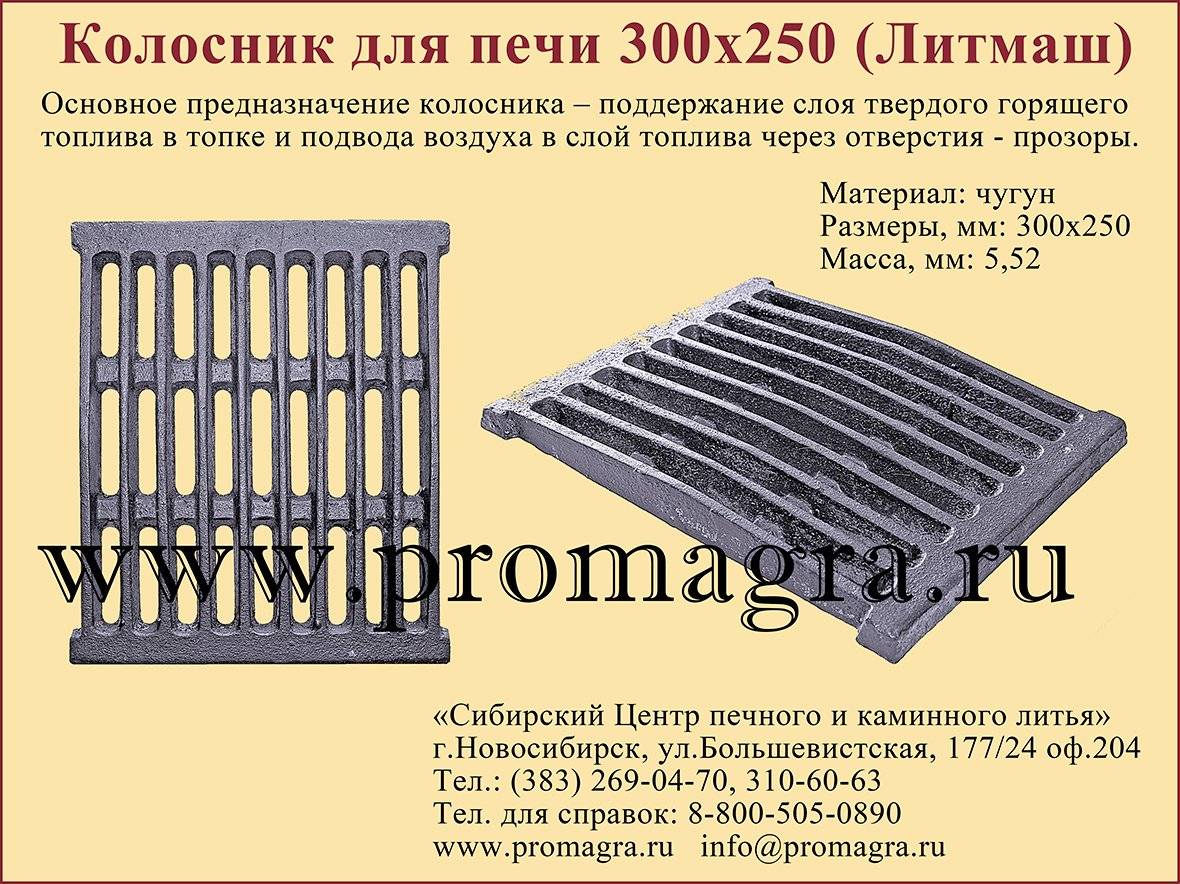

  1. Наиболее прочной является чугунная решетка для печи.
  2. Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Размер

Габариты изделия зависят от двух параметров:

  • размеров топочной камеры печи;
  • вида используемого топлива.

В оборудовании, работающем на дровах, торфе и топливных брикетах, чаще всего используется ширина в 150-350 мм (с шагом в 50 мм).

Глубина, как правило, составляет 180 или 250 мм. Наибольшие возможные размеры стандартных моделей — 900х800 мм.

При сгорании угля образуется больше вредных веществ. Поэтому и размеры решётки должны быть больше, от 300-350 мм по обеим сторонам.

В любом случае по краям оставляют зазоры не менее 5 мм. Они служат для компенсации расширения при нагреве.

Внимание! При выборе размера учитывается и вес одной закладки топлива. Габариты, в особенности толщина, подбирается таким образом, чтобы выдержать эту нагрузку

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

  1. Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
  2. Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Установка колосника в печи

Теперь разберёмся, как правильно положить колосники в печь вручную.

Известно, что материалы подвержены расширению при нагреве, из-за этого и монтировать колосники требуется с зазором минимум пять миллиметров со всех сторон. В топке требуется стесать уступ. Решётку устанавливают кромками. В печке из кирпича место нахождения определяется на один кирпич ниже топочной дверцы. Это необходимо для того, чтобы раскалённые угли не падали на пол.

При монтаже не рекомендуется сильно закрывать колосники. Различные материалы при нагреве поддаются расширению с разной силой, и очень прочная фиксация прибора может стать причиной деформации либо привести к растрескиванию кладки. После укладки решётки пазы плотно засыпают песком без цемента.

Как видите, колосникам отведена своя роль в печи.

Чугун – это лучший материал, из которого может быть изготовлен такой элемент печи, так как характеризуется долговечностью и надёжностью.

При выборе решётки стоит помнить про тип топлива, его вес, размер зазоров. Монолитные варианты просты в монтаже, а наборные идеально подойдут для сборки решёток необычных габаритов.

Колосник для печи, как и камера топки, дымоходы и дымоотводные трубы, задвижка, вьюшка и другие отделы и детали, со времени изобретения дровяных печей изменился мало. Колосники для печи, или колосниковые решетки, необходимы для разделения топочных и зольных камер, но должны пропускать воздух к месту сгорания дров, поэтому колосник всегда решетчатый. Колосники находятся в самом эпицентре горения, работают в экстремальных условиях термических нагрузок, и материал колосников для печей должен соответствовать и выдерживать все внешние факторы. Даже для небольшой самодельной печки мастера используют заводские колосники, которые не подведут и будут работать долго. Размер, форма и цена колосниковых решеток зависит от модели печи и от вида топлива.

Высококачественный серый чугун, материал для классических колосниковых решеток, выдерживает тысячи циклов высоких температур без снижения свойств. Возможна для колосников и сталь. Основной функцией колосника является раздел камер с подачей воздуха к топливной загрузке и удаления золы из камеры сжигания. Для того, чтобы отопительная печь работала эффективно, колосниковая решетка должна обеспечивать и регулировать поддув воздуха, за счет особого строения самой решетки и/или отрывания поддувальных дверец или задвижек. Воздушный поток снизу, из камеры поддува, должен проходить свободно. У каждой печи своя схема циркуляции потоков, и очень важна точность в установке колосниковых решеток, без смещения с посадочных мест согласно схемы печи.

Виды колосников по моделям – решетка может быть как монолитной, так и сборной. Монолитная модель более популярна и легче в монтаже, их просто укладывают в готовые гнезда. По форме и габаритам решеток выбор имеется, и практически для любой модели и типа твердотопливной печи. Но если топочная камера сложна по геометрии, расширяется или сужается по дну – то необходима сборная решетка. Модульные решетки имеют две или три перемычки, и собираются по месту. Балочные решетки могут комбинироваться с доборами из элементов-перемычек.

Решетки колосников могут быть плоской плитной формы, как правило это прямоугольные решетки, но возможны и круги, сегменты. Плитные колосники подходят для печи, камина и котла, работающих на твердом топливе и выбираются по модели печи. Решетка в виде корзины сегодня редкость, поскольку в загородном доме предпочтительны закрытые топочные камеры для печей и каминов, а современные стеклянные дверцы обеспечивают великолепный дизайн и зрелище живого пламени в камине, без всякого риска искр и падения углей. Но в качестве декора корзинные колосники применяются – топливная закладка из корзинки выпасть не может, а воздух поступает через просветы решетки.

Процесс изготовления

Если возводятся железные печи для бани своими руками, то цена готовой конструкции очень сильно снижается, так как в процессе работ используются недорогие элементы из металла

Эстетические характеристики самодельных сооружений, конечно же, не могут сравниться с рыночной продукцией, но в некоторых ситуациях денежный вопрос стоит на первом месте, а качеству уделяется большее внимание

Расположение топки и поддувального отверстия.

Основные инструменты

  • Сварочный аппарат для соединения отдельных фрагментов конструкции.
  • Электроды (тройка или четверка) к комплекту оборудования.
  • Болгарка необходима для раскроя составных частей.

Последовательность операций

  1. Трубный прокат разрезается так, чтобы получилось две части, одна из которых должна быть длиной 90 см, а другая – 60 см. Первая будет использоваться в качестве основы. Что касается второго куска, то он пригодится для бака.
  2. В базовой трубе проделываются два отверстия, которые будут соответствовать габаритам топки и поддувала. Из вырезанных частей изготавливаются дверцы. На них крепятся крючки, петли и прочие аксессуары.
  3. Далее фиксируется колосниковая решетка, необходимая для поддержания твердого топлива. Для этого в боковых стенках прорезаются отверстия. К самой решетке привариваются ушки.
  4. С задней стороны топки проделывается круглое отверстие, предназначенное для дымохода. Оно должно находиться чуть выше металлической сетки, которая выполняет функцию удержания дров.
  5. Сверху изготавливается емкость для камней. Что касается водогрейного бака, то он располагается ближе к камере сгорания. Одна часть укладывается на топку, а другая из них устанавливается на стойки.
  6. Готовая печь инсталлируется на специальные ножки, сделанные из металла. Под ней также должен находиться лист железа, чтобы избежать неприятных моментов, связанных воспламенением пола.

На схеме отражено расположение камней.

Немного истории

Раньше дрова жгли на глухом поде — воздух для горения подавали через немного приоткрытую топочную дверцу. Этот способ плох пожароопасностью — могут выпасть угольки из топки. Также сложно точно подобрать оптимальный режим горения — уж очень грубоват регулятор. Зола, со временем покрывавшая угли, тоже не способствовала нормальному сгоранию топлива — она прекрасный теплоизолятор (в загнетке русской печи именно так — в золе — хранили угли для следующей растопки). Поэтому стали ставить колосник — решетку на поде, через которую поступает кислород в зону горения. Сквозь колосник удаляется и зола — процессам горения ничего не мешает.

Отсутствие колосника или его повреждение некритично — печь работает и без него. Правда, КПД несколько ниже. И зона интенсивного прогрева кладки смещается ниже пода — теперь греется и основание зольной камеры. И тут надо быть внимательным, если печь установлена на деревянном основании.

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.

Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.

От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность

Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

  • Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
  • Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

  • Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
  • Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
  • Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
  • Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.

Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.

Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Подводим итоги

  • Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
  • При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
  • При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Самостоятельный монтаж колосниковой решетки

При нагреве любой металл будет расширяться, следовательно, решетку необходимо устанавливать с зазором как минимум в 0,5 сантиметра с каждой стороны. Уступ в топочной камере следует стесать (речь идет о том, на который укладываются кромки колосника). Если же отопительная печь сооружена из кирпича, то место для установки решетки должно располагаться ниже дверки на расстояние, соответствующее высоте одного кирпича. Объясняется это предельно просто: подобный подъем предотвратит выпадение горящих углей на пол.

Также при установке не нужно слишком плотно вмуровывать решетку. Степень расширений у разных материалов тоже разная, следовательно, чересчур прочная фиксация чугунного изделия может стать причиной возникновения трещин в кирпичной кладке либо же деформации металла. По завершению установки колосника пазы необходимо плотно заполнить песком (но без использования цемента!).

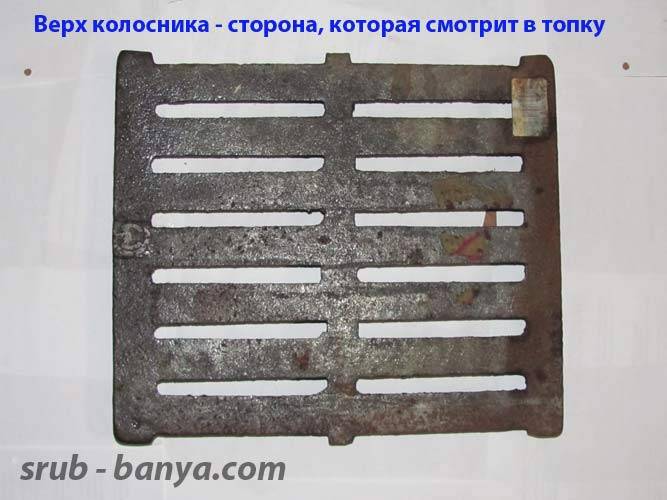

На заметку! В случае треугольного сечения прутьев колосника укладывать изделие нужно исключительно треугольниками книзу!

Виды колосников

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

  1. Наиболее прочной является чугунная решетка для печи.
  2. Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Пример колосниковой решетки для печи

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

  1. Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
  2. Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Неподвижные

Неподвижные устройства – решетки, которые не передвигаются.

Подвиды неподвижных колосников:

  • плиточные плоские, наиболее популярные;
  • корзинные, используются редко;
  • балочные.

Плиточные – это детали, имеющие форму прямоугольника, являются наиболее популярными. Их можно использовать для любых моделей, они универсальны и легкие в установке. В магазинах представлен огромный выбор колосниковых решеток именно этого вида.

Корзинные колосники не пользуются большой популярностью, ведь используются для открытых печей. В старину они были составляющими печей, на которых готовили еду. Сейчас для этого используют газовые и электрические плиты.

Балочные решётки визуально напоминают строительную балку. Они собираются только вручную. Нравятся потребителям своей универсальностью, возможностью установки в любую печь.

Подвижные

Подвиды подвижных колосников:

  • полноповоротные;
  • качающиеся;
  • цепные.

Подвижные печные колосники состоят из нескольких деталей. К ним относятся секции и вал. Благодаря возможности вращения, упрощается процесс чистки от золы. Подвижные решетки делят на полноповоротные и качающиеся: угол наклона первых равен 180 градусам, вторые могут вращатся от 30 градусов. Еще один вид таких решеток — цепной. В его конструкции элементы соединяются друг с другом цепями. Минус данного вида колосника — неполное сгорание дров или угля.

Разновидности колосников для печи

По материалу изготовления наиболее распространены чугунные изделия

Несмотря на свою узкую функциональность, колосники для печки различаются по нескольким направлениям. Сырьем для изготовления деталей служит железо с определенным содержанием углерода, что делает его устойчивым к высоким температурам. Наиболее распространен чугун, реже применяются сплавы жаростойкой стали.

Поскольку твердотопливные имеют различные конструкции, формы и размеры, зольники для печи характеризуются разнообразием вариантов изготовления.

Можно выделить такие категории изделий:

  • Цельные. Представляют собой монолитные детали, полученные путем ковки или отливки. Разобрать их нельзя, есть только возможность точной подгонки к конкретному установочному месту.
  • Наборные. Наличие замковых соединений на деталях дает возможность собрать решетку нужной формы и размера практически для любой топки.
  • Неподвижные. После установки в камере сгорания занимают неподвижную позицию, которую невозможно изменить, если того требуют обстоятельства.
  • Подвижные. Изделия могут менять положение в пространстве для чистки, некоторые модели имеют функцию регулировки ширины просветов между перекладинами.

Популярные модели и цены

Для покупки чугунных колосников для печи рекомендуем отправиться в фирменный магазин фирмы, занимающейся печами, так как ассортимент так в любом случае будет широким, а материал, из которого выполнена продукция, качественным. При этом ориентироваться необходимо не только на стоимость решетки, но и на ее вес. Если изделие стоит дешево и весит слишком мало, то оно вряд ли выполнено из чугуна.

Жаропрочная фурнитура зачастую отливается из чугуна марки СЧ-15(20), поскольку ее жаропрочность считается оптимальной. Решетки из стали обходятся дешевле, однако они спустя определенное время эксплуатации часто деформируются и, как следствие, приходят в негодность. Отличным вариантом станет покупка балки, имеющей ребристые поверхности – в таком случае контакт металла со сжигаемым топливом будет минимальным. Благодаря этому продлевается общий эксплуатационный срок конструкции.

Таблица. Сравнительная характеристика и цены популярных моделей чугунных колосников.

Масса, в килограммах

Еще раз стоит напомнить о том, что форма решеток может варьироваться, однако к главным показателям высокого качества следует отнести материал, из которого они выполнены, процентное соотношение щелей и, конечно же, толщина изделий.

Видео – Колосниковые решетки подвижного типа

При изготовлении отдельных современных конструкций применяется жаропрочные трубы различного диаметра. Колосники КРОК (или, другими словами, колосниковые решетки охлаждаемых конструкций) могут по праву считаться новинкой в сфере теплоэнергетики. Они используются для водогрейных печей и котлов, характеризуются повышенной температурной устойчивостью (могут выдерживать температуру до 1000 градусов по Цельсию), широкой сферой использования и весьма продолжительным эксплуатационным сроком. Еще они отличаются тем, что в трубах циркулирует рабочая жидкость, что позволяет значительно сэкономить деньги.

Обратите внимание! Для оснащения печей, имеющих ручные топки, применяются чугунные отливные колосники с особыми отверстиями. Посредством этих отверстий зола осыпается вниз, а воздух, напротив, проникает в топочное отделение, благодаря чему уровень горения поддерживается на оптимальной отметке

Те же колосники, которые предназначаются для использования в механических топочных камерах, являются составными деталями колосниковых полотен.
