Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.

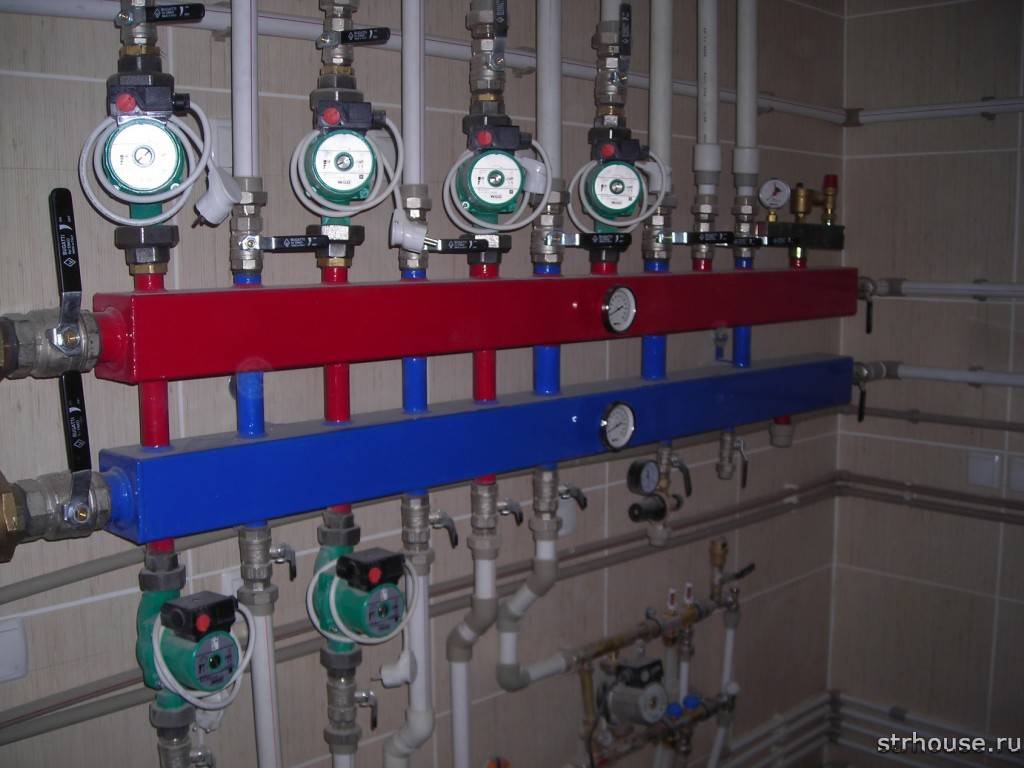

Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Размеры конструкций и популярные производители
Лучшими производителями являются:
- российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
- итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
- российская компания Wester изготавливает конструкции по 1523-3588 р.

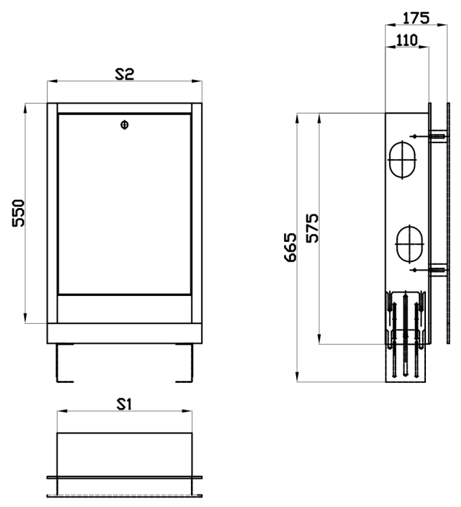

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.
| Обозначение | Размеры | Производители | Цена |
| ШВ-1 | 670×125×494 | Grota | 1614.00 |
| ШВ-1 | 648-711×120-180×450 | Wester | 1713.00 |
| ШВ-2 | 670×124×594 | Grota | 1789.00 |
| ШВ-2 | 648-711×120-180×550 | Wester | 1900.00 |
| ШВ-3 | 670×125×744 | Grota | 2108.00 |
| ШВ-3 | 648-711×120-180×700 | Wester | 2236.00 |
| ШВ-4 | 670×125×894 | Grota | 2445.00 |
| ШВ-4 | 648-711×120-180×850 | Wester | 2596.00 |
| ШВ-5 | 670×125×1044 | Grota | 2963.00 |
| ШВ-5 | 648-711×120-180×1000 | Wester | 3144.00 |
| ШВ-6 | 670×125×1194 | Grota | 3207.00 |
| ШВ-6 | 648-711×120-180×1150 | Wester | 3403.00 |
| ШВ-7 | 670×125×1344 | Grota | 3981.00 |
Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.
| Обозначение | Размеры | Производители | Цена |
| ШН-1 | 651-691×120×454 | Grota | 1466.00 |
| ШН-1 | 652-715×118×450 | Wester | 1523.00 |
| ШН-2 | 651-691×120×554 | Grota | 1558.00 |
| ШН-2 | 652-715×118×550 | Wester | 1618.00 |
| ШН-3 | 651-691×120×704 | Grota | 1846.00 |
| ШН-3 | 652-715×118×697 | Wester | 1919.00 |
| ШН-4 | 651-691×120×854 | Grota | 2327.00 |
| ШН-4 | 652-715×118×848 | Wester | 2325.00 |
| ШН-5 | 651-691×120×1004 | Grota | 2507.00 |
| ШН-5 | 652-715×118×998 | Wester | 2603.00 |
| ШН-6 | 651-691×120×1154 | Grota | 2878.00 |
| ШН-6 | 652-715×118×1147 | Wester | 2990.00 |
| ШН-7 | 651-691×120×1304 | Grota | 3454.00 |
| Шн-7 | 652-715×118×1300 | Wester | 3588.00 |
По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.
Напоследок о самодельных коллекторах
Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.
Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:
- распределитель невозможно оснастить ротаметрами;
- без расходомеров сложно сбалансировать контуры разной длины;
- на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
- гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
- стоит отметить, что самодельные распределители не слишком хорошо выглядят.

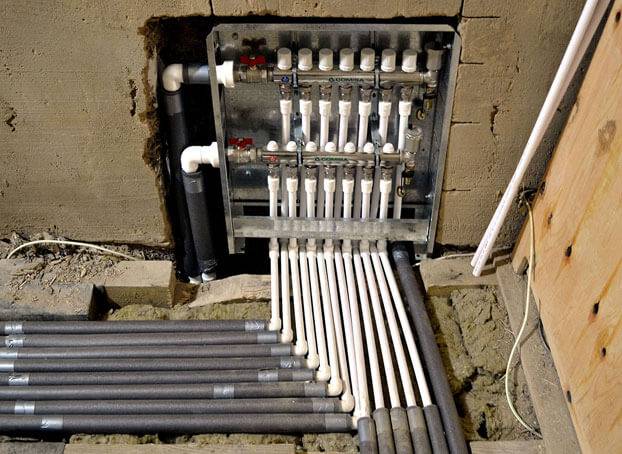

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.
Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:
Можно ли сделать конструкцию из полипропилена
Конструкция коллектора легко поддаётся воспроизведению своими руками. Для частного дома с небольшой площадью подойдёт полипропиленовая гребёнка.
Для этого покупаются:
- трубы;
- тройники;
- патрубки;
- запорная арматура;
- дополнительные устройства в зависимости от плана работы и проекта.
Полипропиленовые трубы удобны лёгкой пайкой и возможностью замены любого отрезка трубы.
Можно также купить готовый вариант с односторонними отводами, полипропиленовый или из нержавеющей стали.
Внимание! При проектировании важно учесть, что это один из основных узлов системы отопления. Лучше сразу сделать или купить коллектор на большее количество отводов, чем планируется изначально. Это поможет избежать в дальнейшем полной замены узла
Это поможет избежать в дальнейшем полной замены узла.
Способы изготовления
Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.
Расчет и распределение контуров
С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.
Чтобы ничего не забыть, воспользуйтесь следующим перечнем:
- наличие системы «теплый пол»;
- помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
- этажное отопление;
- отопление каждого крыла.
Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.
Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.
Из полипропилена
Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.
Вам понадобится:
- труба диаметром 32 мм;
- тройники 32/32/16 мм.
На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.
Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.
Узел из латунных фитингов
Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.
После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.
Из профильной трубы
Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.
Нужны будут следующие образцы:
- профильная труба 8х8 см или 10х10 см;
- круглая труба.
Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.
В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.
Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.
Самостоятельная сборка коллектора отопления

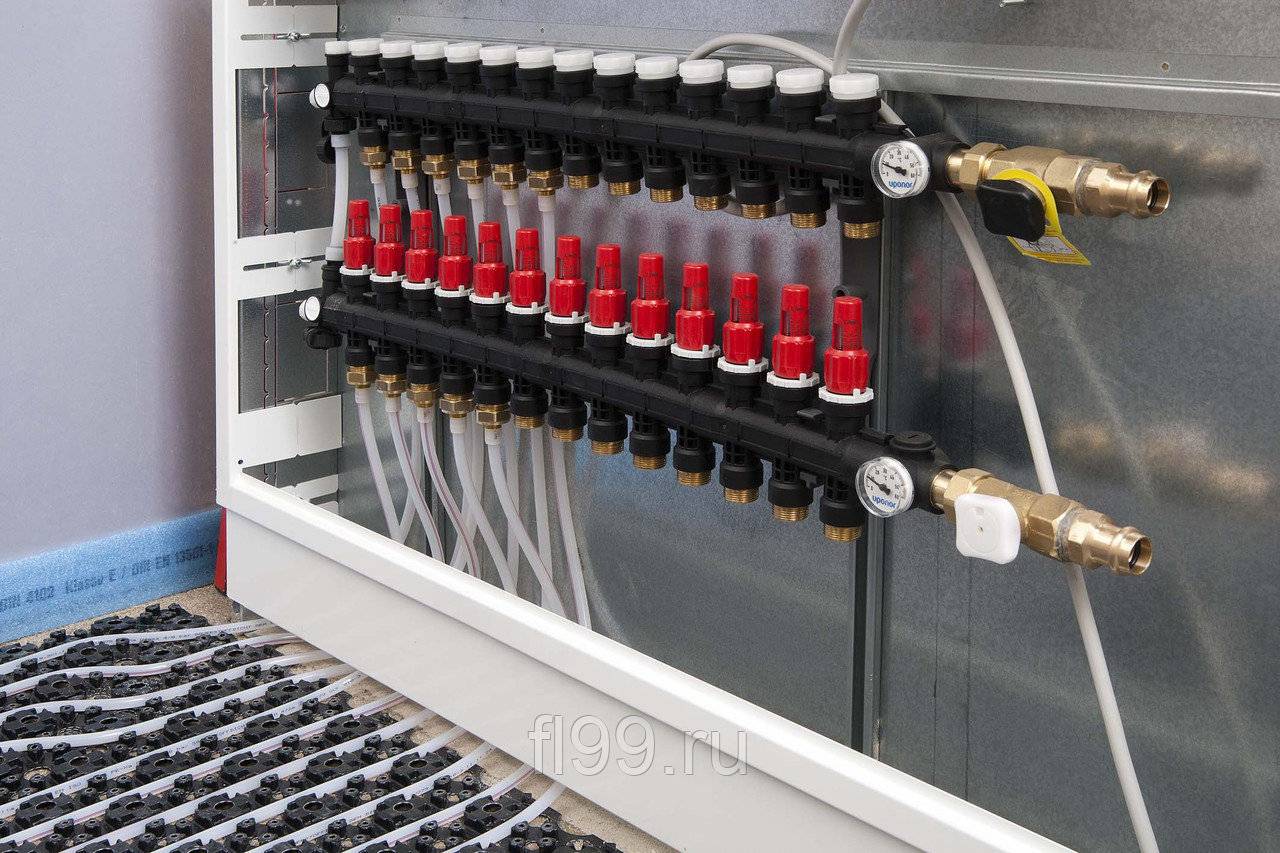

Коллекторы отопления обычно поставляются производителем в собранном виде, циркуляционный электронасос стандартной длины устанавливается позже на резьбовое соединение типа американка. Иногда комплектующие поступают потребителям по отдельности, порядок сборки состоит из следующих операций:
- На подающую гребенку устанавливают расходомеры и вкручивают концевой воздухоотвод в правый торец.
- К обратной гребенке с установленными ранее колпаками на запорных клапанах через американку с правой стороны производят подсоединение вентиля.
- На обе гребенки слева через американку устанавливают сгоны для подключения компрессионного электронасоса, при этом они располагаются таким образом, чтобы штуцер для установки термометра находился с лицевой стороны.
- В гребенку обратки вкручивает тройник, к которому присоединяют термостатическую головку.
- При помощи резьбового соединения (американки) для монтажа циркуляционных электронасосов и прокладок из комплекта, насос присоединяют к верхней и нижней гребенкам.
- По окончании работ к коллекторному блоку подключают трубы стандартного диаметра с помощью Евроконусов, идущих в комплекте.
Все основные соединения герметизируют с помощью резиновых прокладок, идущих в комплекте с блоком и электронасосом, иногда уплотнители отсутствуют в кране и тройнике подающей гребенки, тогда для герметизации используют льняную паклю или другие сантехнические материалы
Для проведения работ достаточно одного разводного ключа, при этом важно не пережать гайки – это может привести к разрыву прокладок
Рис. 18 Трубы PEX и PE-RT
Управляющие элементы
Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.
- Датчик температуры воды
Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.
- Центральный терморегулятор с сервомеханизмом и датчиком.
Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.
- Сервоприводы на патрубках входной гребенки
По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.
- Расходометры
Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.
При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.
Принцип функционирования распределителя
Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.
При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.
Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:
- подающая гребенка – отвечает за подачу теплоносителя;
- обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.
Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.
Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.
Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.
Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:
- воздуховыпускных клапанов;
- водосливных клапанов;
- расходомеров;
- счетчиков тепла.
Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.
Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.
Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами
Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.
Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.
Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.
Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с
Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.
Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.
Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.
Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов
Функциональное предназначение
Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров. Оптимальный вариант, если он будет больше
Оптимальный вариант, если он будет больше.
Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:
- Основное отопление – радиаторная система.
- Теплые полы.
- Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.
Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.
Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.
Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.
Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.
Устройство коллектора
Состоит коллектор из двух труб:
- Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
- Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.
Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.
Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор
Недостатки
Сводятся к единственному моменту – дорогостоящая установка. Необходимо проложить значительно больше труб под каждый теплообменник. Цена качественной коллекторной группы достаточно высока, а при наличии всего дополнительного оборудования, включая контроллеры управления, может оказаться выше, чем полная установка простого отопления естественной циркуляции.
Для установки отопления потребуется выполнить капитальный ремонт, включая заливку новой стяжки. Вариант с наружным распределением труб практически невозможен как с технической точки зрения, так и с эстетической. Исключением может быть разве что исполнение всей разводки в стиле «стим-панк» или «индустриальный», когда широкие группы труб гармонично впишутся в интерьер.
Зависимость отопления от электричества. Вне зависимости от типа котла отопления используются насосы, без которых вся система обогрева попросту не будет работать. Нет возможности даже частично поддерживать работоспособность с использованием естественной циркуляции.
Для чего нужен
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

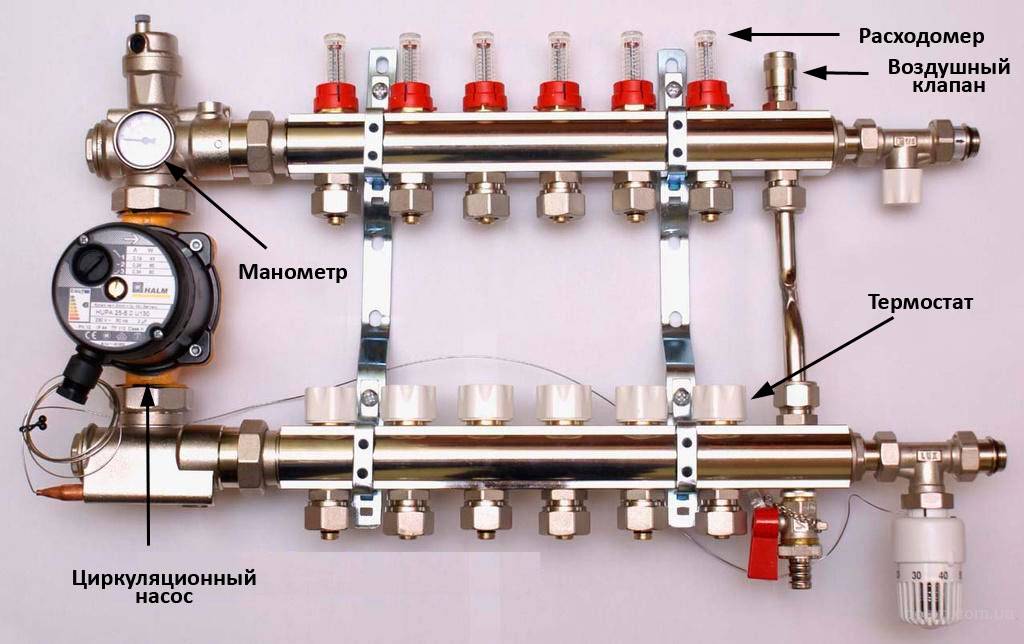

Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.
Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Выбор труб
До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.
Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:
- нарушение циркуляции теплоносителя;
- завоздушивание отопительного контура;
- неравномерный обогрев.
Выводы и полезное видео по теме
Монтаж отопительного оборудования с подключением к распределительной гребенке:
Изготовление гребенки своими руками:
По сравнению с традиционной организацией отопительной системы распределительные гребенки повышают ее эффективность, и только финансовый вопрос несколько тормозит интерес потребителя к этому способу обогрева. Но если денег достаточно, использование распределительных гребенок — ваш идеальный выбор.
Вы реализовали в своем доме коллекторную систему отопления? Или только планируете ее обустройство и вам что-то не понятно? Задавайте вопросы – мы постараемся на них ответить.
А может вы применили гребенку для подключения системы теплого пола? Поделитесь личным опытом сборки и монтажа системы – оставляйте свои комментарии в блоке ниже.
