Установка системы
Устанавливать коллекторную систему необходимо еще на стадии проектирования и строительства частного дома. Поскольку после укладки финишного напольного покрытия монтирование этой системы крайне нецелесообразно и трудоемко. Единственный способ установки — открытый монтаж.
Монтаж гребенки
При горизонтальной разводке отопительной системы для установки регулировочного оборудования, циркуляционного насоса и распределительного узла потребуется коллекторный шкаф. Его размещают в нишах помещений, которые защищены от влаги. Как правило, для этого оборудуют место в кладовке, гардеробной или прихожей.

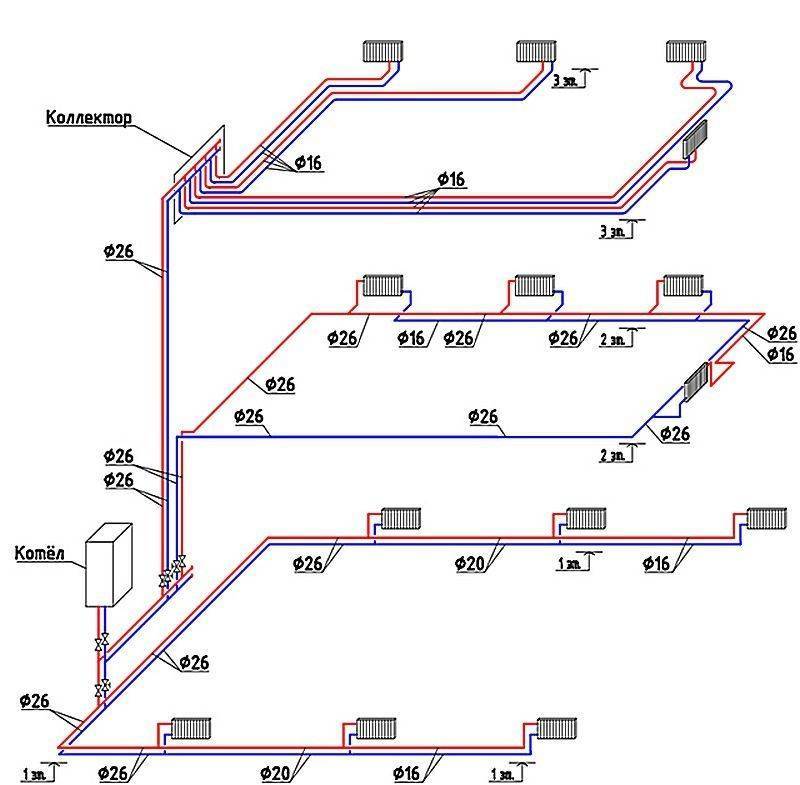

Во время организации отопления двухэтажного дома необходимо разместить несколько коллекторных групп, по одной на этаж. Дополнительные распределительные гребенки дадут возможность создать примерно одинаковую длину контура.
В качестве варианта можно выбрать схему, когда первая группа отвечает за подачу теплоносителя по отдельным контурам, а другая является основным элементом во время устройства «теплого пола».
Число входов и выходов распределительного узла всегда должно равняться количеству находящихся на этаже отопительных приборов. Для каждого помещения необходимо проложить свою ветку, которая, соединив собой несколько радиаторов, сможет реализовать тупиковую либо попутную систему.
Чтобы снизить затраты на подсоединение отопительных батарей, используют «проходную» систему. Во время установки этой схемы несколько последовательно соединенных между собой радиаторов воспринимаются как единый элемент.
Способы укладки
Во время коллекторной разводки, как правило, используют способ монтажа трубопровода в цементную стяжку. При этом толщина стяжки делается в районе 60−70 мм, этого вполне хватает для «замоноличивания» разводки. Однако с учетом СНиП монтировать в цементное основание можно лишь цельные соединения, для чего зачастую применяют металлопластиковые трубы сечением 15 мм. Благодаря тому, что они эластичны, трубопровод можно с легкостью укладывать под полом.
Если решено после запрессовки системы залить трубопровод стяжкой, то нужно перед этим обернуть трубы теплоизоляцией. Эта прослойка даст возможность минимизировать риск повреждения трубопровода под воздействием теплового расширения, так как трубы начнут «тереться» не о цементную стяжку, а о теплоизоляцию. Поверх стяжки необходимо уложить фанеру, а после сделать финишное напольное покрытие.
Также трубопровод может проводиться к батареям отопления сверху, к примеру, под подвесным потолком. Некоторые специалисты часто укладывают трубы наружным методом, устанавливая их вдоль стен и маскируя декоративными плинтусами. Однако этот вариант укладки неминуемо повлечет увеличение длины трубопроводной магистрали.
Трубы не советуют проводить под проемами дверей: в процессе монтажа дверного порога во время сверления труба может повредиться. Если трубы необходимо прокладывать сквозь стены, то, чтобы не допустить их деформации во время усадки дома, в отверстия вставляют гильзы.
На каждую выходящую от гребенки распределительную цепь отдельно нужно установить запорную арматуру. Чтобы можно было спускать скопившийся воздух, устанавливают:
- на батареях отопления — краны Маевского;
- на гребенке — воздуховыпускные вентили.
За счет того, что выходящая после распределительного узла каждая отопительная цепь является независимой системой, ее удобно применять во время организации «теплых полов».
Коллекторная схема отопления идеальна в плане эффективности. Автономная подача подогретой от котла воды в каждую батарею дает возможность создать комфортный микроклимат в каждом отдельном помещении. Высокая, в отличие от традиционных систем отопления, цена немного сдерживает популярность этого вида обогрева дома, но если деньги позволяют, то отопление с помощью коллекторной системы — это наилучший вариант.
Проведение монтажа
Монтаж коллектора водоснабжения осуществляется в определенном месте, которое будет зависеть от назначения устройства. Наиболее часто данный элемент схемы предназначается для организации многоконтурного теплоснабжения. Помимо этого, гребенка может являться обязательной составляющей для теплого водяного пола. Перед началом установки необходимо выполнить расчет гребенки, главной задачей при этом является равномерное распределение давления по контуру.
Если система имеет сложную схему магистралей, то расчет следует выполнять с помощью специальных программ. Для обустройства системы с количеством контуров в пределах пяти можно использовать принцип равных сечений: N0 = N1 + N2 + N3 + N4. В этой формуле N0 обозначается диаметр коллектора, тогда как все остальные значения это сечения его отводящих патрубков. Данная система расчёта используется при изготовлении гребенки своими руками
Важно добиться того, чтобы размеры выходного и входного коллекторов совпадали. Стандартное устройство коллектора не имеет требований к форме
Она может иметь круглое или квадратное сечение.
Главный принцип установки заключается в следующем: для того чтобы улучшить циркуляцию, необходимо установить насосы для каждого контура, распределительная гребенка при этом не должна обеспечивать синхронизацию работы насосов. Распределительный коллектор для водоснабжения может стать частью системы, которая предусматривает наличие котельной. Если узел располагается в ней, то использование защитного короба необязательно. В качестве исключения выступает установка гребенки для отопления в системе теплого пола, элементы которого выполнены из полипропилена. Для того чтобы регулировать объем теплоносителя, следует на выходных и входных патрубках установить регулировочную арматуру, это могут быть балансировочный расходомер и впускные клапаны.
Коллекторы системы водоснабжения должны устанавливаться после планирования монтажа, при этом мастеру необходимо предусмотреть наличие группы безопасности на распределительном узле. В зависимости от конкретных параметров системы отопления, общие рекомендации могут дополняться и изменяться. Помимо данных правил, профессионалы советуют учитывать разницу в длине контуров при расчете коллектора отопления
Важно составить схему таким образом, чтобы протяженность контуров была примерно одинаковой. Для того чтобы уменьшить расход энергоносителя, можно установить смесительный узел устройства гребенки, что снизит затраты на отопление
Основные характеристики коллекторной системы
Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.
Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.
Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.
Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:
- Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
- Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
- Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.
Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в системах обогрева закрытого типа.
Солнечный коллектор — возможность экономии
К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.
Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.
Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

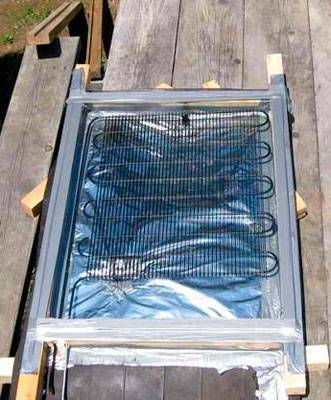

Самодельный солнечный коллектор
Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.
Для его изготовления необходимы:
- змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
- обрезки медной трубы с резьбой на 16 мм с одной стороны;
- заглушки и вентили;
- трубы для подключения к коллекторному узлу;
- бак-накопитель с объемом от 50 до 80 литров;
- деревянные планки для изготовления каркаса;
- лист пенополистирола толщиной 30-40 мм;
- стекло, можно взять оконное;
- алюминиевая толстая фольга.
Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.
С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.
Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.
Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.
Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.
Видео: как самостоятельно сделать солнечный нагреватель
Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.
Сборка самодельного коллектора
Проще всего, конечно, купить готовый узел – если, конечно, вы в состоянии выложить за него несколько тысяч рублей. Если нет, вы можете с таким же успехом приобрести все элементы узла по отдельности и собрать его самостоятельно. Если это будет полипропиленовый вариант, вам понадобится специальный паяльник и ножницы для резки труб.
Цены на ножницы для резки полипропиленовых труб
Ножницы для резки полипропиленовых труб
Дальше смотрите по картинкам:
Всё то же самое можно сделать, взяв за основу и металлические детали — разница только в том, что собираться они будут на резьбовых соединениях. В остальном, весь принцип сборки коллектора такой же, как и в случае с заводским узлом, который мы представили в предыдущей главе.
Положительные и отрицательные стороны коллекторной схемы
Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.
- непосредственный контроль каждого отдельного радиатора системы;
- дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
- простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
- эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
- высокая окупаемость, связанная в эффективном потреблении энергоресурсов.
Отрицательные качества: высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;
Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.
Для чего нужен
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

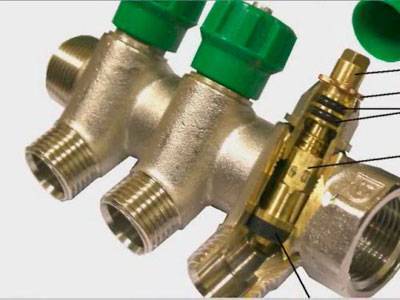

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Как выбрать распределительный коллектор для воды?
При покупке гребенки стоит обращать внимание на ключевые характеристики:
- материал, из которого выполнено устройство;
- число водоотводов (по количеству контуров или приборов);
- расстояние между отводами;
- предельное давление, при котором конкретная модель способна корректно работать;
- пропускную способность;
- конструкционную возможность увеличения числа отводов.
Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.
Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии
