Инструкции к пульту управления и кондиционерам Systemair
К каждой модели устройства входит не только инструкция к кондиционерам, но и подробное руководство по монтажу. Компания «Systemair» позаботилась о своих покупателях и на случай утери или порчи технической документации. Вся информация инструкций находится в свободном доступе на официальном сайте производителя или на странице его официальных дилерских центров в регионах.
Что касается бытовых приборов «SYSPLIT WALL», то для всех семи моделей, входящих в линейку, разработана единая инструкция. Для упрощения подготовительного процесса и работ по монтажу для пользователей предоставлена следующая информация:
описание соответствующей модели кондиционера; меры предосторожности при установке и эксплуатации; правила подключения, проверки и запуска. Кроме этого, изготовитель позаботился об информировании покупателей о правильной утилизации отслуживших устройств
В каждый комплект оборудования входит дистанционный пульт для кондиционера. Доступные разъяснения ко всем используемым в схемах символам позволяют потребителю самостоятельно настроить и запустить приобретенный мультисплит
Кроме этого, изготовитель позаботился об информировании покупателей о правильной утилизации отслуживших устройств. В каждый комплект оборудования входит дистанционный пульт для кондиционера. Доступные разъяснения ко всем используемым в схемах символам позволяют потребителю самостоятельно настроить и запустить приобретенный мультисплит.
Ошибка ЕС
Буквы «EC» на дисплее вашего кондиционера означают только одно — произошла утечка фреона. Зачастую сплит-системы фиксируют даже малейшую утечку, которая на первый взгляд может показаться безобидной. Но на деле такая маленькая неприятность способна превратиться в большую проблему, если вовремя не обратиться за помощью в сервисный центр.
Фреон
Все еще сомневаетесь в необходимости вызова мастера? Учтите, что даже небольшая утечка фреона способна привести к перегреву компрессора, повреждению четырехходового вентиля, проникновению внутрь системы кондиционирования смазочного масла и лишней влаги через отверстие с утечкой. Пользователь без должных навыков, опыта и инструментов просто не сможет устранить эту проблему. Не говоря уже о качестве такого домашнего ремонта.
Коды ошибок настенных сплит систем
| Проблемы | Дисплей | Дисплей | LCD |
| Внутренний блок | RUNNING LAMP | TAMER LAMP | |
| Датчик комнатной температуры | моргает 1\светится 8сек | светится | E2 |
| Сенсор температуры испарителя | моргает 2\светится 8сек | светится | E3 |
| Перегрев кондиционера | моргает 3\светится 8сек | светится | E8 |
| Помпа(Перелив) | моргает 4\светится 8сек | светится | E9 |
| Мотор вентилятора | моргает 6\светится 8сек | светится | E5 |
| Нет связи с внешним блоком | моргает 7\светится 8сек | светится | E7 |
| Не закрыта крышка | светится | моргает 3\светится 8сек | E0 |
| Датчик температуры конденсатора | светится | моргает 4\светится 8сек | E1 |
| Не работает EEPROM | светится | моргает 6\светится 8сек | E6 |
Для систем с трёхфазным питанием
| Проблемы | Дисплей | Дисплей | LCD |
| Внешний Блок | RUNNING LAMP | TAMER LAMP | |
| Сенсор температуры на улице | светится | моргает 1\светится 8сек | E2 |
| Сенсор трубной температуры | светится | моргает 2\светится 8сек | E3 |
| Перегрев компрессора | светится | моргает 3\светится 8сек | E7 |
| светится | моргает 4\светится 8сек | E1 | |
| Нет межблочной связи | светится | моргает 6\светится 8сек | E6 |
| светится | моргает 7\светится 8сек | E5 |
Разновидности и их характеристики
Сплит-системы
Для бытового использования чаще всего используются стандартные сплит-системы, которые выпускаются в нескольких сериях. Olymp – довольно простые в эксплуатации кондиционеры, предусматривающие типовые функции охлаждения и обогрева. Дополнительно предусмотрен ночной режим и система автоматического запуска таймера.
Vision – модели этой серии обладают теми же эксплуатационными параметрами, что и кондиционеры Olymp, но дополнительно предусматривают возможность вентиляции и сушки воздух.
Bravo – оборудование отличается более совершенным дизайном, выполняется в 4 оттенках. Характеризуется повышенной мощностью, а также 3-сторонней подачей воздуха. Обладает витаминизирующими и противомикробными фильтрами.
Olympio – изготовленный на основе японского компрессора кондиционер, который обладает дополнительной функцией «зимний комплект», а также функцией разморозки.

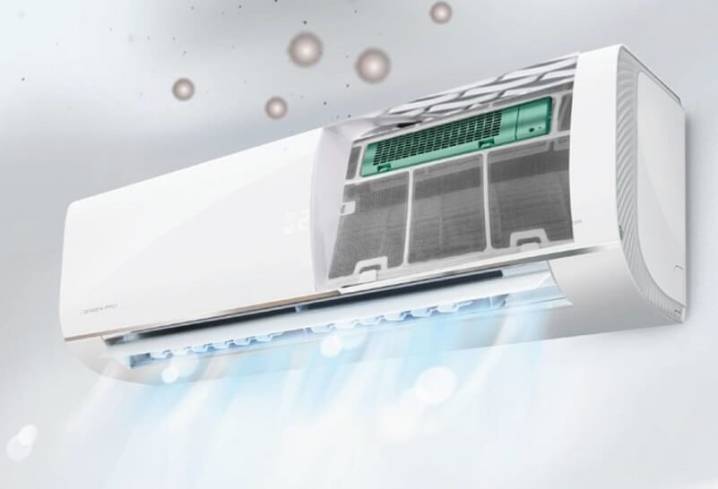

Home Nature – кондиционеры с многоступенчатой системой очистки воздушного потока от вредных примесей и пыли.

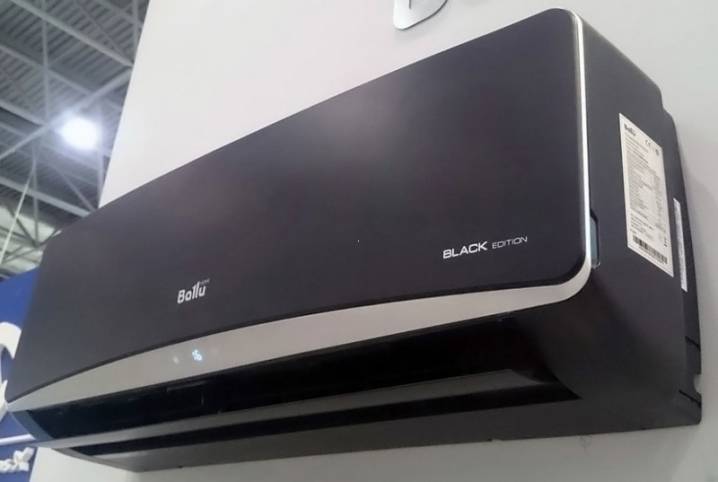

City Black Edition и City – эти модели предполагают цельнолитую конструкцию внутреннего блока, благодаря чему работа кондиционера полностью бесшумна. Система отличается 4-потоковой подачей воздуха, повышенной мощностью и двухступенчатой фильтрацией.
i Green – ко всем перечисленным преимуществам добавились трехкомпонентный фильтр очистки, а также генератор холодной плазмы, благодаря чему все неприятные запахи разлагаются, а токсичные газы и аэрозоли нейтрализуются.
К бытовым сплит-системам относят также инверторные сплит-системы. Их отличает:
- высокая мощность;
- энергоэффективность;
- бесшумная работа.
Канальные потолочные модели позволяют охлаждать площадь до 150 кв. м. Их достоинства:
- двусторонние системы воздухозабора;
- подача потока по воздуховодам дальней протяженности;
- возможность доступа кислорода извне;
- эргономичность.
К преимуществам этих моделей относят:
- возможность монтажа зимнего комплекта;
- полный комплект всех типовых рабочих режимов;
- таймер автоматического включения и выключения агрегата.
Мульти-сплит-системы
Мульти-сплиты позволяют к одному наружному блоку подсоединять несколько внутренних. Техника Ballu позволяет использовать до 4 внутренних установок. При этом нет никаких ограничений по разновидности подключаемых приборов. Мульти-сплит-система отличается:
- повышенной эффективностью;
- точным поддержанием температурного фона;
- бесшумной работой.
Мобильные
Особняком среди всех кондиционеров Ballu держится линейка мобильных напольных моделей, которые отличаются компактностью и при этом стабильно высокой производительностью. К преимуществам моделей можно отнести:
- сильный компрессор японского производства;
- присутствие дополнительного нагревательного компонента;
- сильный поток воздуха, перемещающийся сразу в нескольких направлениях;
- возможность регулировать жалюзи;
- круглосуточный таймер автоматического включения/отключения.
Коды ошибок кассетных кондиционеров Ballu
Внутренний блок
| № | Тип ошибки | Описание | LED Flashing | Примечание |
| 1 | protection | Over current protection of the compressor occurs 4 times in 1 h | Lamps of operation, timer, defrosting an ) flashing simultaneously at 5Hz. | Whole unit is shut down. It cannot recoveunless power is cut off |
| 2 | protection | Outdoor protection (absent phrase, phrase sequence and temperature protection) | All lamps flashing at 5Hz | Recover automatically after errors are eliminated(For T3 malfunction of 5HP, can”t recover automatically |
| 3 | error | Room temperature sensor checking channel is abnormal | Timer lamp flashing at 5Hz | |
| 4 | error | Timer lamp flashing at 5Hz | Operation lamp flashing at 5Hz | |
| 5 | error | Condenser sensor checking channel is abnormal | Defrosting lamp flashing at 5Hz | |
| 6 | error | Temperature fuse is melt(reserved) | Operation l d timer lamp flashing at 5Hz |
Внешние 3-фазные блоки мощность 3~3.5 лошадиных сил
| Тип | Описание | LED1 | LED2 | LED3 |
| Normal | Off | Off | On | |
| Trouble | Phase sequence | On | Off | On |
| Trouble | Overload of current | Off | On | On |
| Trouble | Lack of phase | On | On | On |
| Trouble | Protection of pressure | On | On | On |
Внешние 3-фазные блоки мощностью 12-20 кВт
| Тип | Описание | LED1 | LED2 | LED3 |
| Trouble | Phase sequence | Flash | Off | Off |
| Trouble | Lack of phase | Flash | Off | Off |
| Trouble | Protection of pressure | Flash | Flash | Off |
| Trouble | Overload of current | Off | Off | Flash |
| Trouble | Open-circuit and short-circuit trouble of T3 | Off | Flash | Flash |
| Trouble | Open-circuit and short-circuit trouble of T4 | Off | Flash | Off |
| Trouble | High temperature protection of condenser | Flash | Flash | Flash |
Обзор не влияющих на работу факторов
Иногда кондиционер перестает функционировать, но затем работает в штатном режиме, как ни в чем не бывало. Чаще всего ему требует техническое обслуживание.
Рассмотрим ситуации, говорящие не о поломках, а об особенностях работы агрегата:
- Внутренний модуль скрипит и трещит. Это происходит из-за расширения или сжимания пластиковых деталей при нагревании/охлаждении.
- Из-под решетки внутреннего блока идет пар или «туман». Это может произойти при загрязненном внутреннем блоке, требующем чистки, или после отключения режима оттаивания.
- «Булькающие» звуки. Непонятный шум, похожий на журчание воды, вызывает движение хладагента по трубопроводам, соединяющим блоки.
- Из внутреннего модуля при включении вылетает пыль. Это случается в двух случаях: при запуске нового агрегата и при включении старого, но после долгого простоя.
- Появляется неприятный запах. Помните, что сплит-система берет воздух из этого же помещения: если в нем есть сигаретный дым или «аромат» новой мебели (лакированного паркета, окрашенных стен), то они попадают внутрь блока, а затем возвращаются обратно.
- Образование конденсата на корпусе внутреннего блока. Такое происходит, если влажность в комнате достигает 80%. Рекомендуется стереть влагу с пластика и нормализовать влажность.
- Кондиционер работает при выключенных вентиляторах. Это происходит только у моделей с режимом оттаивания при обмерзании теплообменника. Как только он приходит в норму, включаются вентиляторы.
Если кондиционер самопроизвольно меняет режимы – переключается с охлаждения или обогрева в режим вентиляции – пугаться также не стоит. В первом случае он защищает от замораживания теплообменник, во втором – действует в целях защиты от перегрева, чтобы удержать заданную температуру. После исправления неполадки кондиционера Балу сброс ошибки производится автоматически.
Если своевременно выполнять чистку системы и заправку хладагентом, можно существенно продлить срок беспроблемной эксплуатации оборудования.
Ошибки KFR- 2688GW / BPE
| описание ошибки | Перевод на русский | Индикация на дисплее | ||
| Таймер лампы | Запуск лампы (синий) | Запуск лампы (красный) | индикатор питания | |
| Закрытая неприятность датчика | Проблема датчика температуры воздуха | * | ||
| Испаритель неприятности датчик | Закорочен или оборван датчик температуры испарителя | * | ||
| Испаритель заморозки | Обмерзание испарителя | * | * | |
| Более горячий теплообменник внутреннего блока | перегрев испарителя | * | ||
| Проблема связи | Нет связи между внутренним и внешним блоками | * | * | |
| Сбой питания мгновенно | Проблемы с питанием | * | * | |
| За ток компрессора | Перегрузка компрессора | * | * | * |
| Вентилятор неприятности двигателя | Неисправность двигателя вентилятора | * | ||
| Открытая неприятность датчика | Неисправность температурный датчик внешний блок | ★ | ||
| Наружная катушка Проблема датчика | Неисправность датчика конденсора | ★ | ||
| За тока всей системы | Перегрузка всей системы | ★ | ★ | |
| Нет загрузки | Нет нагрузка, обрыв компрессор | ★ | ★ | ★ |
| Аномальное напряжение питания | Проблема с напряжением питания | ★ | ||
| Перегрузка наружного блока для охлаждения | Перегрузка внешнего блока при охлаждении | ★ | ★ | |
| размораживание | режим оттаивания | ★ | ★ | ★ |
| IPM неприятности | Неисправность инверторного модуля | ★ | ★ | |
| недостаточность данных наружной EEPROM | Неисправность микросхемы памяти на плате внешнего блока | ★ | ★ | ★ |
★ — индикатор светится постоянно
Ошибки KF -1802GWE KF -2302GWE
| Код ошибки | Описание ошибок | Перевод на русский | Индикация на дисплее | ||
| High Power | Operation | Timer | Power | ||
| 1 | Room temperature sensor abnormal | Закорочен или оборван датчик температуры воздуха | * | ||
| 2 | Indoor heat exchanger temperature sensor abnormal | Закорочен или оборван датчик температуры испарителя | * | ||
| 3 | Indoor heat exchanger frozen | Обмерзание испарителя | * | * | |
| 6 | Instantaneous interruption of power | Проблемы с электропитанием | * | * | |
| 7 | Compressor overcurrent | Перегрузка компрессора | * | * | * |
| 8 | Fan motor locked | Двигатель вентилятора не крутится | * | ||
| 13 | Trouble with indoor unit EEPROM | Ошибка микросхемы памяти на плате | * | * | * |
Нетипичные значения на дисплее
Если при включении режима «Нагрев» аппарат начинает работать, но через некоторое время перестает дуть воздух, моргает индикатор солнышко и светится надпись Н1, это означает переход прибора в режим разморозки.
Необходимо выключить устройство с пульта, зажать одновременно X-FAN и MODE. Через полчаса кондиционер должен заработать в нормальном ритме.
Иногда на дисплее может высветиться непонятный код, расшифровки которого нет в инструкции и на сайте производителя. К примеру, мигающее солнышко и значение Н7
В случае ошибки Н7 нужна диагностика модуля управления и индикации прибора. Ее сможет выполнить только специалист.
Значение Н6 расшифровывается как срабатывание датчика блокировки компрессора. Это происходит в двух случаях: когда сломан сам датчик и требуется его замена или при недостаточной заправке фреоном.
Также при такой ошибке возможен вариант с неправильным подключением питания крыльчатки внутреннего блока, который не учли при сборке. Здесь нужна разборка платы для уточнения причины и ее устранения.
Основная классификация систем кондиционирования
Кондиционеры Mitsubishi Heavy – это оптимальное решение для любой задачи, требующей контроля и управления микроклиматом как в квартире, так и полупромышленном или промышленном здании. Это вызвано тем, что системы представлены следующими модификациями:
- Настенные кондиционеры Mitsubishi Heavy (SRK25ZXA-S / SRC25ZXA-S, SRK35ZS-S / SRC35ZS-S, SRK80ZSPR-S / SRC80ZSPR-S).
- Напольные (потолочные) сплит-системы инверторного типа для офиса или торговых центров (SRF25ZMX-S / SRC25ZMX-S, FDEN125VD / FDC125VN, FDEN140VD / FDC140VNX).
- Канальные системы для интеграции с централизованной системой вентиляции (FDUM140VF / FDC140VN, FDU200VD / FDC200VS, FDU140VD / FDC140VN).
- Колонные устройства для полупромышленных зданий (FDF125VD / FDC125VS, FDF125VD / FDC125VSX, FDF100VD / FDC100VNX).
- Кассетные кондиционеры Mitsubishi для встроенного монтажа в торговых залах, выставочных площадках, офисных помещениях и т.д. (FDT140VD / FDC140VNX, FDT125VD / FDC125VS, FDT100VD / FDC100VNX).
Настенный кондиционер
Данный класс оборудования преимущественно устанавливается в квартирах, домах или офисах. Конкурентным преимуществом именно данного класса оборудования можно назвать:
- Наличие специальных фильтров с энзимами запатентованных компанией Мицубиси, которые очищают поступающий воздух в помещение от различных бактерий и грибков.
- Автоматизированная система самоочистки, которая запускается при окончании работы устройства для высушивания внутреннего и наружного блока управления и предотвращения образования плесени и болезнетворных бактерий.
- Тихая работа в ночном режиме. Данного эффекта удалось достигнуть за счет применения специальных стабилизаторов, которые помимо равномерного распределения воздушного потока обеспечивают минимальный контакт воздушной массы с вентилятором.
- Наличие 8-и режимов работы: кондиционирование, обогрев, турбо режим, автоматический, осушение, очистка воздуха, вентиляция, ночной.
Среди климатического оборудования Митсубиси Индастриз наиболее широким спросом пользуются 3 модели (SRK20HG-S, SRK35ZMP-S, SRK25MA-S) основные технические характеристики приведены в таблице.
| Наименование | SRK20HG-S | SRK35ZMP-S | SRK25MA-S |
| Наличие инверторного привода управление вентилятором | – | + | + |
| Эффективность обогрева/охлаждения, кВт | 2,22/2,07 | 3,6/3,2 | 3,2/2,5 |
| Наличие фильтров тонкой очистки воздуха | + | – | + |
| Выработка анионов для очистки воздуха | + | – | – |
| Уровень шума внутреннего блока (мин/макс) | 27/34 | 23/47 | 22/37 |
| Минимальная температура, при которой допускается работа оборудования, С | -5 | -15 | -5 |
| Класс энергоэффектиности согласно европейским стандартам | – | А | А |
| Оптимальная площадь для эффективной работы кондиционера, м2 | 20 | 35 | 25 |
Канальные кондиционеры
Данный класс оборудования для промышленных и полупромышленных зданий пользуется необычайным спросом у юридических лиц и компаний, поскольку у концерна Mitsubishi нет конкурентов в данном сегмента рынка. Это вызвано следующими характеристиками:
- Установка кондиционера Mitsubishi Heavy выполняется только аттестованными представителями концерна, в результате чего оборудования прослужит без поломок на протяжении 10-15 лет.
- Высокая мощность. В случае монтажа в общую систему кондиционирования и вентиляции помещения, эффективность оборудования достигает 20 кВт в режиме охлаждения и 22,4кВт в режиме обогрева.
- Наличие высокоинтеллектуальной системы, которая интегрируется в систему «Умный дом» посредством протоколов LonWorks и BACNet;
- Работа в экстремальных условиях. инверторные кондиционеры данного класса способны работать в условиях агрессивной среды при минимальном значении температуры до -20С.
- Наличие всевозможных датчиков для автоматической работы оборудования и контроля функциональности каждого отдельного элемента системы.
Кассетный кондиционер
Все оборудование данного класса изготовлено согласно европейским стандартам, о чем свидетельствует наличие сертификата качества. Кассетные кондиционеры монтируются как в офисных зданиях, так и на небольших производствах с площадью помещения до 140 м2 и обладают следующими особенностями:
- Возможность подключения нескольких кондиционеров к системе автоматического контроля Superlink по средствам протоколов LonWorks и BACNet.
- Максимальная длинна магистралей оборудования может достигать 50м.
- Статор электродвигателя изготавливается по технологии POKI POKI CORE, благодаря которой КПД устройства увеличивается на 30%.
- Охлаждение воздуха в комнате до температуры -10С.
Ошибки инверторных кондиционеров Ballu
| Код ошибки | Описание аварии | Причина неисправности |
| Внутренний блок | ||
| 1 | Room temperature sensor abnormal | Thermistor short-circuited or open circuited. |
| 2 | Heat exchanger temperature sensor abnormal | Thermistor short-circuited or open circuited. |
| 3 | Heat exchanger frozen | |
| 4 | Heat exchanger overheated | |
| 5 | Communication in trouble | |
| 8 | Indoor fan in trouble | |
| Внешний блок | ||
| 1 | Outdoor ambient temperature sensor abnormal | Thermistor short-circuited or open circuited. |
| 2 | Abnormal temperature sensor of the outdoor heat exchanger | Thermistor short-circuited or open circuited. |
| 3 | Compressor overheated | Thermistor short-circuited or open circuited, or compressor overheated |
| 4 | Outdoor capillary tube A temperature sensor in trouble | Thermistor short-circuited or open circuited. |
| 5 | Outdoor capillary tube B temperature sensor in trouble | Thermistor short-circuited or open circuited. |
| 6 | Overcurrent | Too large electric current in the outdoor unit. |
| 7 | No load | Compressor not connected or the module damaged. |
| 8 | Supply voltage abnormal | Too high or too low supply voltage. |
| 9 | Instantaneous interruption of power | |
| 10 | Outdoor overloaded in cooling cycle | |
| 11 | Defrost run is undergoing | |
| 12 | Malfunction of IPM power module | |
| 13 | Incorrect outdoor EEPROM data | |
| 14 | Outdoor air circulation temperature sensor in trouble | |
| 15 | IPM power module overheated |
KFR – 28GW /BPE*2, 2801
| Код ошибки | Индикация на дисплее | Описание проблемы | Причина неисправности |
| Run | Standby | Timer | Highefficiency |
| 1 | * | Room temperature sensor abnormal | Thermistor short-circuited or open circuited |
| 2 | * | Heat exchanger temperature sensor abnormal | Thermistor short-circuited or open circuited |
| 3 | * | * | Heat exchanger frozen |
| 4 | * | Heat exchanger overheated | |
| 5 | * | * | Communication in trouble |
| 8 | * | Indoor fan in trouble |
| Код ошибки | Индикация на дисплее | Описание проблемы | Причина неисправности |
| Run | Standby | Timer | Highefficiency |
| 1 | ★ | Outdoor ambient temperature sensor abnormal |
Thermistor short-circuited or open circuited
2
★
Outdoor heat exchanger temperature sensor abnormal
Thermistor short-circuited or open circuited
3
★
★
Compressor overheated
Thermistor short-circuited or open circuited, or compressor overheated
4
★
Outdoor capillary tube A temperature sensor in trouble
Thermistor short-circuited or open circuited
5
★
★
Outdoor capillary tube B temperature sensor in trouble
Thermistor short-circuited or open circuited
6
★
★
Overcurrent trouble
Too large electric current in the outdoor unit
7
★
★
★
No load
Compressor not connected or the module damaged
8
★
Supply voltage abnormal
9
★
★
Too high or too low supply voltage
12
★
★
Malfunction of IPM power module
13
★
★
★
Incorrect EEPROM data
14
★
★
★
Outdoor air circulation temperature sensor in trouble
★- светодиод постоянно светится
Коды ошибок Midea Модели MSE inverter
| Код ошибки | Тип ошибки | Решение |
|---|---|---|
| Е0 | Ошибка/неисправен EEPROM | заменить плату внутреннего блока |
| Е1 | Неправильное межблочное соединение | не гарантия, возможно выгорели элементы на платах внутреннего и наружного блоков |
| Е2 | Неправильное подключение ноль-фаза | правильно подключить ноль и фазу |
| Е3 | Неисправен мотор вентилятора внутреннего блока | заменить мотор |
| Е4 | Резервная | * |
| Е5 | Неисправны/обрыв/нет контакта термистора наружного блока | проверка контактов, замена термистора |
| Е6 | Неисправны/обрыв/нет контакта термисторы внутреннего блока | проверка контактов, замена термисторов |
| Р0 | Перегрузка по току/неисправен модуль IPM | очистка теплообменников, не правильное кол-во хладагента в системе, замена модуля, проверить обмотки компрессора |
| Р1 | Слишком высокое или слишком низкое напряжение питания | не гарантия |
| Р2 | Высокая температура нагнетания | не гарантия, загрязнение теплообменников, недостаток хладагента, воздух в системе |
| Р3 | Слишком низкая уличная температура | не гарантия, отключение при -15С, включение при -12С |
| Р4 | Неисправность компрессора | проверить сопротивление обмоток компрессора |
