Самостоятельный монтаж коаксиальной трубы для газовых котлов

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.


Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.


Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.


Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.


Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Важные моменты установки двухконтурного дымоудаления

Чтобы отвод дыма осуществлялся эффективно, при монтаже соблюдают определенные нормы. Так, когда соединяют газовый котел с коаксиальным дымоходом, выходящим через стену, тогда обязательно делают уклон 3°. При этом строго выполняют рекомендации производителя.

При осуществлении подключения дымохода к котлу используют специальный адаптер. При этом запрещается применять патрубки, которые изготовлены на месте монтажа с помощью подручных средств.

При необходимости удлинения дымохода трубы собираются по конденсату. Их монтаж выполняется по принципу «мама-папа». При этом максимально уменьшают число поворотов двухконтурной трубы, чтобы не ухудшить тягу. Для крепления дымохода используют специальные хомуты.

Видео описание

Об особенностях двухконтурного дымоудаления рассказано в следующем видео:

Для защиты двухконтурной системы от обледенения применяют специальную насадку. Она предотвращает замерзание дымохода. При этом уклон к котлу разрешено создавать, если возле патрубка агрегата установлен специальный сборник конденсата.

При монтаже обязательно следят, чтобы не образовывалась обратная тяга, и не происходило задувание котла. Двухконтурную систему дымоудаления всегда защищают от сквозняка и ветра. В противном случае помещение может наполниться угарным газом, который отравит людей. Поэтому обязательно выполняют монтаж диафрагмы или ветрозащиты. При этом следя за соблюдением расстояний от двухконтурной трубы до рядом расположенных сооружений, проемов окон и дверей.

Видео описание

Наглядно о подключении коаксиального дымохода смотрите в этом видео:

Плюсы и недостатки двухконтурных дымоходов

Все коаксиальные дымоходы для настенных газовых котлов или агрегатов напольного размещения стоят дороже, чем обычные дымоотводящие каналы из нержавейки. При этом нередко возникает необходимость удлинять двухконтурные трубы. В этом случае их цена возрастает. Кроме того, нужно еще привлечь профессионалов, чтобы они правильно собрали и установили систему дымоудаления.

Несмотря на более высокую стоимость все дымоходы коаксиального типа:

  • быстро собираются и монтируются;
  • создают хорошую тягу, если установлены профессионалами;
  • не загромождают фасад дома;
  • забирают уличный воздух, а не среду из помещения, что уменьшает требования по вентиляции котельной.

Двухконтурная труба от котла для одновременного удаления дыма и притока воздухаИсточник tm24.by

Однако существуют и другие недостатки использование двухконтурных труб дымоотведения. Их монтаж требуется согласовывать с газовой службой, которая обязательно посоветует выполнить мероприятия по правильной утилизации конденсата. Ведь по санитарным правилам высокотоксичная жидкость не должна попадать на землю, но на частные дома это требование не распространяется.

Не допускается стекание конденсата в котелИсточник mystroy24.ru

Коротко о главном

Система двухконтурного дымоудаления конструктивно состоит из 2-х труб. По внутреннему каналу удаляет дым. При этом пространство между двумя трубами используются для подачи воздуха в топку. Такие системы подключаются к газовым котлам. Производители их выпускают из нержавейки и пластмассы.

Возможен вертикальный и горизонтальный монтаж коаксиальных дымоходов. Их максимальная высота может составлять 7000 мм. При этом наибольшая длина относительно земли равна 5000 мм. Эти нормативы зависят от конкретной модели установленного котельного агрегата. Не допускается попадание конденсата в котел. Для этого устанавливают конденсаторосборники. При этом в загородных домах разрешено прокладывать дымоход с уклоном на улицу.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.


Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Профилактика проблем с образованием конденсата

Самым заметным недостатком коаксиальных дымоходов является образование конденсата при отрицательных температурах воздуха окружающей среды. Чтобы конденсат не попал в котел, нужно заранее позаботиться об установке емкости для его сбора. Позволять конденсату свободно вытекать на улицу нельзя – в его составе содержится ряд агрессивных кислот.

Решить проблему с образованием конденсата посредством теплоизоляции дымохода снаружи не получается в силу особенностей его конструкции. К тому же, конденсированная влага может заледенеть – а это еще большая проблема, приводящая к появлению пробок в конструкции.

Причиной образования конденсата может быть слишком мощное отопительное оборудование. В таком случае дымоход не в состоянии обеспечить полноценную тягу, поэтому конденсат будет вырабатываться гораздо активнее. Чтобы точно знать, соответствует ли коаксиальный дымоход используемому котлу, стоит приобретать полный комплект оборудования, включающий все необходимые элементы.

Заключение

Коаксиальный дымоход – это довольно эффективное решение для газовых котлов, особенно если они используются в регионе с мягкими климатическими условиями. Правильный расчет системы и соблюдение правил ее монтажа позволят создать качественное отопление, способное прослужить не один десяток лет.

Монтаж коаксиальной трубы своими руками

Первое, что вы должны запомнить, – это наличие не более 2-х сгибов в вашем дымоходе. Когда будете осуществлять монтаж горизонтальной системы, ставьте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал самостоятельно. Если же труба коаксиальная в конечном итоге соединяется с общим дымоотводом, то угол необходимо изменить в обратном направлении с уклоном к котлу.

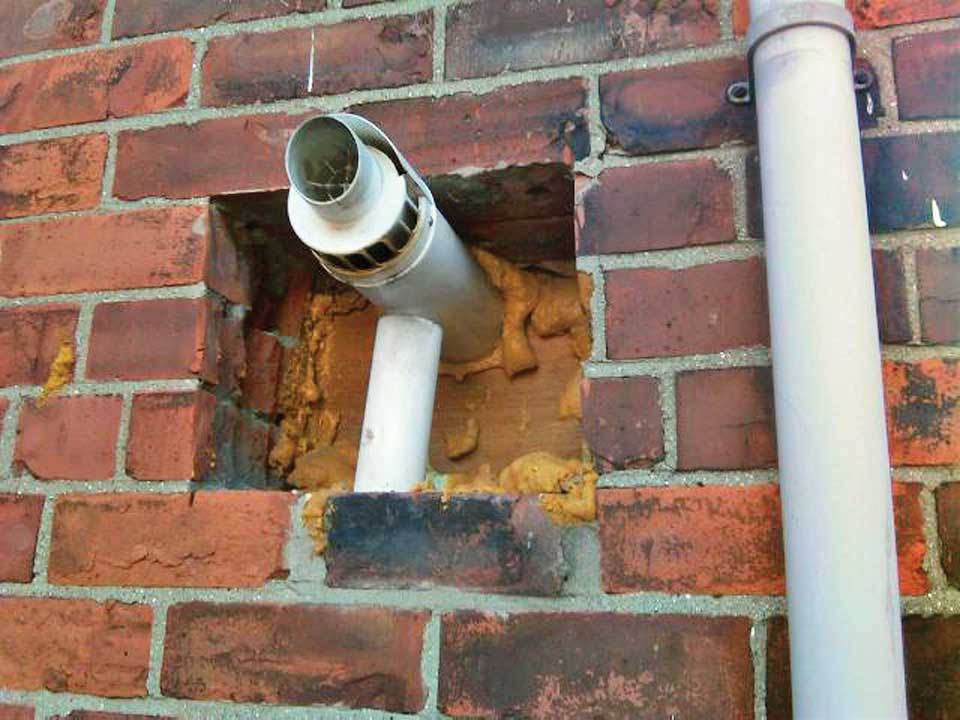

Наиболее ответственный этап работ – бурение отверстия в стене. Делать это необходимо с помощью алмазного оборудования. Но желательно проводить такие работы, если дома производится ремонт, так как шума и грязи будет довольно много. После того как отверстие готово, необходимо уложить трубу, утеплить её, герметизировать. В целом же тут нет ничего сложного. Главное, чтобы дымоход на изгибах был хорошо герметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Конструкция

Особая конструкция дымохода снижает вероятность воспламенения и делает его пожаробезопасным. Связано это с тем, что выходящие воздушные массы прогревают холодный воздух и одновременно охлаждают его. Отведение продуктов горения предусмотрено за стенкой от котла.

Еще труба влияет на продуктивность работы котла отопления, поскольку воздух сразу поступает в прогретом виде. За счет полной герметизации конструкция защищает помещение от проникновения вредных газов, локализуя котельный агрегат.

С ее помощью можно защитить выводящую часть воздуха и предотвратить перегрев стены и перекрытий, что необходимо в деревянном доме или помещении из других легко воспламеняемых материалов.

Что входит в комплект для газового котла

Базовый коаксиальный комплект для котла включает в себя следующие составляющие:

  1. Коаксиальные трубы 60/100 с наконечником, длина которых составляет 750 мм.
  2. Отвод коаксиальный 90°.
  3. Накладки и крепежные элементы на стену.

Материал изготовления трубы

Обустраивая газовый котел с коаксиальным дымоходом в частном доме, следует отдавать предпочтение трубам от проверенных брендов, включая Immergas, Viessmann, Buderus, Baxi. Еще следует определиться с материалом изготовления конструкции. В его качестве может использоваться алюминий, нержавейка и пластик. Для отечественных помещений максимально подходят пластиковые и нержавеющие изделия.

Первые создаются на основе термостойкого пластика, которому не страшны воздействия температуры выше +205°С. Труба соединяется с конденсационным оборудованием и обладает такими плюсами:

  1. Уменьшенная масса.
  2. Небольшая цена.
  3. Простота установки.

Из недостатков пластиковых решений выделяют конечный эксплуатационный срок и ряд ограничений по установке на простые котлы.

Второй тип изготовляется из нержавейки с кислотоустойчивыми свойствами и способностью выдерживать температуру до +550°С. На рынке доступно 2 варианта конструкций:

Неутепленные трубы из нержавейки. Характеризуются простой конструкцией и кислотоустойчивостью

Из недостатков выделяется важность утепления двухканального дымохода с целью снижения объемов конденсата, который выпадает. К плюсам относятся увеличенный срок службы и возможность применения в бытовых условиях.
Утепленные изделия, разработанные для коллективных вертикальных систем

Наличие утепления способствует повышению КПД котла и улучшению аэродинамических характеристик. Устройство закрепляется при возведении постройки, а заявленный срок службы превышает 30 лет.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

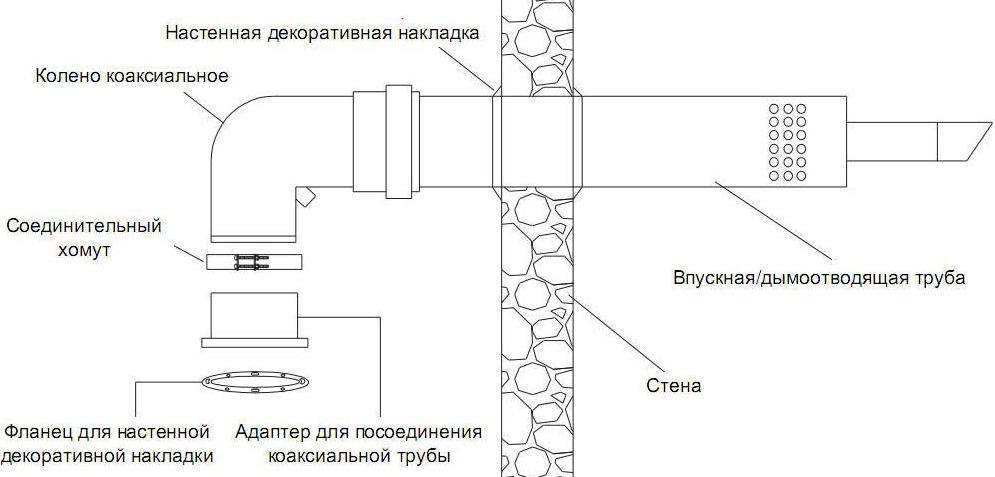

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Правила установки системы

Вертикальная коаксиальная труба монтируется на порядок проще горизонтальной системы. Но вывести дымоход на крышу не всегда возможно. Так вот, если вы хотите, чтобы коаксиальная труба была установлена верно, нужно соблюдать несколько простых требований.

Так, нельзя устанавливать систему ниже уровня земли. Если расстояние от выходного отверстия до земли менее 1,8 метра, то устанавливается дефлекторная решетка, защищающая трубу от попадания грязи. Если в вашем регионе имеют место сильные ветры, то вполне возможно, что котел будет тухнуть и работать не на полную мощность. Установив жестяной заслон, можно целиком и полностью решить эту проблему. Конечно, желательно доверить подобные работы специалистам, которые устанавливали отопительное оборудование, но если такой возможности нет, то, соблюдая данные требования, вы сможете справиться своими силами.

Основные виды дымоходов и правила их установки

На сегодняшний день известны различные виды дымоходов для газового котла, одним из которых является коаксиальный дымоход, выводимый на улицу через стену. С помощью него осуществляется забор воздуха извне, чтобы не произошло угасание в камере сгорания котла. Коаксиальный дымоход также удаляет отработанные газы из помещений на улицу.

Коаксиальный дымоход и правило его установки

Коаксиальный дымоход

Установка коаксиального дымохода для газового котла требует наличия различных материалов и элементов:

  • дымоотводящей трубы;
  • фланца;
  • адаптера, через который дымоход присоединяется к котлу;
  • декоративных накладок на стену;
  • колена дымохода и соединительного обжимного хомута.

Дымоход чаще всего устанавливают, учитывая кратчайшее расстояние от газового котла до ближней стены дома снаружи. Из зоны дымохода убирают все вещества и предметы, которые могут вызвать воспламенение или повреждаются от высокой температуры.

Разберемся, как правильно установить дымоход?

Прежде всего необходимо соблюсти технику безопасности и работу совершать в пределах средств индивидуальной защиты. Поэтому люди, работающие с дымоходами, должны иметь защитные перчатки из очень плотного материала или иметь синтетические насадки на ладони.

Установка котла для коаксиального дымохода

Соблюдая правила установки коаксиального дымохода для газового котла, следует вывести его в проеме в стены и накрыть козырьком, чтобы не проникала влага. Необходимо выбрать место прокола стены. Это будет участок, в котором осуществляется вывод трубы из помещений на улицу. Желательно, чтобы это место превышало уровень выхода дымохода на 1,5 метра.

В случае неверного расположения газового котла, при большом расстоянии от внешней стены этот вид дымохода может значительно удлиняться, но не больше трех метров. Для этого используют два соединительных колена. Участки, где происходит наращивание дымохода, протягивают обжимным хомутом.

Как установить коаксиальный дымоход в районах повышенной влажности?

Если коаксиальный дымоход для газового котла устанавливается в регионах с повышенными осадками, в этом случае располагают дымоход на некотором уровне от земли, чтобы не происходило забивание или засорение труб.

Надо учитывать небольшой уклон. Это необходимо для стекания конденсата самотеком для снижения риска в переувлажнении дымохода.

После произведенного монтажа дымохода стенные отверстия закрывают декоративными накладками, в соответствии с диаметром самой трубы. Чаще всего, во избежание образования щелей, отверстия, находящиеся вокруг дымохода, пропенивают. Правила установки дымохода для газового котла  соблюдаются в соответствии с техникой безопасности.

Наиболее распространенным и популярным дымоходом является дымоход из нержавеющей стали. К характерным чертам такого вида относят красивый эстетичный вид, который гармонично может вписаться в любой интерьер помещения.

Главной задачей такого дымохода является выведение отходов горения из различных помещений и обеспечение функционирования оборудования с отоплением.

Дымоход из нержавеющей стали, его состав, свойства и установка

Дымоходы из нержавеющей стали

Установка дымоходов из нержавеющей стали не требует усиленного фундамента, в отличие от кирпичных дымоходов.

Такие дымоходы проявляют устойчивость к коррозии и очень долговечны. Дымоходы из нержавеющей стали подходят практически ко всем топочным устройствам и требуют малой установочной площади.

Применяются не только при температуре 600 градусов, но и в отопительных системах вместе с конденсатными котлами. Производят такую продукцию, используя высококачественную нержавеющую сталь.

Коаксиальный дымоход ESR 100/75 для котлов

Дымоходы для газовых котлов

Установка дымохода для котла требует знание строительных норм и требований к вытяжным каналам.

Дымоход для котлов должен быть не только герметичным, но и проявлять стойкость к воздействию конденсата. В составе должен присутствовать канал: допустимое подключение двух приборов к одному каналу. Расстояние должно быть не меньше 750 мм.

Дымоход должен выходить в небо и не иметь накрытий и козырьков. Эти нормы необходимо соблюдать в этапах строительства или ремонта, так как недочеты в процессе эксплуатации сложно исправить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
