Снятие изоляции с проводов своими руками — обзор инструментов

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

• два деревянных бруска размером 40 х 40 х 400 мм;
• два винта длиной 90 мм с гайками М 8;
• малярный или канцелярский нож.

Пошаговая сборка:

1. Бруски стягивают струбциной.
2. Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
3. Винты продевают в отверстия и стягивают деревянные элементы гайками.
4. Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
5. Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
6. Острие резака помещают в середине проёма нужного диаметра.
7. Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление

Удаляют изоляцию следующим образом:

• ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
• провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
• ухватив пассатижами жилу, протягивают весь провод через отверстие;
• металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

• стальной лист толщиной 8 мм;
• две конусные шестерни;
• шток с нарезанной резьбой М 8;
• круглый стальной стержень ø 8 мм;
• г-образный рычаг;
• гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

1. Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
2. Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
3. В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
4. Также делают подвижную П-образную рамку режущего блока.
5. Боковые стенки корпуса и блока просверливают с обеих сторон.
6. В корпус вставляют вал с одетыми на него роликами.
7. На конце вала закрепляют Г-образную ручку.
8. В отверстия внутренней рамки вставляют вал с дисковым ножом.
9. Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
10. В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
11. Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
12. Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
13. В проём вставляют конец кабеля и начинают поворачивать ручку.
14. Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.

Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Стриппер для проводов различного диаметра

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.

Устройство с регулированием диаметра и глубины реза.

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

Многофункциональный стриппер

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Что это такое

Самым популярным инструментом для снятия изоляции с проводов является стриппер. Благодаря ему существенно упрощается устранение изоляции, в частности с проводки, которая обладает большим количеством жил. Глубину реза можно настроить, что даст возможность использовать рассматриваемое приспособление для различных диаметров кабеля.

Стриппер для кабеля

Иногда кажется, что для электромонтера-любителя подобный инструмент неактуален. Однако при подсчете числа розеток, выключателей, раздаточных коробок и пр. в обычном жилище и умножении по меньшей мере на 4 (число контактов, требуемых освобождения от изоляции для установки), то цифры получатся большие. К примеру, в обычной 3-комнатной квартире показатель может равняться 2 000.

Как выглядит стриппер

Категории стрипперов под формат кабеля

Существует несколько форматов изоляции. Каждый подразумевает свои специфические свойства и габариты. Исходя из особенностей кабеля, необходимо выбирать только подходящий под него инструмент.

Под витую пару

Напоминает зажимной механизм с интегрированным ножом. С помощью этого прибора производят наиболее точную чистку от изоляционного материала.

В народе этот прибор зовется стриппером под витую пару. Стоимость инструмента находится в районе 100 рублейФОТО: avatars.mds.yandex.net

Под кабель коаксиальный

Во многом схож с предыдущим подтипом, но имеет единственное отличие в возможности работы с разными марками проводов посредством насадки.

Стриппер этой категории вращается и комплектуется ключом регулировки захватаФОТО: www.born-spb.ru

Ножи прорезают единовременно внешний и внутренний слой изоляционного материала.

Под оптоволокно

Этот прибор предназначен для снятия лакового покрытия с поверхности оптоволокна. Аппарат высокоточный, регулировка механической части защищает от деформации стеклянного покрытия волокна, поэтому стоимость подобного инструмента высока.

Экземпляры продвинутого порядка встречаются вплоть до 7 тысяч рублей, а любительские варианты доступны и за 2 тысячиФОТО: selectcom.net

Под снятие внешнего изоляционного материала

Напоминает сплошной зажимной механизм с ножом в центральной части. В другом конце рукоятки расположена регулировочная часть, которая отвечает за контроль диаметра.

Кабель фиксируется внутри отверстия, после чего производится регулировка ножа на рукояткеФОТО: vestelecom.ru

Рез производится как по горизонтали, так и по вертикали. Чистка проходит по всей длине провода.

Под чистку силовых кабелей

Подобный калибр предназначен для толстых слоёв изоляционного материала вплоть до 1,5 см. Отлично справляется с шитым полиэтиленовым покрытием.

Формы лезвий в этом инструменте бывают прямыми и конусовиднымиФОТО: eway.elevel.ru

Гибкая регулировка глубины прорезания. К этой категории относятся и профессиональные станки, которые способны не только демонтировать изоляционный материал, но и спрессовывать кабеля.

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Эффективные методы очистки

Существует множество проверенных методов, которые позволяют чистить изделия из меди даже в домашних условиях. Познакомимся с наиболее эффективными из них.

Одним из наиболее доступных в домашних условиях средств, которым чистят предметы, изготовленные из меди, является обычный томатный кетчуп. Для того чтобы почистить при помощи такого средства медь, его просто наносят на обрабатываемую поверхность и оставляют на ней на 1–2 минуты. После такой выдержки кетчуп смывают струей теплой воды. В результате этой процедуры к медному изделию вернутся его первоначальный блеск и яркость цвета.

Чистить предметы из меди, если они не сильно загрязнены, в домашних условиях можно и при помощи обычного геля для мытья посуды. Для этого используют мягкую губку, на которую наносится моющее средство. Смывают его под струей теплой воды.

Данный метод очистки используют в том случае, если необходимо почистить крупное изделие из меди, которое невозможно поместить в какую-либо емкость. Поверхность такого предмета протирают половинкой лимона. Чтобы усилить воздействие лимонного сока на медь, можно чистить ее с помощью щетки с ворсом, обладающим достаточной упругостью.

Придать меди былой блеск помогает такое средство, как «уксусное тесто». Готовят его следующим образом. В специальной емкости в одинаковой пропорции смешивают пшеничную муку и уксус, доводя полученную массу до однородного состояния. Затем тесто наносят на предмет из меди и выдерживают до полного высыхания. Образовавшуюся после высыхания смеси корочку аккуратно удаляют, а медную поверхность полируют до блеска куском мягкой ткани.

Существует радикальный и эффективный метод очистки изделий, изготовленных из меди, который используется в том случае, если их поверхность сильно загрязнена и почистить их другими средствами не удалось.

• В специально приготовленную емкость из нержавеющей стали наливают уксус, который смешивают с небольшим количеством поваренной соли.
• В полученный раствор помещают очищаемый предмет и ставят емкость на огонь.
• После того как чистящий раствор дошел до кипения, огонь под емкостью выключают и оставляют ее на плите до полного остывания.
• После остывания раствора очищаемое изделие извлекают, промывают его под струей теплой воды и протирают его поверхность насухо.

1 Зачистка ножом

Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:

• Канцелярский нож.
• Нож с пяткой.
• Специализированный нож для снятия изоляции.

Канцелярский нож

Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.

Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.

Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .

Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.

Нож с пяткой

Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.

Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.

Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.

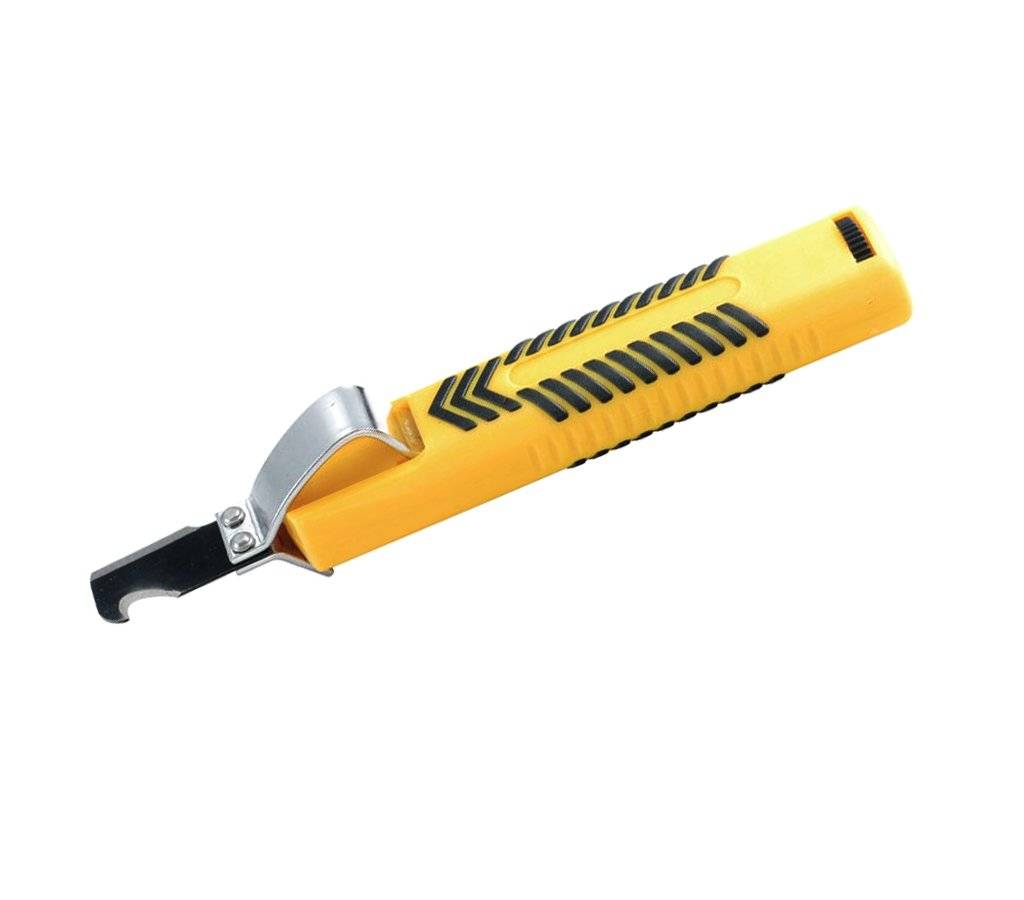

Специализированный нож для снятия изоляции

В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.

Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.

Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.

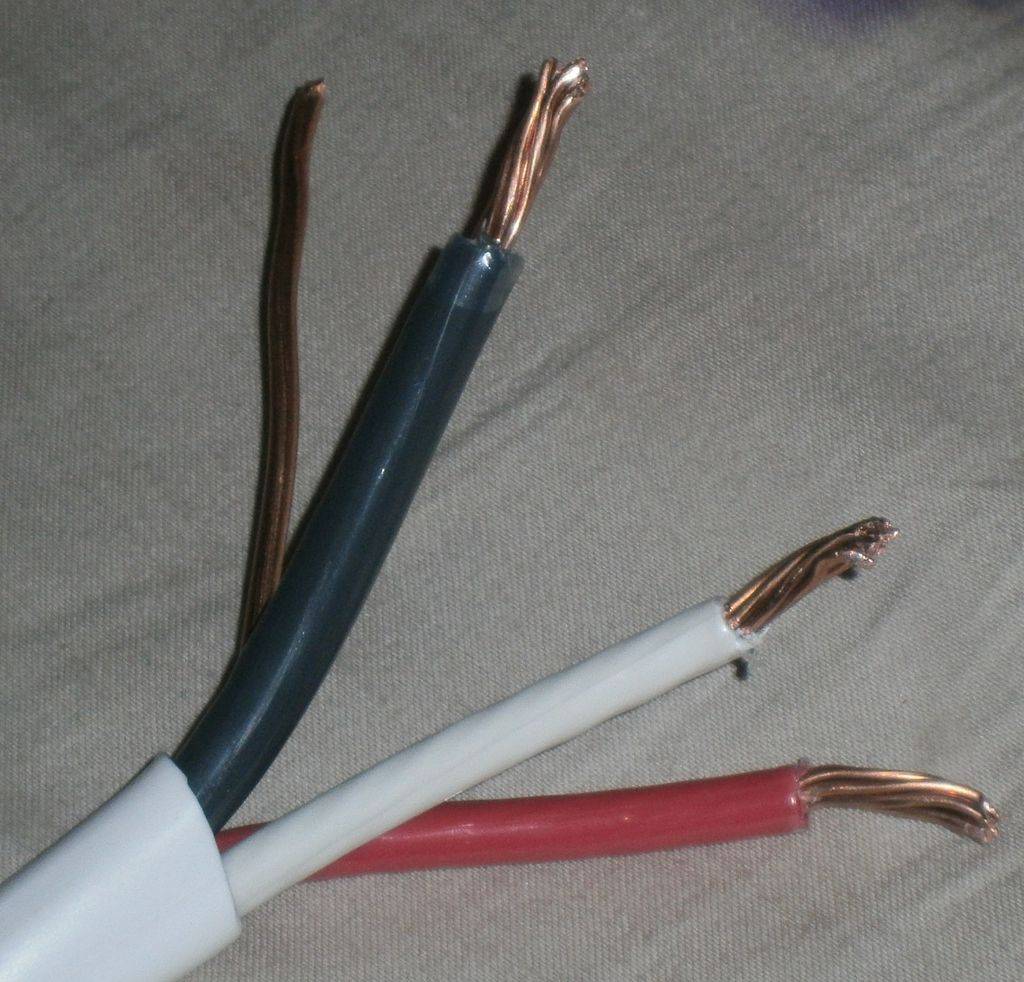

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

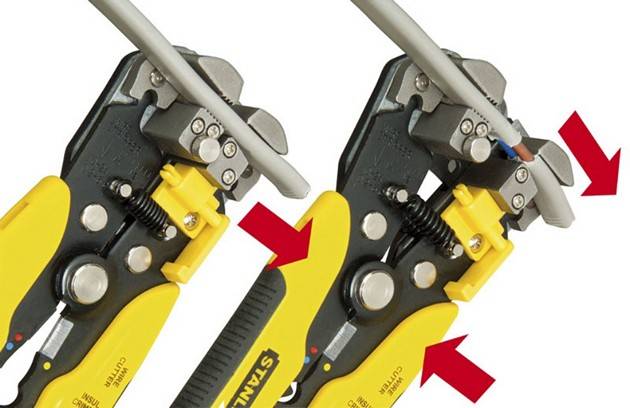

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

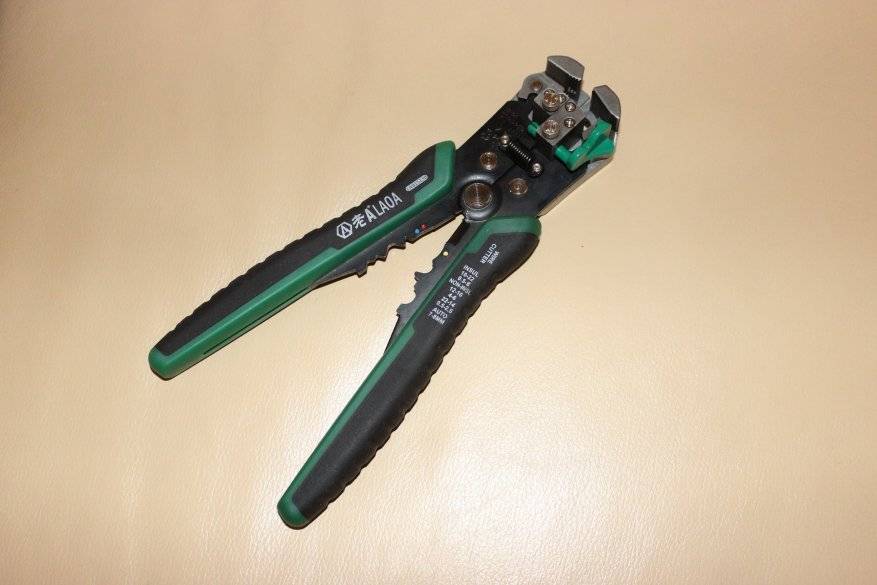

Правила использования инструмента

Стрипперы довольно простые устройства в плане эксплуатации, однако и здесь есть свои нюансы, о которых стоит знать человеку, взявшему в руки данный инструмент.

Зачистка жил

Эта основная функция стрипперов и именно по этому она должна занимать малое количество времени, усилий и не вызывать лишних вопросов. По сути, так оно и есть, снятие изоляции провода с помощью данного инструмента сводится к тому, чтобы вставить провод в рабочую область и сжать рукоятку, далее инструмент все сделает сам, но это касается только полуавтоматических и автоматических моделей, в случае использования ручного стриппера потребуется приложить усилия, чтобы стянуть изоляцию с жилы.

Очень важным моментом в использовании стриппера является правильный выбор углублений в лезвиях, ибо если подобрать неверный диаметр, то есть возможность повредить проводник, что может привести к неприятным последствиям. Так же не стоит сразу снимать большую длину изоляции, лучше разделить процедуру на несколько меньших частей.

Обжим наконечников

Стрипперы, обычно только автоматические модели, так же имеют функцию обжима наконечников. Вообще-то, для этого стоит использовать другой инструмент – кримпер, но его может не оказаться под рукой, и стриппер вполне для этого подходит и данная задача осуществляется довольно просто. В первую очередь необходимо снять изоляцию провода на требуемую длину, далее установить наконечник на жилу и поместить в подходящий разъем в рукоятке стриппера. После крепко сжать ручки и на выходе получится обжатый наконечник. Возможно останется лишняя часть жилы, которую нужно будет обрезать. Однако обжим толстостенных наконечников может быть неудобным и делать это стоит только в крайнем случае.

Полезное видео

Ознакомиться визуально с основными функциями автоматических стрипперов вы можете на видео ниже:

Сегодня у каждого человека в ящике с инструментами есть стриппер и нужно уметь им пользоваться, так как при достаточной сноровке снятие изоляции провода занимает меньше секунды, а сам процесс перестает быть нудным и рутинным. Использование стриппера экономит время, деньги и силы, а профессиональному электромонтажнику стоит задуматься над приобретением автоматического стриппера, так как он окупается с лихвой и позволяет выполнять работу быстрее, качественней и с удовольствием.

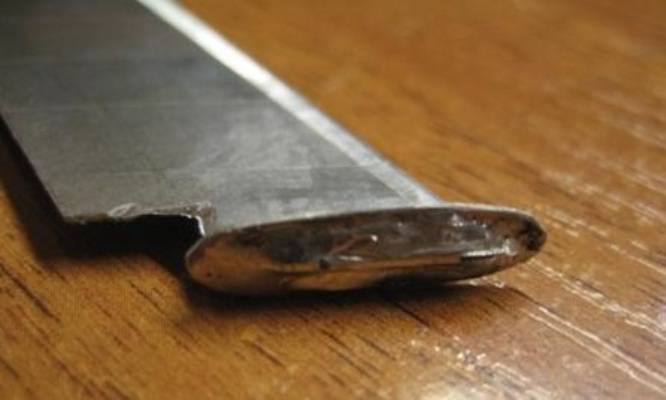

Изготовление электромонтажного ножа своими руками (пошаговая инструкция)

Как видно из представленной информации, инструмент для снятия изоляции является полезным и удобным приспособлением, однако ввиду высокой стоимости не всегда доступен для людей, занимающихся разделкой проводов лишь периодически. Тем не менее, не стоит отказываться от возможности стать обладателем такого устройства и изготовить его своими силами в домашних условиях.

Существует несколько способов изготовления ножа с пяткой. В данной публикации будут рассмотрены два наиболее популярных варианта:

• из лезвия канцелярского ножа;
• из металлической полосы.

Оба способа дают хороший результат, поэтому выбор в большей степени зависит от наличия определенного инструмента, который понадобится при работе.

Вариант первый (из лезвия от канцелярского ножа)

Лезвия продаются вместе с ножом либо отдельно. Для изготовления понадобится две такие детали. Далее весь процесс указан в виде поочередных действий:

1. Процедура вырезания выступа с использованием бормашины и алмазного диска

   На конце одного из лезвий вырезается уступ, на который впоследствии будет крепиться пятка. Необходимый вырез делается с помощью бормашины и алмазного микродиска

2. Если целью является нож, способный вскрывать изоляцию в обоих направлениях, то обратную сторону выступа необходимо также заточить
3. От второго лезвия отделяется кусок, из которого с помощью бормашины с алмазным диском вырезается пятка будущего ножа с прорезью. Длина прорези должна соответствовать длине выступа, сделанного на первом лезвии
4. Вставить выступ в прорезь пятки, после чего с помощью паяльника и оловянно-свинцового припоя ПОС произвести качественную надежную пайку, скрепив заготовки между собой

1. Обработать пяту надфилем до придания овальной формы, а потом отшлифовать места пайки. В итоге должно получиться изделие, изображенное на фото:

Внешний вид припаянной к канцелярскому лезвию пятки

1. Заключительным этапом является изготовление ручки. Для ее изготовления можно воспользоваться фанерой или пластиком, из которых вырезать накладки и закрепить на лезвии с помощью эпоксидного клея.

Полученное изделие нельзя применять, как профессиональный инструмент, но для периодического использования в бытовых целях, он вполне может стать незаменимым помощником. Недостатком описанного способа является отсутствие возможности создания серповидного (изогнутого) лезвия, как у фирменных аналогов, но конечная цена и редкое применение способны сместить это упущение на второй план.

Вариант второй (из металлической полосы)

Данный способ не потребует использования специального инструмента, как бормашина и особых навыков, как пользование паяльником и сложным припоем. Кроме того он позволяет придать рабочему органу ножа любую, удобную для пользователя форму. Учитывая, что изготавливаемый инструмент должен обладать достаточными прочностными свойствами, поддаваться заточке и иметь способность сохранять остроту режущей кромки, рекомендуется в качестве заготовки использовать отрезок полосы из высоколегированной углеродистой стали толщиной 3-5 мм.

Пошаговые действия чередуются в следующем порядке:

1. На стальной полосе чертилкой размечается форма будущего инструмента с учетом длины пятки, после чего все излишки металла отрезаются с помощью угловой шлифовальной машины («болгарки»)

Примерная разметка заготовки ножа с пяткой на отрезке металлической полосы

1. С применением той же «болгарки» производится выборка металла на границе лезвия и пяты, уменьшается толщина материала в районе предполагаемого клинка. Таким образом пятка начинает выделяться по длине и ширине от основания лезвия
2. Серповидная часть заготовки затачивается с обеих сторон и шлифуется
3. Тщательной шлифовке подвергается также пятка. От гладкости ее нижней поверхности будет зависеть качество работы ножа и сохранность целостности изоляции внутренних токоведущих проводников
4. Рукоятка, как и в предыдущем варианте, может быть изготовлена из дерева или пластика, а может быть выполнена из куска шланга, натянутого на заднюю часть заготовки и запаянного в термоусадочной трубке.

Данный способ может показаться более трудоемким, но полученное изделие будет отличаться прочностью, долговечностью и податливостью к правкам.  статью: → «Как отличить профессиональный электроинструмент от бытового?».
