Технические параметры и разновидности заземляющих клемм

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

• Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
• С обрезанных концов проводов удаляется изоляция на длину 1 см.
• Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
• Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
• Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

Как выглядит знак заземления

Контур заземления: нормы ПУЭ

Знак заземления (ЗЗ) выглядит в виде чёрного символа на ярко-жёлтом фоне. Значки с эмблемой должны находиться рядом с креплением заземляющей шины. Согласно ГОСТу ЗЗ, они должны иметь определённый вид исполнения. Способы нанесения и установки ЗЗ могут быть совершенно различными.

Металлическая пластина

Завод-изготовитель сам устанавливает на свои изделия логотип в виде выпуклого или вдавленного изображения на металлической пластине. Бляху либо прикручивают винтами, либо приваривают с помощью точечной сварки.

Клейкие символы

ГОСТом не воспрещается использовать наклейки (стикеры). Как правило, эти эмблемы имеют клейкую основу. С тыльной стороны знака снимают защитную плёнку и прижимают его к чистой поверхности корпуса в нужном месте. Стикер обязательно нужно прогладить ветошью или чистой тряпочкой с тем, чтобы под знаком не оставалось пузырьков воздуха. Если этого не сделать, наклейка со временем может оторваться.

Клейкие знаки изготавливают с применением высококачественных материалов. Это позволяет их использовать в условиях значительной вибрации и повышенного уровня влажности.

Отлитые изображения

Производитель при изготовлении опоки для отливки корпусов электротехнических устройств вставляет в форму отливки шаблон с логотипом заземления. ЗЗ получают в виде рельефного оттиска на теле кожуха оборудования.

В этом случае знак окрашивают вручную чёрной и жёлтой эмалью. Окрашенную поверхность периодически обновляют. ГОСТом 21130-75 предписывается чёткое исполнение ЗЗ с указанием подробных размеров элементов рисунка. Это относится не только к металлическим, но и к пластмассовым корпусам, изготовленным методом литья.

Штамп

Нанесение изображения методом штамповки применяется довольно давно. Чаще всего способ применяют при изготовлении корпусов из цветного металла. Размеры деталировки символа заземления, выполненного штампованием, несколько отличаются от литья. Они указаны в таблице того же ГОСТа 21130-75: это диаметр круга, длина и толщина линий, углы фигуры и прочее.

Важно! В обоих случаях окантовка круга и сам логотип чаще всего окрашивают радикально чёрной краской, тогда как само поле знака имеет ярко-жёлтый или оранжевый цвет

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

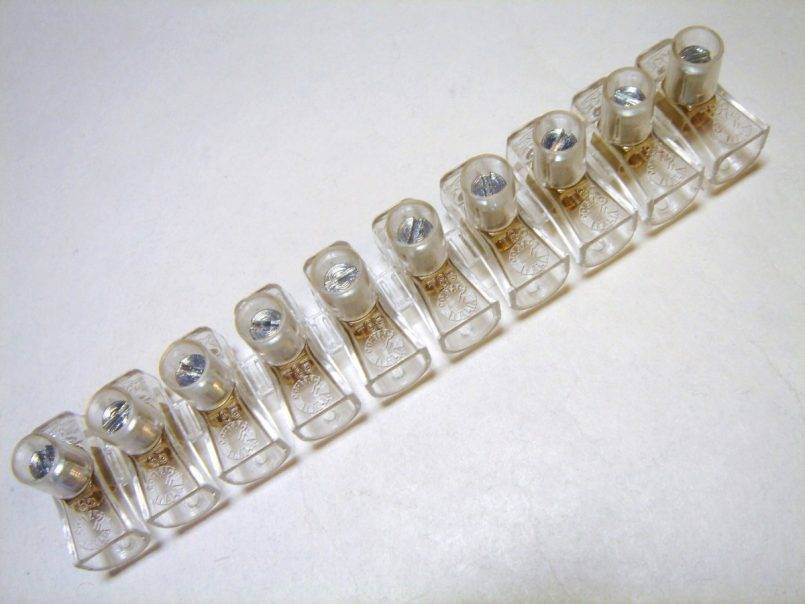

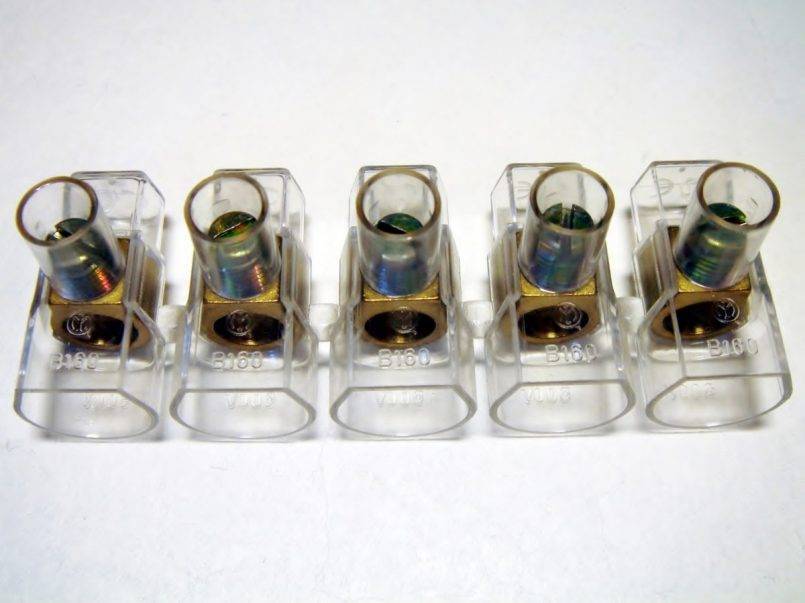

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

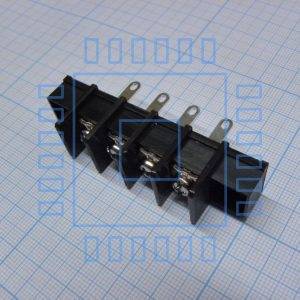

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

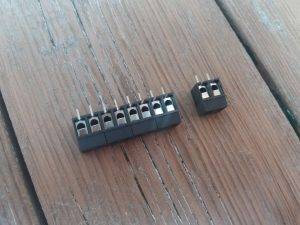

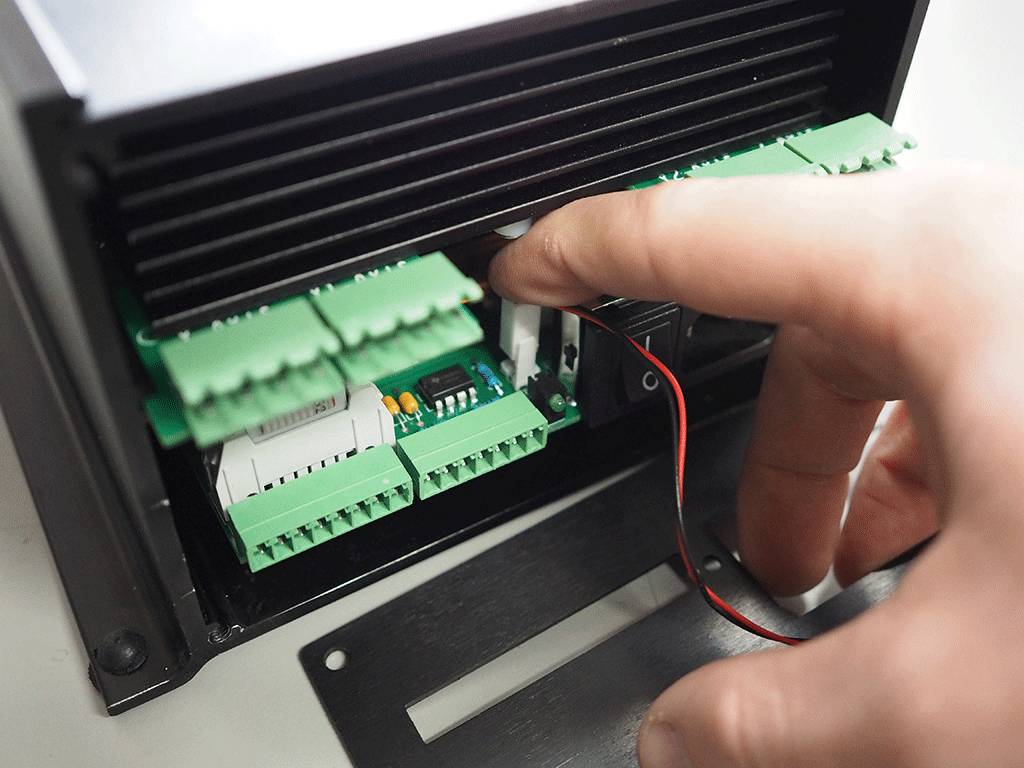

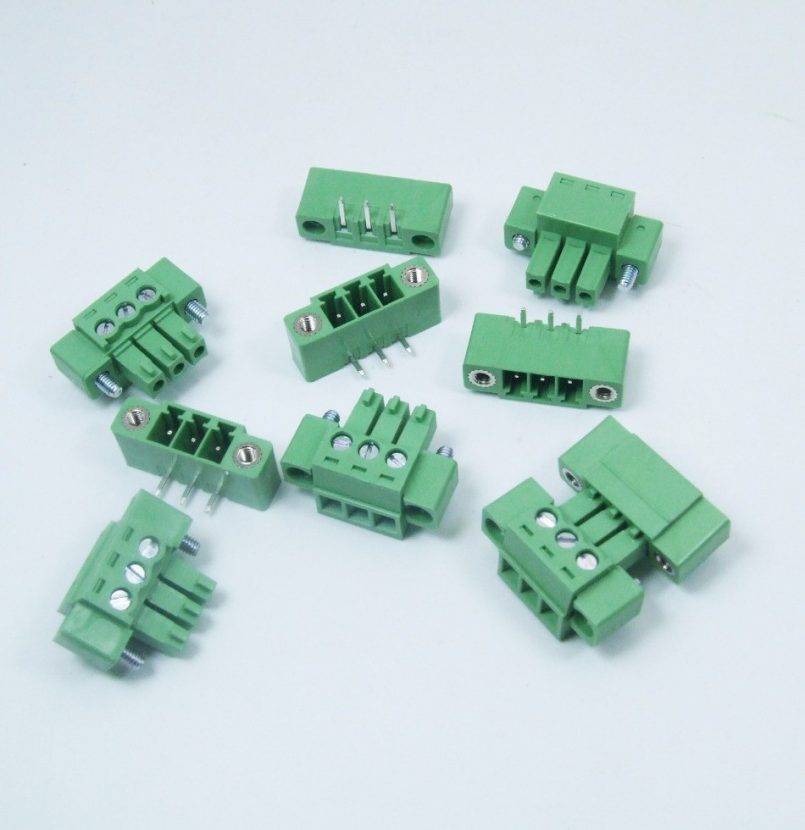

Разъемные клеммники для печатного монтажа

Разъемные клеммники для печатного монтажа — это самая обширная категория клемм PCB, и включает более 4000 различных моделей и модификаций. Главное отличие от стандартных винтовых зажимов – разъемные клеммники состоят из 2 и более частей, объединенных в общую систему. тип соединения может быть любой, например:

• кабель-плата,
• кабель-кабель,
• межаплатные соединения (плата-плата),
• кабель-панель.

Для подключения проводников в таких клеммах используется как винтовой, так и безвинтовой (пружинный) зажим. Разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта. Варианты с пружинным зажимом также применяют в вибронагруженных приборах.

Рассмотрим ключевые особенности разъемных клемм на примере Wanjie Electronic,  Phoenix Contact и других крупных производителей терминальных блоков.

Как выбрать?

Главным критерием при выборе является максимально возможный для клеммы ток. Эта величина должна с некоторым запасом превосходить наибольший ток, который может пойти в землю.

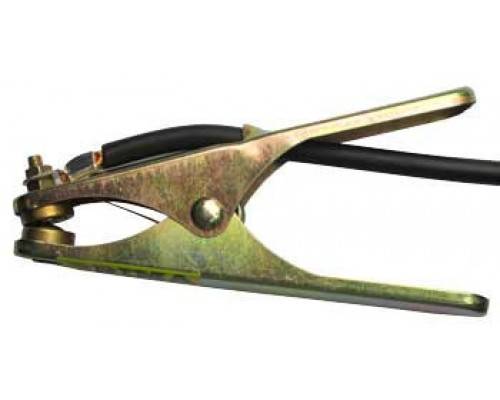

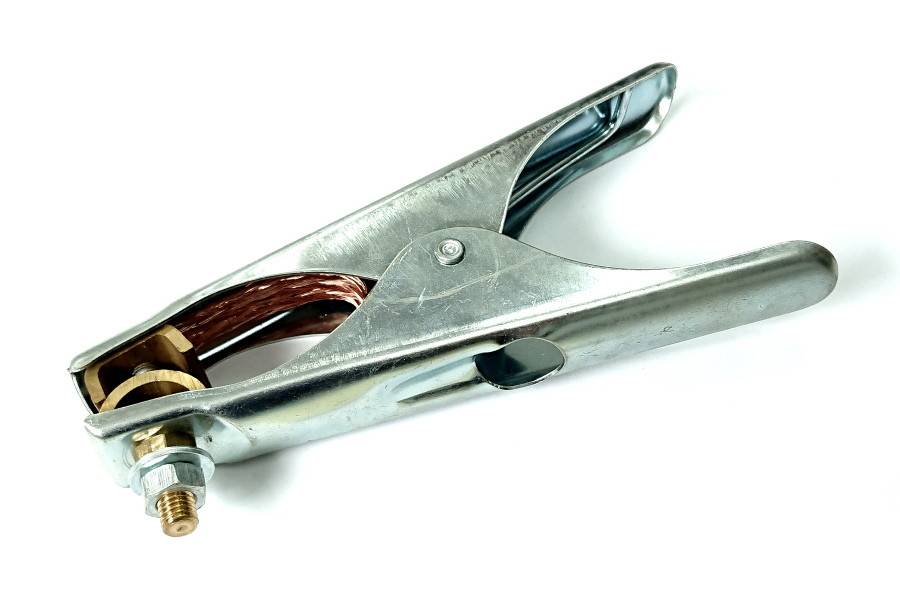

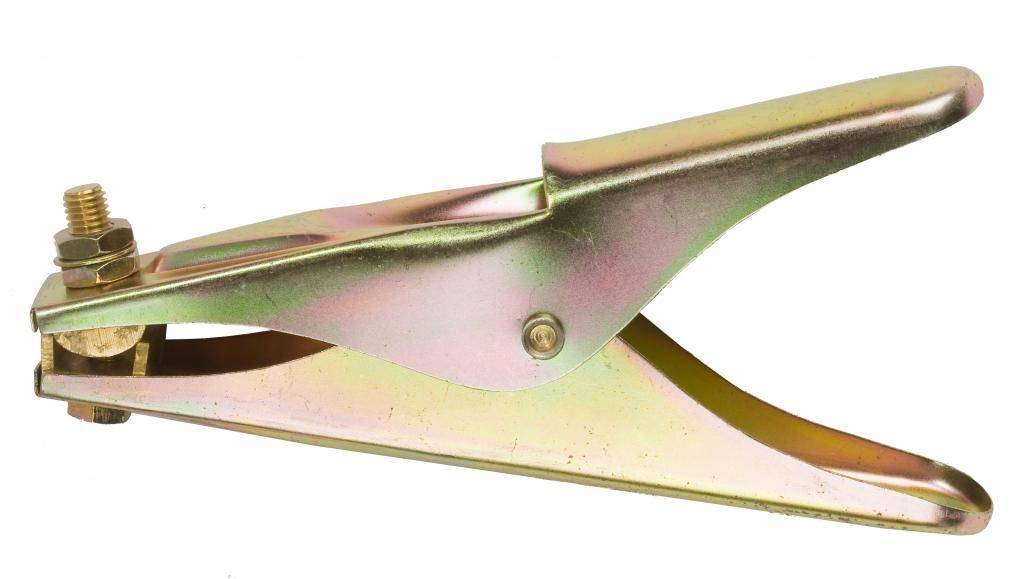

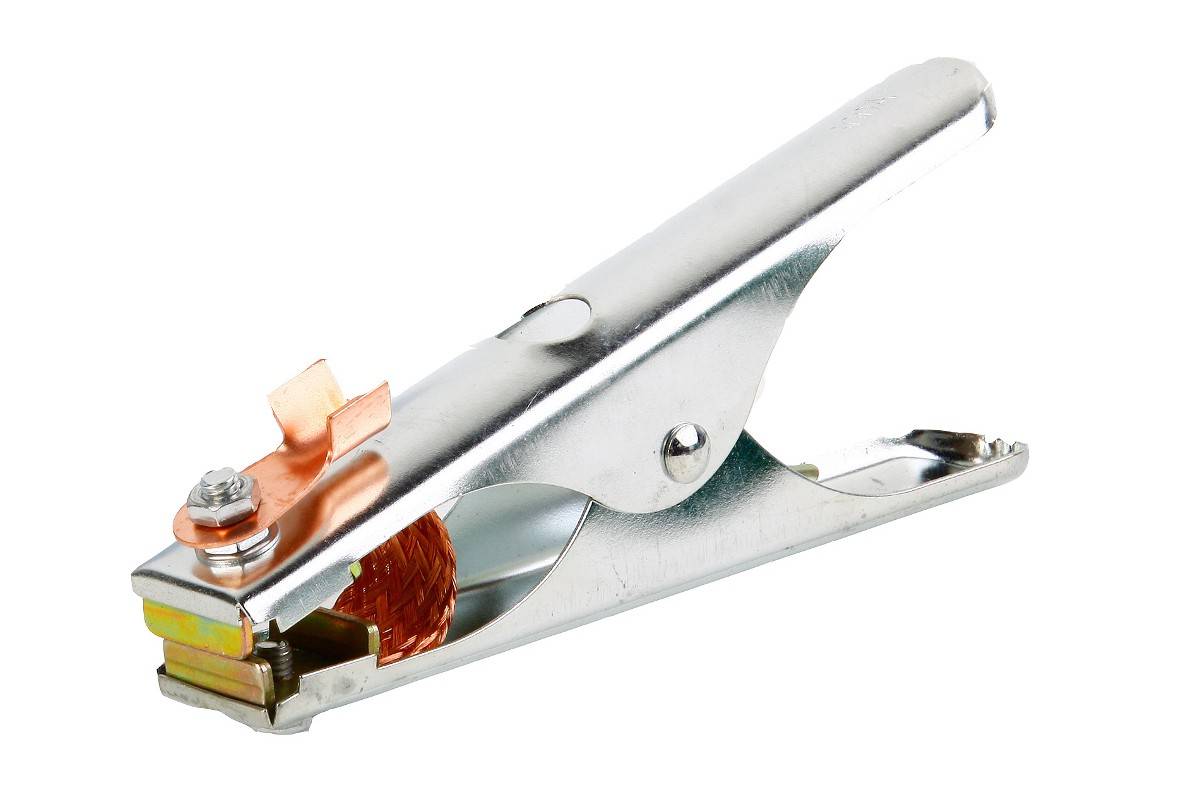

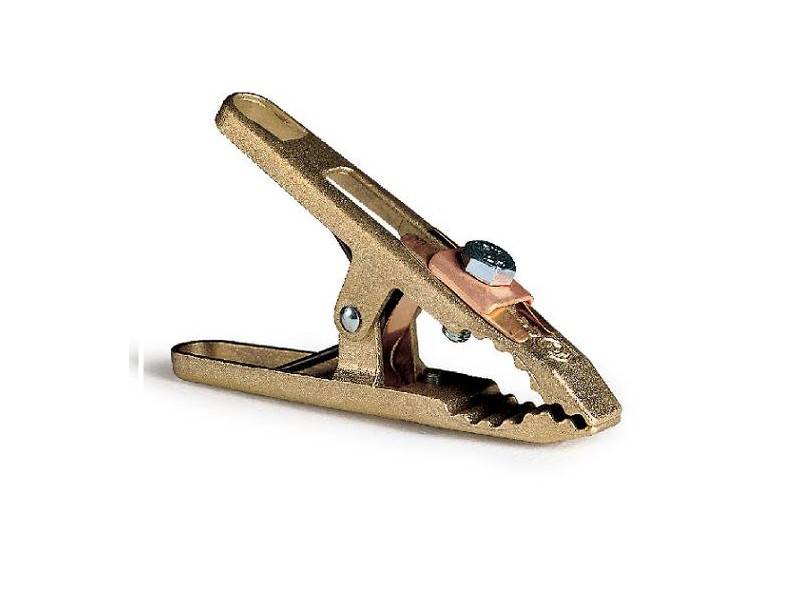

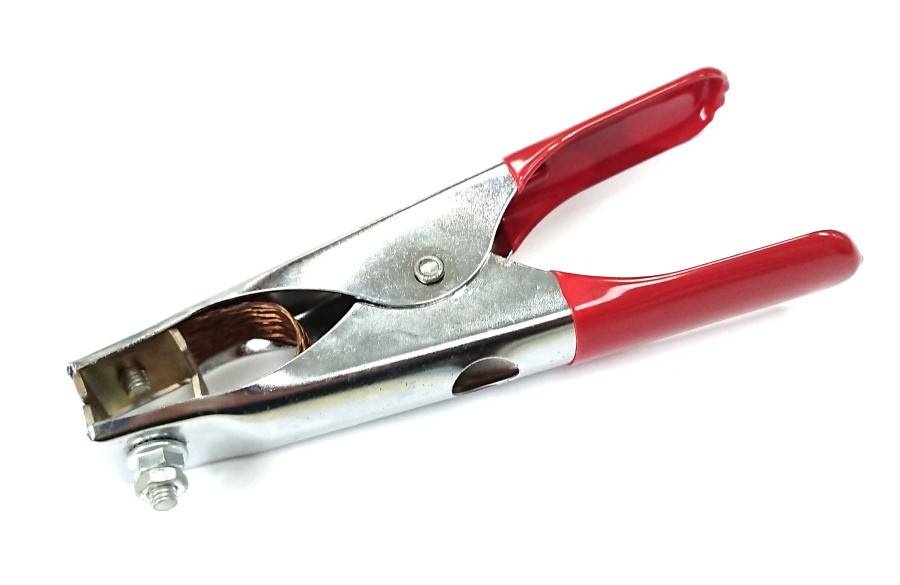

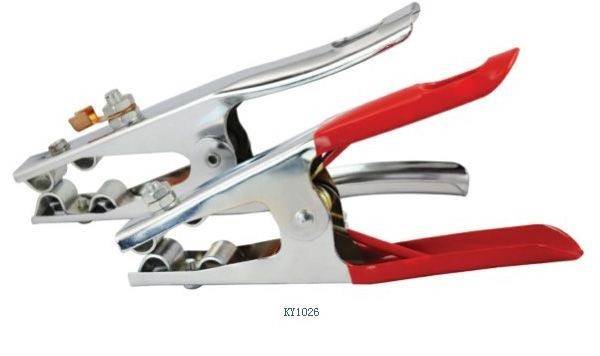

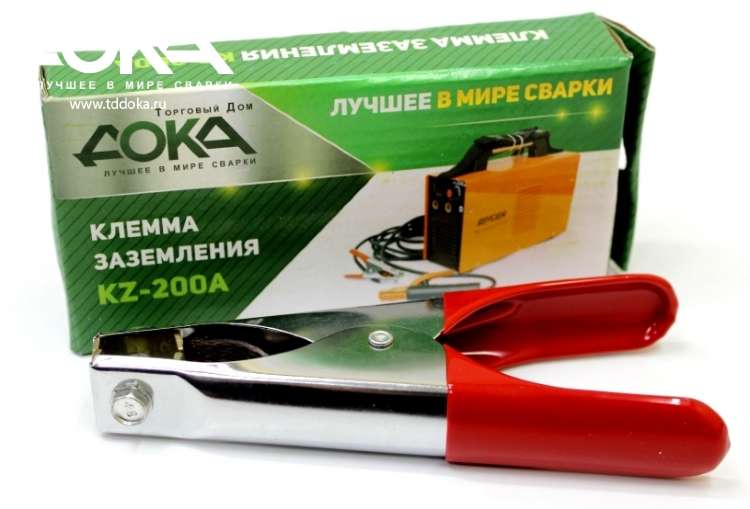

Если речь идет о приобретении «крокодила» (клеммы заземления) для сварочного аппарата, то помимо максимально допустимой силы тока нужно учитывать следующее:

1. Пружина должна развивать достаточное усилие не только для того, чтобы обеспечивать хороший контакт с обрабатываемой деталью, но и чтобы выдержать вес прикрепленного к зажиму кабеля.
2. Клемма должна раскрываться настолько, чтобы была обеспечена надежная фиксация на крупных конструкциях.
3. Губки должны быть выполнены из меди.

Сегодня в продаже часто можно встретить недорогие клеммы заземления, оснащенные стальными губками с тонкослойным омеднением. Визуально отличить их от медных невозможно — нужно воспользоваться магнитом. К стальным элементам магнит притянется (кроме нержавейки), к медным — нет.

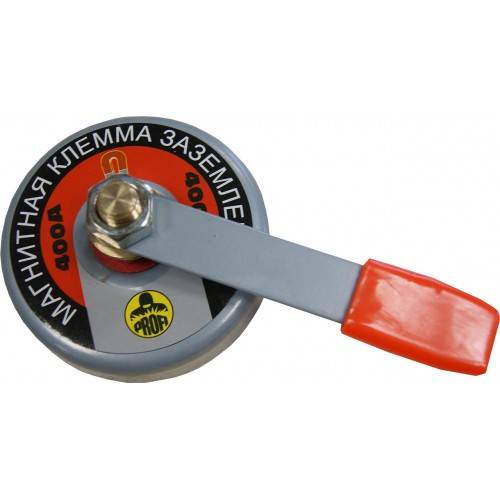

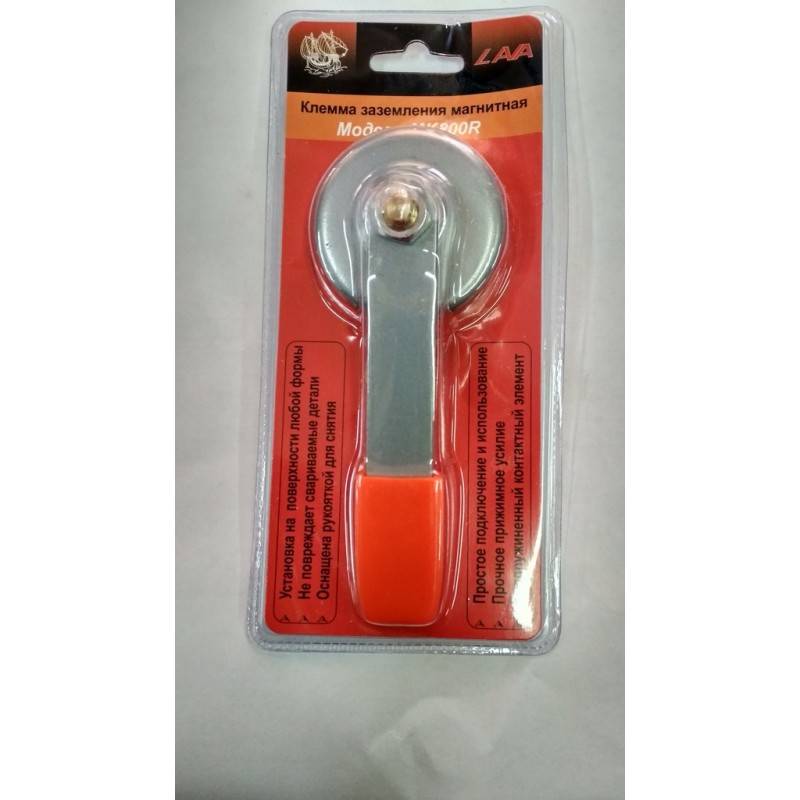

Магнитная клемма заземления Корд МКЗ 60

Недостаток стальных губок состоит в том, что они при протекании тока сильно греются. Но если вы уже приобрели подобную клемму, не стоит сдавать ее в утиль и идти в магазин за более качественной. Раздобыв немного меди или латуни (подойдет пластина или трубка), можно вырезать губки для клеммы самостоятельно. Для этого стальные нужно отвинтить и использовать их при вырезании как шаблон. Будет вполне достаточно придать самодельным губкам из меди П-образное сечение.

Подбирая «крокодил» для сварочного аппарата, учитывайте еще одно обстоятельство: важное значение имеет расположение латунной или омедненной полосы, которой оснащается каждая клемма такого типа для обеспечения электрической связи между губками. Если при установке зажима возможен контакт этой полосы с металлической конструкцией, от покупки лучше отказаться

Если при установке зажима возможен контакт этой полосы с металлической конструкцией, от покупки лучше отказаться.

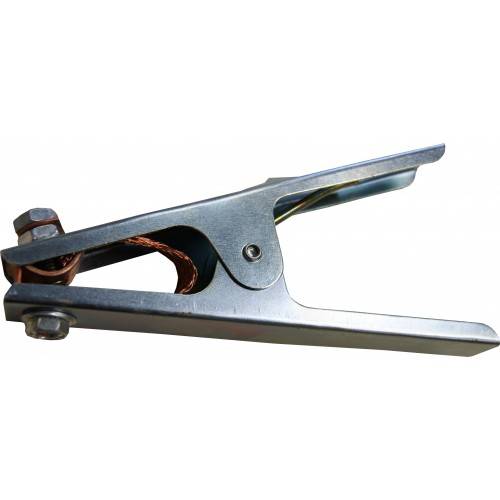

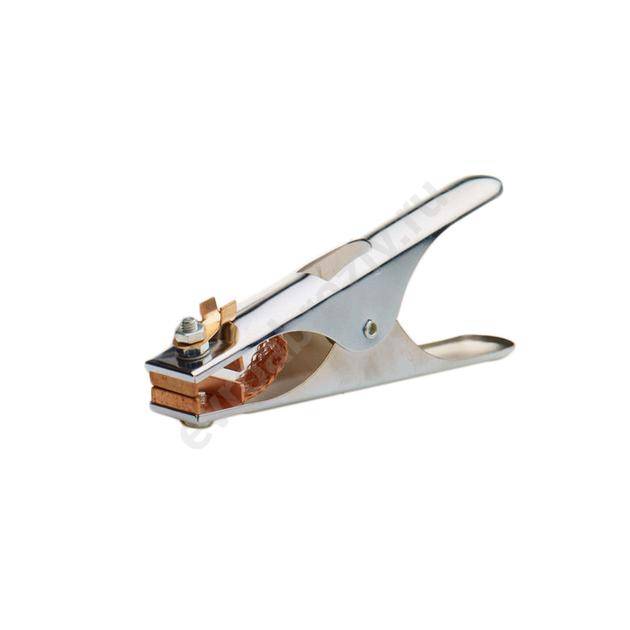

Клемма КЗ-300 «Красс»

Дело в том, что при таком контакте сильно греется пружина клеммы, а это в условиях плавного остывания приводит к ее отжигу: сталь размягчается и теряет упругость. В результате зажим после всего нескольких применений может выйти из строя.

Чтобы избежать такой неприятности, необходимо либо всегда следить за полосой при подключении, либо выбрать модель, в которой эта полоса утоплена и ее контакт с металлом невозможен. Именно так устанавливают данный элемент в «профессиональных» клеммах. Кроме того, им присущи и такие достоинства:

• применяются только материалы высокого качества;
• устанавливается более сильная по сравнению с обычным зажимом пружина, чем обеспечивается более надежный контакт с деталью;
• клемма раскрывается очень широко, что позволяет крепить ее на элементах большого размера.

Клемма АКБ КЛ 028 с выключателем массы

Потенциальному покупателю нужно учесть, что клеммы заземления, как и многие другие изделия, сегодня активно подделывают. Низкокачественная подделка, конечно, не сможет долго держать высокую электрическую нагрузку и в лучшем случае приведет к вынужденным перерывам в работе сварочного поста, а в худшем — к какой-нибудь аварии. Поэтому приобретать клеммы желательно в крупных магазинах.

Если все же решили купить зажим на рынке, то знайте, что такие изделия сертифицируются, следовательно, продавец по вашему требованию должен предъявить сертификат.

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

• TN-C;
• TN-S;
• TNC-S;
• TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

• заземлитель средней точки, которая относится к источнику питания;
• внешние проводящие части устройства;
• проводник нейтрального типа;
• совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

• возрастает вероятность получения удара током;
• возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
• высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
• такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

• легкость монтажа;
• низкая стоимость покупки и содержания системы;
• высокая степень электробезопасности;
• не требуется создание контура;
• возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

• простое устройство защитного механизма от попадания молний;
• наличие защиты от короткого замыкания.

Минусы использования:

• слабый уровень защиты от сгорания нулевого проводника;
• возможность появления фазного напряжения;
• высокая стоимость монтажа и содержания;
• напряжение не может быть отключено автоматикой;
• отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

• 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
• 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

• высокий уровень устойчивости к деформации провода, ведущего к потребителю;
• защита от КЗ;
• возможность использования на электроустановках высокого напряжения.

Недостатки:

• сложное устройство защиты от молний;
• невозможность отследить фазы короткого замыкания электрической цепи.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

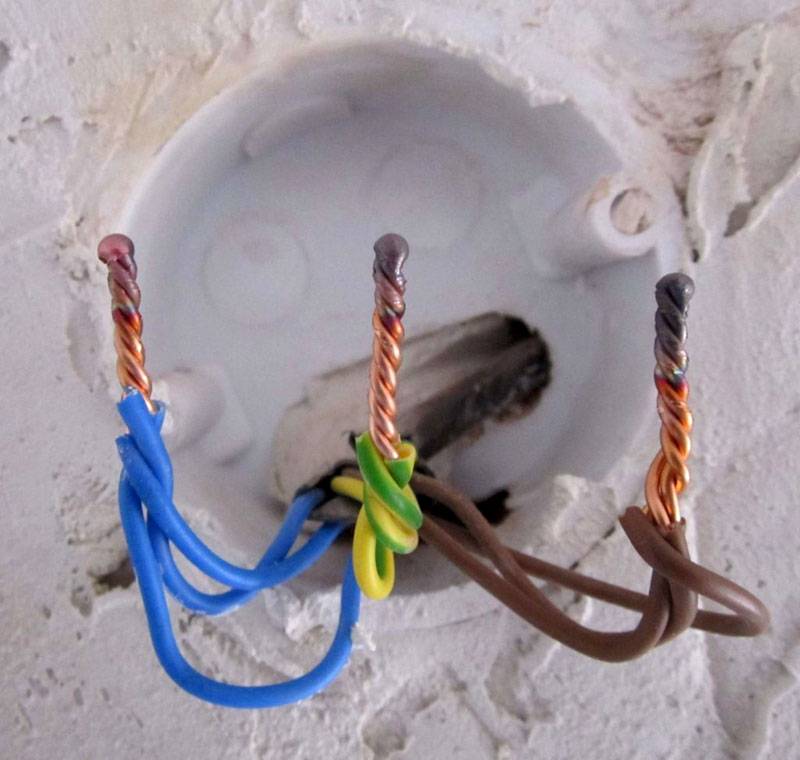

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

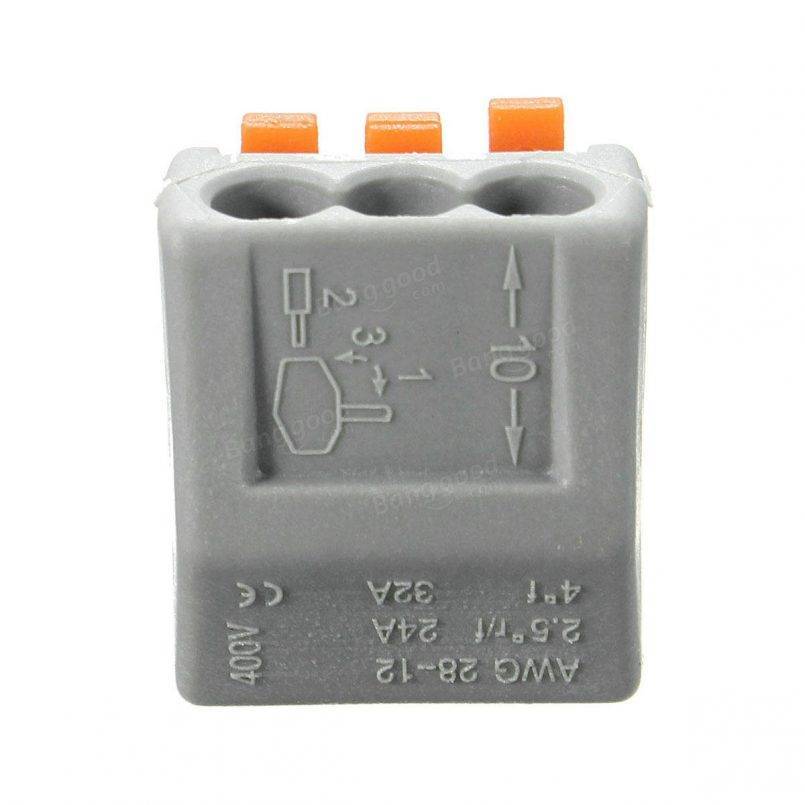

Линейка продукции

Номенклатура клеммных соединителей «Ваго» (зажимы, характеристики которых мы рассматриваем) такова:

• 294 и 294 Linec – специализированные клеммы для присоединения источников питания и осветительных приборов, предназначены для ответвления трёх проводников: фазы, нуля и защитного заземления.
• 224 – серия для подключения тонкожильных проводников осветительных приборов к распределительной сети.
• 243 PUSH WIRE – для присоединения одножильных проводов малых сечений.

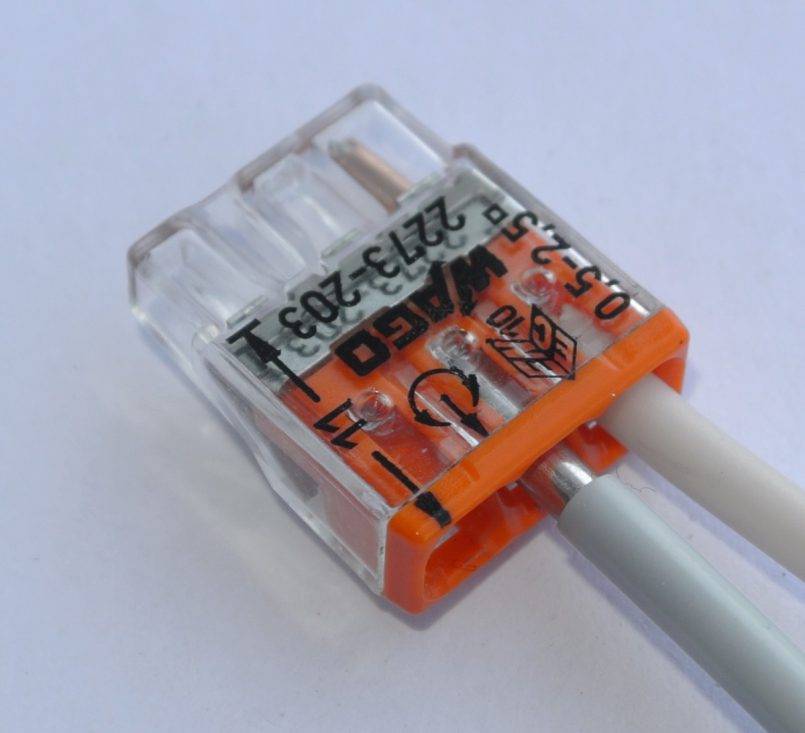

• 2273 COMPACT PUSH WIRE – используются для соединения любых проводов в распределительных коробках.
• 273 и 773 PUSH WIRE – соединение одножильных проводов в монтажных коробках.
• 222 – универсальные клеммы для многократного соединения любых проводов с сечением от 0,08 мм кв.
• 221 WAGO COMPACT – универсальный клеммник уменьшенного габарита для многократного соединения любых проводов с сечением от 0,2 мм кв.

Рассмотрим более подробно зажимы ваго. Как пользоваться клеммами каждой серии?

Преимущества и недостатки колпачков

Соединительные изолирующие зажимы имеют несколько существенных преимуществ.

Положительные стороны такие:

1. Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
2. В отличие от гильз и наконечников СИЗы можно многократно использовать.
3. С помощью таких колпачков довольно просто обновить старые скрутки.
4. Нет необходимости в применении особых инструментов.
5. Монтажные работы не занимают много времени и не требуют особых навыков.

О недостатках тоже следует упомянуть:

1. СИЗы неприменимы к многожильным проводам.
2. За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
3. Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.
4. Это соединение не обеспечивает максимально надежную фиксацию.
5. Габариты соединения могут создать неудобство.

Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.

Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.

• Предназначены для соединения и фиксации в скрутке медных проводов
• Каждый размер имеет свой цвет корпуса для удобства идентификации
• Контактная часть: стальная оцинкованная пружина
• Материал корпуса: полипропилен, не содержит галогенов
• Термостойкость изоляции: 105 °С
• Корпус из прочного термопластика устойчив к агрессивным воздействиям окружающей среды
• Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации
• Корпус полностью изолирует скрутку проводов
• Гарантированное качество и надежность электрических соединений
• Не требуют использования специального инструмента. Зажим навинчивается на предварительно зачищенные и скрученные вместе концы проводов. Скрутка проводов и последующее навинчивание производится по часовой стрелке до упора
• Возможность многократного использования
• Быстрый, легкий и безопасный монтаж

Вопросы и ответы

Для сборки электрических схем всегда возникает необходимость в прочном проводов и кабелей между собой.

Выделяют следующие способы соединения кабелей:

• обычная скрутка;
• скрутка с использованием изоляционной ленты;
• скрутка с использованием сварки;
• соединение с помощью паяльной лампы;
• соединение с использованием самозажимных клемм;
• винтовое соединение;
• скрутка с помощью клеммников и винтовых колодок;
• изолирующие колпачки для скрутки проводов.

Соединение проводов с помощью колпачков

Самыми популярными из этих способов являются обычная скрутка и спайка кабелей. Однако они имеют свои недостатки. Обычное скручивание не позволяет надёжно зафиксировать провода и повышает шансы их окисления. Спайку кабелей же невозможно произвести без удаления определённой части кабеля, что не всегда удобно. Также существует такая вещь как ПУЭ (правила устройства электроустановок). В данных правилах чётко указан запрет на использование простой скрутки, провода надо сваривать или спаивать друг с другом, а применение сварочного аппарата или паяльной лампы может занять достаточно много времени.

Одной из лучших альтернатив для соединения кабелей на сегодняшний день являются колпачки СИЗ.

СИЗ расшифровываются как соединительные изолирующие зажимы. Внешняя часть таких колпачков выполнена из изолированного термостойкого пластика конусообразной формы, который способен выдерживать как высокие температуры (например, при перегреве кабеля), так и низкие (очень удобно при монтаже электрической проводки в условиях сильного мороза). Внутри колпачка находится металлическая пружина-зажим. Когда провода вставляются внутрь, пружина немного раздвигается и обхватывает кабель, таким образом, надёжно фиксируя его внутри колпачка. Наружная часть при этом надёжно защищает скрутку от попадания влаги и любого механического воздействия.

Внутри колпачков — спираль, которая сжимает соединяемые провода

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB – скачать.

Каталог клемм Klemsan – скачать.

Каталог клемм Феникс контакт – скачать.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

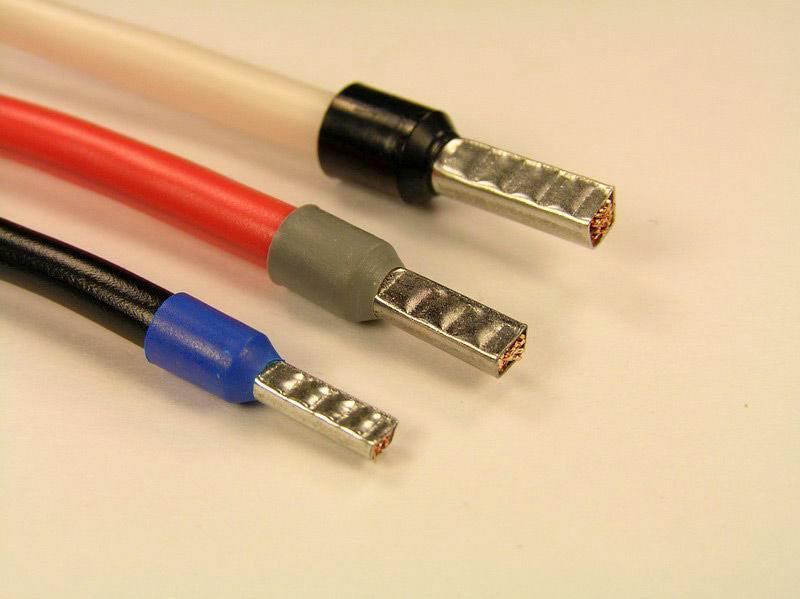

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая – ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

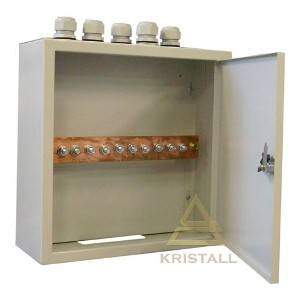

ГЗШ главная заземляющая шина (13)

Главная заземляющая шина ГЗШ предназначена для выполнения системы уравнивания потенциалов в каждой электроустановке здания, которая соединяет между собой следующие проводящие части:

• Заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется);
• Металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);
• Металлический каркас здания;
• Металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов;
• Систему молниезащиты;
• Заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

Шкаф может быть использован для разрыва цепи заземляющего устройства, с целью измерения сопротивления растеканию тока.

Конструкция щитов

Щиты главной заземляющей шины серии представляют собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена шина. Доступ в щит обеспечен со стороны фасада через дверь, на лицевой стороне которой расположена паспортная табличка.

Условия эксплуатации ГЗШ

• Температура окружающего воздуха от -45 до +50 °С, относительная влажность воздуха не более 80% при макс. температуре +20°С., высота над уровнем моря не более 2000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
• Рабочее положение шкафа в пространстве – вертикальное, с допустимым отклонением от него в любую сторону не более чем 5%.
• Климатическое исполнение (по ГОСТ 15150) – УХЛ4, группа механического исполнения (по ГОСТ 17516.1) – М2

Комплектность поставки

1.	Шкаф, шт.	1
2.	Ключи	к каждому замку
3.	Паспорт, шт.	1
4.	Руководство по эксплуатации, шт.	1

ВРУ8 (Вводно-распределительные устройства)

Тип	Принципиальная электрическая схема	Ном. ток А	элементы на схеме	Аналог панели серии
			Обозначение	Наименование
Ящик ГЗШ-10 -1-10	схема	340	PE	Шина заземления; 3×25 10 присоединений	265х310х120
Ящик ГЗШ-10-3-10	схема	625	PE	Шина заземления; 4×40 10 присоединений	265х310х120
Ящик ГЗШ-10-3-20	схема	625	PE	Шина заземления; 4×40 10 присоединений	265х310х120
Ящик ГЗШ-10-4-10	схема	860/870	PE	Шина заземления; 5×50 10 присоединений	265х310х120
Ящик ГЗШ-10-5-10	схема	1475/1525	PE	Шина заземления; 50×10 10 присоединений	265х310х120
Ящик ГЗШ-10-2-10	схема	475	PE	Шина заземления; 4×30 10 присоединений	265х310х120
Ящик ГЗШ-21-1-20	схема	340	PE	Шина заземления: 3×25 20 присоединений	395х310х120
Ящик ГЗШ-21-2-20	схема	475	PE	Шина заземления; 4×30 10 присоединений	395х310х120
Ящик ГЗШ-21-4-20	схема	860/870	PE	Шина заземления; 5×50 20 присоединений	395х310х120
Ящик ГЗШ-21-5-20	схема	1475/1525	PE	Шина заземления; 50×10 10 присоединений	395х310х120
Ящик ГЗШ-8-01-8	схема	340	PE	Шина заземления; 3×25 10 присоединений	265х310х120
Ящик ГЗШ-8-02-8	схема	475	PE	Шина заземления; 4×30 10 присоединений	265х310х120
Ящик ГЗШ-8-03-8	схема	625	PE	Шина заземления; 4x 40 10 присоединений	265х310х120
