Почему водонагреватель не наполняется
Заполнение бойлера – дело только на первый взгляд простое
Важно соблюсти правильную последовательность этой процедуры:
- открывается кран слива горячей воды на смесителе, к которому подключен бойлер, затем холодный вентиль общего водопровода;
- жидкость постепенно заполняет резервуар и с шипением вытесняет воздух;
- уровень воды в баке поднимается, она начинает переливаться в патрубок (уровень В на рисунке);
- когда польется ровная струя воды, можно перекрыть смеситель.
Схема движения воды в бойлере
Водонагреватель наполнен, только теперь следует включать его в сеть. Так должно быть в идеале. Но случается, что бойлер вдруг не набирает холодную воду, хотя водопровод исправен. Что может повлиять на такое поведение теплообменника?
Засор фильтра
На входе в бойлер вода подвергается фильтрации от примесей. Для этого в конструкции прибора есть сетчатый фильтр, который задерживает сор и частицы ржавчины. Прокладка из металлической решетки загрязняется, и мусорная пробка препятствует свободному поступлению воды. Чтобы возобновить нормальное наполнение бойлера, нужно снять заглушку с колбы и вынуть сетку. Промыть ее тем же способом, что и фильтр смесителя, вернуть на место.
Бывают еще сменные фильтры с гелевым наполнителем. Некачественный материал может вытечь и забить трубки, по которым движется вода. Если это ваш случай, то спасти положение получится очень просто: нужно купить нормальный фильтр. Но придется постараться и тщательно прочистить ершиком водозаборные трубки.
Неправильная сборка
Бывает, что шланг забора холодной воды присоединяется к месту слива нагретой, и наоборот. Такая неприятность иногда случается, особенно если установку монтировал новичок. В результате нарушается функционирование бойлера, вода в него не поступает. То же можно сказать об ошибочном подключении предохранительного клапана. Проблему поможет решить специалист.

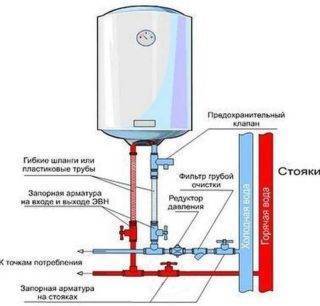

Подключение бойлера
Неисправен обратный клапан
Чтобы удерживать воду в бойлере и препятствовать ее обратному оттоку в общий водопровод, в конструкцию аппарата встраивают предохранительный клапан. Он располагается после отсекающего крана, на небольшом расстоянии от бака, действует в одном направлении при наборе воды. Также он предназначен для сброса избыточного давления: когда вода сильно нагревается, запирающее устройство клапана отжимает пружину. Излишек жидкости сбрасывается, давление стабилизируется.
В изношенном состоянии или при попадании в механизм клапана крупных частиц он заклинивает и не пропускает воду в бойлер. Часто бывает, что окалиной забивается камера за тарельчатой пружиной. Вернуть работоспособность узлу можно, для этого следует открутить деталь, разобрать на составляющие и хорошенько прочистить. Если попытка очистки окажется неудачной, оборудование без клапана оставлять нельзя.
Устройство и принцип действия водонагревателей
Разберем составляющие и механизм функционирования нагревателя подробнее.
Электрические бойлеры бывают двух типов:
- Накопительный.
- Проточный.
В накопительных нагревателях холодная жидкость бежит через патрубок во внутреннюю емкость. Повышение температуры происходит за счет ТЭНов (трубчатых электронагревателей). За регуляцию степени нагрева отвечает термостат. Он отслеживает, нагрелась ли вода до установленного вами уровня, и автоматически отключает ТЭНы. Бак, в котором находится жидкость, сохраняет нагрев воды, за счет чего экономится электроэнергия и ресурс электронагревателей.
Проточные водонагреватели характерны отсутствием бака. Поток холодной воды в трубе контактирует с ТЭНом, за счет чего и происходит нагревание.
При выключенном бойлере капает клапан
Рассматривается ситуация, когда водонагревательное устройство не включено в сеть, идет подача воды из водопроводной системы. В это время наблюдается течь жидкости из дренажного отверстия водонагревателя. Две причины могут привести к этому процессу:
- предохранительный клапан для водонагревателя вышел из строя;
- избыточное давление в трубопроводе.
Чтобы уточнить причину, измеряется давление подачи холодной воды в системе. Именно превышение показателя давления, которое установлено СНиП, приводит к сбросу излишков воды.
Устройство открывается и выполняет свою главную функцию – уменьшает давление в баке. Нормативное давление, которое позволяет изделию работать без сбоя, установлено производителями в пределах 6-8 атмосфер. СНиП установило максимальное давление – в 6 атмосфер. В трубопроводе оно часто превышает норму на 2 единицы.
Клапан срабатывает и сбрасывает излишки воды в канализацию.
Устройство поломалось: износ тарелки, пружина ослабела – вот те причины, которые приводят к сбросу воды. Ситуация может развиваться по другому сценарию: под тарелку попали частицы мусора.
Поломанное изделие просто выбросить нельзя. Нужно произвести замену на новый клапан, что поможет избежать опасных аварийных ситуаций. Работающий бойлер без предохранительного механизма может стать причиной взрыва.
Устранение неисправностей
Обнаружив проблемный узел, нужно приступать к восстановлению работоспособности бойлера. Порядок действий зависит от конкретной причины, мешающей нормальной работу устройства. Рассмотрим наиболее распространенные ситуации.
Засорение накипью
Засорение водонагревателя накипью
Накипь – это отложения нерастворимых карбонатных солей на стенках приборов для нагревания воды. Она встречается в чайниках, стиральных машинах, водонагревателях.
Количество накипи зависит от жесткости воды. В регионах с жесткой водой даже за год эксплуатации бойлера количества солей, осевших на стенках, может оказаться достаточно для того, чтобы полностью перекрыть просвет трубок нагревательного элемента или существенно его сузить.
Если накипь стала причиной выхода водонагревательного прибора из строя, нужно проводить ремонт в следующем порядке:
- Открыть и снять защитную крышку с водонагревателя.
- Открутить гайки, удерживающие на месте ТЭН и вынуть его.
Демонтаж ТЭНа
Отмыть от карбонатных отложений стенки котла и спираль ТЭНа. Растворить твердую корку поможет органическая кислота – лимона или щавелевая. Можно использовать и промышленные средства – антинакипины. Замочите деталь в кислотном растворе, чтобы освободить ее от скопившихся отложений.
Очистка ТЭНа от накипи
- С помощью тестера убедитесь, что спираль ТЭНа не перегорела из-за нарушения отведения тепла накипью.
- Если спираль цела – соберите устройство в порядке, обратном порядку демонтажа.
Если ТЭН вышел из строя, придется искать новый или покупать новый бойлер – необходимо выбрать наиболее экономичное решение. Если ремонт потребует крупных финансовых затрат, выгоднее сразу приобрести новую технику.
Выход из строя редуктора давления
Перепады давления поступающей воды в системе могут составлять от 2,5 до 7 атм. Для компенсации скачков на входе в котел устанавливается особый узел – редуктор. Его задача – обеспечить равное давление на выходе из бойлера и из крана. Если оно упало из-за выхода из строя редуктора – необходимо отрегулировать его работу или заменить сломанную деталь.
Низкое давление в магистральном водопроводе также приводит к падению напора на выходе из водонагревательного котла или в проточном водонагревателе. Отверните шланг и проверьте уровень напора: если из магистрального водопровода вода поступает тоненькой струйкой или не идет вообще – стоит переждать, так как проблема может возникнуть из-за ремонтных работ. Если в течение нескольких часов напор не восстановился, стоит обратиться в Водоканал.
Поломка термостата
Если выходящая из бойлера вода нагревается недостаточно или не нагревается вовсе, причиной может быть выход из строя термостата – именно он отвечает за поддержание постоянно высокой температуры. Чтобы провести диагностику, отключите питание бойлера и выньте термостат из корпуса.
Дальше нужно выполнить следующие действия:
- Нажать кнопку термореле.
- Нагреть медный кончик термостата. Если узел исправен, кнопка должна отключиться.
- Прозвонить электрические цепи термостата с помощью тестера.
Обычно неисправность термостата вызвана срабатыванием защиты от перегрева. В результате проведенных операций прибор должен заработать, и неполадки исчезнут после его установки на место. Если же тестер показывает обрыв цепи – придется заменить перегоревший термостат.
Засорение смесителя
Если из котла вода выходит с достаточным напором, а из крана бежит медленно, причина кроется в засорении смесителя накипью или ржавчиной. Понадобится отключить воду, разобрать смесители и тщательно прочистить фильтрующую сеточку. Также нужно осмотреть все уплотнительные резинки и убедиться в том, что кранбуксы работают нормально.
Если проблемы в бойлерах Термекс
Если подтекает водонагреватель Термекс снизу, что предпринять зависит от модели агрегата. В таких бойлерах установлены ТЭН сухого типа, поэтому причина протечки заключается в повреждении колбы, в которой находится нагреватель.
Узнать причину неполадок можно только разобрав конструкциюИсточник uk-parkovaya.ru
В данной ситуации, если потек водонагреватель Термекс, фланец с колбой снимают и проверяют. При наличии свищей их запаивают или замазывают методом холодной сварки. Но используют вариант, способный выдержать температуру воды.
Также если потек бойлер Термекс снизу, причина в прокладках на фланце. При их разрушении начинает капать вода. Чтобы исправить ситуацию, необходимо:
- избавиться от жидкости и снять крышку;
- открутить гайку и вытащить фланец;
- приобрести и установить новую прокладку;
- наполнить бак водой и проверить, есть ли протечки.
Чаще всего протекает водонагреватель Термекс при повреждении колбы. Но иногда возникают дефекты в соединениях труб. Для проверки их нужно открутить, снять старую фум-ленту и надеть новую. Для проверки узла открыть воду.
Но, если протек водонагреватель Термекс снизу, что делать иногда не подскажет и мастер. Сама серьезная проблема – потекший бак, свищи устранить не просто, иногда, придется покупать новое устройство.
Установка и регулировка клапана

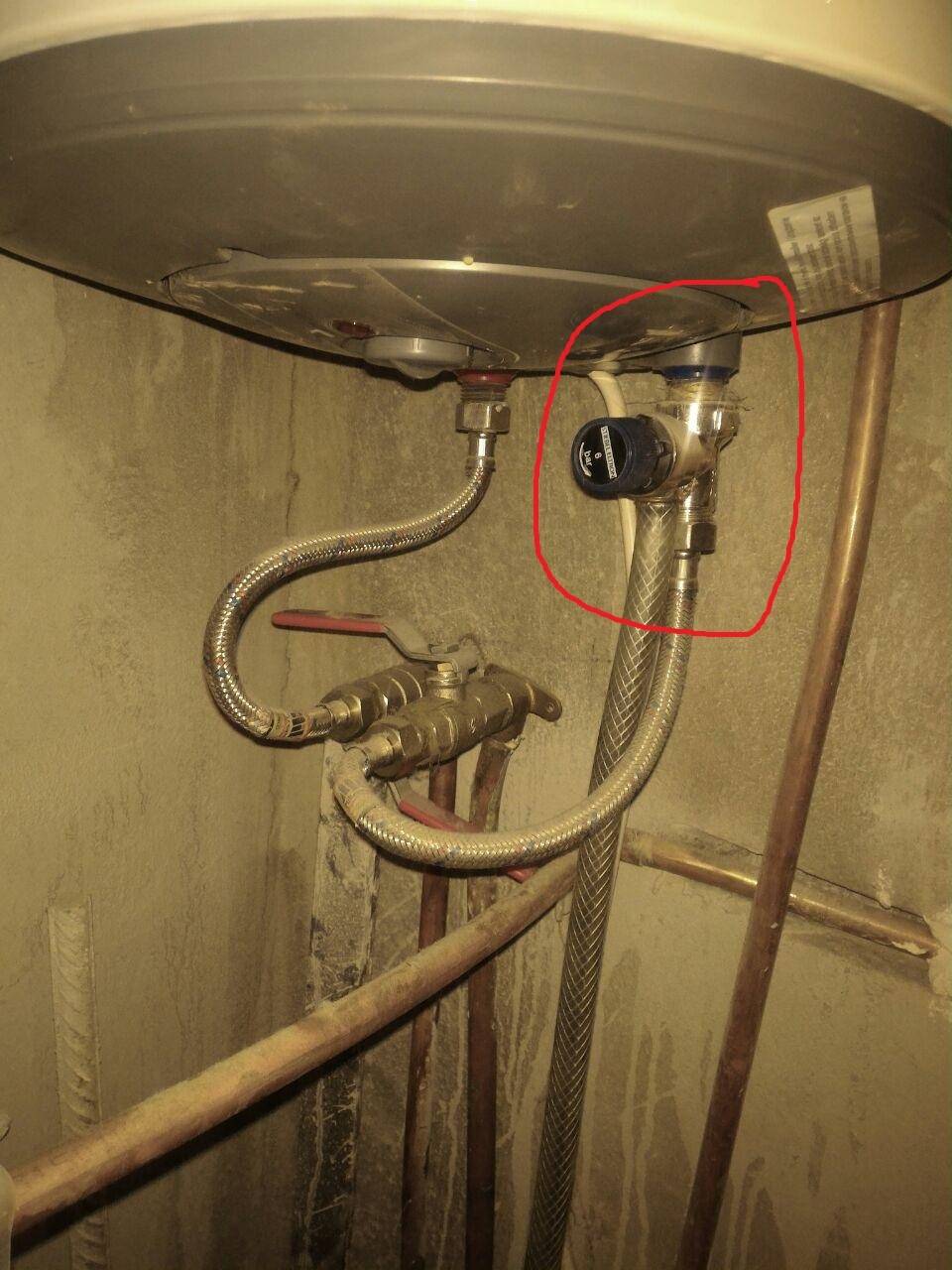

Монтируется предохранительный клапан на патрубок холодной воды

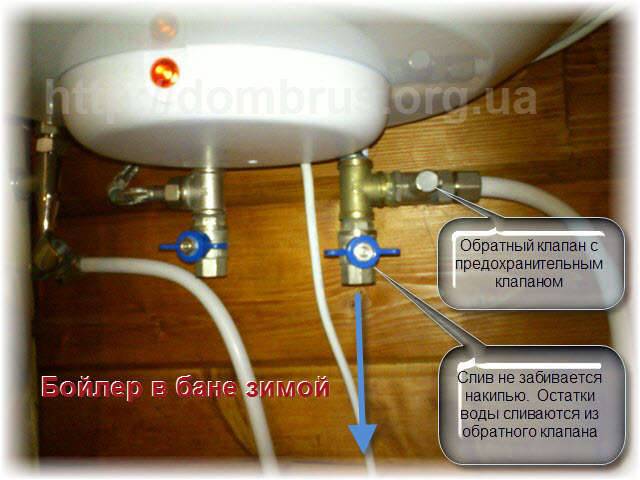

Обратный клапан крепится к патрубку холодной воды. Для удобства проведения работ производители помечают его синим цветом. Прикручивать кран можно на любом этапе установки, но целесообразнее это сделать до момента подвешивания бака на крюки. Когда нагреватель стоит на полу, работать с ним намного легче, удобнее и безопаснее.
Монтаж следует производить в следующей последовательности:
Открутить крепежные болты и снять пластиковую крышку. Чтобы она не мешала работе, из не нужно вынуть лампочку, после чего убрать в безопасное место.
Осмотреть резьбу на входном патрубке бака, визуально проверить ее целостность. Щеткой прочистить витки, сухой тряпкой удалить транспортировочную смазку.
Аналогичную процедуру провести с верхней накидной гайкой клапана. Если имеются заусенцы, их нужно аккуратно удалить ножом или надфилем.
Намотать на патрубок ФУМ ленту. Делать это нужно по часовой стрелке, смещая утолщение к бортику. Толщина слоя должна составить 1 мм на срезе и 3 мм у начала резьбы.
Взять клапан, поймать край резьбы и начать его прикручивать. Изделие должно идти туго и с усилием
Важно, чтобы в конце вращения гайка не уперлась в бортик. Это будет означать, что было намотано недостаточно ФУМ ленты. Процедуру придется повторить.
Процедуру придется повторить.
Установка и регулировка клапана
Монтируется предохранительный клапан на патрубок холодной воды
Обратный клапан крепится к патрубку холодной воды. Для удобства проведения работ производители помечают его синим цветом. Прикручивать кран можно на любом этапе установки, но целесообразнее это сделать до момента подвешивания бака на крюки. Когда нагреватель стоит на полу, работать с ним намного легче, удобнее и безопаснее.
Монтаж следует производить в следующей последовательности:
Открутить крепежные болты и снять пластиковую крышку. Чтобы она не мешала работе, из не нужно вынуть лампочку, после чего убрать в безопасное место.
Осмотреть резьбу на входном патрубке бака, визуально проверить ее целостность. Щеткой прочистить витки, сухой тряпкой удалить транспортировочную смазку.
Аналогичную процедуру провести с верхней накидной гайкой клапана. Если имеются заусенцы, их нужно аккуратно удалить ножом или надфилем.
Намотать на патрубок ФУМ ленту. Делать это нужно по часовой стрелке, смещая утолщение к бортику. Толщина слоя должна составить 1 мм на срезе и 3 мм у начала резьбы.
Взять клапан, поймать край резьбы и начать его прикручивать. Изделие должно идти туго и с усилием
Важно, чтобы в конце вращения гайка не уперлась в бортик. Это будет означать, что было намотано недостаточно ФУМ ленты
Процедуру придется повторить.
Основные причины протечек и методы их устранения
Когда потек бойлер, то первое, что необходимо предпринять — определить причину протекания. Причин может быть несколько — мы постарались перечислить только некоторые из часто встречающихся.
Деформация корпуса
Деформация наружной оболочки бойлера — такая проблема может появиться уже на следующий день после установки. Вина здесь не изготовителя, а ваша, потому что, как правило, такая ситуация возникает, когда при установке бойлера забывают подключить предохранительный клапан. Устанавливают его на магистраль подвода воды к изделию между запорным краном и входом в емкость. Именно это маленькое устройство защищает бак от избыточного наполнения, что приводит к деформации: как только емкость полностью заполняется водой, клапан срабатывает и перекрывает подачу воды. В результате менее чем через сутки течет бойлер.
Если клапан все же был установлен, но вода течет по подводящей трубе, то клапан просто демонтируют и устанавливают новый — с этим видом ремонта справится любой домашний мастер, даже тот, кто никогда не проходил специальное обучение.
Деформация могла возникнуть и вследствие того, что при монтаже устройства были использованы некачественные трубы. В этом случае гидравлические удары за счет смены давления будут передаваться во внутреннюю емкость, медленно ее разрушая.
Заводской брак
Если источник протекания находится где-то в верхней части бойлера, но визуально деформации емкости не наблюдается, магниевый стержень был установлен при подключении, как того требуют правила, и замена его осуществлялась во время эксплуатации, то может иметь место заводской брак. Если изделие на гарантии, то необходимо вернуть его продавшей организации, пока вы не затопили соседей снизу.
Современные водонагреватели имеют такую конструкцию, что бак не ремонтируется, его невозможно заварить: при использовании сварки слой эмали вокруг отверстия нарушается, будет образовываться коррозия, разъедающая емкость уже в другом месте. Стоимость ремонта в таком случае почти равна цене на новый бойлер, а сделанные видоизменения внешнего вида отремонтированного изделия не будут украшать интерьер вашей ванной комнаты.
Отработанный ТЭН

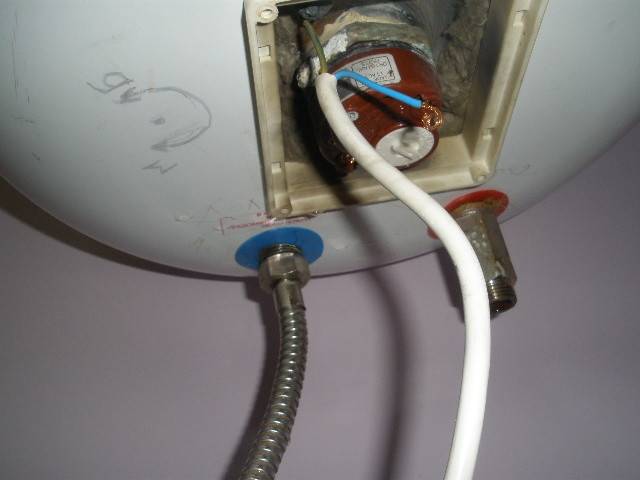

Если вода подтекает из-под крышки накопительной емкости изделия, скорее всего, на нагревательном элементе скопилось слишком много накипи, и требуется его замена. Прежде всего, необходимо приобрести аналогичный ТЭН в магазине запасных частей для водонагревателей, демонтировать старый, прочистить внутреннюю поверхность при помощи обыкновенного уксуса и соды — эта смесь хорошо разъедает любую накипь.
Некачественный монтаж устройства
Жидкость может протекать из-под уплотнительного кольца нагревательного элемента — попробуйте плотнее затянуть гайки для ликвидации протечки. Иногда течь образуется по крепежным болтам ТЭН, при таком развитии негативного сюжета вам придется покупать новый нагреватель — сварку использовать нельзя, потому что произойдет коробление тонких стенок внутренней емкости.
Частая причина образования подтеков на трубах ввода холодной и вывода горячей воды — неплотное соединение. Это часто бывает при самостоятельной установке, если используются неправильные уплотняющие материалы или некачественные фитинги.
Износ прокдладки
При протекании воды через ревизионное отверстие в пластмассовой крышке снизу водонагревателя скорее всего, резиновая прокладка на фланце утратила свою эластичность. Чтобы определить это наверняка, надо отключить устройство, снять нижнюю крышку и визуально установить причину протечки.
Если установлена вина прокладки, то требуется просто ее заменить. В магазине приобретаем строго аналогичную — при покупке назовите продавцу номер модели вашего бойлера, чтобы новое изделие идеально подходило.
Что делать, если выявлены неполадки
Пойдём по порядку.
Если клапан был не качественный и причина его протекания в поломке, выход один – заменить его.
Если причина в засоре, то, конечно можно демонтировать, разобрать и почистить. Но стоит ли оно того? Новый клапан можно купить в любом специализированном магазине, и стоят они совсем недорого
При покупке стоит обратить внимание на страну-производителя, узнать у продавца или прочесть в паспорте, на какое максимальное давление он рассчитан и ни в коем случае не экономьте, покупая дешёвые китайские аналоги. Тем более что цена фирменного клапана редко превышает 1000 рублей.
Если вода капает, что называется по показаниям, и устранять неполадки не требуется, но её звук кому-либо мешает, а система не оборудована дренажной трубкой, вполне возможно установить её самостоятельно.
Если же причина в повышенном давлении в трубопроводе, то ждать милости от водоканала не стоит
Следует установить редуктор давления. Причём не перед самим бойлером, а на входе системы в квартиру.
Наличие в квартире или доме горячей воды – это не только чистота, но и комфорт. Водонагревательные приборы смогут обеспечить доступ к ней в любое время дня и ночи, не зависимо от времени года. Но следить за ними – это уже дело хозяина. Тем более что повышенного внимания они не требуют. Правильно включать, правильно выключать и вовремя обращать внимания на возможные неполадки.
Причины возникновения протечки и методы ее устранения
Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:
Некачественные изделия
Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;
Загрязнение
Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;
Избыточное давление в системе водоснабжения
Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.
Дефекты от механических повреждений
Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;
Протечки бака
Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;
Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.
Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.
Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.
Как устранить неисправность
Если причиной протечки является неисправный клапан, то его заменяют исправной деталью, настроенной на такое же рабочее давление. При замене, а лучше, ещё во время установки водонагревателя, старайтесь не использовать дешёвые китайские изделия. Помните, что от клапана напрямую зависит безопасность вашей семьи. Хорошие итальянские предохранительные клапаны с такой же неразборной конструкцией хоть и стоят в несколько раз дороже, но и покупаются один раз. Как показывает практика, в дальнейшем с ними нет никаких проблем. К дренажному выводу устройства присоедините гибкий прозрачный шланг. Это поможет визуально оценивать работу детали. Конец шланга выведите в канализацию или подходящую ёмкость.
Изделия от известных производителей надёжны и долговечны

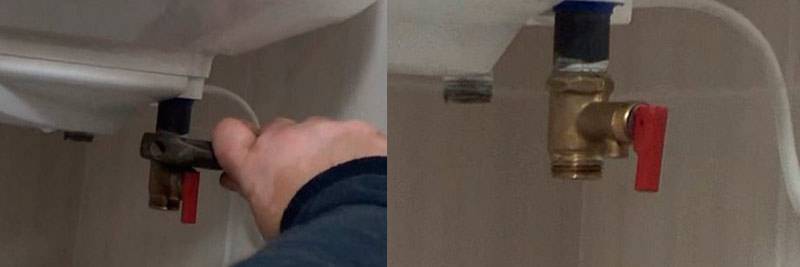

Чтобы снять клапан для замены или прочистки понадобится сантехнический и разводной ключи. Работу выполняют в таком порядке:
- Отключают бойлер от сети;
- Перекрывают кран подачи холодной воды к водонагревателю;
- Открывают краны водоразбора горячей воды и полностью сливают её из ёмкости;
- Нажимают рычаг на предохранительном клапане и удаляют остатки жидкости из бака;
- Отсоединяют трубопровод с холодной водой от предохранительного клапана;
- Демонтируют клапан.
После прочистки или замены деталь устанавливают на место в обратной последовательности.

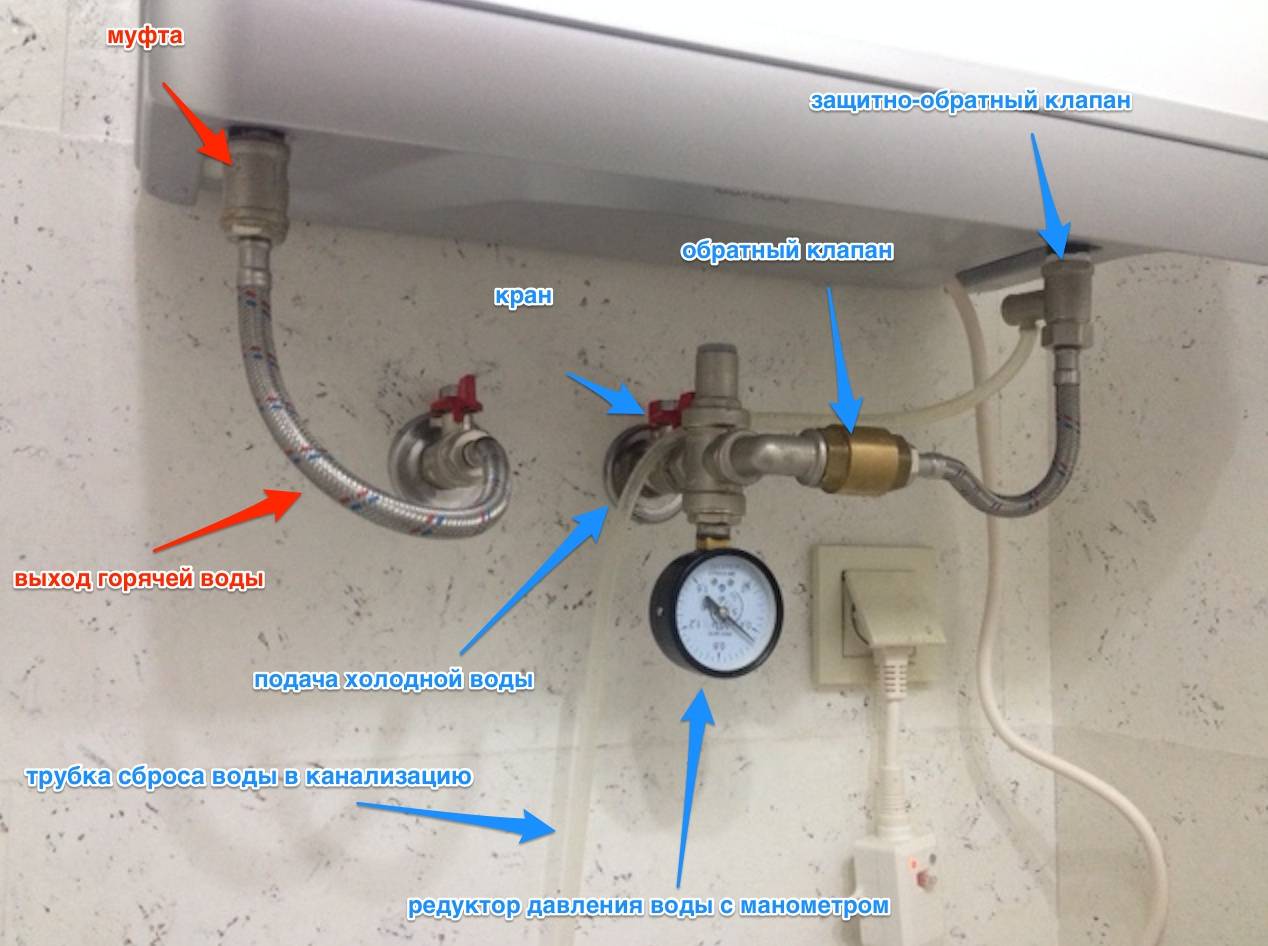

В случае если входной напор вашего водопровода превышает номинальное давление, на которое рассчитан накопительный водонагреватель (его можно узнать из технического паспорта на устройство), на входе воды в квартиру устанавливают редуктор давления.
Перед редуктором обязательно монтируют фильтр для предварительной очистки воды, а его монтаж выполняют в строгом соответствии с направлением течения жидкости. Примерно половина редукторов давления имеют в своей конструкции манометр, что значительно облегчает их настройку и контроль параметров системы водоснабжения.
Установка редуктора позволит снизить давление воды на входе в водонагреватель
Регулировать этот прибор довольно просто: поворотом регулировочного винта изменяют жёсткость пружины, которая осуществляет закрывание рабочего клапана. Как правило, чтобы уменьшить давление жидкости на выходе из устройства, регулировочный винт поворачивают против часовой стрелки. Соответственно, увеличения давления добиваются поворотом винта в другом направлении. Иногда даже установка редуктора не позволяет сбросить давление на входе в водонагреватель. Тогда прибегают к установке расширительного бака между бойлером и прибором для сброса давления.
Монтаж и настройка правильной работы системы горячего водоснабжения не представляет особой сложности, однако, если вы не уверены в своих силах, доверьте эту работу специалистам.
(7 голосов, среднее: 4.3 из 5)
Главные задачи
Защитный клапан необходим для нескольких задач:
- Сброс излишков воды с ёмкости бака. При включении бойлера на максимальный режим нагрева внутри образуется излишнее давление, которое и должен нейтрализовать предохранительный клапан. Поэтому порой из него течет вода.
- Компенсации гидроударов. Хоть это и не частое явление в системе водоснабжения, но от него может серьезно пострадать бак бойлера;
- Протечки фиксируются преимущественно ночью. В это время до минимума снижается интенсивность потребления воды, а давление в системе остается на прежнем уровне. Именно поэтому воздействие на бак водонагревателя существенно увеличивается;
- Единственным недостатком ночного сброса излишков воды является шумовое сопровождение. Его можно легко устранить, надев на кран пластиковую трубку и выведя её в канализационное отверстие.
Чем так важен предохранительный клапан на водонагревателе
Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия
Как устроен предохранительный клапан
Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.
- Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
- Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.
Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.
По какому принципу действует клапан
Принцип действия предохранительного клапана прост.
Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.
По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.
Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.
Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.
Важность нормальной работы клапана
Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие
Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.
Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.
В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.
Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.
Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.
Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.
Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.
Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.
Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.
Страшно представить, что может случиться при выходе из строя терморегулятора.
Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.
Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.
При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.
Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.
Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:
- Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
- Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
- Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
- Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
Устройство и принцип действия
Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.
В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.
Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.
В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.
Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.
На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.
Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.
На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.
Виды протечек
Если бойлер потек сверху или снизу
Необходимо отключить его от электросети, подставить тазик и произвести тщательный визуальный осмотр. Утечки воды могут быть разные: вода может просто капать, а может литься струей под напором. В большинстве случаев вода вытекает из нижней части водонагревателя. Необходимо с помощью фонарика найти источник утечки.
Самый простой случай, когда утечка происходит из предохранительного клапана. Он отрегулирован на заводе так, чтобы избыточное давление при нагреве воды стравливалось через маленький штуцер.
Простое решение этого вопроса заключается в отводе этой воды в канализацию с помощью пластиковой гибкой трубки диаметром примерно 8 мм. При этом необходимо подумать, куда подсоединить второй конец трубки. Если бойлер висит в туалете, можно вывести эту трубку в смывной бачок;
Утечка из мест соединений
Источник утечки может быть из неплотных соединений подводящих и отводящих трубопроводов в самом бойлере. Это устраняется просто — переупаковываются все резьбовые соединения;
Утечка из под крышки
Далее с помощью фонарика определяется место, откуда протекает вода. Если утечки обнаружатся из-под крышки, — это один из самых лучших вариантов. Так как крышка прижимается к корпусу бойлера через прокладку, можно попытаться устранить течь, поджав гайки болтов на крышке.
Если это не дает результата, необходимо спускать воду из бойлера, снимать крышку и менять прокладку. А перед этим необходимо отсоединить все электрические провода.
Совет: чтобы не перепутать в дальнейшем, можно предварительно сфотографировать все соединения на цифровую камеру или смартфон и вывести на экран ноутбука.
Это, пожалуй, все варианты, в которых можно устранить протечки бойлера без его замены. Однако в большинстве случаев, примерно в 80 процентах, утечка происходит из верхней или нижней части корпуса бойлера.
Важно знать:
часто место свища в корпусе определить практически невозможно, так как он покрыт теплоизоляционным материалом и наружным кожухом. Вода может стекать вниз под теплоизоляцией или вытекать в районе термометра. В нижней части бойлера есть специальные отверстия, при утечке воды из которых можно точно определить, что течет именно водонагревательный бак
В нижней части бойлера есть специальные отверстия, при утечке воды из которых можно точно определить, что течет именно водонагревательный бак.
Это самые трудные и невыгодные варианты. Все перечисленные варианты утечек относятся к самым распространённым брендам на рынке, таким как Аристон и Термекс.
