Как сложить камин из кирпича своими руками — пошаговая инструкция

Как сделать отопительную печку самостоятельно?

Пошаговая инструкция сооружения дровяной печи для дачи или частного дома своими руками: Из металлических уголков сделайте прямоугольную раму на ножках, которая будет исполнять роль основания для отопительного агрегата. После этого надежно прикрепите ее к полу. Наверх рамы уложите лист металла.

Чертеж металлической отопительной печки

Соорудите ящик из листов металла, который будет исполнять роль камеры для дров. Топка должна иметь двойные стенки, чтоб повысить продуктивность печки. Также разделите ее внутреннюю поверхность на две части и установите заслонку. В первом отсеке будет происходить процесс горения дров, а во втором – накапливание и отвод дыма.

Установите на топку дверцы, после чего произведите ее монтаж на подготовленное основание. Когда топка готова, приступайте к устройству дымохода. Его можно сделать из труб. Их нужно стыковать между собой при помощи раструбов, а все швы смазывать термостойким герметиком. Чтобы сделать изогнутую часть, воспользуйтесь коленом.

Дымоход для самодельной печи

Дымоход крепите к стене хомутами и кронштейнами.Чтоб готовая печь обладала высокой пожаробезопасностью, тщательно заизолируйте узлы перехода дымохода сквозь перекрытие. Сделайте это при помощи базальтового картона и стекловаты.

Покройте стенку, которая находится за камином, термостойким материалом. Ту же операцию произведите для пола около отопительного прибора.

На завещающем этапе можете облицевать печь.Самодельные дровяные печки нужно размещать в месте, где можно обеспечить постоянный приток воздуха.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина — 0,12 м³;
• песок — 0 , 3м³;
• дверка прочистная — 1 штука;
• задвижка печная — 1 штука;
• колосниковая решетка — 1 штука;
• душники — 2 штуки;
• сталь листовая толщина — 3 мм и размером 0, 25 м²;
• рубероид — 1,5 м²;
• цемент — 15 килограмм.

Камин «мини» и его порядовая схема кладки.

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

• открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
• прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
• предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
• задвижка для регулировки тяги.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Этапы строительства

1. Подготовка материала

• Для кладки основного корпуса камина необходимо выбирать полнотелый кирпич.
• Для строительства стенок топливника лучше использовать огнеупорный кирпич.
• В качестве раствора можно использовать готовую смесь или приготовить самостоятельно.

2. Подготовка инструмента

• резиновый молоток;
• кирка;
• широкая кисть;
• рулетка;
• шнур;
• пассатижи, угольник;
• мастерок, отвес;
• линейка, строительный уровень.

3. Закладка фундамента

• выкопать котлован, глубиной не меньше 0,5 метра, ширина должна быть немного больше самой конструкции;
• засыпать котлован камнем бутовым, укрепить с помощью жидкой глины;
• проложить рубероидом в 2 слоя;
• установить опалубку;
• после полного застывания фундамента (в среднем 4 недели) проложить войлоком, пропитанным в жидкой глине и вывести два ряда кирпича.

4. Каминная кладка

• отступив от фундамента 4-5 см выложить сначала внешнюю часть первого ряда, затем внутреннюю;
• выровнять кирпичи с помощью планки и угольника;
• произвести соотношение диагоналей, разница не должна превышать 5 мм;
• последующие ряды выложить также.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм. Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Устройство камина

Перед тем, как сложить порядовку камина своими руками, необходимо разобраться, из каких частей вообще состоят подобные конструкции, изучить устройство камина и его составляющих.

Любой камин включает в свой состав следующие элементы:

• Топка;
• Зольник;
• Колосниковая решетка;
• Корпус (портал);
• Дымоход.

Важнейшим делом, от которого зависит качество камина и его эффективность, является выбор материалов для его обустройства. Неплохим вариантом будет конструкция, выложенная из кирпича. Топка обычно выкладывается из шамотного кирпича, выдерживающего высокие температуры, а остальная кладка выполняется из обычных красных керамических кирпичей. Если мы строим своими руками камин из кирпича, можно приобрести готовую металлическую топочную камеру, а уже вокруг нее выложить остальные элементы камина.

Основание печи и кладка камина

Необходимый материал, который понадобится для того, чтобы сложить камин — готовая смесь печного раствора. Если вы предпочитаете сами приготовить ее, а не покупать, тогда вам понадобится:

• глина, как основной вяжущий материал при кладке камина;
• песок — вещество, являющееся заполнителем, он не должен содержать посторонние примеси;
• цемент добавляют в глинопесчаный раствор, особенно он необходим при работе над наружным дымоходом, находящимся выше кровли. Рекомендуется использовать высококачественный цемент 400 марки;
• термостойкий клей, используемый при кладке огнеупорного (шамотного) кирпича.

Каждый складываемый ряд тщательно измеряется уровнем. Топку камина кладут из огнеупорного кирпича. Стены камина не перевязывают с топкой, так как шамотный и красный кирпичи по-разному реагируют на повышенное тепло. У них разный коэффициент расширения под воздействием высоких температур, поэтому, если повязать топливник со стенками камина, печь может просто развалиться. Поэтому между внешними стенками камина и топкой должен быть воздушный карман. Камин с камерой горения дров в форме / наиболее эффективен. До того как из печи сделать камин, необходимо выбрать образец портала и уже при кладке топливника формировать портал.

Конечно идеальным, точнее, настоящим камином является печь с открытым порталом, однако, некоторые хозяева предпочитают устанавливать на камин стеклянную дверцу, место под нее оставляется на втором ряду, а стыки в кладке делаются посередине кирпичного ряда, но, ни в коем случае, не с краю.

Воздушные карманы можно наполнить кирпичным боем, они, подобно камням в каменке, будут долго держать тепло. Сверху устанавливается стеколомагниевый лист, который может выдержать тысячеградусную температуру.

На заднюю часть топки, поверх стекломагниевого листа три кирпича укладываются таким образом, чтобы с передней стороны оставалось место для отвода дыма. Сразу за лицевой частью на фасадной стороне укладывается металлический уголок, по которому ведется стяжка ряда, в которую прячут уже верхние печные ленты, исходящие от дверцы.

Глубина топливника связана с высотой портала в соотношении один к двум или два к трем. Меньшая глубина вызовет задымление, большая уменьшит теплоотдачу. А сам камин не должен превышать 1/50 объема помещения.

Конструкция каминной топки

Конструкция и размеры вашего камина из кирпича определяют не только отопительные способности вашего агрегата, но и его долговечность. От того, какая кладка каминов производится и зависит его теплоотдача, а также потребление топлива. Тут даже акцент не нужно делать, на дровяной, угольный, принцип определения проекта камина из кирпича с порядовкой решает сам собой все. К примеру, открытый топочный канал или закрытый, все эти нюансы достаточно важные, и зачастую многие новички даже не догадываются обо всех моментах. Поэтому кладка вашего камина своими руками, выполняться должна специалистами, с экономить удается только тем, кто имеет опыт в подобных делах. Ведь новички всегда допускают ошибок, исправлять которые бывает очень сложно, а главное финансово накладно. Нужно понимать принцип расшивки, какой материал использовать и еще очень много всевозможных нюансов.

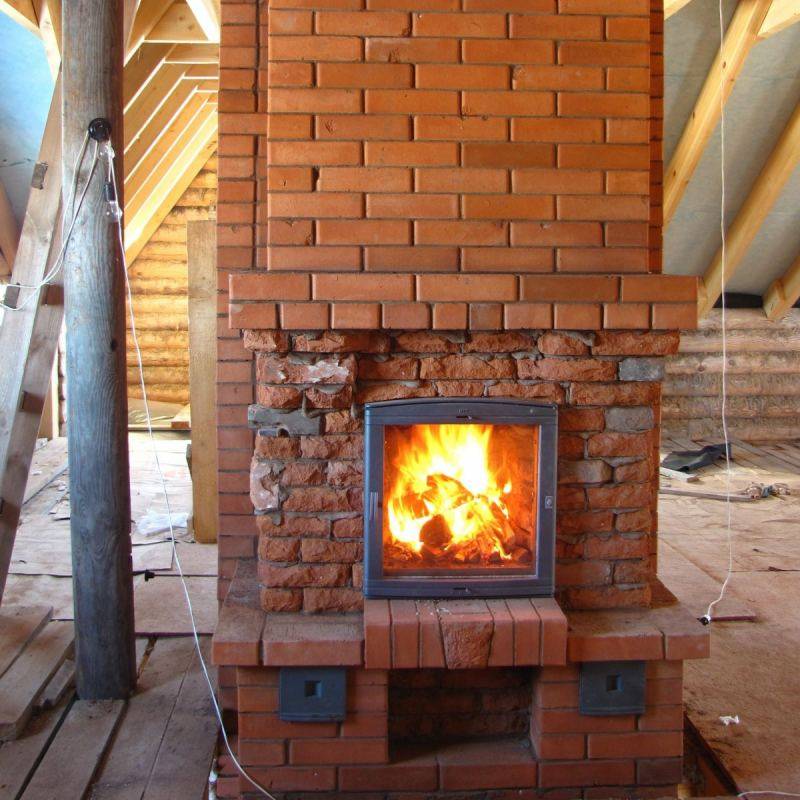

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

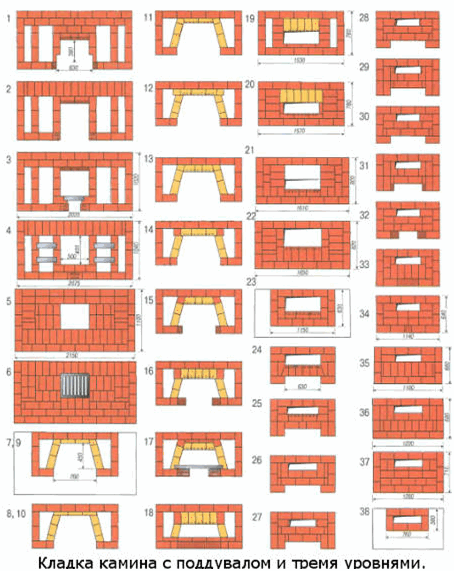

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

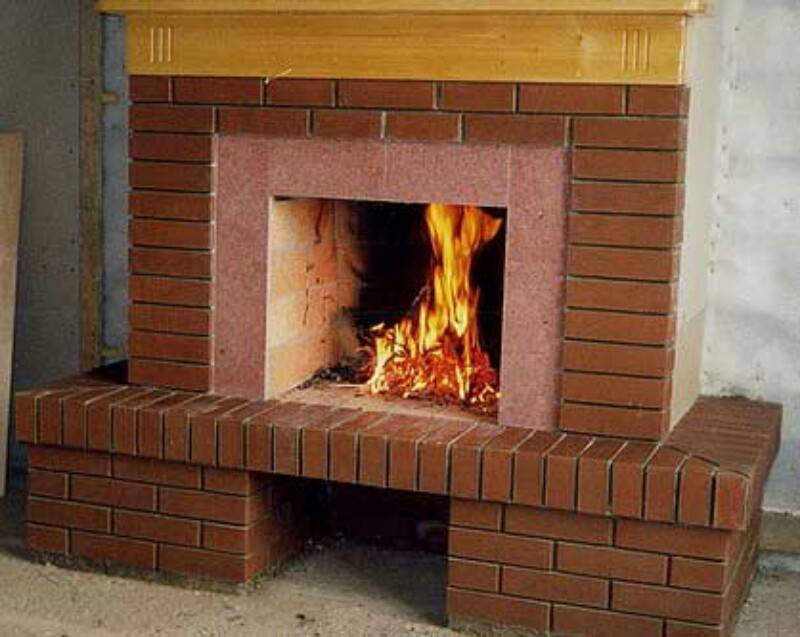

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента. Нужно приобрести шиберную заслонку и металлический уголок.

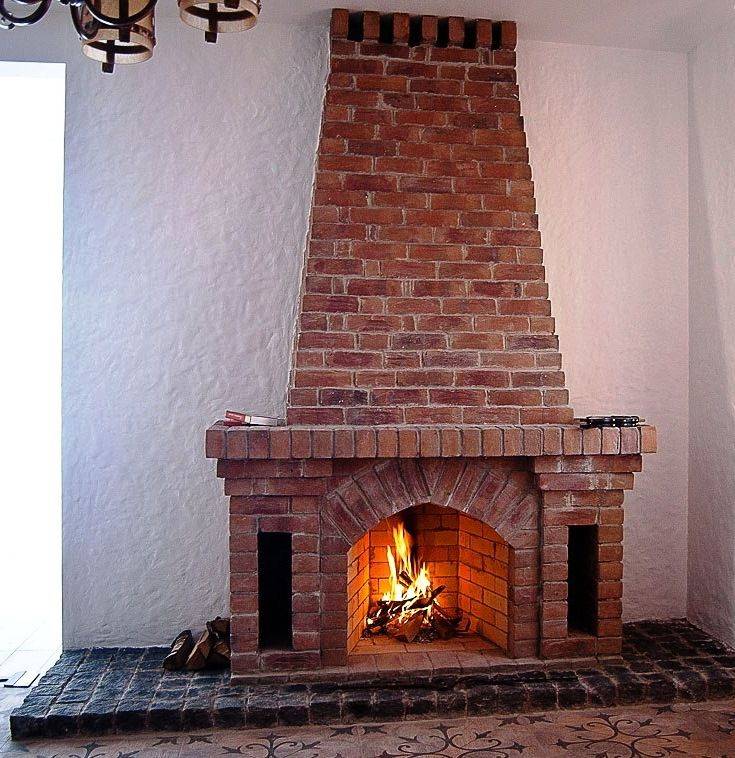

Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

300-320 штук красного керамического кирпича; 130-150 штук шамота; 2 мешка печной или огнеупорной кладочной смеси; 4 мешка обычного песка; 1 мешок цемента; 3 метровые узкие пластины из металла и уголок; шибер и прочистная дверка.

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

 устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Виды беседок с красивыми каминами.

Кладка камина из кирпича

Работы по возведению камина начинаются с закладки фундамента. Под камин закладывается отдельный фундамент. Размеры площади фундамента делаем на 6 см больше цоколя камина.

Фундамент

1. Выкопать яму под фундамент на 10 см больше чем размеры готового фундамента и глубиной до 60 см.
2. На дно ямы засыпать щебень слоем до 15 см.Сделать утрамбовку.
3. Установить деревянную опалубку и обработать внутри битумом.
4. Уложить камни, битый кирпич и щебень.
5. Залить раствором, приготовленным из цемента и песка в соотношении 1:3. Раствор должен быть тщательно вымешан и иметь однородный вид.
6. Полностью залитый фундамент выровнять и сделать контроль горизонтали.
7. Накрыть фундамент пленкой и дать выстояться в течение недели.

Кладка камина

Дня за три до начала работ над кладкой камина нужно замочить глину добавляя воду небольшими порциями, чтобы раствор не был слишком густой. Качество кладки зависит от качества приготовленного раствора. Готовую глиняную пульпу заливают в промытый высушенный песок и тщательно перемешивают до состояния густого киселя. Из готовой смеси катают небольшие палочки толщиной до 15 мм. При отличном качестве раствора палочки не будут распадаться и прилипать к рукам.

Сделать тщательную калибровку кирпичей. На готовый фундамент уложить гидроизоляцию, это может быть рубероид, застеленный двумя слоями.

К работе все готово и можно начинать основной этап работ.

Для кладки первого ряда в раствор добавить до 30% от основной массы портландцемента. Составленную порядовку держат рядом с собой, чтобы периодически сверять точность выполнения работ. Уложив ряд и сделав проверку на сохранение геометричности, запланированной конструкции, нужно поставить в проекте отметку. Кладка каминной конструкции — работа кропотливая, а такой контроль значительно упростит поставленную перед собой задачу.

Мастерок или кельма используются для кладки сплошных рядов. Топливник и дымосборник лучше укладывать вручную. Толщина шва не должна быть больше 5 мм. Раствор выкладывать на середину кирпича в таком количестве, чтобы он не выходил за края кирпича.

Кладка топливника, дымосборника и каналов проводится с особой тщательностью. Излишки раствора необходимо удалять

Очень важно помнить что эти элементы камина внутри не поддаются штукатурке

Для красивой качественной кладки изогнутого свода нужно установить кружало — временную опалубку. Уложив первый кирпич посередине свода продолжить кладку в обе стороны.

Монтаж дымохода

проверять ее вертикальность. протирать смоченной в жидкой глине тряпочкой

Намного проще будет проведение работ, связанных с установкой дымохода, если использовать в дымовой шахте специальные трубы. Это могут быть дымоходы из керамических труб, модульные из нержавеющей стали, тонкостенные конструкции из кислотоупорной и термостойкой стали.

Установка металлических элементов

Во время монтажа конструкции камина в швы укладывают металлическую арматуру оставляя зазоры до 8 мм. Укладывать много металлических элементов в кирпичную кладку нежелательно, но и обойтись без них совсем не получится никак. Каминная топка и вьюшка должны быть обязательно.

Рамки топливника и задвижки ничем не крепятся, они прекрасно держатся на приготовленном растворе. Установка задвижки делается на высоте 2 метров.

Декоративная отделка

затирку швов.

Если все же у вас есть желание заняться отделкой камина, используйте для облицовки специальные гладкие или узорчатые изразцы, способные прекрасно держаться на горячей поверхности камина.

Сегодня можно приобрести порталы от производителей каминов из натуральных материалов разного качества. Это может быть травертин, мрамор, камень. Готовые порталы смогут по достоинству украсить сложенный вами камин и придать ему еще большей уникальности и красоты.

Отличным дополнением к камину будет специальный каминный набор, изготовленный из цветного или чугунного кованного металла. В наборах всегда есть щипцы, багор, метелка и совок. Защитить расстеленный у камина ковер от случайно упавшего уголька может красивый и практичный экран.

Проектирование камина

Когда мы строим камины из кирпича, первым делом нужно создать проект, в котором отображаются все необходимые размеры конструкции и ее параметры:

1. Создание чертежа. На этом этапе обычно подбирается место для установки камина и рассчитываются его размеры. Когда эти параметры известны, камины с подробным описанием необходимо изобразить на бумаге, соблюдая масштаб и проставляя все размеры. Разумеется, чертеж также должен учитывать грамотное проведение дымохода через все перекрытия, а также расположение поддувала и конструкцию топки.
2. Подготовка инструментов и материалов. Серьезная вариативность материалов возможна только при их подборе для облицовки. Так, отделка может выполняться с использованием красного керамического кирпича или декоративной плитки. В рассматриваемом примере будет рассматриваться первый вариант.

Набор материалов для кладки камина с указанными параметрами выглядит следующим образом:

• Шамотный кирпич марки не ниже М200 для формирования топки;
• Красный керамический кирпич в количестве 250 штук (желательно взять с запасом около 10%);
• Материалы для заливания фундамента и кладки кирпича (цемент, просеянный песок, гравий и вода);
• Гидроизоляционный материал для укладки фундамента;
• Ровные доски для опалубки;
• Колосниковая решетка;
• Металлическая дверца;
• Заслонка;
• Поддувало;
• Металлическая проволока и пруты, необходимые для армирования конструкции;
• Проволока толщиной 0,8 мм для перевязок;
• Асбестовый шнур.

Перед тем, как сделать камин в доме своими руками, нужно заготовить следующий набор инструментов:

• Мастерок;
• Рулетка и маркер;
• Ровное правило;
• Болгарка;
• Уровень, отвес и угольник;
• Строительный степлер;
• Штыковая и совковая лопата;
• Строительный миксер или дрель с соответствующей насадкой;
• Резиновый молоток для выравнивания кирпичной кладки;
• Обычный молоток для установки опалубки.

Основные виды уличных каминов

Популярность уличных каминов растет с каждым летним сезоном. Это заставляет производителей внедрять на рынок все новые их виды. Какие только не встретишь камины — низкие и высокие, большие и маленькие, круглые и квадратные, открытые и застекленные. Этот список можно продолжать еще долго. Мы же остановимся лишь на основных видах уличных каминов.

Декоративный камин

Этот камин обычно используется для украшения веранды и сада. Его еще называют садовым камином. По форме может быть любым — все зависит от желаний заказчика. Чаще всего его изготавливают по технологии каменной кладки и дополнительно облицовывают декоративным камнем, а также размещают различные фрески и гравюры. Что касается отопительных функций, то он превосходит другим виды, так как имеет классическую конструкцию. Однако, излишний декор и особенности оформления конструкции часто мешают отдавать ему много тепла. Но согреться в холодный летний или осенний вечер вполне хватает.

Декоративный камин добавит дачной веранде уют

Передвижной камин

Отличается мобильностью и оригинальностью конструкции. Чаще всего устанавливается на ножки или колесики, не имеет ярко выраженного дымохода. Как правило, это открытые конструкции, напоминающие чашу или коробку с костром. Из материалов используется камень, гранит, мрамор. Несомненным достоинством такого камина является то ,что его можно свободно передвигать по всей территории, а также убирать в зимнее и дождливое время. Из минусов — относительно низкая теплоотдача, чуть более сильная, чем от классического хорошего костра.

Передвижной камин похож на костер в чаше, что может стать отличным дизайнерским решением

Кладка камина из кирпича

Чтобы заметно облегчить кладку, рекомендуется обрисовать контуры камина на стене. Изначально, кирпичи выкладываются без добавления каких-либо смесей и материалов, что позволяет обеспечить предельную подгонку. После этого используется двойной слой рубероида, если вам необходима хорошая гидроизоляция.

Немаловажная роль заключается в правильной последовательности при укладке. Боковые и задние части камина следует выложить первым делом. Далее можно заняться наружной частью и только после этого приступить к кладке середины.

Скорость и невнимательность в этом процессе может сыграть злую шутку с работоспособностью камина. Поэтому приступать к следующему ряду при укладке следует только после завершения предыдущего ряда.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

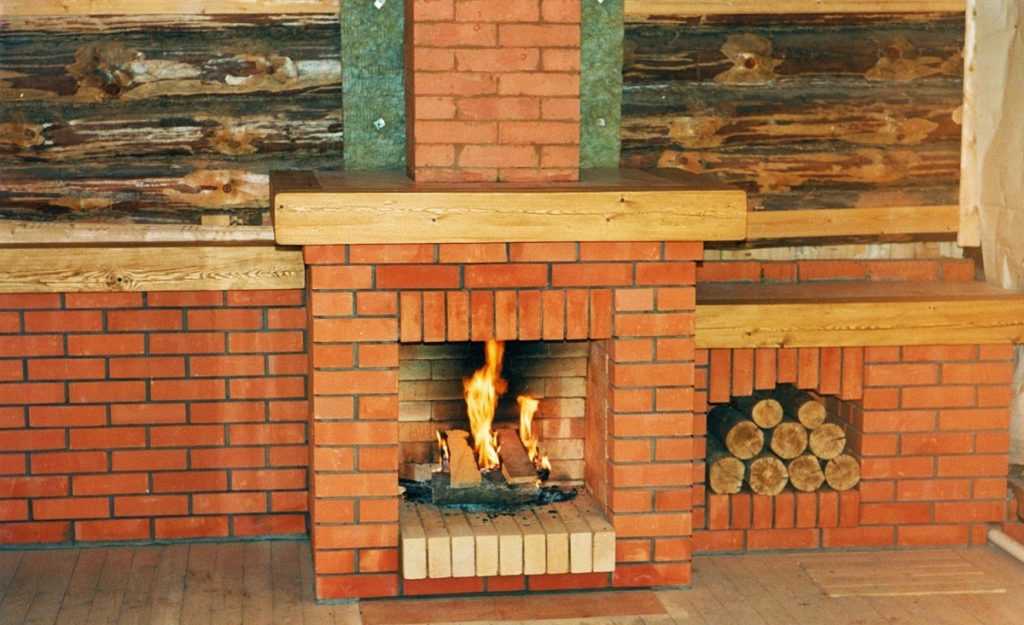

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Чертеж углового камина с высокой аркой

Когда выкладывают камины — размеры чертежи являются обязательной частью проекта. Камины угловые с арками не имеют никаких конструкционных или технологических особенностей по сравнению с другими вариантами. Главное их отличие заключается в наличии в проекте каминов большой и высокой арки, опирающейся на вертикально расположенные стены портала топливника. Боковые стены конструкции наклонены.

С целью избежания попадания сажи в топку заднюю стену делают прямой, а где-то с середины арки выполняют ее наклон, тем самым образуя зуб. Изнутри топливник выкладывают огнеупорным кирпичом. Дымовую трубу делают круглой, утепляют и обкладывают кирпичной кладкой.

Камины в России

В России камины приживались долго, в условиях сильных морозов в основном использовались печи, даже во дворцах. По инициативе Петра I первый камин появился в его резиденции, по его приказу у каждого дворянина в доме должен был быть установлен камин.

Однако отопить помещение только им не удавалось, поэтому по-прежнему использовались печи. Елизавета, которая пришла к власти после Петра не поддержала моду на камины, строились только печи, а вот Екатерина, оценила по достоинству уникальную конструкцию, и по ее приказу камины начали производить в России.

Они стали обязательным атрибутом не только знатных особ, но и простолюдин.
