Основное описание
Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.
Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.
Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.
Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.
Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.
| Страна | Россия |
| Производитель | ГлобалВент |
| Диаметр мм | 200 |
| Давление Па | 400 |
| Воздухообмен, м3/час | 800 |
| Применение | Для офиса / Для магазина / Для дома / Для вентиляции |
| Серия модели | Climate |
| Напряжение Вт | 220 |
| Мощность, кВт | 0,44 |
| Фазность | 1 |
| Состав | Оцинкованный |
| Назначение | Общее / Коммерческое / Промышленное / Специальное |
| Вид установки | Приточно-вытяжная |
| Тип рекуператора | Пластинчатый |
| Вес | 60 кг |
| Мощность нагревателя кВт | 9,0 |
| Размер мм | В-304 Д-786 Ш-1202 |
| Метод нагрева | Водяные |
| Тип установки | Горизонтальная |
| Гарантия от производителя, мес | 24 |
| Вентиляционные установки | да |
| Пульт управления | да |
Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.
Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.
Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.
- Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
- Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
- Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
- Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
- Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.
L — Приток слева если смотреть на установку со стороны улицы.
R — Приток справа если смотреть на установку со стороны улицы.
**E — electrical heater (электрический нагреватель)
*** W — water heater (водяной нагреватель)
****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.
***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.
****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.
Установка системы приточной вентиляции своими руками
Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.
Приточный проветриватель для частного жилья можно установить самостоятельно
Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:
Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.
-
- В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
- Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.
В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.
После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.
- Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
- Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
- Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
- После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
- Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.
Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.
- Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.
Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.
После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.
Плюсы и минусы отопления с калорифером
Система обогрева дома, основывающаяся на подаче прогретого до установленной температуры воздуха непосредственно в дом, представляет особый интерес для владельцев собственного жилья.
Такая конструкция отопительной системы состоит из следующих важных узлов:
- калорифера, выступающего в роли теплогенератора, подогревающего воздух;
- каналов (воздуховодов), по которым поступают нагретые воздушные массы в дом;
- вентилятор, направляющий хорошо прогретый воздух по всему объему помещения.
Преимуществ у системы такого типа много. К ним относится и высокий КПД, и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, и возможность объединить ее с климатической системой, и малая инерционность, в результате чего прогрев больших объемов происходит очень быстро.
Галерея изображенийФото из Калорифер — нагревательный прибор, предназначенный только для обработки воздушного потока без изменения влажности обрабатываемой массыКалориферами оснащаются системы воздушного отопления и кондиционирования, осуществляющие подмес свежей порции воздуха с улицы к циркулирующему внутри потокуВ системах воздушного отопления нагреваемый калорифером воздух нагнетается в помещение при помощи вентилятораВеским плюсом использования калориферов считается их возможность в максимально быстром темпе обогреть большие по площади и объему помещения, в том числе цеха, торговые комплексы, складыОборудование для нагревания воздухаСистема кондиционирования с калориферомВоздушное отопление с калориферомБыстрый обогрев больших площадей
Для многих домовладельцев недостатком является то, что монтаж системы возможен только одновременно со строительством самого дома и затем дальнейшая модернизация ее невозможна.
Минусом является и такой нюанс, как обязательное наличие резервного питания и потребность в регулярном техническом обслуживании.
У нас на сайте есть более подробные материалы по устройству воздушного отопления в доме и коттедже. Рекомендуем вам ознакомиться с ними:
- Воздушное отопление своими руками: все про воздушные системы отопления
- Как устроить воздушное отопление загородного дома: правила и схемы сооружения
- Расчет воздушного отопления: основные принципы + пример расчета
Водяной калорифер: принцип действия и предназначение
Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.
Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

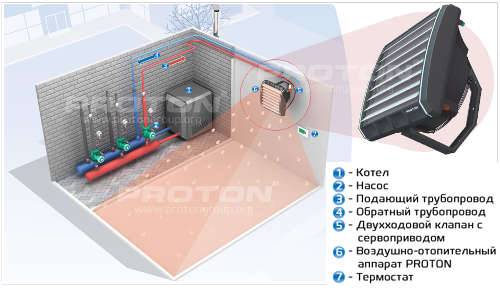

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух
Воздухонагреватель водяной: особенности конструкции и функционирования устройства
Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.
Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.
В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.
Конструкция водяного калорифера включает такие обязательные детали:
- насос для циркуляции теплоносителя;
- трехходовой клапан;
- арматура конструкции;
- блок управления;
- узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.
Схема строения электрического калорифера
Калорифер водяной для приточной вентиляции: принцип работы и сфера использования
Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.
Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.
Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.
Схема установки калориферов в приточную вентиляцию
Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.
Неисправности
- Самая распространенная проблема – неисправность электродвигателя тепловентилятора.
- Не исключены неприятности, связанные с попаданием инородного тела (проволоки, веревки, нитки) на вал электродвигателя, вследствие чего происходит чрезмерное нагревание обмотки. В этом случае заменяется весь электродвигатель тепловентилятора.
- Другая причина поломки – отключение функции защиты от перегрева, из-за чего термостат не реагирует на превышение температурного порога. В результате перегорает нагревательный элемент и проводка тепловентилятора.
- Иногда причиной поломки становится повышение напряжения в электросети. В целях профилактики следует регулярно сдавать тепловентилятор на технический осмотр.
- Часто перегрев тепловентилятора случается по причине засорения выходного и входного воздушного отверстия инородными предметами.
- Устройства редко ломаются по причине износа переключателей, термостатов и предохранителей. Иногда происходит поломка ТЭНа, но это сложный случай, и тогда прибор подлежит ремонту в мастерской.
Перед началом самостоятельного ремонта определите действие гарантии вентилятора, так как устройство, которое подвергалось вскрытию, автоматически снимается с нее.
Второе правило – никогда не проводить самостоятельного ремонта, если нет уверенности в качественном завершении его.
Первым делом разберите корпус устройства. Для этого выкрутите болты, которые соединяют две части корпуса. Используйте отвертку с плоской или крестовой насадкой. Когда обе части корпуса будут сняты, осмотрите содержимое вентилятора и поищите перегоревшие части.
Если таковые имеются, замените их на новые. При этом убедитесь, что подобное не случится вновь. Если осмотр не дал положительных результатов, значит, проблема сложнее.
Обнаружить ее можно несколькими методами:
- Первый метод основан на поиске оборванного контакта в соединительном проводе. Иногда решить проблему помогает замена всего шнура, а иногда проводится частичная замена при правильном соединении и изоляции провода.
- Второй метод предполагает замену предохранителя тепловентилятора. Существует два вида предохранителей, они расположены рядом друг с другом.
- Один служит для термической защиты, другой – для температурной. При помощи тестера проверьте работоспособность. Если через них не проходит ток, производится замена.
- Третий метод связан с неисправностью нагревательных спиралей, когда вентилятор работает, а обогрева нет. В этом случае нужно определить место разрыва контактов и соединить их.
- Четвертый метод требует замену блока переключения режимов нагревания. В большинстве случаев такие запчасти изготавливаются в Китае и иногда выходят из строя в силу низкого качества.
- Пятый метод – исправление самой сложной поломки: сгорание электродвигателя прибора. Вероятность покупки нового тепловентилятора в этом случае граничит по стоимости с ремонтом, потому что чаще требуется замена электродвигателя полностью.
Евгений Филимонов
Задать вопрос
В случае поломки прибора приобретаются запчасти для замены, если их невозможно отремонтировать. Средняя цена крупных деталей, таких как спираль и электродвигатель, варьируется от 600 до 1000 руб.
Мелкие детали вроде переключателя и шнура будут стоить от 50 до 120 рублей.
Принцип работы водяного калорифера
Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.
Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.
При этом сам процесс подогрева воздушных масс выглядит следующим образом:
- горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
- теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
- для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.
Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.
Преимущества и недостатки
Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.
К преимуществам устройств для подогрева воздуха причисляют следующее:
- По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
- Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
- Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
- Направлением потоков теплого воздуха можно управлять.
- Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
- Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.
Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.
Вентилятор
От строения этого модуля зависит срок службы, уровень производимого шума и необходимость чистки.
Осевой
Похож на пропеллер в привычном для нас понимании. У него имеются 3-8 лопастей, которые изготавливают из пластика или металла. Это простой и бюджетный механизм, поэтому в бытовых вариантах он встречается чаще всего. Еще одно достоинство: деталь не требует ухода и достаточно изредка смазывать ее машинным маслом.
И все бы хорошо, но вот гудят такие изделия сильно. Поэтому включать их в ночное время не очень комфортно.
Радиальный
Такой элемент характерен для плоских горизонтальных обогревателей. Выглядит как колесо, по окружности которого размещены частые параллельные лопасти. Воздух нагнетается за счет центробежного ускорения.
Выдуваемый поток у них ровнее, чем у осевых. Если колесо хорошо сбалансировано, а лопасти смазаны маслом, то и шума создается немного.
Тангенциальный
Имеет цилиндрическую форму и 20-30 крыльев, расположенных параллельно. Он самый производительный и тихий, но из-за особенностей конструкции используется не во всех устройствах. Среди напольных моделей не встречается этот тип в колоннах. А вот в настенных и потолочных экземплярах аксессуар такого типа не редкость. Огорчает только потребность в регулярной чистке.
Сообщества › Гараж Мечты › Блог › Часть 10. Отопление.
Честно сказать, мониторил я интернет кто чем и как топится — больше года.Понял одно — самое быстрое отопление, это «воздушное» то есть когда воздушный поток разносит по помещению теплый воздух.Это гораздо быстрее чем классическими радиаторами/батареями топить помещение.С батареями пока прогреешь весь объем воды/антифриза в системе, пока сами батареи разогреются и начнут отдавать тепло — пройдет достаточное количество времени.

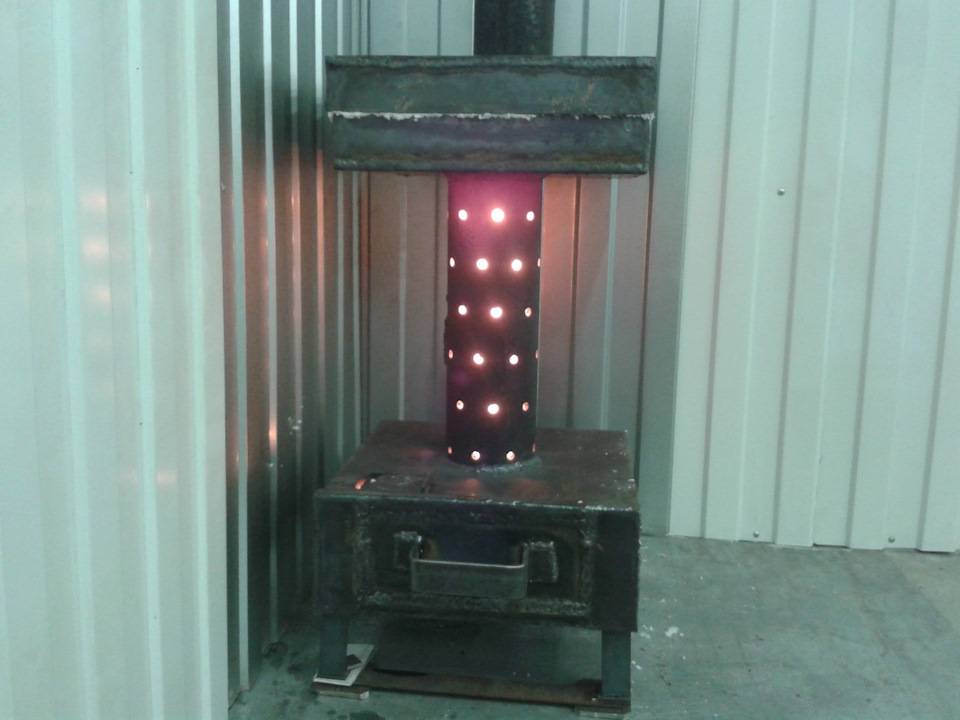

Самое распространенное отопление в мастерских, буржуйки на основе отработки, я вычеркнул из списка сразу — потому как у самого этой отработки очень маленькое количество скапливается, а покупать ее, возить, заправлять баки — суета, причем не чистая, да и немного опасно это дело(есть пожаробезопасные буржуйки, но все равно — не мое.).
Точно так же, сразу вычеркнул из списка разного рода газовые и дизельные пушки, так как они сжигают кислород в помещении, и со временем там становится невозможно находится.Электрические пушки так же не подходили, по причине того что для большого помещения нужно около 20 кВт электричества, а я всего располагаю
15 Квт(может чуть больше) энергии. Да и дорого это, если по счетчику платить.
Так же рассматривал разного рода разновидности булерьянов, и даже купил в Уфе, на одном сайте объявлений самый большой б/у булерьян на 16труб(топка 110см) для быстрого прогрева мастерской… в итоге когда его транспортная компания мне привезла, я осознал что он реально огромный и я устану его кормить, плюс к нему дрова нужны и место их хранения… выводить трубу диаметром 180мм на 6 метровую высоту… запах дыма…в общем перепродал с плюсом.
Так же, вспомнив давний опыт отопления шиномонтажки зимой, промерзлого помещения с ночи, где довольно в короткий срок прогревалось помещение с помощью ИК обогревателей, рассматривал расположение этих самых ИК обогревателей в районе рабочей зоны… но их нужно такое количество, что сеть не выдержала бы, да и цена не особо располагала к ним. Можно конечно было пленочные обогреватели использовать, но в таком случае подготовка потолка нужна была бы близкая к идеальной для закрепления этих пленок.
В итоге я пришел к такой теме как тепловентилятор с водяным теплоносителем, такой как volcano.
Характеристики у него довольно заманчивые — отдача до 60кВт энергии.За час более 5000 кубов воздуха через себя может прогнать. Устанавливают во всех крупных торговых центрах и автосервисах, а также в парниках…Я себе искал по объявлениям б/у модель VR1, под мои требования самое то, но случайно попалась в те же деньги б/у модель VR2(отличие от VR1 что у VR2 двойной теплообменник, при всех тех же остальных параметрах)… опять же, доставили транспортной компанией с подмосковья. Цена с доставкой почти 60% от цены нового. 20тр.
Остался вопрос чем греть теплоноситель(воду или антифриз)?!Так как мне нужно без лишней суеты(доставка и растопка дров, отработки…) быстро разогреть мастерскую в редкие дни когда я пожелаю там появится, то выбор был между газовым или электрическим котлом.Газовый котел более мощный и экономный, но остается суета в виде замены и подвоза газовых баллонов, плюс по технике безопасности баллоны нельзя хранить в помещении…

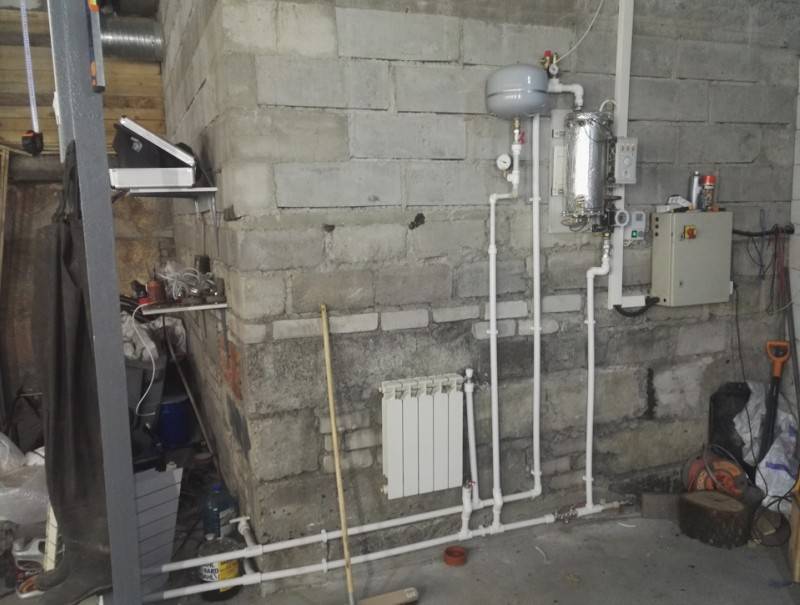

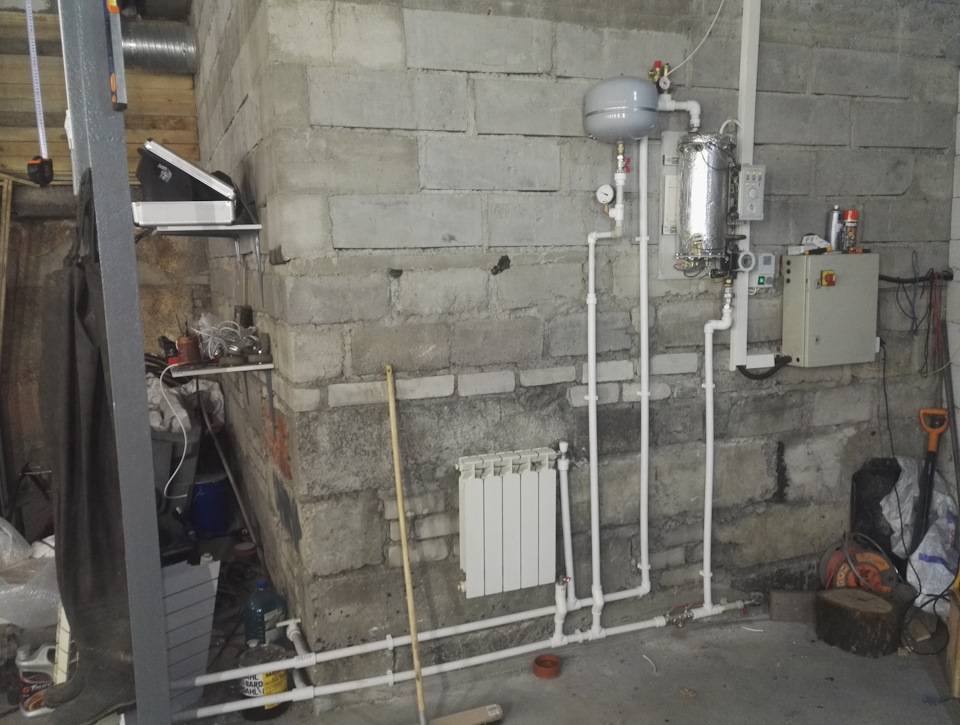

В итоге получилась вот такая картинка, пока что на обычной воде для испытаний.(позже залью незамерзающий теплоноситель)
Подвесил тепловентилятор, повернул и направил поток воздуха жалюзями в рабочую зону…
Классификация калориферов
Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые.
Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.
Наиболее популярны паровые и водяные калориферы. Как первые, так и вторые по форме поверхности делятся на 2 подвида: ребристые и гладкотрубные. Ребристые калориферы по геометрии ребер бывают пластинчатыми и спирально-навивными.
Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе
По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется.
В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:
- СМ — самая малая с одним рядом труб;
- М — малая с двумя рядами труб;
- С — средняя с трубами в 3 ряда;
- Б — большая, имеющая 4 ряда труб.
Водяные калориферы в процессе эксплуатации выдерживают большие температурные колебания — 70-110⁰. Для хорошей работы калорифера этого типа вода, циркулирующая в системе должна быть нагретой максимум до 180⁰. В теплое время года калорифер может выполнять роль вентилятора.
Принцип работы и конструкция водяного калорифера
Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.
Виды обогревательных устройств для приточной вентиляции
Все калориферы для приточной вентиляции можно разделить на две основные группы:
- Использующие теплоноситель.
- Не использующие теплоноситель.
В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.
Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.
Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.
Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.
Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.
Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.
Плюсы и минусы использования
К достоинствам можно отнести:
- Высокая эффективность.
- Простота устройства, надежность.
- Компактность, возможность размещения в небольших объемах.
- Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).
К недостаткам относятся:
- Необходимость наличия теплоносителя или подключения к сети электропитания.
- Несамостоятельность работы — необходимо оборудование для подачи воздуха.
- Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.
Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.
