Калькуляторы расчета параметров регистра отопления

Виды

Определяющим параметром при выборе подобного прибора является скорость движения теплоносителя в конструкции, а также показатель теплоотдачи. Исходя из вышеперечисленных свойств, можно выделить два вида регистров.

• Секционные приборы – этот тип продукции обычно состоит из двух либо более труб, имеющих большой диаметр. Соединены элементы между собой патрубками с сечением, равным сечению подающей магистрали. Такие конструкции рекомендованы для систем с принудительной циркуляцией теплоносителя, поскольку внутри образуется избыточное гидравлическое сопротивление.
• Змеевиковые регистры изготавливаются из одной трубы, которая изгибается соответствующим образом. Самостоятельное производство таких приборов представляет собой довольно трудоемкую задачу. Для увеличения циркуляции труб они могут дополнительно соединяться патрубками, однако, это не является обязательным условием при изготовлении конструкций.

А также классифицировать отопительные приборы можно, принимая во внимание тип материала, из которого изготовлен агрегат. В продаже можно встретить следующие виды регистров:

• стальные приборы устанавливаются в систему отопления при помощи сварки. От качества проведенных работ будет напрямую зависеть срок службы устройства;
• чугунные изделия примечательны простотой монтажа, поскольку приборы оснащаются фланцевыми монолитными соединениями. В ходе установки к системе приваривают еще один фланец, после чего при помощи болтов прикрепляют к стене;

• продукция из алюминия широко востребована за счет минимального удельного веса, стойкости к процессам коррозии, а также отсутствию на конструкции сварочных швов. Выпуск изделий осуществляется путем монолитного литья, главным минусом алюминиевой продукции является высокая стоимость;
• биметаллические устройства изготавливаются из отопительных труб специального типа со стальным сердечником. Кроме того, система имеет медные либо алюминиевые пластинчатые элементы. Как правило, для производства продукции применяются трубы небольшого диаметра, который не превышает 50 мм. За счет своих особенностей подобные приборы чаще всего устанавливают в производственных либо торговых помещениях с небольшой площадью.

Кроме вышеперечисленных материалов, для изготовления отопительных регистров используется медь. Такие приборы устанавливают в сетях с медным трубопроводом. Это сырье отличается высокими показателями теплоотдачи, поэтому конструкция необязательно должна быть большого размера. Медь также примечательна своей пластичностью, за счет чего легко поддается изгибанию. Однако конструкции из меди имеют недостатки – дороговизна изделий, а также требовательность материала к условиям эксплуатации.

Сырье также отличается мягкостью, поэтому конструкция нуждается в дополнительной защите, которая выполняется при помощи специальных кожухов либо экранов.

Рассматривая разновидности регистров, стоит разделить продукцию на стационарные и передвижные модели. Нагрев теплоносителя в стационарных конструкциях происходит при помощи котлов, передвижные устройства нагреваются от ТЭНов, работающих от электросети.

Расчет регистров

При известной площади помещения, диаметре и длине труб можно рассчитать количество регистров для обеспечения комфортной температуры. При высоте помещения 3 м каждый погонный м трубы способен обогреть площадь:

Внешний диаметр трубы (мм) Площадь обогрева (м²)

• 25 — 0,5;
• 32 — 0,56;
• 40 — 0,69;
• 57 — 0,94;
• 76 — 1,19;
• 89 — 1,37;
• 110 — 1,66;
• 133 — 2;
• 159 — 2,43.

Схема монтажа водяного отопления с электроподогревом.

Чтобы согреть 1 м² площади комнаты, нужно:

• 2 м трубы, имеющей диаметр 1/2 дюйма;
• 1,5 м трубы, имеющей диаметр ¾ дюйма;
• 1 м трубы, имеющей диаметр 1 дюйм.

Эти данные помогут в решении вопроса о том, какие трубы лучше выбрать в той или иной ситуации для изготовления регистров.

После выполнения расчетов может оказаться, что для обогрева достаточно одного полотенцесушителя в ванной комнате и магистральной трубы большого диаметра в другом помещении.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

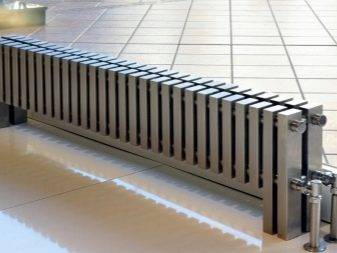

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Основные виды регистров

Наиболее востребованными видами данных отопительных систем считаются алюминиевые, чугунные и стальные регистры. Достаточно большим спросом пользуются элементы первого типа. Они характеризуются такими техническими параметрами:

Схема строения радиатора отопления.

1. Стойкость к коррозийным процессам.
2. Долгий срок эксплуатации.
3. Небольшой вес алюминиевых труб.
4. Отсутствие сварных соединений и стыков.
5. Достаточно высокий показатель теплоотдачи.

Такой параметр алюминиевых регистров, как отсутствие стыков и любых соединений, достигается благодаря монолитному литью. Главным недостатком этого вида отопительных систем считается их высокая цена. Алюминиевые регистры применяются исключительно в административных зданиях и жилых домах. В помещениях производственного назначения, как правило, применяются системы, которые сделаны из более прочных и надежных металлов.

Производятся также регистры из стали и чугуна. Базовая установка и монтаж первых считается не очень сложным процессом работы. Это связано с наличием в них монолитного фланцевого соединения. Как правило, к отопительному трубопроводу приваривают второй фланец и при помощи болтов соединяют их между собой. Этого бывает вполне достаточно. Стоимость чугунных отопительных регистров варьируется в пределах от 1600 рублей за 1 м.

Примеры подключения батареи.

Кроме стационарных систем, где главным источником тепла является котел, бывают и модели передвижные. В данном случае нагревание теплоносителя осуществляется непосредственно электрическим тэном. Работа таких устройств рассчитана на напряжение в 220 вольт. Регистры, которые функционируют на базе электроэнергии, снабжены специальной защитой от поражения током.

Передвижные регистры широко применяются для отопления различных объектов при их строительстве. Они используются для обогрева таких помещений, где исключается резкий подъем температуры. Относительно небольшие габариты таких отопительных систем, позволяют производить их частую перебазировку. Большинство переносных регистров имеют очень низкие эксплуатационные издержки. Их легко можно установить своими руками.

Достоинства оборудования

Основными достоинствами данной разновидности теплообменника можно считать:

• удобство в эксплуатации;
• легкость обслуживания (чистки);
• наличие большой теплоотдающей площади при малых габаритах;
• высокая пожаробезопасность;
• экономный расход электроэнергии при наличии ТЭНа;
• возможность использования в качестве полотенцесушителя;
• широкая область применения – можно устанавливать на складах, в производственных цехах, торговых павильонах и офисных зданиях, а также в больницах и поликлиниках.

Выводы

Если вы решили оборудовать свой дом данным типом отопительных приборов, советуем тщательно разобраться в особенностях его работы, а также изучить тонкости создания и установки регистров. Дополнительная справочная литература очень вам в этом поможет.

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке, представленном ниже.

Включаем компьютер, MS Office и начинаем расчет в Excel.

Исходные данные:

Исходных данных не много, они понятны и просты.

1. Диаметр труб Dв мм заносим

в ячейку D3: 108,0

1. Длину регистра (одной трубы) Lв м записываем

в ячейку D4: 1,250

1. Количество труб в регистре Nв штуках пишем

в ячейку D5: 4

1. Температуру воды на «подаче» t пв °C заносим

в ячейку D6: 85

1. Температуру воды на «обратке» t ов °C пишем

в ячейку D7: 60

1. Температуру воздуха в помещении t вв °C вводим

в ячейку D8: 18

1. Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

1. Постоянную Стефана-Больцмана C 0 в Вт/(м 2 *К 4) заносим

в ячейку D10: 0,00000005669

1. Значение ускорения свободного падения g в м/с 2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты расчетов:

1. Степень черноты излучающих поверхностей труб εавтоматически определяется по выбранному виду наружной поверхности

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

1. Среднюю температуру стенок труб t ст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

t ст =(t п +t о)/2

1. Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

dt=t ст — t в

1. Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

β=1/(t в +273)

1. Кинематическую вязкость воздуха ν в м 2 /с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

ν=0,0000000001192*t в 2 +0,000000086895*t в +0,000013306

1. Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

Pr=0,00000073*t в 2 -0,00028085*t в +0,70934

1. 16.Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

λ=-0,000000022042*t в 2 +0,0000793717*t в +0,0243834

1. Площадь теплоотдающих поверхностей труб регистра A в м 2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

A=π*(D/1000)*L*N

1. Тепловой поток излучения с поверхностей труб регистра отопления Q и в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

Q и=C 0 *ε*A*((t ст+273) 4 — (t в+273) 4)*0,93 (N-1)

1. Коэффициент теплоотдачи при излучении α и в Вт/(м 2 *К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

α и =Q и /(dt*A)

1. Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

Gr=g*β*(D/1000) 3 *dt/ν 2

1. Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

Nu=0,5*(Gr*Pr) 0,25

1. Конвективную составляющую теплового потока Q к в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

Q к =α к *A*dt

1. А коэффициент теплоотдачи при конвекции α к в Вт/(м 2 *К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

α к =Nu*λ/(D/1000)*0,93 (N-1)

1. Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =(D21+D25)/1000 =0,906

Q=(Q и +Q к)/1000

и в ячейке D28: =D27*0,85985 =0,779

Q’=Q*0,85985

1. Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

α=α и +α к

и в ячейке D30: =D29*0,85985 =8,4

α’=α*0,85985

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,
• Алюминий,
• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,
• угловая комната прохладнее других и требует большего количества радиаторов,
• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
• через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторовИсточник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м³ требуется 100 Вт тепла. Следовательно, 50 м³ потребуют 5000 Вт. В среднем, одна секция биметаллического радиатора выделяет 150 Вт при температуре теплоносителя 50 °C, а прибор на 8 секций выделяет 150 * 8 = 1200 Вт. С помощью простого калькулятора считаем: 5000 : 1200 = 4,16. То есть, для обогрева этой площади нужно примерно 4-5 радиаторов.

Однако, в частном доме температура регулируется самостоятельно и обычно считается, что одна батарея выделяет 1500-1800 Вт тепла. Пересчитываем среднее значение и получаем 5000 : 1650 = 3,03. То есть, должно быть достаточно и трёх радиаторов. Разумеется, это общий принцип, а более точные расчёты делаются исходя из предполагаемой температуры теплоносителя и тепловыделения радиаторов, которые будут установлены.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Видео описание

Пример, как рассчитать отопление в частном доме при помощи онлайн-калькулятора в этом видео:

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АкваХит» за помощь в создании материала. Компания «АкваХит» – специализируется на услугах по подбору, поставке, монтажу и обслуживанию оборудования для систем отопления, водоснабжения и учета тепла. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

• для резки: болгарка, плазморез или газовая горелка (резак);
• рулетка и карандаш;
• молоток и газовый ключ;
• строительный уровень;

Материалы для сварки:

• электроды, если используется электросварка;
• проволока, если газовая;
• кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
2. Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
4. Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
5. В первую очередь к секциям привариваются заглушки.
6. К последним привариваются сгоны.
7. Производится сварка перемычек с трубными секциями.
8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
9. Приваривается патрубок для установки крана Маевского.
10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Расчет мощности электрических тэн

Супер полотенцесушитель (тоже регистр)

Отдельно рассмотрим регистры со встроенными электрическими тэнами. Это может быть как дополнительным источником подогрева, так и основным. В последнем случае теплообменник работает, только если есть электроэнергия. Чтобы правильно определить параметры работы теплообменника, нужно помимо его тепловой мощности, рассчитать мощность нагревательного элемента

Ведь важно сколько киловатт в тэне или нет?

Такие электрические нагреватели вкручиваются в торце регистра. Их мощность может варьироваться от 0,8 до 2 кВт. Включение/выключение прибора контролируется термостатом, температура в теплообменнике регулируется вручную. Получается, что можно выставить 50 градусов, которые всегда будут поддерживаться тэном. Только менее мощный будет работать чаще. Естественно, чем больше нагреватель работает, тем больше сокращается его ресурс службы. Поэтому лучше, когда тэн работает не на пределе, а с небольшим запасом.

Наблюдения показали, что по итогу эксплуатации особой разницы в потреблении электроэнергии не наблюдается. Мощный тэн нагреет быстрее, потратив больше энергии, а менее мощный будет греть дольше, при этом потребление будет примерно таким же.

Автономность регистра от контура отопления требует внесения изменений в его контракцию:

• наличие расширительной емкости;
• соединительный патрубок сразу над тэном;
• соблюдение углов наклона.

Конструкция должна быть такой, чтобы вода в ней двигалась самотеком, и не образовывались воздушные карманы. Воздух должен беспрепятственно выходить через расширительный бачок (негерметичный), который находится в самой высокой точке. Чтобы теплая вода сразу поднималась вверх лучше над тэном врезать соединительный патрубок.

Советы

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине

Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

• следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
• верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
• сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
• вход теплоносителя необходимо оснащать краном, а выход – вентилем;
• монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Виды

Различают два вида этих устройств:

• Элеваторы, не поддающиеся регулированию.
• Элеваторы, регулирование работы которых осуществляется посредством электропривода.

В процессе установки любого из них очень важно соблюдать герметичность. Данное оборудование устанавливается в систему отопления, которая уже функционирует

Поэтому перед монтажом рекомендуется изучить место, где планируется последующее размещение этого оборудования. Данный вид работ рекомендуется доверить специалистам, которые способны разобраться в схеме, а также разработать чертежи и выполнить расчеты.
