Виды дымоходов
Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре
Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов. Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки
Итак, виды:
Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:
- Кирпичные
- Стальные
- Керамические
- Сэндвич панели
Дымоход из кирпича
Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.
Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича
Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов
Дымоход из стали
Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:
- гладкость стенок;
- универсальность;
- возможность установки даже после финальной отделки дома;
- долговечность, даже с высоким КПД;
- отсутствие завалов.
Дымоход из сэндвич-панелей
Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.
Керамический дымоход
Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.
Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался. Иначе срок службы может значительно сократиться
Иначе срок службы может значительно сократиться.
Кирпичный дымоход для твердотопливного котла
Кладка кирпичного дымохода по частям
Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.
Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.
высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.
Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.
Конструкция кирпичного дымохода
- Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
- После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
- На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
- Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
- «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
- Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
- На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
- Не забудьте про установку защитного колпака – от мусора, дождя.
Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:
Покупаем дрова
Какие дрова покупать выгоднее: колотые или круглые? россыпью или уложенные? Предлагаем разобраться в этом вопросе и прилично сэкономить, особенно если дрова служат основным топливом для обогрева дома.
Продаются дрова, как правило, кубометрами. Но, как ни странно, куб кубу — рознь. И разница эта ощутима. Начнем с того, что тот кубометр дров, который мы покупаем, далек от истинного кубометра. Платить приходится нетолько за древесину, но и за воздух в прямом смысле этого слова, ведь уложить дрова без образования пустот между ними невозможно. Поэтому мы приобретаем так называемый складочный кубометр, если дрова доставляются сложенными, или насыпной, если дрова навалены россыпью.
Чтобы понять, сколько складочных кубометров выйдет из насыпных, нужно умножить объем дров на 0,8. Показатель будет, естественно, примерным, ведь многое зависит от размера поленьев, да и просчитать, насколько плотно улягутся дрова, невозможно. И все-таки дров из насыпного кубометра получится по массе меньше примерно на 20 %.
Но какие дрова покупать выгоднее — колотые или круглые?
На первый взгляд, ответ очевиден: колотые дрова мельче, поэтому укладываются плотнее — и складочных кубометров будет больше. Но здесь кроется подвох. Проведите эксперимент: наколите несколько поленьев — и объем поленницы увеличится. Это заметно даже при самой аккуратной укладке дров. Возникает естественный вопрос: будет ли продавец тратить время и ресурсы на такую плотную погрузку? Никогда! А значит, и потери будут больше.

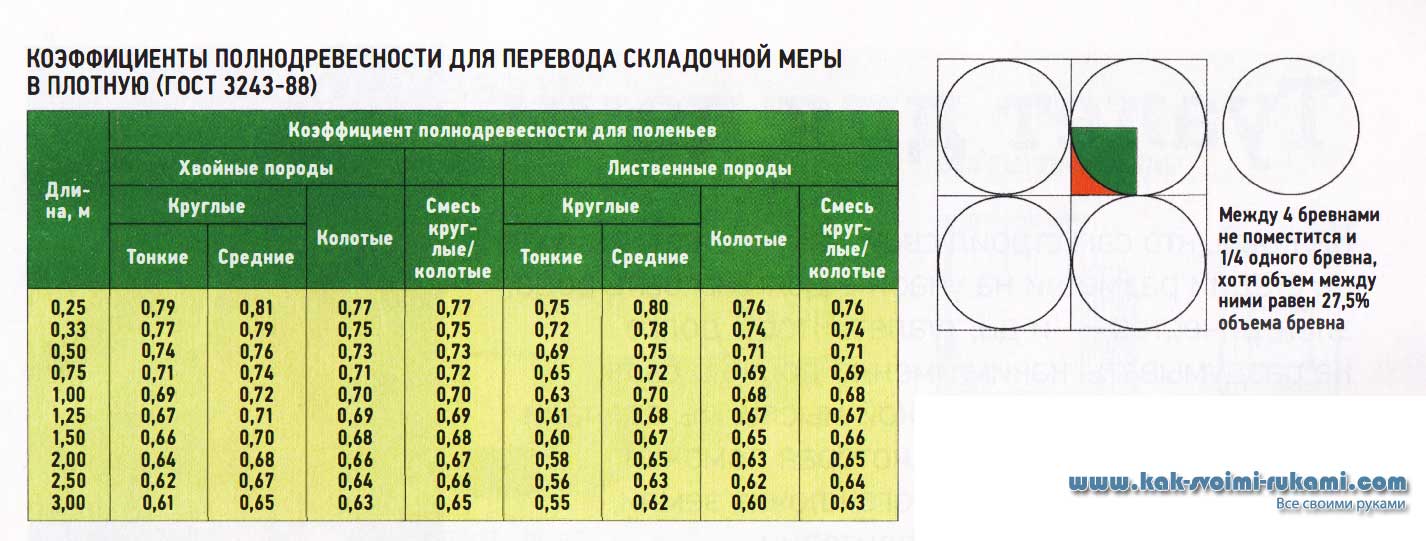

Чтобы зафиксировать разницу между кубом колотых и неколотых дров, ГОСТом введены коэффициенты полнодревесности, которые устанавливают зависимость объема дров и полного куба древесины. Значит, достаточно провести несложные расчеты. Необходимо умножить объем дров на коэффициент полнодревесности. Данный показатель зависит от длины, размера и вида поленьев или чурок. Чтобы определить точное значение коэффициента, предлагаем воспользоваться следующей таблицей.
По таблице видно, что из одного кубометра средних поленьев лиственных пород длиной 0,25 м выходит 0,8 м3 реальной древесины. Из расколотых поленьев с теми же показателями получится 0,76 м3. Разница с каждого кубометра — 0,04 м3.
Кстати!
Коэффициенты ГОСТа справедливы для максимально плотной укладки колотых дров. Если дрова в привезенной поленнице уложены колодцем якобы для лучшей сушки, то вас водят за нос — просите новый замер кубатуры дров.
Говоря о выгоде тех или иных дров, нельзя не учитывать их стоимость. Принципы ценообразования у продавцов могут отличаться, но все-таки есть некоторые усредненные показатели. Дороже остальных — уложенные колотые дрова. Их средняя цена — 1 500 руб. за 1 м3. Примерно на 100 рублей дешевле обойдутся колотые дрова россыпью. Столько же будут стоить уложенные поленья. Кубометр чурбаков навалом будет стоить около 1 300 руб. за 1 м 3 .
Какие дрова выбрать
Самое маленькое количество дров получится при заказе колотых дров навалом. Для наглядности рассчитаем значение складочной меры из насыпной, а затем вычислим истинный объем дров, взяв за коэффициент полнодре-весности уже знакомый показатель 0,76.
Итак, получаем: 1 м 3 х 0,8 * 0,76 = 0,6 м 3
То есть, заказывая насыпной куб колотых дров, в чистом виде получаем чуть больше половины куба древесины примерно за 1 400 руб.. Полнодревесный куб в данном случае будет стоить 2 333 руб.
Покупая насыпной кубометр поленьев, следуя тем же расчетам и используя коэффициент полнодревесности для неколотых дров, получим 0,64 куба реальной древесины за 1300 руб. Здесь стоимость полнодревесного куба составляет 2 031 руб.
Из покупаемого куба сложенных колотых дров выйдет примерно 0,76 м 3 стоимостью 1 500 руб. Итого: 1 973 руб. за полнодревесную меру.
Из аналогичного объема сложенных поленьев (неколотых дров) получится 0,8 м 3 реальной древесины. При стоимости примерно 1 400 руб. полнодревесный куб обойдется в 1 750 руб.
Сэкономить получится, если колоть дрова самостоятельно. Если же использовать наемную рабочую силу, то придется накинуть стоимость работы, однако прибавлять нужно не к итоговой цене полнодревесного куба, а к стоимости покупного кубического метра. Кстати, после колки дров останется приятный бонус — щепа, которая продается по 100 руб. за мешок.
Количество дров на зиму
Один из парадоксов мироздания: чем обыденнее и привычнее объект естественного происхождения, тем сложнее его математическое описание. Для того, чтобы вычислить объем Галактики или звезды достаточно помнить школьный курс геометрии. Если же кому-то очень понадобится узнать точный объем бревна – без методов дифференциального исчисления обойтись невозможно. От ошибки астронома обывателю ни жарко, ни холодно; а вот при неправильном расчете запасов топлива на зиму холод в доме обеспечен.
Вроде все просто: продолжительность отопительного сезона в днях умножаем на площадь дома и на среднесуточный расход дров. Не верьте этой простоте, она обманчива и требует множества уточнений. На самом деле необходимо учесть еще высоту потолка, т.е. не площадь, а объем. Самое интересное начинается, когда речь заходит о среднесуточном расходе дров. Эта величина зависит от калорийности топлива, КПД печи, климатических условий, теплопотери и многих других факторов, включая радиус кривизны рук мастера. Последний параметр – величина иррациональная, способная свести эффективность отопления к нулю. Если задаться целью вывести универсальную формулу для точного расчета – материала вполне хватит не на один десяток диссертаций. Гораздо быстрее навести справки у соседей или бывших хозяев дома.
Если вы планируете установить твердотопливный котел, рассчитать его «аппетит» проще – основные технические характеристики известны. Проще всего получить ориентировочную цифру, воспользовавшись формулами или онлайн-калькуляторами, размещенными на специализированных сайтах.
Попробуем подсчитать.
В качестве эталона возьмем дом общей площадью 150 кв. м и утепленный соответственно СНиП. В самый холодное время для обогрева помещения понадобится порядка 100 Вт/м². Примем средний расход энергии за 50 Вт/м². Отопительный сезон длится 7 месяцев (214 дней). При непрерывном отоплении получаем:
150 м²•50 Вт/м²•24 ч•214 дн = 38,52 МВт•ч, что приблизительно соответствует 33 Гкал.
Удельная низшая теплота сгорания абсолютно сухих дров составляет 4440 ккал/кг. При естественной сушке в течение около двух лет остаточная влажность древесины составляет 20%, удельная теплота сгорания – 3400 ккал/кг. КПД твердотопливного котла примем за 70%.
Вычисляем необходимое количество дров: 33000ккал•1000/3400ккал/кг/ 0,7/0,730 кг/м³≈19 м³, где 0,730 кг/м³, – плотность дубовой древесины. В перерасчете на клен или березу искомая величина составляет 21,3 м³, на сосну – 26,4 м³. На практике дров может понадобиться меньше или больше, в зависимости от состояния теплоизоляции дома и особенностей погоды.
Всезнающая статистика утверждает, что для отопления небольшого утепленного бревенчатого дома в средней полосе России вполне достаточно 4-6 кубометров дров на сезон. Наиболее экономически оправдан запас дров на два-три сезона: текущий +1-2 следующих. В таком случае вам наверняка хватит топлива даже на самый затяжной холодный период. Еще один довод: дрова, как и хороший алкоголь, со временем становятся только лучше.
«Помилуй бог, какие дрова? Мы – цивилизованные люди, у нас есть газ!» – такая позиция в корне неверна. Во-первых, потому, что нам выпало счастье жить в самой удивительной стране мира. здесь испокон веков наблюдаются два варианта развития событий: маловероятный и наихудший. Во-вторых, цивилизованный мир возвращается к проверенным и, главное, возобновляющимся источникам энергии. Дрова, солома и торф – все то же самое, что и сотни лет назад, с поправкой на современные технологии.
Иметь твердотопливный котел и хотя бы годичный запас дров в газифицированном доме – не блажь, а вполне разумное решение. Оптимизм – хорошо, но вдвое лучше – оптимизм, подкрепленный стратегическими запасами.
Также можно воспользоваться нашим онлайн калькулятором расчета количества колотых дров для отопления загородного дома, коттеджа или бани.
Камины и каминные топки экономия средств, высочайшее качество и удобная покупка
Камины и каминные топки для отопления – особенности выбора и применения:
При выборе камина вам следует понимать, что он представляет собой прежде всего отопительное устройство. Именно поэтому к его приобретению следует относиться со всей серьезностью
Важно учитывать то, каковы технические возможности, назначение и конструктивные особенности выбираемых вами моделей. Также нужно помнить, что каминные топки от различных производителей существенно отличаются друг от друга именно этими показателями. Несмотря на это, внешне каминные топки могут быть очень схожими
Несмотря на это, внешне каминные топки могут быть очень схожими.
Как уменьшить расходы на отопление дома?
Каминные топки могут выполнять функцию отопительного оборудования: быть как основным, так и вспомогательным источником обогрева в доме. Но далеко не каждая каминная топка может обогреть дом. Каминные топки могут быть как декоративного назначения (с прерывистым горением), так и с функцией обогрева (непрерывного горения).
Сэкономить на отоплении дома помогут функциональные топки каминов двух типов:
- – с нагреванием воздуха;
- – с нагреванием воды.
Чтобы нагреть водяную систему отопления, нужно купить камин с водяным контуром. Он будет выполнять работу твердотопливного котла и камина одновременно. Чаще всего водяной камин применяют в системе с другим источником тепла, например, газовым или электрическим котлом. При работе камина другой источник автоматически отключается. Камин с водяным контуром также может самостоятельно обогреть весь дом. Таким образом экономятся средства на отопление дома.
Эффективность воздушной системы отопления на базе камина зависит от многих факторов:
Если нет возможности установить традиционный дровяной камин, а мечта о домашнем уюте при камине не оставляет вас – предлагаем купить электрокамин с эффектом 3D-пламени. Для дачных домиков или холодных комнат идеально подойдут отдельно стоячие камины и печи, которые не нуждаются в отделке. Также можем предложить вам печи для бани и сауны.
Оформить покупку камина и заказать его установку:
Вы можете выслать нам на электронную почту план дома, или заказать выезд нашего специалиста для замеров на место. Мы бесплатно сделаем вам коммерческое предложение по системе отопления от камина, где будет указано все необходимое оборудование.
Хороший камин действительно сможет быстро обогреть ваш дом. Вы не превратите красивую гостиную в котельную, поскольку не придется подбрасывать дрова в камин ежечасно. Наши каминные топки позволяют гореть одной закладке дров длительное время, даже до 12 часов.
Вы можете купить камины, каминные топки в Украине или другой представленный нами товар, заказав его по телефону или через интернет магазин. По всех городах Украины осуществляем доставку транспортной службой.
Наши основные преимущества:
- – индивидуальный подход.
- – только качественный товар.
- – прямые поставки от производителя.
- – официальная гарантия от производителя до 10 лет.
- – кратчайшие сроки поставок и монтажа.
- – демократические цены на каминные топки.
Какой должен быть диаметр дымохода для печи?
Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.
Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.
Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Как рассчитывается топливо на сезон
720 – количество часов в месяц (24 часа * 30 дней);
V – количество биотоплива на один месяц;
Q – теплота, требуемая на обогрев здания (киловатт-час);
q – теплотворная способность 1 кубического метра леса в зависимости от степени его просушки (кВт/м3);
КПД – эффективность отопительного устройства (%).
| Коэффициент полнодревесности для поленьев | ||||||||
| Смеськруглых и раско-лотых | Смеськруглых и раско-лотых | |||||||
| 0,250,330,500,751,001,251,502,002,503,00 | 0,790,770,740,710,690,670,660,640,620,61 | 0,810,790,760,740,720,710,7030,680,670,65 | 0,770,750,730,710,700,690,680,660,640,63 | 0,770,750,730,720,700,690,680,670,660,65 | 0,750,720,690,650,630,610,600,580,560,55 | 0,800,780,750,720,700,680,670,650,630,62 | 0,760,740,710,690,680,670,650,630,620,60 | 0,760,740,710,690,680,670,660,650,640,63 |
Итогом будет значение, которое покажет оптимальный объем березы, ели, ясеня для обеспечения жилплощади теплом. Но это не готовые поленья, которые закладываются в печь. Чтобы узнать, сколько дров нужно для отопления дома, надо найденную величину разделить на переводящий коэффициент. У каждого сорта дерева он свой.
Чтобы получить величину твердого топлива на полный сезон осень − весна, потребуется полученное значение помножить на число месяцев года, в которые строение будет обогреваться.
Разберемся, как рассчитать расход любого вида горючего для помещения. Сначала мы посчитаем, сколько необходимо тепла для обогрева всего дома в час. Умножив на 24, получим суточное значение, затем умножив на 30 и 111 дней, какой расход в месяц и за весь отопительный период.
Что выгоднее: сделать самому или заказать
Монтаж дымохода своими руками
И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!
Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.
Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!
Устройство, классификация и требования
Дымоход или дымовая труба – это специальный канал, используемый в различных строениях для отвода летучих продуктов сгорания твердого топлива. Обычно он представляет собой прямую трубу круглого сечения, так как это позволяет добиться максимальной тяги и минимального скопления сажи на стенах дымоходной трубы.
К системе отвода газов применяют различные требования, такие как:
- Хорошая тяга;
- Наличие теплоизоляции;
- Простота монтажа и обслуживания;
- Долгий срок эксплуатации;
- Стойкость к коррозии;
- Гладкость внутренних стенок;
- Пожарная безопасность;
- Эстетическая привлекательность;
Выбирая дымоход для твердотопливного котла следует принимать во внимание температуру продуктов сгорания. В зависимости от этого параметра следует выбирать материал дымоходной трубы
Современные производители выпускают модульные дымоходы из таких материалов как:
- нержавеющая сталь;
- керамика;
- пластмасса;
- стекло;
Фото 1: Внешний монтаж дымовой трубы в загородном доме
Температура дымовых газов на выходе ТТ котла может достигать 600 градусов Цельсия. Поэтому для использования совместно с твердотопливным котлом отопления ZOTA вполне подойдет стальной и керамический дымоход. Использование дымовых труб из стекла и пластмассы не допускается, так как данные материалы расчитаны на значительно более низкие температуры газов.
Отдельно стоит отметить классический кирпичный дымоход. Агрессивная среда возникающая внутри такой конструкции быстро приводит ее в негодность.Именно поэтому они уступают место более современным устройствам.
Чаще всего в качестве материала для изготовления дымоходной трубы используется нержавеющая сталь. Использование стали дает такому устройству ряд неоспоримых преимуществ:
- обладает малым весом по сравнению с кирпичным;
- прост в установке и монтаже;
- не требует строительства фундамента;
Фото 2: Установка керамического дымохода в дачном доме
Дымоходы из нержавейки по типу конструкции делятся на следующие виды:
Одностенные
Такие дымовые трубы представляют собой обычную трубу из стали. Достоинство такой конструкции в низкой стоимости. Основным же недостатком являются образование конденсата на внутренней поверхности и как следствие его замерзание при минусовых температурах.
Двухстенные (или двухконтурные)
Устройство такого дымохода, представляют собой конструкцию «труба в трубе». Внутрь главной трубы помещается труба меньшего диаметра, а пространство между ними заполняется теплоизоляционным материалом. Плюс такой конструкции в наличии теплоизоляции защищающей дымоход от образование конденсата, а минус в том, что цена на такие устройства значительно выше.
Особую популярность в последнее время получила конструкция дымохода в виде сэндвич трубы. Такая конструкция представляет собой дымоход собранный из отдельных труб метровой длинны, стыки которых снабжены теплоизоляционным материалом.
Фото 3: Конструкция сэндвич дымохода из нержавеющей стали
Особые требование предъявляются к толщине стенок стального дымохода. При использовании совместно с ТТ котлами, толщина стенок дымовой трубы должна быть 1мм и более.
Для отвода продуктов сгорания от котла на твердом топливе применяются и керамические дымоходы. Как и стальные, они устойчивы к работе при высокой температуре и агрессивной среде. Толщина их стенок значительно больше (1.5см), а следовательно они намного тяжелее и требуют установки на фундамент. Также керамические дымовые трубы должны быть строго вертикальны. Наличие различных изгибов исключается. Эта особенность в некоторых случаях делает невозможной установку и монтаж такого дымохода.
Конструкции котлов и вывод дымовой трубы
Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.
Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме
При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода
Для разных типов камеры сгорания подходят разные типы дымоходов
Камера сгорания у газовых котлов бывает двух типов:
- открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
- закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.
Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.
Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.
Способы устройства дымовых труб
По способу устройства дымовые трубы подразделяются на:
- внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
- наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.
Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу
При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.
В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
