Калькулятор расчета размеров забежной или винтовой ступени

Особенности проведения расчета конструкций различного типа

Проведение вычисления устройства зависит от выбранного вами типа конструкции, поэтому рассмотрим каждый тип отдельно.

С забежными ступенями с поворотом ступенек на 180 и 90 градусов

При постройке поворотной лестницы требуется соблюдать следующие рекомендации:

  • для исчислений пользуются формулой Блонделя;
  • нависание поворотной ступеньки не может быть выше 5 сантиметров;
  • ширина строения с узкого края не может быть ниже 10 сантиметров;
  • лестницы с зарубежными ступенями с поворотом ступенек на 90 и 180 градусов рассчитываются одинаково;
  • количество ступеней рекомендуют выбирать нечетное;
  • для произведения расчетов пользуются калькулятором стороны зарубежных ступеней.

Параметры для расчета прямой лестницы

Для выполнения расчета прямой конструкции подготовьте следующие параметры:

  • толщина проема;
  • ширина ступенек;
  • длина проема;
  • толщина выступа;
  • положение нижней ступени относительно пола;
  • минимальный коэффициент ширины косоура.

Имеются 6 параметров для расчёта

Также требуется принять во внимание элемент удобства планирования, который рассчитывается следующим образом: высоту ступенек складывают с их глубиной

Особенности вычисления двухмаршевой лестницы на косоурах с поворотом на 180 градусов

Поворотная лестница с косоурами высчитывается по размерам площадок. Для этого вам понадобятся такие параметры:

  • ширина и высота ступенек;
  • расстояние от нижнего пола до пола верхнего этажа;
  • толщина проема;
  • длина верхней, нижней тетивы;
  • крутизна строения.

Нюансы проектирования многомаршевой лестницы на косоурах с поворотом на 180 градусов

Главным критерием при строительстве многомаршевой лестницы является стойкость такого строения. При строительстве следует вначале вычислить основные показатели здания, то есть рассчитать высоту этажей, ширину наклона, ширину марша. Это необходимо для определения размера марша. Также требуется определить просвет. Но самое главное – это расчет высоты одного марша. Такой показатель определяется соотношением высоты этажа и числом три.

Рассчитать лестницу на 180 градусов с поворотными ступенями

Расчет деревянной лестницы

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S

при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета забежной лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных размеров. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Как правильно рассчитать лестницу

Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов с забежными ступенями не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж поворотной лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

Расчеты для различных конструкций

Конструктор лестницы на второй этаж в частном доме может использоваться для разных типов будущих решений. Во всех вариантах есть свои особенности, их обязательно надо учитывать. Есть общие величины, которые не меняются:

С поворотом и забежными ступенями. В этом случае есть свои особенности, поскольку лестница имеет трапециевидную форму, поворот может быть 90/180°.

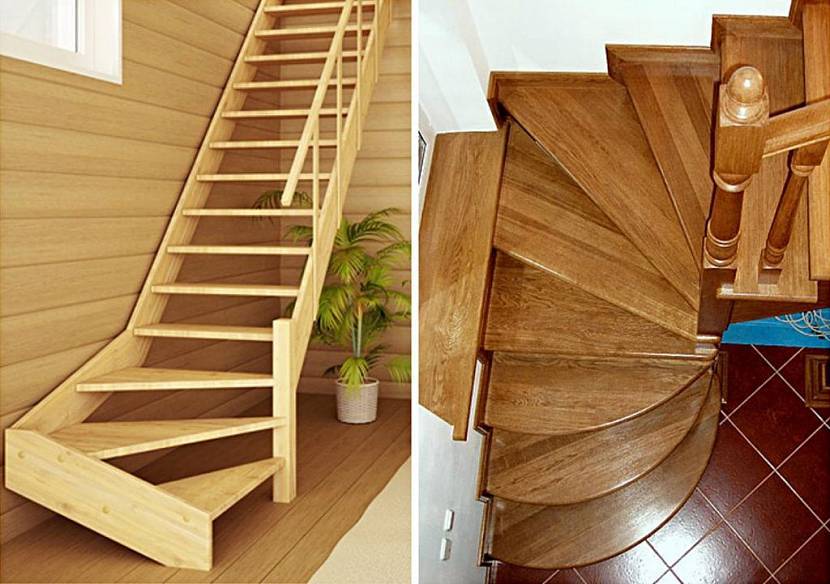

Простая деревянная лестница ведущая на второй этаж с поворотными ступенямиИсточник versar.ru

Размеры ступеней не меняются, расчеты для угла поворотов проводится одинаково. При определении параметров ширина узкой части и нависание поворотной ступени должны быть минимум 10 и 5 см.

  • Прямые конструкции. При проведении параметров указываются размеры проема, ступеней, ширина косоура и расположение первой ступени.
  • Двухмаршевые, с поворотом на косоурах. Поворот может составлять 180°, конструкции делаются как зигзаг или прямые. При подсчетах указываются площадки, высота полов, размеры ступеней и тетивы, длина проема, наклон.

Чтобы узнать примерную стоимость лестницы с поворотом на 180°, воспользуйтесь следующим калькулятором:

Параметры металлической лестницы с поворотом на 180 градусов

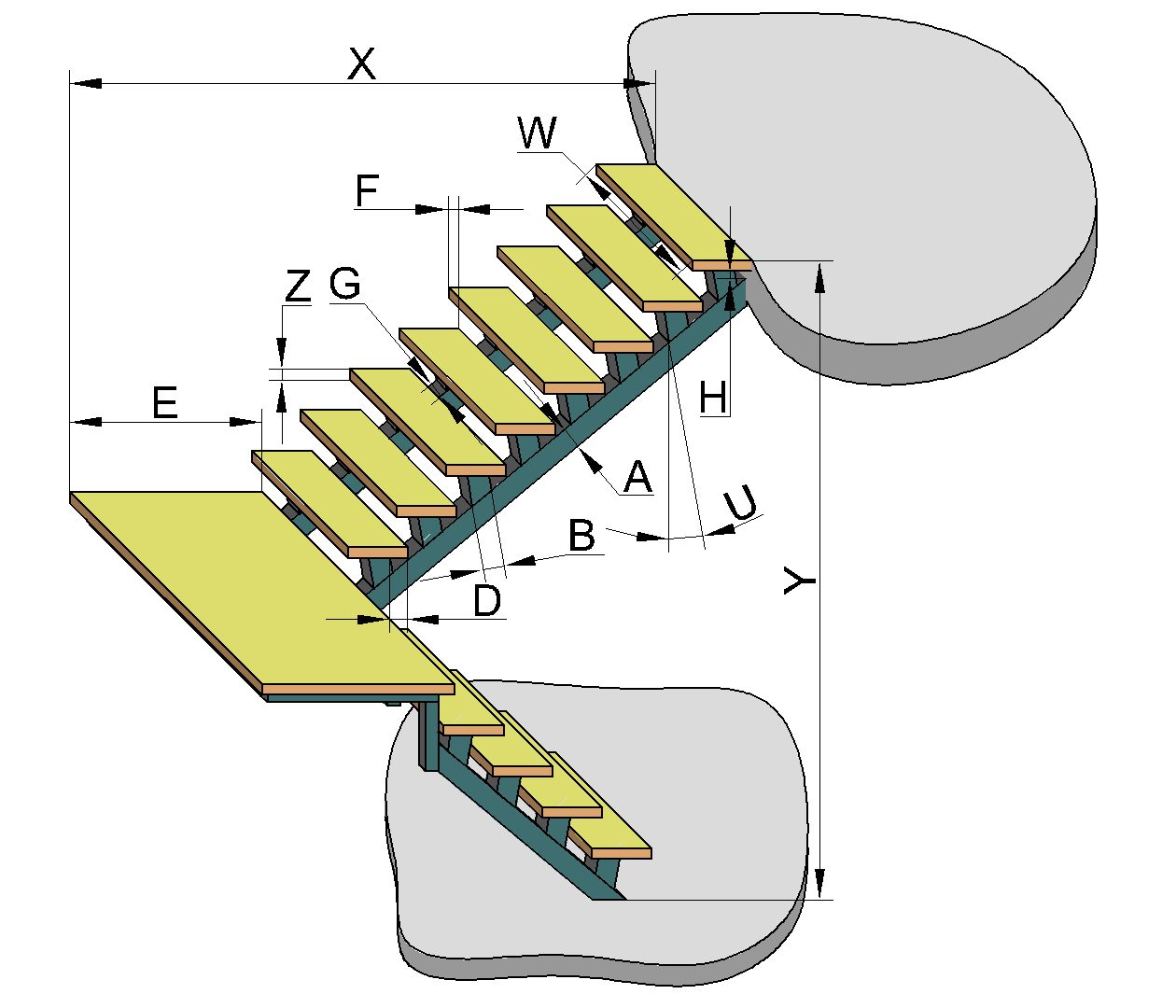

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
  • H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
  • D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
  • U — угол наклона опоры к вертикали
  • C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

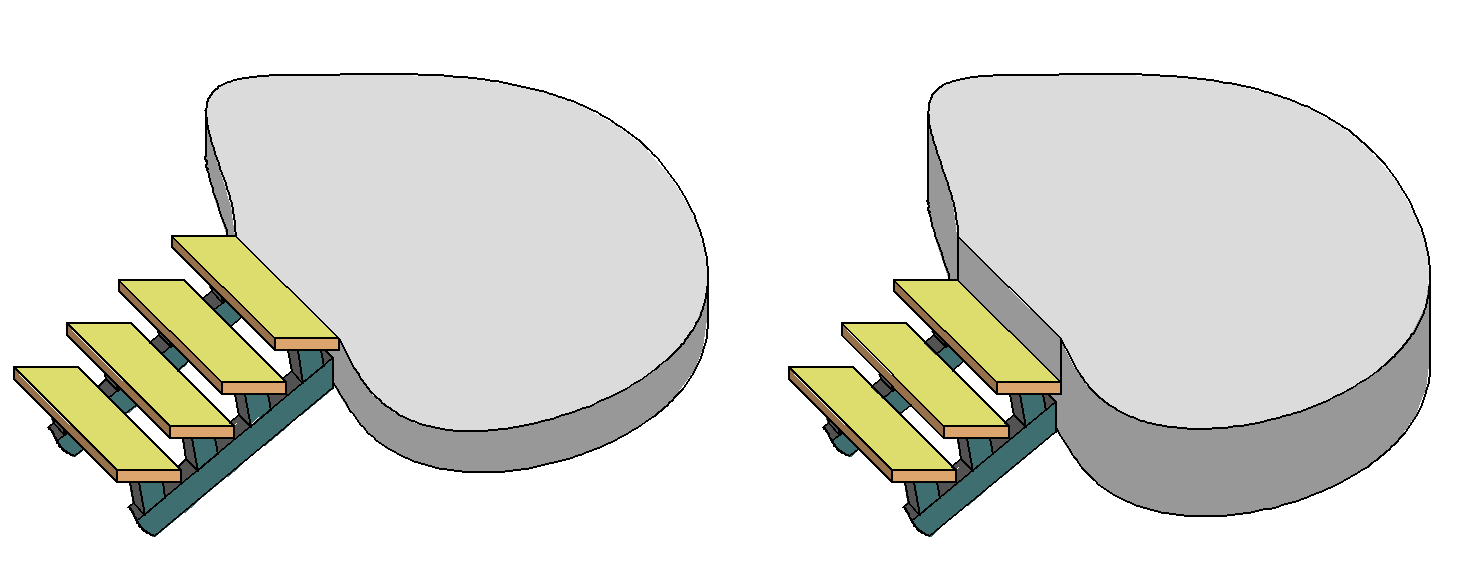

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

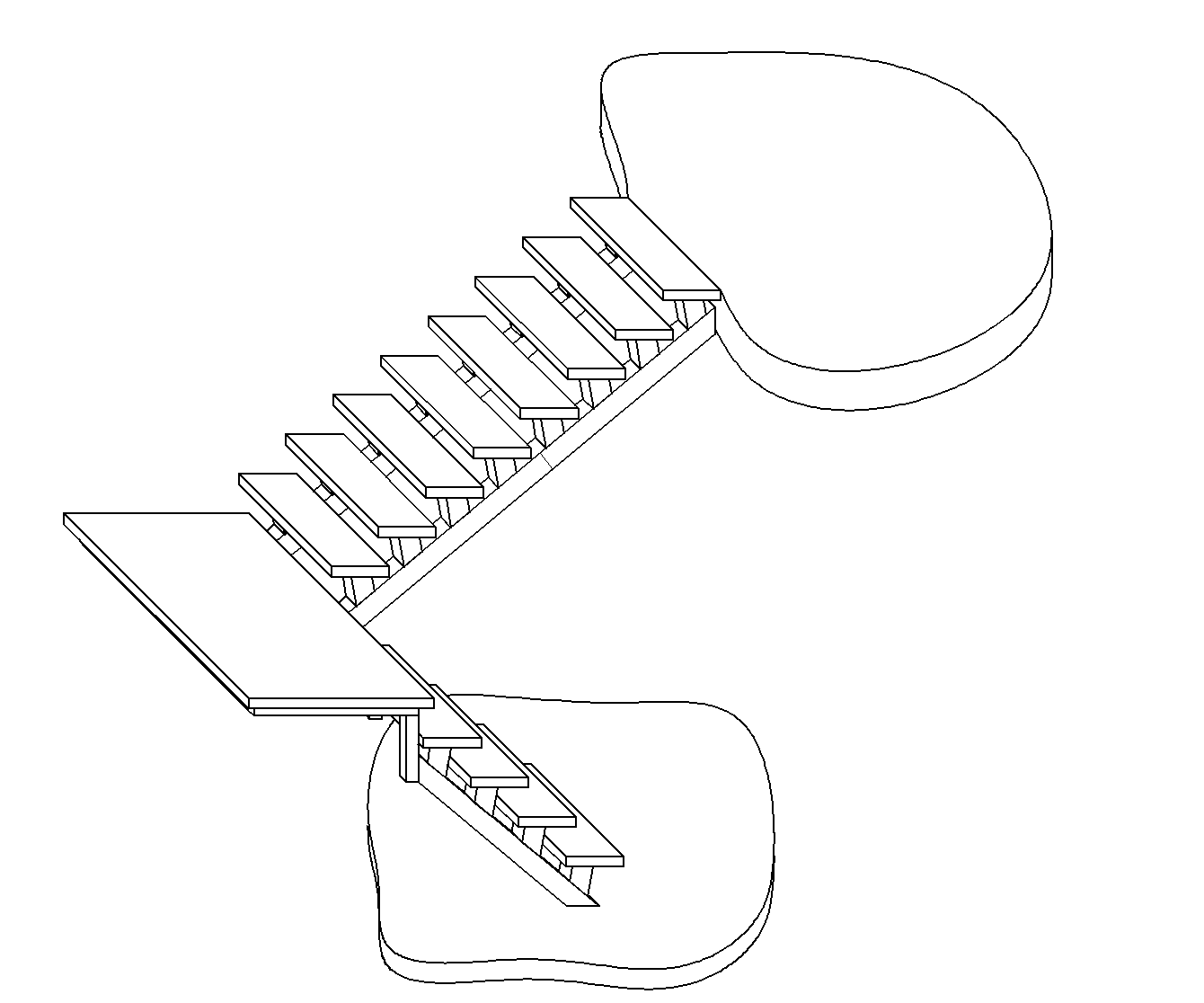

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

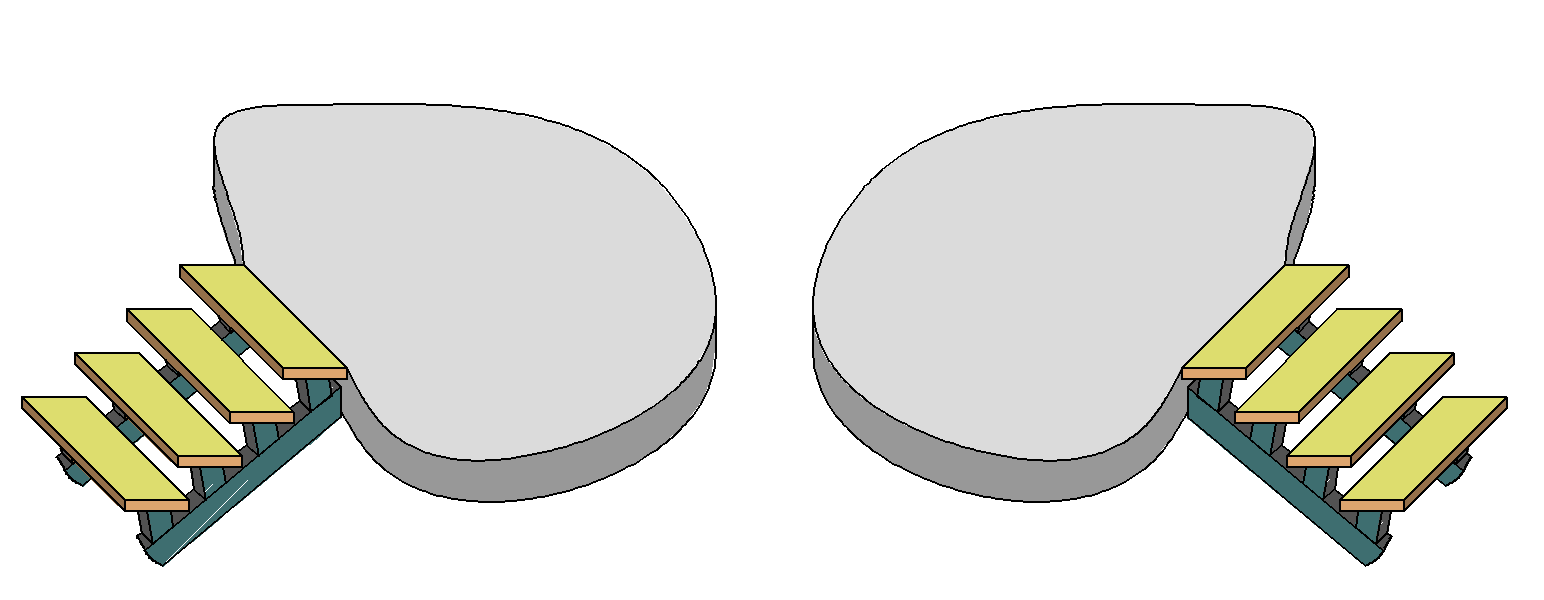

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Конструктивные решения

На выбор вида лестничного сооружения будет влиять планировка помещения. Поскольку забежные ступени в основном располагают там, где нет места под переходную площадку, то итоговую конструкцию определяют по наличию свободной площади.

Подобные сооружения можно разделить на 3 вида:

  • Г-образная лестница с забежными ступенями, которые поворачивают на 90 градусов.
  • П-образное сооружение, имеющее два поворота и с итоговым разворотом на 180 градусов.
  • Изогнутая конструкция, где количество поворотов рассчитывается индивидуально.

Лестница с плавными изгибамиИсточник fotocdn.net

К последнему виду относятся популярные винтовые лестницы и криволинейные сооружения, имеющие плавные изгибы поворотов. А материалами для конструкций выступают не только популярные металл и древесина, но и бетон. Но с развитием технологий уже часто можно встретить лестницу с забежными ступенями из высокопрочного стекла или прозрачного пластика.

Конструктивно сооружения делятся на следующие:

  • сделанные на косоурах;
  • собранные на тетивах;
  • со ступенями, закреплённых консольно;
  • подвешенные на больцах;
  • комбинированные.

В последнем случае модель собирается частично и на косоурах, и на тетивах. Можно встретить союз косоура и глухой стены, в которую входит одна из сторон ступени. Или все то же самое, но вместо косоура используется либо больцы, либо тетива. Нередки случаи выполнения конструкции на монокосоуре.

Параметры ровной лестницы с тремя пролётами

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • A — ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • B — ступеней на средней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • C — ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома

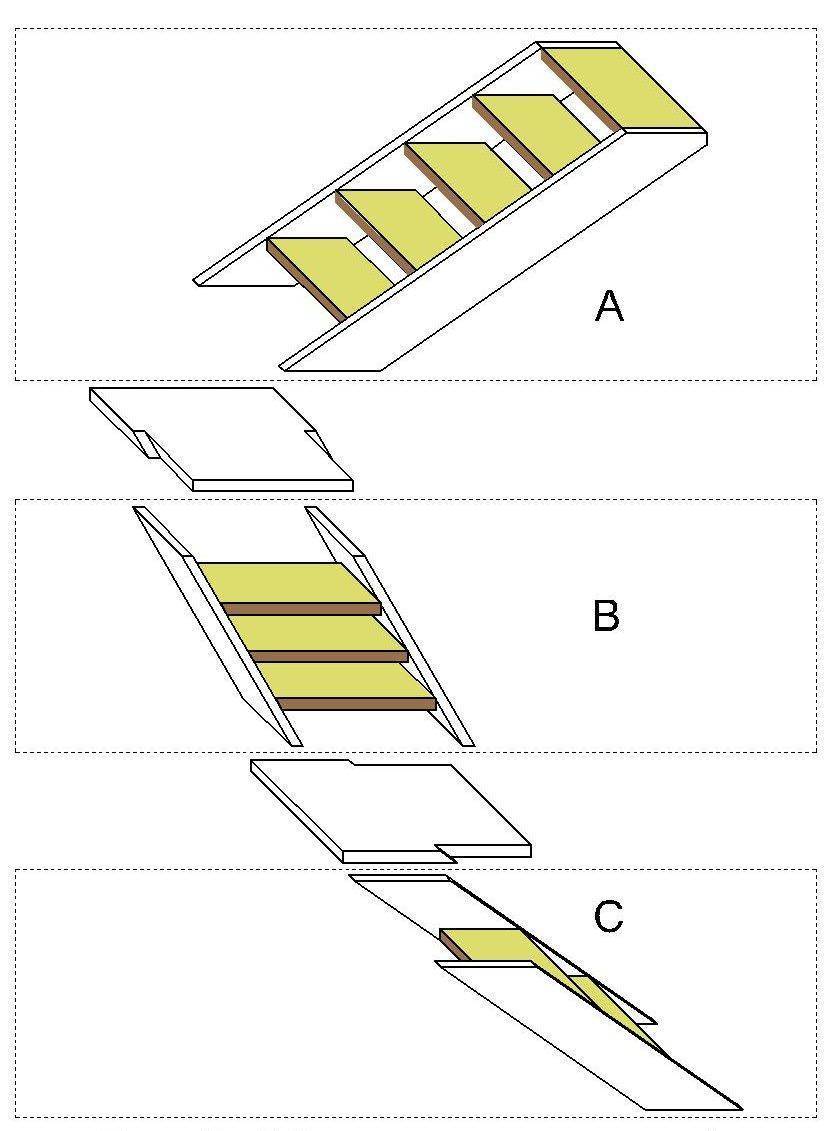

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить), и из какого материала она будет – деревянная, металлическая или бетонная, а может быть – из всех материалов сразу

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

  • высота подступенка;
  • длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
  • ширина строения;
  • глубина ступенек;
  • ширина ступени, ее нужно делать по ширине ступни;
  • длина проема (высчитывают длину от проема до нижней ступеньки);
  • толщина ступенек;
  • ширина кросоура;
  • высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
  • количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

  • имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
  • размеры и площадь под постройку лестницы;
  • уровень безопасности конструкции;
  • толщина стен, к которым будет монтироваться лестница;
  • окружающий интерьер в помещении, где будет размещаться конструкция.

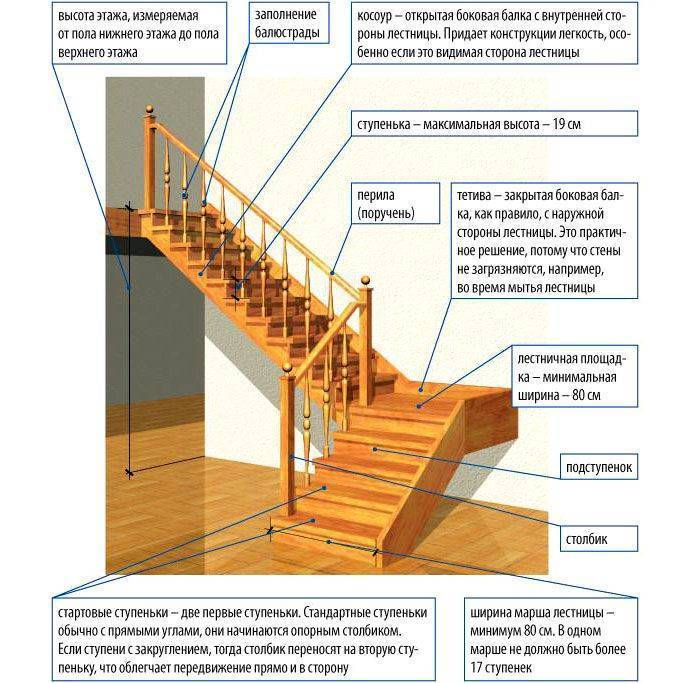

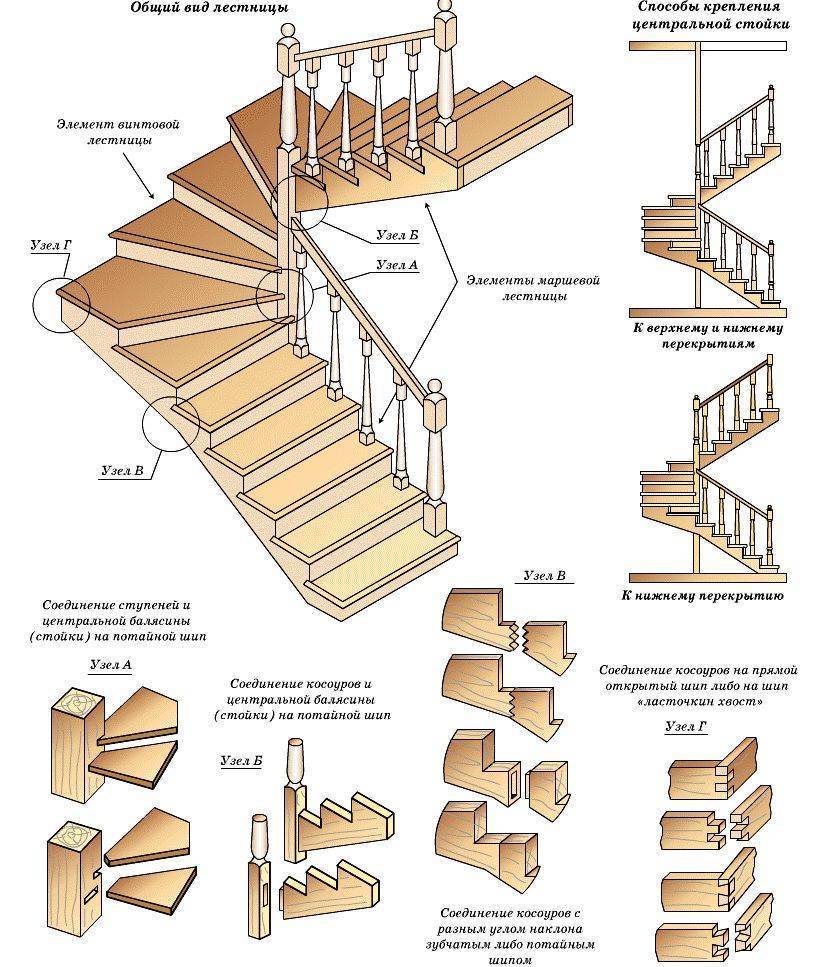

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкцииИз чего могут состоять (варианты)
Несущая конструкцияТетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
СтупениСтупени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
ОгражденияОграждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

Советы и рекомендации специалистов

Специалисты советуют тщательно подходить ко всем расчётам, не пропуская ни один из них, так как любая оплошность может отразиться на качестве и безопасности конструкции.

Не пренебрегаете тщательным выбором места ее расположения. Специалисты советуют:

Не располагать лестницу в жилой комнате.
Следить, чтобы подступы к ней всегда оставались свободными.
Сложные типы конструкций лучше доверить профессионалам, новичкам стоит начинать с самых простых.
При расчетах обратите особое внимание на передвижение по лестнице с грузом в руках.
Убедитесь, что конечная точка предполагаемой лестницы подходит для проема. В некоторых случаях сделать отверстие не представляется возможным.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность

Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

Соотношение углового наклона и лестничных конструкций

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра.

Практические советы при установке лестницы с забежными ступенями

Собираясь сделать деревянную или металлическую лестницу своими руками нужно немало внимания уделить расчетам. Несмотря на кажущуюся простоту – лестница весьма сложная инженерная конструкция, каждый узел которой должен быть продуманным, а все вместе они должны создавать единый ансамбль.

Проект лестницы металлической/деревянной должен предусматривать учёт её функциональной и декоративной составляющей. Сделать это будет тем труднее, чем меньше у вас опыта работы подобного рода. Поскольку не каждый день мы занимаемся расчетами, то нужно подробно расписать, как сделать расчет лестницы на второй этаж частного дома. Общие принципы постройки деревянной и металлической лестницы не отличаются. Как говорится, «дьявол кроется в деталях». Именно их и рассмотрим подробно.

Стоит отметить, что обустройство лестниц в многоквартирных или административных зданиях регламентируется многими документами. Основные из них ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные и СНиП IV-14-84 Сборник 1-14 Лестницы.

Однако в частных домах, высота которых зачастую ограничивается двумя этажами, собственник свободен в выборе конфигурации. Хотя, безусловно, основные правила строительства лестницы должны быть выдержаны.
