Калькулятор расчета потерь напора в водопроводе

Вычисления сечения по СНИП 2.04.01-85

Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.

Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.

Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:

Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час
20 15 0,9
25 30 1,8
32 50 3
40 80 4,8
50 120 7,2
63 190 11,4

Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.

Расчет объема воды в трубе

Watch this video on YouTube

Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:

Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V

Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.

Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.

В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.

По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.

Определение потери напора

Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.

Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.

А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.

Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться  после тщательной подготовки и измерений.

Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.

Расчет потери давления в воздуховодах в системе вентиляции

Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.

Общие потери давления (в кг/кв.м.) рассчитываются по формуле:

где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).

1. Потери на трение:

В круглом воздуховоде потери давления на трение P тр считаются так:

где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2).

Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)

2. Потери на местные сопротивления:

Потери давления на местные сопротивления считаются по формуле:

где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.

Соответствие диаметра труб объему носителя

В качестве теплоносителя в большинстве систем отопления используется вода. Она нагревается центральным котлом. В качестве источника энергии используется газ, электричество, горючие жидкости или твердое топливо. Этот узел – сердце системы отопления. Обогревательный узел, магистрали, запоры и отдающие тепло радиаторы образуют сложную схему, в которой каждый элемент должен быть скрупулезно выверен. Прогнозирование энергетических затрат и необходимой мощности котла, расчет трубы отопления, выбор носителя и типа топлива оптимизируют расходы при строительстве и эксплуатации. Изначальная предусмотрительность застрахует от скорого ремонта и необходимости доработки уже запущенной в действие отопительной магистрали.

Устройство автономной системы отопления

Расчет труб для отопления частного дома можно заказать профессионалам, доверившись опыту. Самостоятельно вывести показатели помогают сантехнические «калькуляторы»: программы, производящие расчет трубы для отопления, предлагаются на сайтах производителей и магазинов. В калькуляторы заложены усредненные показатели типовых радиаторов и труб: владельцу нужно указать метраж, высоту потолков и тип постройки, чтобы система сама сделала расчет регистров из гладких труб для отопления или емкости котла. Недостаток калькуляторов в предварительной настройке под нужды конкретного сервиса. Вряд ли владельцы портала разместят программу, которая рекомендует продукцию конкурентов, даже если основанный на реальных характеристиках расчет сечения трубы отопления это предусматривал.

Гидравлический расчет в системах с естественной циркуляцией

Алгоритм проведения вычисления также может меняться в зависимости от типа системы. Различают два основных вида:

1. Естественная циркуляция – самостоятельное движение воды за счета изначального параметра напора (его также называют располагаемым).
2. Принудительная циркуляция – системы, в которых жидкость передвигается за счет работы дополнительных насосов и механизмов.

Естественно, что в зависимости от конкретной конструкции описываемый в статье параметр может изменяться. Однако существуют следующие рекомендации по созданию систем трубопроводов с естественной циркуляцией:

1. Максимальная длина горизонтальных участков – не более двадцати метров.
2. Рекомендуемый диаметр магистральный трубы – 5 см.
3. Рекомендуемое значение диаметра каждой тридцать пятой секции – 5 см.
4. При расчете на каждые десять метров требуется дополнительно прибавлять половину диаметра трубы к ее размерам в вычислениях – это требуется для снижения скорости носителя тепла и нивелирования потерь напора за счет трения.

Подбор оптимального диаметра трубопровода

Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока  приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.

Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:

 При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).

Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:

Расчет диаметра трубы для водоснабжения и отопления

Основным критерием подбора трубы отопления является ее диаметр. От этого показателя зависит, насколько эффективным будет обогрев дома, срок эксплуатации системы в целом. При малом диаметре в магистралях может возникнуть повышенное давление, которое станет причиной протечек, повышенной нагрузки на трубы и металл, что приведет к проблемам и бесконечным ремонтам. При большом диаметре теплоотдача системы отопления будет стремиться к нулю, а холодная вода будет просто сочиться из крана.

Пропускная способность трубы

Диаметр трубы напрямую влияет на пропускную способность системы, то есть в данном случае имеет значение количество воды или теплоносителя, проходящего через сечение в единицу времени. Чем больше циклов (перемещений) в системе за определенный промежуток времени, тем эффективнее происходит обогрев. Для труб водоснабжения диаметр влияет на исходное давление воды – подходящий размер будет только поддерживать напор, а увеличенный – снижать.

По диаметру подбирают схему водопровода и отопления, количество радиаторов и их секционность, определяют оптимальную длину магистралей.

Так как пропускная способность трубы является основополагающим фактором при выборе, следует определиться, а что, в свою очередь, влияет на проходимость воды в магистрали. Таблица 1. Пропускная способность трубы в зависимости от расхода воды и диаметра

Расход	Пропускная способность
Ду трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м — мбар/м	меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0 — 0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5 — 0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0 — 0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5 — 0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0 — 1,000	184	425	788	1724	2632	5004	10152	15768	31932
120,0 — 1,200	202	472	871	1897	2898	5508	11196	17352	35100
140,0 — 1,400	220	511	943	2059	3143	5976	12132	18792	38160
160,0 — 1,600	234	547	1015	2210	3373	6408	12996	20160	40680
180,0 — 1,800	252	583	1080	2354	3589	6804	13824	21420	43200
200,0 — 2,000	266	619	1151	2486	3780	7200	14580	22644	45720
220,0 — 2,200	281	652	1202	2617	3996	7560	15336	23760	47880
240,0 — 2,400	288	680	1256	2740	4176	7920	16056	24876	50400
260,0 — 2,600	306	713	1310	2855	4356	8244	16740	25920	52200
280,0 — 2,800	317	742	1364	2970	4356	8566	17338	26928	54360
300,0 — 3,000	331	767	1415	3076	4680	8892	18000	27900	56160

Факторы влияния на проходимость магистрали:

1. Давление воды или теплоносителя.
2. Внутренний диаметр (сечение) трубы.
3. Общая длина системы.
4. Материал трубопровода.
5. Толщина стенок трубы.

На старой системе проходимость трубы усугубляется известковыми, иловыми отложениями, последствиями коррозии (на металлических изделиях). Все это в совокупности снижает со временем количество воды, проходящей через сечение, то есть подержанные магистрали работают хуже, чем новые.

Примечательно, что этот показатель у полимерных труб не меняется – пластик гораздо менее, чем металл, позволяет шлаку накапливаться на стенках. Поэтому пропускная способность труб ПВХ остается такой же, как и в день их монтажа.

Измерение труб с помощью фотосъемки (метод копирования)

Этот нестандартный метод применяется при полной недоступности к трубе любого размера. К измеряемой трубе прикладывают линейку или любой другой предмет, размеры которого заранее известны любому мастеру (часто в этом случае используют спичечный коробок, длина которого составляет 5 см, или монету). Далее этот участок трубы с приложенным предметом фотографируют (кроме фотоаппарата в современных условиях доступно использование и мобильного телефона). Следующие вычисления размеров производятся по фотоснимкам: на снимке измеряют визуальную толщину в мм, а затем переводят ее в реальные значения, учитывая масштаб фотографий.

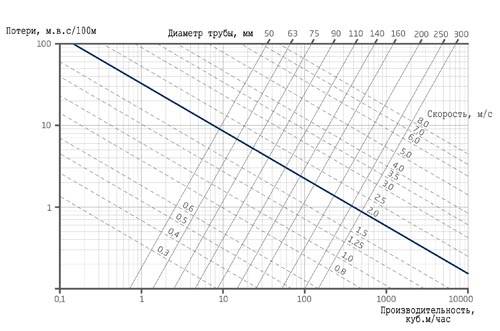

Номограммы для гидравлических вычислений труб

Для проверки потерь давления на заданном участке, показатели манометров сравнивают с табличными данными, или ориентируются на функциональную зависимость расхода жидкости от изменений напряжения (при постоянном диаметре).

Для примера используется ветка с радиаторами на 10 кВт. Расход жидкости рассчитывается на перенос теплоэнергии на уровне 10 кВт. В качестве расчетного участка взят отрез от первой в ветке батареи. Его диаметр является постоянным. Второй участок размещен между 1-ой и 2-ой батареей. На втором участке расход потребляемой энергии составляет 9 кВт с возможным снижением.

Расчет гидравлического сопротивления производится до обратной и подающей трубы, этому способствует формула:

G уч = (3,6*Q уч)/(c*(t r-t o)),

где Q уч — уровень тепловой нагрузки участка, (Вт). Нагрузка тепла на 1 участок составляет 10 кВт;

с — (показатель удельной теплоемкости для жидкости) постоянная, равная 4,2 кДж (кг*°С);

t r — температурный режим горячего теплоносителя;

t o — температурный режим холодного теплоносителя.

Гидрорасчеты отопительных гравитационных систем: скорость транспортировки теплоносителя

Минимальная скорость теплоносителя составляет 0,2-0,26 м/с. При снижении параметра из жидкости могут выделяться избыточные воздушные массы, приводящие к образованию воздушных пробок. Это выступает причиной для полного или частичного отказа от системы отопления. Верхний порог скорости теплоносителя составляет 0,6-1,5 м/с. Не достижение скорости до заданных параметров возможно образование гидравлических шумов. На практике оптимальная скорость варьирует в диапазоне 0,4-0,7 м/с.

Для более точных вычислений используются параметры материалов для изготовления труб, Например, для стальных труб скорость жидкости варьирует в диапазоне 0,26-0,5 м/с. При использовании полимерных или медных изделий, допускается увеличение скорости до 0,26-0,7 м/с.

Вычисление сопротивления отопительных гравитационных систем: потери давления

Сумма всех потерь при гидравлическом трении и локальном сопротивлении определяется в Па:

Руч = R * l + ((p * v2) / 2) * E3,

• где v — скорость транспортируемых сред м/с;
• p — плотность жидкости, кг/м³;
• R — потери давления, Па/м;
• l — длина, используемая для расчета труб, м;
• E3 — сумма всех коэффициентов локального сопротивления на обустроенном участке запорной арматуры.

Общий уровень гидравлического сопротивления определяется суммой сопротивлений расчетных участков.

Гидрорасчет двухтрубных гравитационных отопительных систем: выбор основной ветви

Если система гидравлики характеризуется попутной транспортировкой теплоносителя, для двухтрубных систем следует выбрать кольцо максимально загруженного стояка через размещенные внизу отопительные приборы. Для систем, характеризующихся тупиковым движением теплоносителя, требуется выбор кольца нижнего прибора обогрева для максимально загруженного из самых удаленных стояков. Для горизонтальных отопительных конструкций подбирают кольца через наиболее загруженные ветви, относящиеся к нижним этажам.

Диаметр трубопроводных сетей

При вычислении поперечного сечения труб, следует учесть, что высокая скорость перекачиваемых сред снижает материалоемкость изделий и удешевляет установку систем. Но повышение скорости приводит к потерям напора, требующим дополнительного расхода энергии для перекачивания сред. Чрезмерное уменьшение может привести к негативным последствиям. Для вычисления оптимальных параметров поперечного сечения труб служит формула (для изделий с круглым поперечным сечением):

Q = (Πd²/4)·w

Для вычисления оптимальных параметров поперечного сечения требуется узнать скорость перекачиваемых сред, исходя из сводных таблиц:

Окончательное уравнение для определения оптимального поперечного сечения имеет следующий вид:

d = √(4QΠw)

Расход воды через трубу при нужном давлении

Основная задача расчёта объёма потребления воды в трубе по её сечению (диаметру) – это подобрать трубы так, чтобы водорасход не был слишком большой, а напор оставался хороший. При этом необходимо учесть:

• диаметры (ДУ внутреннего сечения),
• потери напора на рассчитываемом участке,
• скорость гидропотока,
• максимальное давление,
• влияние поворотов и затворов в системе,
• материал (характеристики стенок трубопровода) и длину и т.д..

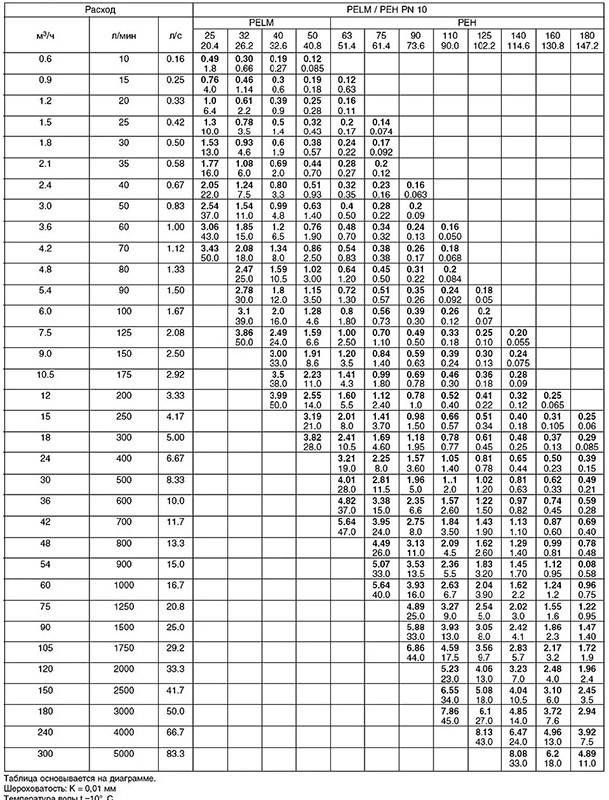

Подбор диаметра трубы по расходу воды с помощью таблицы считается более простым, но менее точным способом, чем измерение и расчёт по давлению, скорости воды и прочим параметрам в трубопроводе, сделанный по месту.

Табличные стандартные данные и средние показатели по основным параметрам

Для определения расчётного максимального расхода воды через трубу приводится таблица для 9 самых распространённых диаметров при различных показателях давления.

Среднее значение давления в большинстве стояках находится в интервале 1,5-2,5 атмосфер. Существующая зависимость от количества этажей (особенно заметная в высотных домах) регулируется путём разделения системы водообеспечения на несколько сегментов. Водонагнетение с помощью насосов влияет и на изменение скорости гидропотока. Кроме того, при обращении к таблицам в расчёте водопотребления учитывают не только число кранов, но и количество водонагревателей, ванн и др. источников.

Изменение характеристик проходимости крана с помощью регуляторов водорасхода, экономителей, аналогичных WaterSave ( http://water-save.com/ ), в таблицах не фиксируются и при расчёте расхода воды на (по) трубе, как правило, не учитываются.

Способы вычисления зависимостей водорасхода и диаметра трубопровода

С помощью нижеприведённых формул можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода воды.

В данной формуле водорасхода:

• под q принимается расход в л/с,
• V – определяет скорость гидропотока в м/с,
• d – внутреннее сечение (диаметр в см).

Зная водорасход и d сечения, можно, применив обратные вычисления, установить скорость, или, зная расход и скорость – определить диаметр. В случае наличия дополнительного нагнетателя (например, в высотных зданиях), создаваемое им давление и скорость гидропотока указываются в паспорте прибора. Без дополнительного нагнетания скорость потока чаще всего варьируется в интервале 0,8-1,5 м/сек.

Для более точных вычислений принимают во внимание потери напора, используя формулу Дарси:

Для вычисления необходимо дополнительно установить:

• длину трубопровода (L),
• коэффициент потерь, который зависит от шероховатостей стенок трубопровода, турбулентности, кривизны и участков с запорной арматурой (λ),
• вязкость жидкости (ρ).

Зависимость между значением D трубопровода, скоростью гидропотока (V) и водорасходом (q) с учётом угла уклона (i) можно выразить в таблице, где две известные величины соединяются прямой линией, а значение искомой величины будет видно на пересечении шкалы и прямой.

Для технического обоснования также строят графики зависимости эксплуатационных и капитальных затрат с определением оптимального значения D, которое устанавливается в точке пересечения кривых эксплуатационных и капитальных затрат.

Расчёт расхода воды через трубу с учётом падения давления можно проводить с помощью онлайн-калькуляторов. Для гидравлического расчёта, как и в формуле, нужно учесть коэффициент потерь, что предполагает выбор:

способа расчёта сопротивления,
материала и вида трубопроводных систем (сталь, чугун, асбоценмент, железобетон, пластмасса), где принимается во внимание, что, например, пластиковые поверхности менее шероховатые, чем стальные, и не подвергаются коррозии,
внутреннего диаметры,
длины участка,
падения напора на каждый метр трубопровода.

В некоторых калькуляторах учитываются дополнительные характеристики трубопроводных систем, например:

• новые или не новые с битумным покрытием или без внутреннего защитного покрытия,
• с внешним пластиковым или полимерцементным покрытием,
• с внешним цементно-песчаным покрытием, нанесённым разными методами и др.

Выбор материала

Подбор материала производится на основе характеристик сред, транспортируемых по трубопроводной линии и рабочего давления, предусмотренного для данной системы. Следует помнить о корродирующем действии перекачиваемых сред, относительно материала стенок трубопроводной сети. Обычно трубы и химические системы изготавливают из стали. При отсутствии высокого механического и корродирующего воздействия при разработке труб используют серый чугун или нелегированную конструкционную сталь.

При высоком рабочем давлении и отсутствии нагрузок с коррозийным образованием используют трубы из высококлассной стали или технологию ее литья. При высоком корродирующем действии или предъявлении к чистоте продуктов высоких требований, трубы разрабатывают из нержавейки.

Для повышения устойчивости к действию морской воды применяют медно-никелевый состав. Допускается использование алюминиевых сплавов, тантала или циркония. Хорошо распространены пластиковые составы, устойчивые к коррозийным образованиям. Они обладают малым весом и просты в обработке, что выступает идеальным решением для обустройства канализационных систем.

Гидравлический расчет трубопроводов

Гидравлический расчет трубопроводов является неотъемлемой частью проектирования систем. Он позволяет определить динамический характер движения жидкости, диаметр сечения трубопровода, мощность и подачу насоса, а так же потери давления в системе. Гидродинамический расчет потока несжимаемой жидкости сводится к решению уравнения Бернулли для двух последовательных сечений:

h₁, h₂ – высота начальной и конечной точки трубопровода; w₁, w₂ – скорости потока в начальной и конечной точки трубопровода; P₁, P₂ – гидростатические давления; α₁, α₂ – коэффициенты Кориолиса, учитывающие неравномерность распределения скоростей по сечению; ΔP_пот. – потери давления на преодоление сопротивления.

Представленный в этом разделе гидравлический онлайн расчет позволяет вычислить характеристики потока несжимаемой жидкости, а так же потока сжимаемой жидкости или газа высокого давления. Оба расчета выполняются для неразветвленного трубопровода.

При решении подобных задач методом конечных элементов в программном комплексе ANSYS крайне важно, чтобы размер ячеек сетки в пристеночном слое трубопровода не превышал определенных значений в радиальном направлении. Алгоритмы в данном разделе рассчитывают минимальный рекомендованный разработчиками размер первой ячейки при значении пристеночной функции Y + = 30. В общем случае, значение пристеночной функции должно лежать в пределах 30 + -0.875 ×D / 2

В общем случае, значение пристеночной функции должно лежать в пределах 30 + -0.875 ×D / 2

В зависимости от величины шероховатости Δ внутренней поверхности трубы определяется коэффициент трения:

λ = 0,316×Re -0.25 при δ > Δ λ = 0,11(Δ / D + 68 / Re) 0.25 при δ 2 ρ / 2)

Потеря давления на местных сопротивлениях:

Суммируя полученные результаты, получают общую потерю давления на определенном участке трубопровода.

Исходные данные:

Q – расход потока жидкости в трубопроводе, в литрах в секунду;

ρ – плотность жидкости, в килограмм / метр 3 ;

ΔH – перепад высот начальной и конечной точки участка трубопровода, в метрах;

D – внутренний диаметр трубопровода, в миллиметрах;

L – длина трубопровода, в метрах;

Δ – абсолютная шероховатость внутренней стенки трубы, в миллиметрах.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДА

Расход потока Q, л/c

Плотность жидкости ρ, кг/м 3

Динамическая вязкость жидкости μ, Па*с

Перепад высот трубопровода ΔH, м

Внутренний диаметр трубопровода D, мм

Длина трубопровода L, м

Коэффициент местных сопротивлений ΣK_i

Абсолютная шероховатость Δ, мм

Статическое давление на входе P_с, Па

Динамическое давление P_д, Па

Полное давление на входе P, Па

Потери давления от трения ΔP, Па

Скорость потока W, м/с

Число Рейнольдса Re

Коэффициент трения λ

Толщина ламинарного подслоя δ_л, мм

Размер первой ячейки пристеночного слоя, мм

Copyright Кайтек 2020

Расчет давления в трубопроводе

В этой статье мы решим задачку на потерю напора в трубопроводе. Данная статья поможет вам понять, как идет сопротивление движению потока. На реальных цифрах, опишу алгоритм как это делать. Используем основные формулы.

Разберем простой пример с трубой, как видно на изображении в начале трубы насос потом идет манометр, который позволяет измерить давление жидкости в начале трубы. Через определенную длину установлен второй манометр, который позволяет измерить давление в конце трубы. Ну и в самом конце стоит кран. Эта схема достаточно проста, и я попытаюсь привести примеры. И так начнем.

Вообще существует не один способ как узнать потерю напора: Способ, когда известно давление вначале и в конце трубы, можно вычислить потерю напора по формуле: М1-М2=Давление, то есть эта разница между двумя манометрами. Допустим у нас получилось, грубо говоря 0,1 МПа, что составляет одну атмосферу. Это значит у нас потеря напора по длине составляет 0,1 МПа

Обратите внимание, мы можем указывать потерю напора по двум величинам, это по гидростатическому давлению, что составляет 0,1 МПа и по высоте напора водного столба в метрах, что составляет 10 метров. Как я не однократно говорил каждые 10 метров это одна атмосфера давления

Существует ряд методов, как рассчитать потерю напора не имея манометров на трубах. Ученые исследователи приготовили для нашего пользования замечательные формулы и цифры, которые нам пригодятся.

Существует хорошая формула которая позволяет вычислить потерю напора по длине трубопровода.

А теперь поговорим о коэффициенте гидравлического трения.

Формулы нахождения этого коэффициента зависит от числа Рейнольдса и эквивалента шероховатости труб.

Напомню эту формулу (она применима только к круглым трубам):

Далее находим формулу для нахождения коэффициента гидравлического трения по таблице:

Здесь Δ_э – Эквивалент шероховатости труб. Эта величина в таблицах указывается в милиметрах, но вы когда будете вставлять в формулу обязательно переводите в метры. Вообще не забывайте соблюдать пропорциональность единиц измерения и не смешивайте в формулах разных типа с .

d-внутренний диаметр трубы, то есть диаметр потока жидкости.

Также хочу подметить, что подобные величины по шероховатости бывают абсолютными и относительными или даже есть относительные коэффициенты. Поэтому когда если будете искать таблицы с величинами, то величина эта должа называться “эквивалентом шероховатости труб” и не как иначе, а то результат будет ошибочный. Эквивалент означает – средняя высота шероховатости.

В некоторых ячейках таблицы указаны две формулы, вы можете считать на любой выбранной, они почти дают одинаковый результат.

Таблица: (Эквивалент шероховатости)

Таблица: (Кинематическая вязкость воды)

А теперь давайте решим задачу:

Найти потерю напора по длине при движении воды по чугунной новой трубе D=500мм при расходе Q=2 м 3 /с, длина трубы L=900м, температура t=16°С.

Решение: Для начала найдем скорость потока в трубе по формуле:

Сдесь ω – площадь сечения потока. Находится по формуле:

ω=πR 2 =π(D 2 /4)=3.14*(0,5 2 /4)=0,19625 м 2

Далее находим число Рейнольдса по формуле:

Re=(V*D)/ν=(10,19*0.5)/0,00000116=4 392 241

ν=1,16*10 -6 =0,00000116. Взято из таблицы. Для воды при температуре 16°С.

Δ_э=0,25мм=0,00025м. Взято из таблицы, для новой чугунной трубы.

Далее сверяемся по таблице где находим формулу по нахождению коэффициента гидравлического трения.

Далее завершаем формулой:

h=λ*(L*V 2 )/(D*2*g)=0,01645*(900*10,19 2 )/(0,5*2*9,81)=156,7 м.

Ответ: 156,7 м. = 1,567 МПа.

Давайте рассмотрим пример, когда труба идет вверх под определенным углом.

В этом случае нам к обычной задаче нужно прибавить высоту(в метрах) к потери напора. Если труба будет идти на спуск в низ, то тут необходимо вичитать высоту.

Чтобы в ручную не считать всю математику я приготовил специальную программу:

Расчет давления в трубопроводе Расчет давления в трубопроводе В этой статье мы решим задачку на потерю напора в трубопроводе. Данная статья поможет вам понять, как идет сопротивление движению потока. На реальных цифрах, опишу

Стоимость установки систем водоснабжения

«точки» ГВС (водоразетка)	шт	1 100 ₽
«точки» ХВС (водоразетка)	шт	1 100 ₽
Выводы под полотенцесушитель	шт	2 000 ₽
Шкафа и распределителя водоснабжения	шт	2 500 ₽
ЭВН (электроводонагревателя) до 100 л	шт	1 800 ₽
Насосной станции самовсасывающей	шт	2 500 ₽
Фильтра (колбы, до 3-х штук)	шт	1 500 ₽
Гидроаккумулятора (до 100 л.)	шт	1 500 ₽
Гидроаккумулятора (до 200 л.)	шт	1 800 ₽
Магистральных труб системы водоснабжения и трубной изоляции (сшитый полиэтилен, металлопластик) до 20 мм	м/пог	100 ₽
Магистральных труб (полипропилен) до 32 мм	м/пог	230 ₽
Магистральных труб и утепление трубной изоляцией (сшитый полиэтилен, металлопластик) до 32 мм	м/пог	230 ₽
Редуктора давления	шт	1 000 ₽
Скважинного насоса (глубина скважины до 70 м)	шт	от 9 500 ₽
Колодезного насоса (глубина колодца до 15 м)	шт	от 5 000 ₽
Реле давления	шт	2 500 ₽
Стоимость уточняйте по телефону: 8 495 744 67 74	___________

Стоимость установки систем водоснабжения

Для чего нужен гидравлический расчет внутридомового газопровода

В период расчетных работ происходит определение видов необходимых газовых элементов. Приборы, задействованные в доставке и регулировании газа, изображают схему всей внутридомовой системы. Это позволяет вовремя выявить разнообразные неполадки, а также четко провести монтажные работы.

В проекте находятся определенные точки, где, согласно нормам, будут размещены газовые элементы. Также согласно этим нормам учитываются условия безопасности.

В условиях подачи топлива в расчет принимается кухонная комната, ванная и количество жилых помещений. В кухне к сведению также принимают наличие таких элементов, как дымовая труба, вытяжка. Все это необходимо для того, чтобы произвести качественную установку приборов и трубопровода для доставки природного газа.

5.5 Расчет потерь напора по участкам сети по преобразованной формуле д. Бернулли

Для водопроводных
систем характерен сравнительно узкий
интервал применяемых средних скоростей
потоков (0,6…3,0 м/с). Поэтому в уравнении
Д. Бернулли можно пренебречь удельной
кинетической энергией в сечении потока
(она не превышает 0,46 м), а для ускорения
расчета потерь напора на участках
трубопровода использовать упрощенную
зависимость, полученную путем
преобразования формулы Дарси–Вейсбаха:

,
(4)

где h

– потери напора (м);

k
м

– коэффициент, учитывающий влияние
местных сопротивлений, которые составляют
от 5 – 10% от сопротивления по длине
[k
м
=1,05–1,1];

А
кв

– удельное
сопротивление трубы в квадратичной
области, с 2 /м 6 ;

–
поправочный коэффициент, учитывающий
неквадратичность области сопротивления;

L

– расчетная длина участка трубопровода,
м;

Q
р

– расчетный расход на участке трубопровода,
м³/с.

Соответствующие
величины А
кв
и
,
которые представляются в уравнении (4)
для вычисления потерь напора находятся
по таблицам 2 и 3.

Таблица 3

Поправочный
коэффициентна степень турбулентности потока в
зависимости от скоростиV

движения воды

Добавить в закладки

На самом деле эти два фактора существенно влияют на расход воды, но они далеко не единственные.
Расчитать расход воды по и ее диаметру равноценно тому, что вы будете проводить расчет траектории ракеты, летящей на Луну, исходя только из видимого положения данного космического тела. Если проводить расчет без учета движения Луны по собственной орбите, вращения нашей планеты, гравитации небесных тел и сопротивления атмосферы, то вряд ли отправленный нами космический корабль сможет попасть хотя бы приблизительно в нужные координаты пространства.

На максимальный расход воды через трубы влияет не только два вышеназванных фактора, но вместе с ними и:

1. Длина самих труб: чем длиннее трубы, тем сильнее трется вода о стенки, что, соответственно, замедляет в ней поток воды. Действительно, у самого торца трубы на воду влияет лишь давление в ней, но последующие водные объемы должны занять ее место. Но они значительно тормозятся водопроводной трубой. На нефтепроводах именно из-за потери необходимого напора в длинных трубах устанавливаются насосные станции.
2. Одним из влияющих факторов является материал стенок трубопровода, который сказывается на скорости движения воды. Если вода скользит по гладкому полипропилену, то куда большее сопротивление потоку создает шероховатая сталь.
3. От диаметра трубного отверстия расход воды зависит куда более сложным образом, чем может судить о том здравая логика. У труб с малым диаметром сопротивление стенок движению водного потока намного больше, чем у толстых труб. Причина кроется в том, что чем меньше диаметр трубы, тем менее выгодно соотношение площади поверхности и внутреннего объема при фиксированной длине с точки зрения скорости потока. Говоря простым языком, через тонкую трубу вода двигается тяжелее, чем через толстую.
4. Срок эксплуатации трубы также значительно влияет на проходимость трубы. поддаются коррозии, к тому же чугун и сталь с годами использования обрастают известковыми отложениями. Заросшие трубы имеют гораздо большее сопротивление водному потоку (сопротивление ржавой трубы и новой стальной полированной трубы отличается в 200 раз). Вследствие зарастания просвет внутренних участков труб уменьшается, и даже в идеальных условиях через него пройдет гораздо меньшее количество воды.

Следует обратить внимание на следующий факт: состояние поверхности металлопластиковых и пластиковых труб не ухудшается с течением времени; спустя 20 лет такие трубы будут иметь такое же сопротивление водному потоку, как и во время монтажа. В конце концов переход диаметра, любой поворот, разнообразные запорные фитинги и арматура – все они тоже могут значительно тормозить водный поток

В конце концов переход диаметра, любой поворот, разнообразные запорные фитинги и арматура – все они тоже могут значительно тормозить водный поток.
