Калькулятор расчета объема теплоаккумулятора

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Монтаж гидроаккумулятора отопления

Расширительный бак должен устанавливаться только в отапливаемой комнате. Если вес гидроаккумулятора превышает 30 килограмм, то он устанавливается на специальной подставке. Место для размещения расширителя, должно быть легко доступным для обслуживания.

Системы отопления и водоснабжения

Врезка делается в трубы только на обратке. Врезка производится между окончательным радиатором, вблизи от котла. Перед расширительным баком устанавливается обратный клапан и манометр для постоянного замера давления в системе.

Лучше всего выбирать модель со сменной мембраной, которая заменяется при поломке без особых усилий. При возможности и желании гидроаккумулятор можно установить без помощи со стороны, но если нет уверенности или не хочется долго возиться, можно нанять специалиста. Однако, в таком случае вам не удастся сэкономить.

Теплоаккумулятор в системе солнечного отопления

Необходимость усовершенствования системы отопления собственного дома вынуждает владельцев вести постоянный поиск полезных идей, дополнительных устройств, позволяющих экономить топливо, равномерно распределять тепло внутри дома, увеличивать теплоотдачу радиаторов.

Проблема равномерного распределения тепла особенно остро стоит в домах с твердотопливными котлами. В них нельзя мгновенно остановить процесс сгорания топлива и подачу тепла в трубопровод системы. Если перекрыть кран на подаче, горячая вода, скапливаясь на входе, может достичь точки кипения и повредить часть трубопровода. Можно распределить количество растопок по времени. Подобные решения трудозатратны и малоэффективны. В данном случае целесообразно применение теплоаккумулятора, который обеспечит равномерное распределение тепла по дому, исключит температурные перепады.

В домах, где встроен теплоаккумулятор, значительно сокращаются теплопотери.

Гидроаккумулятор — это емкость, аккумулирующая тепло, производимое твердотопливным котлом, сохраняющая его продолжительное время. Устройство работает по принципу термоса.

Аккумулирующий бак состоит из таких комплектующих:

• Емкость из стали или нержавейки, большого размера (прямоугольная или круглая);
• Четыре патрубка внутри емкости, разнесенные по высоте. Один является выходом из обогревателя в бак, а другой – входом системы отопления, то же в нижней части;
• Вверху в гидроаккумулятор встроен предохранительный клапан;
• Снаружи емкость утепляется толстым слоем изоляционного материала.

Буферная емкость аккумулирует нагретый теплоноситель внутри, поддерживает тепло в доме до двух дней после отключения системы отопления.

Устанавливая гидроаккумулятор, необходимо устроить контур обвязки между ним и котлом, включающий:

• Циркуляционный насос;
• Термосместительный клапан;
• Расширительный бак.

Аккумулирующий бак обязательно должен быть теплоизолирован, иначе выделяемое тепло будет нагревать помещение, где находится гидроаккумулятор.

Накопительный бак работает таким образом:

• Из твердотопливного котла нагретая вода поступает к верхнему патрубку;
• Циркуляционный насос, работая, выгоняет холодную воду из нижней части теплоаккумулятора в твердотопливный котел до того момента, пока весь бак не будет наполнен горячей водой;
• Следующим этапом будет подача горячей воды из бака аккумулятора в систему отопления. С помощью циркуляционного насоса из системы отопления остывшая вода перегоняется в бак, а из бака в систему.

Каталитическое окисление.

Применение катализаторов для управления химизмом процессов окисления имеет большое научное и практическое значение. В некоторых случаях окисление должно быть полным, например при нейтрализации СО и углеводородных загрязнений в выхлопных газах автомобилей. Однако чаще нужно, чтобы окисление было неполным, например во многих широко применяемых в промышленности процессах превращения углеводородов в ценные промежуточные продукты, содержащие такие функциональные группы, как –СНО, –СООН, –С–СО, –СN. При этом применяются как гомогенные, так и гетерогенные катализаторы. Примером гомогенного катализатора является комплекс переходного металла, который используется для окисления пара-ксилола до терефталевой кислоты, эфиры которой служат основой производства полиэфирных волокон.

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Обзор моделей

Заводской теплоаккумулятор

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.

Внимание. Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне

Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя

Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

• Равномерный нагрев воды по общему объему;
• Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
• Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Важно. Если у системы отопления с теплоаккумулятором своими руками по схеме и расчету не предусмотрено подключение дополнительных источников забора энергии – по этому вопросу нужно проконсультироваться у специалистов

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

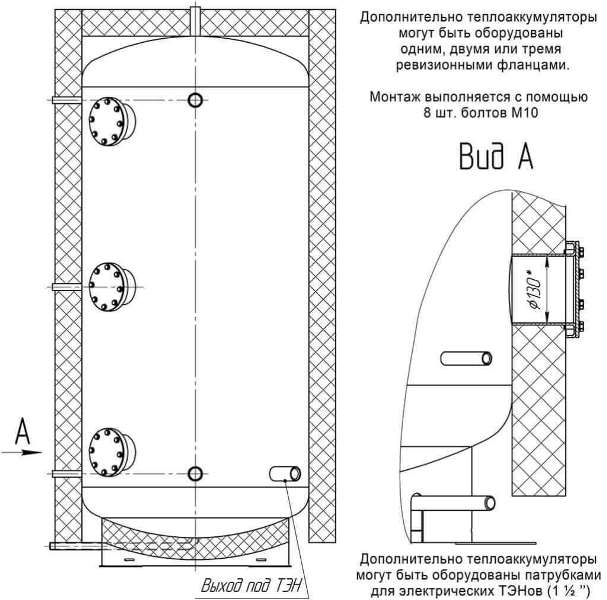

Анализ конструкции теплового аккумулятора

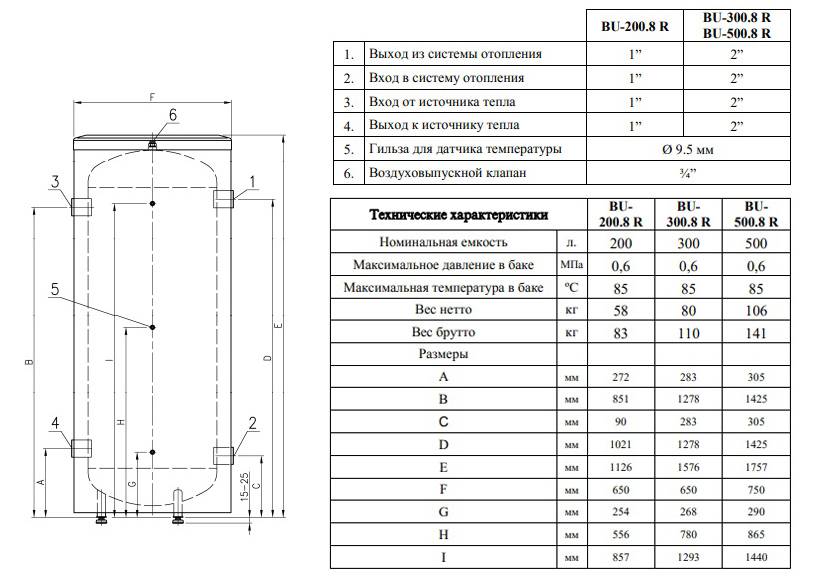

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

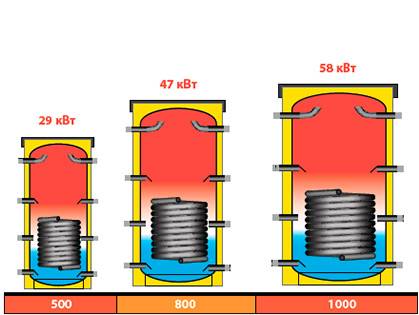

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

• накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
• экономия топлива;
• экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
• техническая возможность объединить в одну систему разные источники тепла;
• увеличение КПД твердотопливного агрегата до высоких значений;
• предохранительная функция, защита оборудования от перегрева;
• возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Подбор устройства согласно расчету

Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.

Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.

Расчетная формула выглядит так: V = (VL x E) / D, где:

• VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
• Е – коэффициент расширения теплоносителя (в процентах);
• D – показатель эффективности мембранника.

Определение объема

Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).

Коэффициент расширения для водяной системы приблизительно равен 4% (при температуре теплоносителя 95 °C).

Если в трубы залит антифриз, то прибегают к такому расчету:

Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:

• PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
• PS – давление зарядки мембранника обычно составляет 0,5 бар.

Теперь осталось собрать все показатели в формулу и получить окончательный расчет:

Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.

Как выбрать буферную емкость

Расчет минимально необходимого объема

Наиболее важным параметром, с которым стоит определиться сразу – объем емкости. Он должен быть как можно большим для максимизации эффективности, но до определенного порога, чтобы мощности котла хватало для его «заряда».

Расчет объема буферной емкости для твердотопливного котла производится по формуле:

m = Q / (k*c*Δt)

• где, m – масса теплоносителя, после расчета ее не сложно перевести в литры (1 кг воды ~ 1 дм3);
• Q – необходимое к-во тепла, рассчитывается как: мощность котла * период его активности — теплопотери дома * период активности котла;
• k – КПД котла;
• c – удельная теплоемкость теплоносителя (для воды это известная величина – 4,19 кДж/кг*°C = 1,16 кВт/м3*°С);
• Δt – разница температур в трубах подачи и обратки котла, снимаются показатели при установившейся работе системы.

Например, для среднестатистического дома с кладкой в 2 кирпича площадью 100 м2 теплопотери, грубо, составляют 10 кВт/час. Соответственно, необходимое количество тепла (Q) для поддержания баланса = 10 кВт. Дом отапливается котлом мощностью 14 кВт и КПД 88%, дрова в котором прогорают за 3 часа (период активности котла). Температура в трубе подачи – 85°C, а в обратке – 50°C.

Сначала нужно рассчитать необходимое к-во тепла.

Q = 14*3-10*3 = 12 кВт.

В итоге m = 12 / 0,88*1,16*(85-50) = 0,336 т = 0,336 кубометра или 336 литров. Это минимально необходимый объем буферной емкости. При такой вместимости, после прогорания закладки (3ч), теплоаккумулятор накопит и распределит далее 12 кВт тепла. Для дома из примера это более 1 дополнительного часа теплых батарей на одной закладке.

Калькулятор расчета минимально необходимой емкости теплоаккумулятора

Количество теплообменников

Медные внутренние теплообменники накопительного бака.

После подбора объема, второе, на что стоит обратить внимание – наличие теплообменников и их количество. Выбор зависит от желаний, требований к СО и схемы подключения бака. Для самой простой системы отопления достаточно пустой модели без теплообменников

Для самой простой системы отопления достаточно пустой модели без теплообменников.

Однако если в контуре отопления планируется естественная циркуляция, нужен дополнительный теплообменник, поскольку малый контур котла может функционировать лишь при принудительной циркуляции. Давление в таком случае выше, чем в отопительном контуре с естественной циркуляцией. Для обеспечения ГВС или подключения теплых полов также потребуются дополнительные теплообменники.

Максимально допустимое давление

При выборе буферной емкости с дополнительным теплообменником, следует обратить на максимально допустимое рабочее давление, которое должно быть не ниже, чем в любом из контуров отопления. Бак моделей без теплообменников в большинстве случаев рассчитаны на внутреннее давление до 6 бар, чего более чем достаточно для среднестатистической СО.

Материал внутренней емкости

На данный момент существует 2 варианта изготовления внутреннего бака:

• мягкая углеродистая сталь – покрыта непромокаемым антикоррозийным покрытием, имеет более низкую себестоимость, используется в недорогих моделях;
• нержавеющая сталь – более дорогая, но более надежная и долговечная.

Другие критерии выбора

После определения с основными техническими критериями, можно обратить внимание на дополнительные параметры, повышающие эффективность и комфорт от использования:

• возможность подключения ТЭН для дополнительного подогрева от электросети, а также дополнительных контрольно-измерительных приборов, которые монтируются резьбовым или муфтовым (но ни в коем случае не сварным) соединением;
• наличие слоя теплоизоляции – в более дорогих моделях теплоаккумуляторов между внутренним баком и наружной оболочкой имеется слой теплоизолирующего материала, способствующий еще более долгому сохранению тепла (вплоть до 4-5 дней);
• вес и габариты – все вышеперечисленные параметры влияют на вес и размеры буферной емкости, поэтому стоит за ранее определиться как она будет заноситься в котельную.

Функциональная нагрузка

Его работа заключается в следующем:

• с помощью помпы, вода, под давлением, подается в мембрану гидроаккумулятора,
• когда достигается допустимый уровень порога давления, реле деактивирует насос и жидкость перестает поступать,
• при заборе воды, давление немного падает, и насос включается автоматически, и жидкость опять подается в мембрану.

Эффективность работы агрегата зависит от величины гидробака. Чем больше его объем, тем продуктивнее будет функционировать механизм в целом.

Про канализационные, гофрированные трубы для наружной канализации написано здесь.

На странице: https://ru-canalizator.com/septiki/stochnye-vody/drenazhnaya-gofrirovannaya.html прочитайте про дренажные, гофрированные, перфорированные трубы с геотканью на 200 мм.

Если есть необходимость, реле давления можно подстраивать в нужном вам режиме.

Снизить результативность работы гидроаккумулятора способен растворенный в жидкой субстанции воздух, который со временем накапливается в мембране.

Поэтому, в качестве профилактических мер, необходимо, периодически, стравливать накопившийся воздух (различные виды кранов Маевского для чугунных радиаторов описаны в этой статье).

Как часто нужно проводить данную процедуру?

Все зависит от объема резервуара и частоты его использования. В среднем – это один раз в два — три месяца.

Методика расчёта объёма расширительного мембранного бака для системы отопления:

Представленный ниже расчет предназначен для индивидуальных систем отопления и значительно упрощен.
Его точность составляет 10%. Мы считаем, что этого вполне достаточно

1. Определим, какой тип жидкости Вы будете использовать в виде теплоносителя. Для примера расчета в качестве теплоносителя мы возьмем воду.
Коэффициент температурного расширения воды принят равным 0,034 (это соответствует температуре 85oС)

2. Определим объем воды в системе. Приблизительно его можно рассчитать в зависимости от мощности котла из расчета 15 литров на каждый киловатт мощности .
Например, при мощности котла 40 кВт, объем воды в системе будет равен 600 литрам

3. Определим величину максимального допустимого давления в системе отопления.
Она задана порогом срабатывания клапана безопасности в системе отопления

4. Также в расчетах используется величина первоначального давления воздуха в расширительном баке Ро.
Давление Ро не должно быть меньше , чем гиростатическое давление системы отопления в точке расположения расширительного бака

5. Полный объем расширения V можно подсчитать по формуле:

V = (e x C) / (1 – (P_o/P_max))

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

• Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
• Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

• Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
• Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Критерии выбора объема расширительного бака

Содержание теплоносителя в сети обогрева – не единственный фактор, влияющий на выбор гидроаккумулятора. Оптимальный размер расширительного бачка отопительной системы зависит от трех параметров:

• Объема жидкости в системе – чем он больше, тем крупнее должны быть габариты гидроаккумулятора;
• Температуры жидкости – чем сильнее она нагревается, тем вместительней должна быть расширительная емкость;
• Давления в системе – чем выше его максимально допустимый уровень, тем меньше должен быть объем бака.
• Общей высоты элементов системы – чем меньше расстояние от места установки гидроаккумуляторадо верхней точки сети, тем меньше должен быть объем бака.

Таким образом, правильный объем бытового расширительного бака находится в прямой зависимости от количества и температуры теплоносителя, и в обратной зависимости – от уровня давления в сети обогрева.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
