Калькулятор расчета необходимого количества арматуры для ленточного фундамента

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

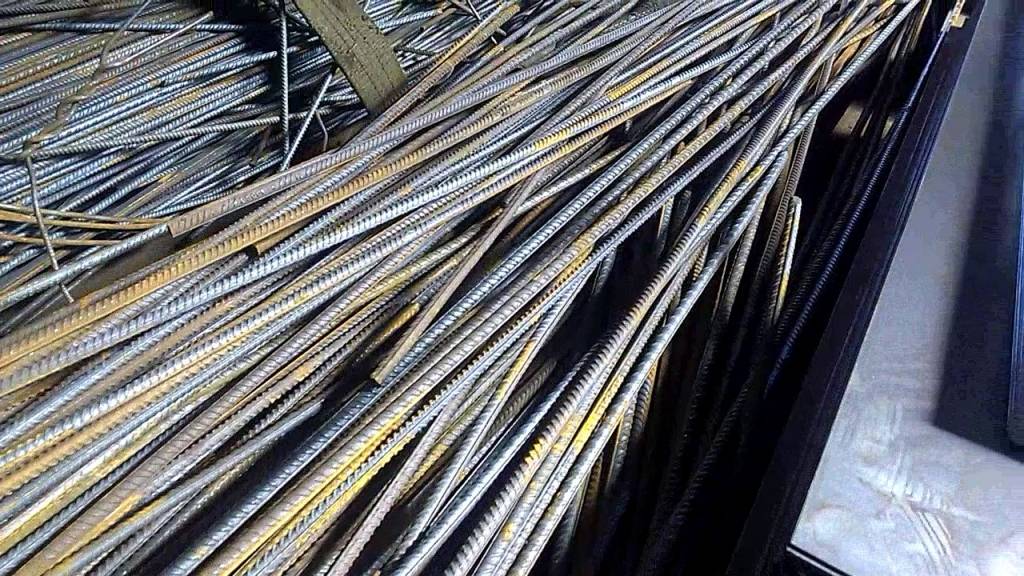

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

пространственный каркас из арматуры сооружается в двух уровнях;
соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
обвязка выполняется отожженной проволокой в каждой точке соединения.

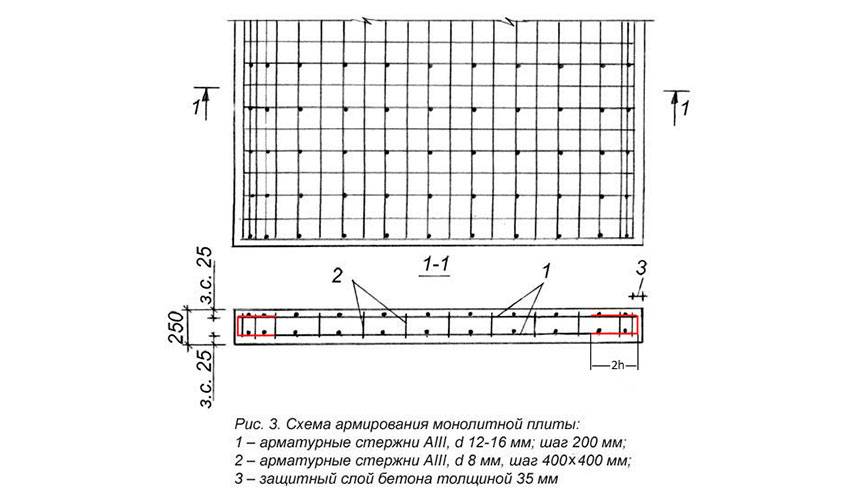

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

Определите количество горизонтальных прутков в каждом ярусе.
Вычислите общий метраж арматурных стержней, формирующих ячейки.
Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Как посчитать арматуру для фундамента – пример вычислений

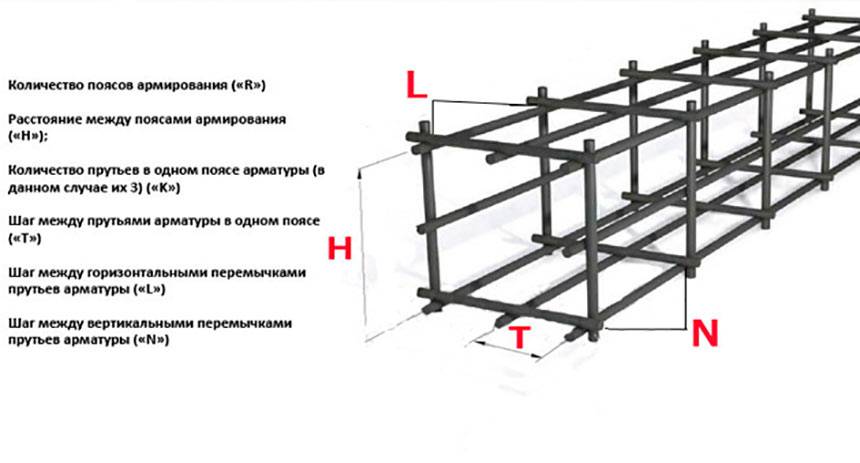

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундамента

Алгоритм расчета:

Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
Суммарная длина вертикальных стержней составит 80х0,8=64 м.
Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

каркас опорного элемента квадратного профиля формируется из 4 стержней;
решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
длина элементов усиления соответствует размерам опорной колонны;
поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

Определите длину вертикальных стержней в одной опоре.
Вычислите метраж элементов поперечной обвязки одного каркаса.
Рассчитайте общую длину, сложив полученные значения.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.
Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
Далее есть два варианта:
- Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
- Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
К стойкам привязывают продольные нитки нижнего пояса армирования.
В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

длина и ширина фундаментной базы;
сечение железобетонной ленты;
интервал между каркасными элементами;
общее количество обвязочных поясов;
размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

Рассчитайте общую длину ленточного контура.
Вычислите количество элементов в поясах.
Определите метраж горизонтальных стержней.
Вычислите потребность в вертикальных прутках.
Рассчитайте длину поперечных перемычек.
Сложите полученный метраж.

Расчет фундамента

Прежде чем начать строительство дома, первым делом вы должны ознакомиться с составом почвы, так как от качественных показателей грунта зависит как выбор типа фундамента, так и затраты, связанные с процессом строительства.

Следующим этапом следует произвести расчет фундамента, а именно рассчитать постоянную нагрузку от самого дома, и временную — от ветра и снежного покрова, для того, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента.

Затем вы можете приступить к расчету объема бетона для фундамента. Для этого следует длину конструкции, а сюда входит, как периметр с внешней стороны, так и длина абсолютно всех перегородок между комнатами, умножить на ее высоту и ширину, но при условии, что лента фундамента имеет по всей длине одинаковое сечение.

L — Длина фундамента

A — Высота фундамента

B — Ширина фундамента

Если вы планируете приготовить бетон самостоятельно, то вам следует знать, что бетон чаще всего готовят из цемента марок М 500 и М 400 с применением песка и щебня. Рассчитывая пропорции бетона, следует учитывать множество факторов, такие как, фракции щебня и песка, их плотность, требуемые качества бетона. В таблице «Пропорции бетона» указаны усредненные данные.

При расчете арматуры для армирования фундамента, стоит знать, что нагрузку на себя принимают продольные прутки, и поэтому для них используется ребристая арматура, в основном 10-12 мм, а вертикальные и поперечные прутки делают из гладкой и тонкой арматуры, так как они не несут нагрузки.

Для быстрого расчета объема бетона для заливки фундамента, а также всех необходимых строительных материалов, вы можете воспользоваться нашим калькулятором фундамента, расположенным выше.

Комментариев:

Рейтинг: 70

Выполнение расчета бетона на ленточный фундамент является одним из важнейших этапов подготовки к обустройству рассматриваемого основания.

Существует множество специальных сервисов, позволяющих выполнить необходимые манипуляции в автоматическом режиме, задав лишь требуемые исходные данные. Однако лучше всего выполнять расчет материала на обустройство ленты самостоятельно. Это позволит избежать погрешностей, тем более что никакие сложные формулы и труднодоступные данные для таких расчетов не используются.

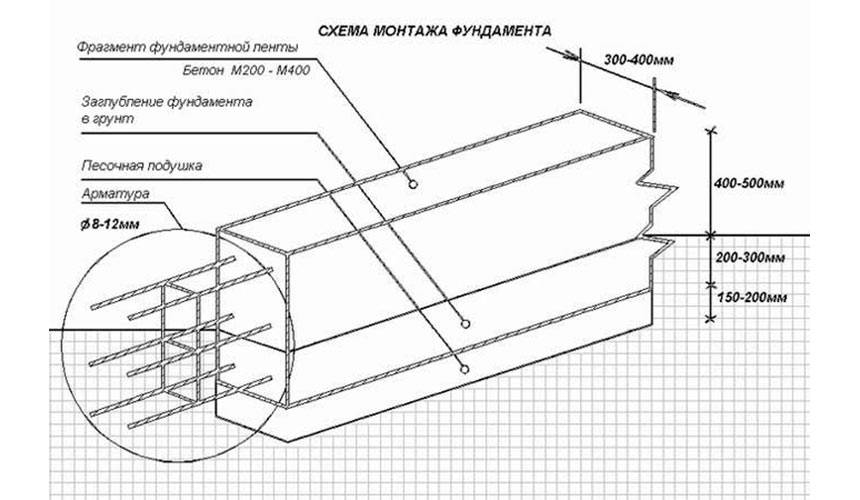

Ленточный фундамент — непрерывная бетонная лента, расположенная под стенами дома.

Схема армирования ленточного фундамента

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

Для частных малоэтажных домов в основном используются две схемы армирования:

четырьмя стержнями
шестью стержнями

Какую схему армирования выбрать? Все очень просто:

Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм).В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.

И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

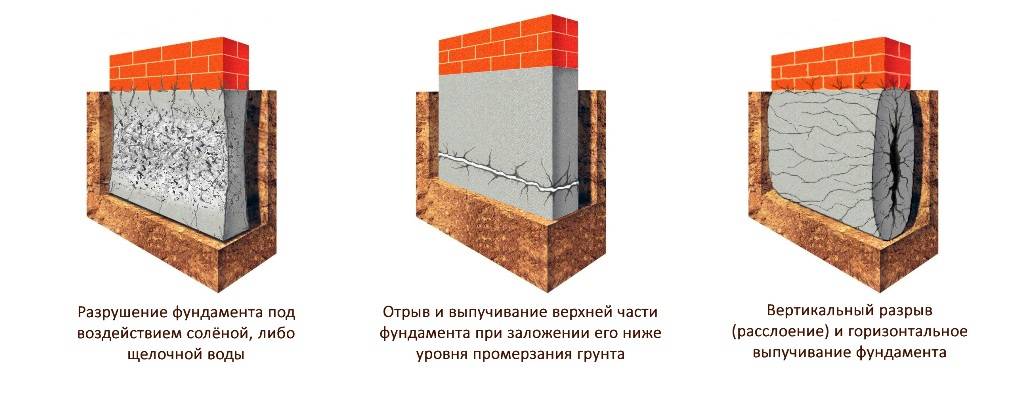

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы. Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси

Для того чтобы выполнить расчет фундамента, калькулятор необходим

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

количество опорных колонн;
диаметр и высоту свай;
размеры находящейся в грунте расширенной части опоры;
габариты ростверка;
конфигурацию ростверковой конструкции;
марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

длины плитной основы;
ширины фундаментной плиты;
высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

2 Какие армирующие элементы рекомендуется применять для закладки фундамента?

Установить нужное количество прутов для армирования, применяя калькулятор на веб-сайтах, или путем ручного расчета, будет намного проще, если вы сразу определитесь с некоторыми нюансами подбора армирующих стержней. Специалисты советуют для ленточного фундамента брать пруты таких диаметров:

6 мм и более – для изгибающихся вязаных каркасов;
10 мм – для продольных прутков (при их протяженности менее трех метров) и 12 мм (при длине более трех метров);
40 мм – для стержней, укладываемых в верхний ряд фундамента ленточного вида (при этом следует использовать “тяжелый” бетон высоких марок).

В тех случаях, когда армирование выполняется в два ряда, в нижнем ряду дистанция между стержнями обязана быть около 2,5 см, в верхнем – около 3 см. При закладке трех рядов дистанция между прутьями не может быть меньше 5 см. Также отметим, что для балок и ребер, ширина коих превышает 15 сантиметров, рекомендуется применять как минимум два поперечных армирующих прута.

Если указанные балки и ребра имеют меньшую ширину, допускается использовать лишь один поперечный стержень. Теперь, когда вы знаете основные тонкости выбора арматуры для ленточных оснований, можно приступать непосредственно к ее расчету.

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

Арматура

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм. Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента. О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м

Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м. Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Рассчитать ленточный фундамент своими руками

Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.

Роль арматуры в ленточном фундаменте

Бетонное основание, поддерживающее здание, постоянно испытывает высокие нагрузки. Они обусловлены весом самой надземной конструкции, а также процессами, которые происходят в грунте. Ленточный фундамент имеет большую площадь контакта с нижележащими слоями земли. Со временем грунт уплотняется под подошвой фундамента. Но происходит этот процесс, как правило, неравномерно. В результате нагрузка в разных участках фундамента отличается и это вызывает внутреннее напряжение в конструкции. Ситуация усугубляется переменной влажностью в грунте, а также возможными аварийными протечками водоносных коммуникаций.

Под действием этих неблагоприятных факторов в бетоне со временем появляются трещины, расколы. Это влечет за собой разрушение фундамента и стен дома. Армирование помогает укрепить бетонную ленту и сохранить ее целостность. Металлический каркас арматуры сдерживает локальное давление и перераспределяет нагрузку в бетонной ленте. Поэтому, чтобы повысить надежность конструкции, необходимо обязательно армировать фундамент.

Можно ли заменить металл пластиком

Для армирования фундамента подходит материал разного качества. В строительстве применяют металлические и композитные элементы. Каркас из стеклопластика – это современное изобретение, однако для возведения частных домов он применяется редко. Для производства такой арматуры используют сверхпрочный стеклопластик. Внешне она выглядит в виде прутьев диаметром 4-18 миллиметров и длиной до 12 метров. На поверхности арматуры имеются спиралевидные ребра, повышающие степень сцепления с бетоном.

По своих техническим характеристикам строительный пластик не уступает металлу, а по некоторым позициям даже превосходит. Ленточный фундамент, имеющий арматуру из стеклопластика, более устойчив к разрывам. Однако у этого материала есть ряд недостатков, один из которых – высокая стоимость.

Какую выбирать арматуру

Для армирования ленточного фундамента подходят изделия разного класса. Выбирают арматуру, исходя из расчета и составленной схемы каркаса. При возведении ленточного фундамента подходят следующие виды арматуры:

Рабочая (диаметром от 12 мм).
Конструктивная (диаметром 8 мм).
Вязальная (проволока).

Чтобы армировать ленточный фундамент на однородном грунте, берут в работу прутья толщиной 10-14 мм. Для неоднородного субстрата нужны более крепкие изделия – 16-24 мм. Если стена дома имеет протяженность более трех метров, то для армирования фундамента под ней нужны рабочие стержни диаметром минимум 10 мм и максимум 40 мм.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Арматура бывает гладкая и ребристая

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

Пластиковая арматура — новинка рынка

Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
