Калькулятор количества арматуры для плитного фундамента

Определения максимального изгибающего момента для нормального поперечного сечения балки

Для бесконсольной балки на двух шарнирных опорах (в данном случае — плита перекрытия, опирающаяся на стены, на которую действуют равномерно распределенные нагрузки) максимальный изгибающий момент будет посредине балки. Mmax = (q * l^2) / 8 (149:5.1)

Для пролета l = 4 м, Mmax = (900 * 4^2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП 52-101-2003 и СНиП 52-01-2003 основывается на следующих расчетных предпосылках:

Схема пустотелой армированной плиты перекрытия

1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

https://youtube.com/watch?v=6X8bT5tDu0c

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

• подбор геометрических параметров;
• расчет бетона на фундамент;
• и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагружения	Вычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)	36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича	6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки	20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия	2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша	6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное	2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое	36м2*180кг/м2*1,4 = 9072 кг
Сумма	349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

• Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
• При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

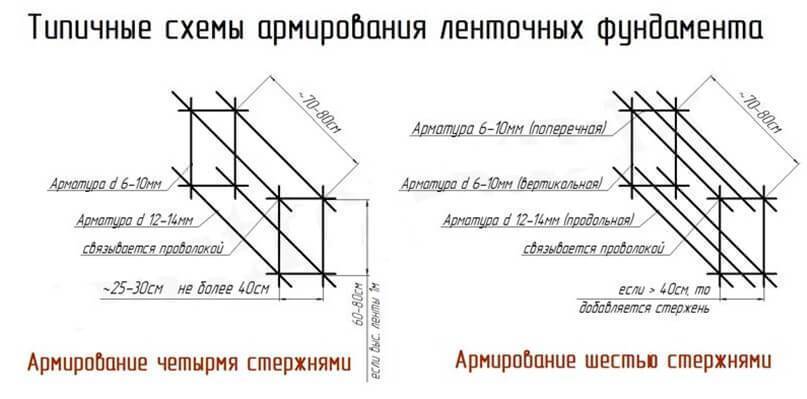

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

ВАЖНО! Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации. Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов

Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.

При расчетах надо учитывать не только линейные размеры арматуры, но и образующиеся при монтаже нахлестыИсточник sevparitet.ru

Вычисление потребности в данном материале калькулятор производит по следующему алгоритму:

Длина (D) плиты делится на шаг арматурной сетки (N). К полученному результату добавляется 1 – получается количество поперечных рядов арматуры. Его умножают на ширину (L) фундамента, получая метраж прутьев в поперечных рядах(Aпопер. р):

A_{попер. р} = ((D/N)+1))×L

Ширина плиты (L) делится на шаг арматурной сетки, к ней добавляется 1. После этого полученное число (количество продольных рядов) умножается на длину (D) фундамента. Таким образом получается метраж прутьев в продольных рядах (Aпрод. р)

A_{прод. р} =((L /N)+1))×D

Метраж прутьев в поперечных (Aпопер. р) и продольных рядах (Aпрод. р) суммируется и умножается на количество слоев сетки (К) в арматурном каркасе – получается длинна всей арматуры необходимой для армирования основания (А0):

А= A_{попер. р}+ A_{прод. р}

Для вычисления массы (Марм) требуемой арматуры суммарный ее метраж (А0) умножается на вес 1 ее погонного метра (М1 пог. м.):

М_арм= А× М _{1 пог. м}
