Виды конструкций бетонных лестниц
Перед началом изготовления бетонной лестницы необходимо определиться с типом конструкции, которая будет применяться и способом её изготовления.
Типы конструкций бетонных лестниц:
- Монолитные — в основе их конструкции находятся готовые железобетонные марши. Для изготовления необходимо наличие определённого рельефа местности, который позволит установить конструкцию с нужным уклоном. Для монтажа такой лестницы необходимы ступени определённой формы: треугольника, прямоугольника или угла. Установка производится методом укладки деталей на грунт, уплотнённый щебнем. Для этого предварительно вырезаются лопатой подступени, а также проступи по размеру плит. Первую ступень уплотняют насыпью песка и щебня, слой каждого из них должен иметь размер в 5 см. За основу для бетонной плиты берётся цементный раствор, толщина которого должна составлять 2–3 см.
- Винтовые — такие лестницы очень популярны благодаря своей компактности и удобству в эксплуатации. Они идеально подходят для небольших жилых домов, где нужно выдерживать экономию пространства, так как нет необходимости в установке центральной колонны. Винтовые лестницы имеют необычный дизайн, благодаря которому такая конструкция идеально дополнит внешний вид дома.
- Маршевые — имеют повышенный уровень безопасности и довольно лёгкие в изготовлении, но требуют много места.
Наружные бетонные лестницы могут иметь разные формы и модели. Если у хозяев помещения возникла оригинальная идея по поводу установки индивидуальной, но сложной конструкции лестницы, эту задумку воплотить в реальность поможет специалист.
Расчет винтовой лестницы
Винтовой лестницей называется строение с круговыми ступенями. Для определения размера данного устройства достаточно знать площадь окружности, внутри которой будет фиксироваться опора. Выполнить такой расчет можно по формуле: S = πR², где π – 3,14, а R – это длина ступени.
Также следует учитывать следующие нюансы:
- форма ступеней – трапеция;
- их длина не должна превышать длину маршевых конструкций;
- толщина широкой стороны не может быть меньше 40 сантиметров;
- толщина узкого края – не меньше 20 сантиметров;
- виток винтовой конструкции должен быть больше величины диаметра, умноженного на два.

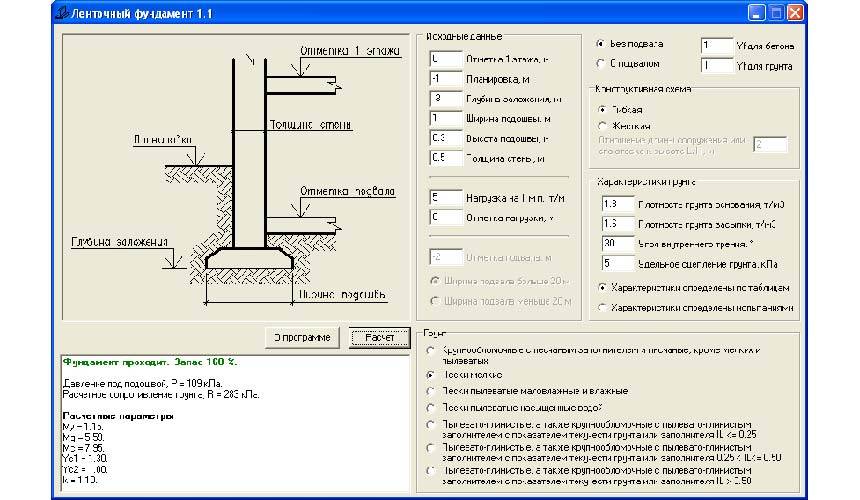

Калькулятор для ленточного бетона
| Марка товарного бетона | Стоимость |
| м200 | 2900 |
| м250 | 3250 |
| м300 | 3600 |
| м350 | 3800 |
Принцип работы ленточного калькулятора
Все данные вводятся в метрах, если 30 см тогда Вам необходимо ввести (0.3 или 0,3) Талибца с правильными значениями:
| № | Что вводить в калькуляторе |
| 10 см | 0,1 или 0.1 |
| 20 см | 0,2 или 0.2 |
| 30 см | 0,3 или 0.3 |
| и далее до 90 см. |
Основные значения для расчёта:
- «L» – общая длина ленточного фундамента ;
- «S» – ширина ленточного фундамента;
- «h» – высота ленточного фундамента.
Используемая формула для расчёта – V=L*s*h. Также в расчёте учтён дополнительный запас 25% бетона, который необходим на просадку фундамента возникающая при заливке.
Снизу под расчётом, Вам будет предложена цена на все товарные марки, которые используют для ленточного фундамента (с М-200 до М-350).
Если Вам необходим товарный бетон другой марки, просто позвоните нам по контактным телефонам.
Как рассчитать бетонную лестницу?
Если вы хотите правильно рассчитать бетонную лестницу и получить безопасную долговечную конструкцию, необходимо выполнить максимально точный замер проема, а затем тщательно перепроверенные значения ввести в поля калькулятора. Любые отклонения могут привести к доработке отдельных узловых соединений, что в свою очередь напрямую повлияет на стабильность сооружения
Также важно, важно ознакомиться с нормативными величинами в строительных регламентах – они устанавливают допустимые показатели несущих элементов при определенных условиях эксплуатации
Также, перед использованием калькуляторов расчета лестницы из бетона, предлагаем ознакомиться с видео, в котором специалист демонстрирует интерфейс и основные возможности конструктора. Не рекомендуем заниматься перемоткой, поскольку мастер предоставляет важные профессиональные советы в течение всей записи.
Если у вас остались вопросы по заполнению полей калькулятора, также ознакомьтесь со статьями – установка лестницы и оптимальный угол наклона лестницы . Там вы найдете практически всю необходимую информацию.
3D-модель
Моделирование представляет собой процесс разработки трехмерной сцены на основании имеющихся чертежей или расчетов. По сути, 3D-модель является прототипом будущего сооружения и необходима для представления несуществующего объекта в реальных условиях, например, это полезно в случаях, когда необходимо оценить преимущества и недостатки конструкции, дизайн и концепцию, в целом. На сайте КАЛК.ПРО вы можете создать интерактивную модель своей бетонной лестницы в несколько кликов – это абсолютно бесплатно и от вас требуется только заполнить поля в калькуляторе.
Если у вас возникли вопросы при использовании онлайн-калькулятора расчета бетонной лестницы, пожалуйста, свяжитесь с нами с помощью формы комментариев внизу страницы. Там же можно оставить отзывы, предложения и поделиться опытом использования.
Материалы
Планируя изготовление лестниц из бетона своими силами, необходимо не только определиться с формами и размерами ступеней, но и рассчитать количество необходимых материалов. Если проект был заказан у специалистов, то перечень материалов с указанием требуемого количества будет приведен в спецификации.
Если расчет бетонной лестницы и проектирование производились самостоятельно, то определиться с объемами материалов поможет онлайн калькулятор.
Обычно для заливки лестниц, берется раствор марки М200 класса В15. При классическом затворении данной марки бетона не используются минеральные добавки.
Пропорции компонентов бетона:
- цемент — 1 часть;
- просеянный песок — 2,8 части;
- щебень или гравий — 3,8 части;
- вода — 0,7 части.
Любая бетонная конструкция, испытывающая нагрузки, усиливается внутренним стальным каркасом. В случае с лестничными маршами, как правило, используют стальной армирующий прут периодического профиля диаметром от 8 до 12 мм. В единый усиливающий каркас прутья соединяют при помощи сварки или связкой. Связка армации производится строительной проволокой диаметром 1 — 2 мм.
Что еще можно рассчитать, имея значение толщины?
Некоторые частные застройщики следуют общепринятым рекомендациям по выбору толщины плиты и не проводят самостоятельные расчеты. Такой способ приемлем в индивидуальном домостроении, если собственник сам берет на себя ответственность за надежность возводимой конструкции.
Таким образом, зная толщину монолита, можно узнать:
- потребность в растворе;
- выбрать шаг армирования и толщину арматуры;
- посчитать количество металлопроката для вязания армирующего каркаса.
Необходимый объем бетонного раствора
Объем бетона находят по обратной формуле:
При этом нужно учитывать свойства бетона и условия его затвердевания. На практике делают запас в размере 20% от расчетного параметра.
Шаг армирования и толщина прута
Схему армирования выбирают по действующим правилам СП 63.13330.2018. Если толщина плиты не превышает 0,15 м, то армирование ведут в один слой. В противном случае армирующий каркас состоит из двух поясов, расположенных по отношению друг к другу на таком расстоянии, чтобы вокруг металлической конструкции оставался защитный слой бетона толщиной не менее 4 см.
Шаг между прутками будет от 20 до 40 см в зависимости от типа проектного сооружения:
- 20 см – для фундамента под каркасные и деревянные дома;
- 30 см – для фундамента под здания из кирпича и других тяжелых строительных материалов.
Под несущими стенами и в местах, где будут увеличена нагрузка на фундамент, шаг между арматурой целенаправленно уменьшают.
Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.
Чтобы определить минимальный диаметр арматурных прутьев, нужно:
- найти площадь сечения плиты;
- найти допустимую площадь сечения прута, которая будет составлять 15% от площади сечения плиты;
- вычислить суммарную площадь арматуры в одном поясе;
- используя длину плиты и шаг между прутками, найти минимальное сечение арматуры.
Количество арматуры
Количество арматуры легко рассчитать, имея перед собой схему армирования фундамента. Поочередно складывают продольные и перпендикулярные прутки, учитывают размер вертикальных перемычек и количество точек пересечения металлических стержней.
Если каркас состоит из двух поясов, то полученное значение увеличивают в двое. Как правило, арматуру продают на вес, поэтому количественный показатель нужно увеличить на плотность металла и перевести в тонны.
Расчет основных размеров прямой лестницы из бетона
Расчет основных размеров прямой лестницы из бетона
| Высота подъема | 150 см |
| Длина лестницы в плане | 200 см |
| Число ступеней | 10 |
| Выступ ступеней | 3 см |
| Длина площадки | 50 см |
| Толщина площадки | 10 см |
| Дополнительная толщина | 5 см |
| Толщина ступеней | 6 см |
| Длина тетивы лестницы | 250 см |
| Угол наклона лестницы | |
| Высота ступеней | см |
| Глубина ступеней | 23 см |
| Объем площадки | 0.05 м3 |
| Объем одной ступени | 0.015 м3 |
| Объем всех ступеней | 0.15 м3 |
| Объем дополнительной толщины | 0.125м3 |
| Количество арматуры | 30 штук |
| Количество арматуры | 30 метров |
| Вес арматуры | 11.84 кг |
| Общий объем бетона | 0.325 м3 |
X – Длина лестницы.Y – Высота лестницы.W – Ширина лестницы.A – Длина площадки.
Если в конструкции вашей лестницы не предусмотрена площадка, то установите длину площадки = 0.В – Толщина площадки.Z – Дополнительная толщина. Учитывается только в классическом типе лестницы.F – Выступ ступеней.G – Толщина ступеней. В классическом типе лестницы используется как высота выступа F.
Армирование монолитной лестницы.Арматура обычно применяется только в типе 1 монолитной лестницы.Однако все зависит от вашего проекта.
Принцип маркировки
Главные свойства материала — прочность (обозначается символом «M» и цифрами 50-1000), и класс по сжатию, который обозначается символом «B» и цифрами 3-40. В маркировке этого стройматериала числа обозначают, что, например, тяжелый строительный материал марки M900 выдерживает максимальную нагрузку на 1 см2 до 900 кг.
В индивидуальном строительстве востребованы марки M200- M250, для заливки оснований малоэтажных зданий применяется цемент марки M300- M350, реже — M400.
Ниже приведена таблица марок бетона, в которой указаны соотношения прочности и класса сжатия:
| Единица | Класс по ГОСТ 26633-91 | Класс по СНБ 5.03.01-02 | Прочность класса кгс/см2 |
| M15 | B1 | — | 14 |
| M25 | B2 | — | 22 |
| M35 | B2,5 | — | 33 |
| M50 | B3,5 | — | 46 |
| M75 | B5 | — | 65 |
| M100 | B7,5 | — | 98 |
| M150 | B10 | С 8|10 | 121 |
| M150 | B12,5 | С 10|12,5 | 164 |
| M200 | B15 | С 12|15 | 196 |
| M250 | B20 | С 16|20 | 262 |
| M300 | B22,5 | С 18|22,5 | 295 |
| M350 | B25 | С 20|25 | 327 |
| М 350 | B27,5 | С 22|27,5 | 360 |
| M400 | B30 | С 25|30 | 393 |
| M450 | B35 | С 28|35 | 459 |
| M500 | B40 | С 30|37 | 524 |
| M550 | B40 | С 32|40 | 524 |
| M600 | B45 | С 35|45 | 589 |
| M600 | B50 | _ | 655 |
Расчёт лестницы
Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.
Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.
Данные скрипты учитывают и помогают рассчитать:
- прямые, поворотные, Г и П образные лестницы;
- лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
- производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
- все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.
Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.
Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

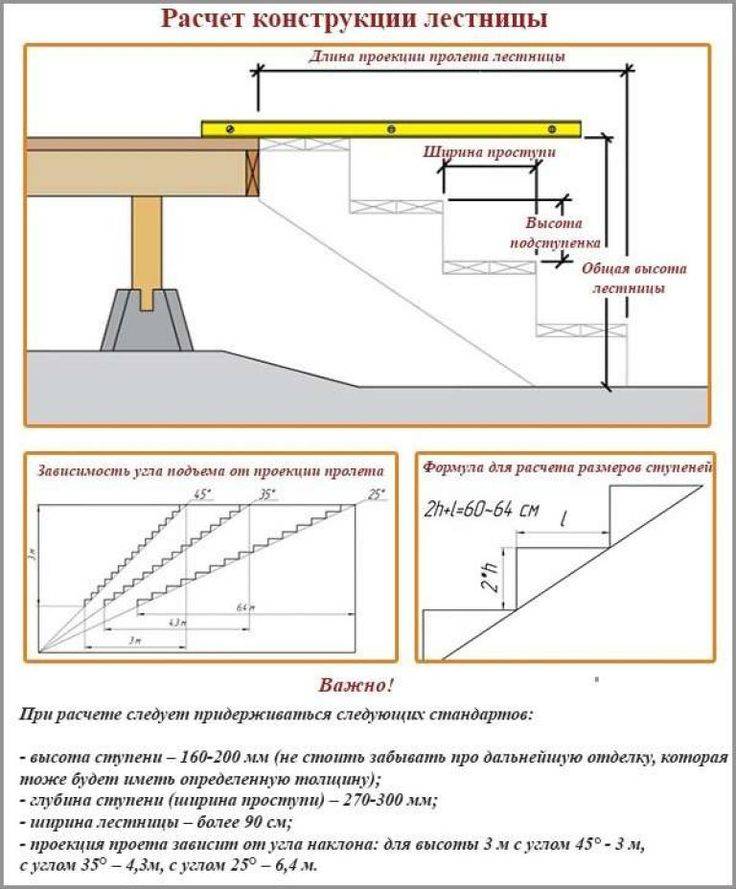

Основные рекомендации при расчете лестницы:
- Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
- Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
- Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
- Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
- Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,
Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.
Действующие нормативы
Согласно действующим СП (свод правил), актуализированным советским СНиП (строительные нормы и правила), при проектировании лестниц необходимо придерживаться следующих значений.
| Параметр | Допустимые значения |
| Уклон маршей | Принимается как 1:2 для надземных этажей |
| Ширина лестничного марша (м) | Не менее 0,9 |
| Ширина площадок | Не менее ширины марша |
| Количество ступеней в 1 марше между площадками (за исключением криволинейных лестниц) | От 3 до 16 |
| Количество ступеней в одномаршевой лестнице (лестницах в пределах первого этажа из двух-трех маршей) | Не больше 18 |
| Размер проступей (м) | 0,3 (допустимо от 0,28 до 0,35) |
| Размер подступенок (м) | 0,15 (допустимо от 0,13 до 0,17) |
| Габариты ступеней | Одинаковые, на протяжении всего марша |
Хотя при проектировании лестниц в частных домах строгое следование нормативам рекомендовано, но не обязательно, параметры лестниц, выведенные народным «методом тыка», от нормативов практически не отличаются. Но можно добавить несколько рекомендаций.
- Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
- Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.
РАСЧЁТ ЛЕСТНИЦЫ
Самое главное, хорошо отвибрировать. И главное, правильно сделать металлокаркас и армирование.
Кстати, об этом не знал и прораб и проектировщик. Случайно надыбал эту инфу, очень часто такую ошибку делают. Безя , Р Олег Живу здесь. Р Олег.
Расчет бетонной лестницы
Простите великодушно. Р Олег , Вот, нашел по армированию. Бетон для лестницы, делать ручным способом.
Дополнительно можно выполнить расчёт бетона для лестницы на калькуляторе. Необходимо уточнить, как эти характеристики отразятся на конструкции, её функциональности и удобстве. Онлайн калькулятор для расчета лестниц из бетона позволяет убедиться в соответствии материала и его объёмов с потребностью того проекта, который Вы выбрали в качестве Вашей будущей лестницы
Важно выполнять профессиональный монтаж лестничных элементов и надёжно их прикреплять друг к другу, а лестницу — к дому
Для того, чтобы потихоньку подсыхала и не сползала при вибрировании Поэтому, сначала основной слой делал по-гуще, а потом см. Но все надо делать за один день. Garrizl Участник. Вот неплохая ссылка.
Расчет пропорции на 1 куб бетона
Вначале выбираем марку цемента. Класс бетона В Марка цемента М 10 больше 50 Расход воды для жестких смесей. Таблица водопотребности бетонной смеси. Форма для определения усадки конуса. Чертеж прибора для определения жесткости смеси.
Сколько нужно компонентов при изготовление бетона для строительства дома, дачи или гаража, вам вряд ли сможет сказать хоть один строитель, ну разве что только после многочасовых подсчетов, и то гарантии того, что не останутся излишки цемента, песка, щебня и точно сколько надо вам компонентов, никто не даст. А калькулятор наверняка может сказать, сколько бетонной смеси вам понадобится для возведения того или иного сооружения. И это вне зависимости, от того какого масштаба планируется ваша стройка. Ниже представлены пропорции по объему, в килограмах, в кубических метрах, в литрах цемент, песок, щебень, вода при изготовление разной марки бетона, таких как M, M, M, M
Прибор для определения жесткости бетонной смеси. Нужно получить: Объем бетона, м 3 м3 Необходимо указать объем бетона, который вы хотите получить.
Особенности структуры тяжелого бетона
Рассчитывать количественный состав бетона нужно очень точно, так как это определяет его свойства. Для удобства рекомендуется использовать онлайн калькулятор. Чтобы получать качественные и долговечные изделия с нужными техническими характеристиками, в процессе изготовления бетонной смеси требуется учитывать такие особенности:
Нужно обязательно использовать наполнители двух видов – мелкоформатных и крупных. Мелкие наполнители распределяются довольно близко друг от друга, образуя плотный слой. Поэтому их использование увеличивает плотность бетона, но при этом уменьшают его пористость. Применение мелких заполнителей обеспечивает и водостойкость изготавливаемых конструкций. Заполнители более крупного формата (например, гравий и щебень) увеличивают прочность конечных изделий. Если они имеют угловатую форму, это уменьшает усадку и обеспечивает очень хорошую эксплуатационную прочность. Нужно применять крупноформатные заполнители с высокой прочностью, так как от этого зависит то, какой будет прочность готовой конструкции.
Удобоукладываемость бетона, его пластичность. Это такая особенность, которая определяется способностью смеси из бетона полностью заполнить форму, в которую она заливается. При этом должно наблюдаться достаточное уплотнение для того, чтобы получить оптимальную прочность. Минимальная пластичность обозначается П1, а максимальная – П5. Если необходимо получить устойчивую и качественную конструкцию, необходимо использовать высоко пластичные бетонные растворы (П3-П5)
А для заливки открытых площадок, в процессе чего применяется вибрационная техника, подойдет бетон П1.
При расчете пропорций необходимо брать во внимание и количество воды. Нельзя добавлять ее сверх нормы
От этого, конечно, повысится пластичность бетона, но все остальные характеристики станут намного хуже. Уменьшится его однородность и прочность, он будет сильно усаживаться. Поэтому, чтобы повысить пластичность бетона, нельзя увеличивать количество воды.
Для этого применяются специальные компоненты – пластификаторы. Благодаря им увеличивается способность наполнителей перемещаться. Поэтому форма будет хорошо и равномерно заполняться, и структура бетона получится равномерной. В промышленном строительстве обязательно должны использоваться пластификаторы, а при создании частных построек их применением можно пренебречь.
Деревянные
X — длина проема лестницыY — высота лестницыZ — ширина лестницыC — количество ступенейW — толщина ступенейF — выступ ступенейT — толщина тетивы или косоураH — показывать подступенкиLR — направление подъема лестницыSP — положение первой ступени относительно уровня пола второго этажа
Возможности программы.
Расчет удобной конструкции деревянной лестницы на тетивах.Определение необходимого количества материалов.Точные размеры всех деталей.Подробные чертежи и схемы всех элементов лестницы.Рекомендации по удобству лестницы.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени глубина ступени = 63±3 см.
На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой.
Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага
Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).
| Прямая одномаршевая лестница на косоурах | Двухмаршевая лестница на косоурах с поворотом на 180° |
| Двухмаршевая лестница на косоурах с поворотом на 90° | Трехмаршевая лестница на косоурах с поворотом на 180° |
| Лестница с забежными ступенями на косоурах с поворотом на 90° | Лестница с забежными ступенями на косоурах с поворотом на 180° |
Материалы
Планируя изготовление лестниц из бетона своими силами, необходимо не только определиться с формами и размерами ступеней, но и рассчитать количество необходимых материалов. Если проект был заказан у специалистов, то перечень материалов с указанием требуемого количества будет приведен в спецификации.
Если расчет бетонной лестницы и проектирование производились самостоятельно, то определиться с объемами материалов поможет онлайн калькулятор.
Обычно для заливки лестниц, берется раствор марки М200 класса В15. При классическом затворении данной марки бетона не используются минеральные добавки.
Пропорции компонентов бетона:
- цемент — 1 часть;
- просеянный песок — 2,8 части;
- щебень или гравий — 3,8 части;
- вода — 0,7 части.
Составляющие бетонного раствора: цемент, песок, щебень
Любая бетонная конструкция, испытывающая нагрузки, усиливается внутренним стальным каркасом. В случае с лестничными маршами, как правило, используют стальной армирующий прут периодического профиля диаметром от 8 до 12 мм. В единый усиливающий каркас прутья соединяют при помощи сварки или связкой. Связка армации производится строительной проволокой диаметром 1 — 2 мм.
Для армирования ступеней используется горячекатаная арматура периодического профиля различного диаметра
Толщина стен погреба из бетона
Подземное овощехранилище, возведенное из бетона – один из самых бюджетных вариантов при всех прочих равных условиях: долговечности и функциональности.
Так, если для строительства кирпичного погреба могут потребоваться услуги квалифицированного каменщика, обустроить бетонный погреб можно своими руками и тем самым сэкономить на дорогостоящем наемном труде.
При этом очень важным вопросом, от которого зависит конечная стоимость строительства сооружения, является вопрос оптимальной толщины стен овощехранилища.
Оптимальная толщина стен подземного погреба обустроенного в сухом грунте с низким стоянием грунтовых вод составляет 150 мм с обязательным вертикальным армированием. В этом случае стены не испытывают серьезных механических нагрузок, поэтому величина 150 мм, принимается исходя конструктивных соображений и удобства заливки.
Указанные величины подтверждаются практическим опытом строительства и эксплуатации бытовых подземных сооружений габаритами от 2х2 до 4х4 метра в плане.
