Калькулятор расчета длины нагревательного кабеля

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Расчет тепловых потерь

При проектировании любой системы отопления, в том числе и электрического теплого пола в качестве основного, весьма желательно рассчитать теплопотери каждого помещения в квартире или в доме. В этих расчетах исходными данными являются:

Все вышеперечисленное является далеко не полным списком исходных данных для оценки теплопотерь. Эти расчеты делают специалисты-теплотехники, но существует множество специальных бесплатных программ или онлайн-расчетов в интернете, поэтому каждый может произвести оценку самостоятельно. Главной задачей этих расчетов является то, что любая система отопления должна полностью компенсировать все тепловые потери, даже с учетом самых холодных зимних дней.

Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку. Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ

Нельзя забывать о том, что требуется греющую часть соединить с «холодной»

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводовИсточник termodar-64.ru

Советы и рекомендации опытных мастеров:

• Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
• Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
• Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
• Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок”). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок”, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Таблица сечения кабеля по мощности и току

Сечение	Медные жилы проводов и кабелей
Токопроводящие жилы	Напряжение 220В	Напряжение 380В
мм.кв.	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	4,1	10,5
2,5	5,9	16,5
4	8,3	19,8
6	10,1	26,4
10	15,4	33,0
16	18,7	49,5
25	115	25,3	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение	Алюминиевые жилы, проводов и кабелей
токопроводящие жилы	Напряжение, 220В	Напряжение, 380В
мм.кв.	ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	4,4	12,5
4	6,1	15,1
6	7,9	19,8
10	11,0	25,7
16	13,2	36,3
25	18,7	46,2
35	100	22,0	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более

В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи

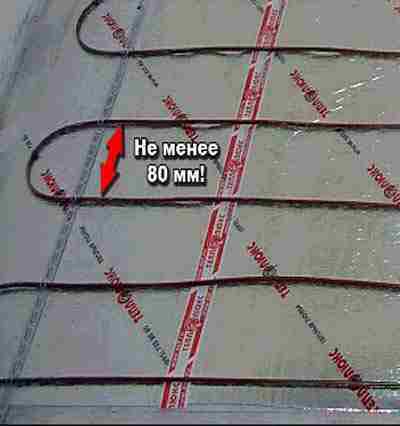

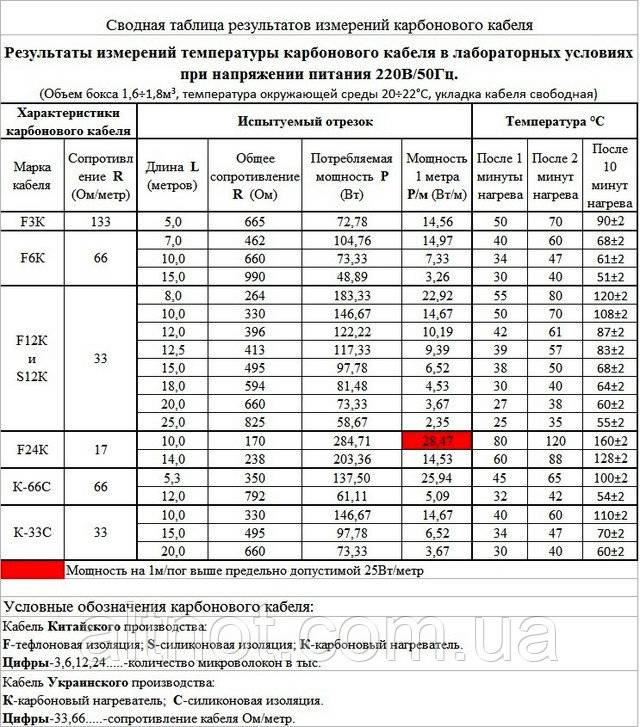

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

• производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
• чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
• для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

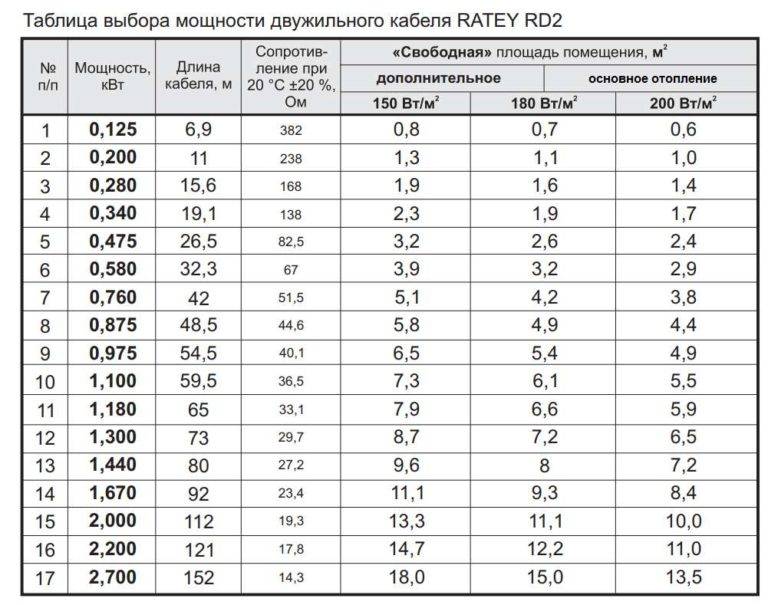

1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
2. Нарисуйте на бумаге план комнаты в масштабе.
3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Резистивный кабель

Подогрев водопровода посредством использования такого кабеля реализуется на поверхности или внутри труб. Температурные датчики устанавливаются снаружи водопроводной системы. При условии, если температура опускается ниже заданного уровня, то происходит включение обогрева. После достижения определенного температурного порога система отключается.

Греющий кабель резистивного типа может иметь линейное или зональное исполнение. В первом случае можно говорить о секционной конструкции изделия. Зональный кабель отличается наличием двух токопроводящих элементов, расположенных параллельно. Верхний слой такого изделия представлен в виде спирали малого диаметра.

Плюсы и минусы устройства

Как любой прибор, греющий провод имеет свои преимущества и недостатки. О первых следует знать, а со вторыми бороться с помощью грамотной установки и правильной эксплуатации:

Плюсы	Описание
Равномерный прогрев	Кабель нагревается по всей протяженности, прогрев равномерный и постепенный.
Надежность	Элементы системы устойчивы к внезапным перепадам напряжения в сети. Несколько степеней защиты предотвращают перегрев даже при нахлёсте.
Экономичность	Расход электроэнергии для такой системы сравнительно невысок, к тому же экономия достигается за счет саморегулировки.
Отсутствие ограничений по длине	Обогреватель эффективно работает вне зависимости от протяжённости.
Отсутствие необходимости в обслуживании	Устройство автономно и практически не требует ухода, кроме случаев механического повреждения.
Простота монтажа	Установить шнур внутри или снаружи трубы можно собственными силами, не привлекая наёмных специалистов.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку. А это обязательно рано или поздно приведет к выходу из строя обогрева

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.

ПНСВ

Рекомендации по монтажу

Кабель устанавливают на поверхности цистерны. Для этого на ней закрепляют несущую конструкцию (сетка, жгуты, сварка и другие варианты), на которой монтируется провод. Для этого может использоваться монтажный скотч или хомуты. Если планируется, что бак не будет заполнен полностью, то укладывать обогрев лучше в его нижней части. Траектория рекомендуется змеевидная, с допустимым изгибом.

Как простой в установке и удобный в эксплуатации способ, кабельное отопление практически не имеет конкурентов. Это вариант, который отлично подходит для обогрева всех емкостей до нужной температуры, которые хранятся на улице. Наша компания предлагает широкий выбор моделей греющего кабеля. Инженеры могут помочь выполнить расчет, чтобы сделать вашу систему наиболее эффективной.

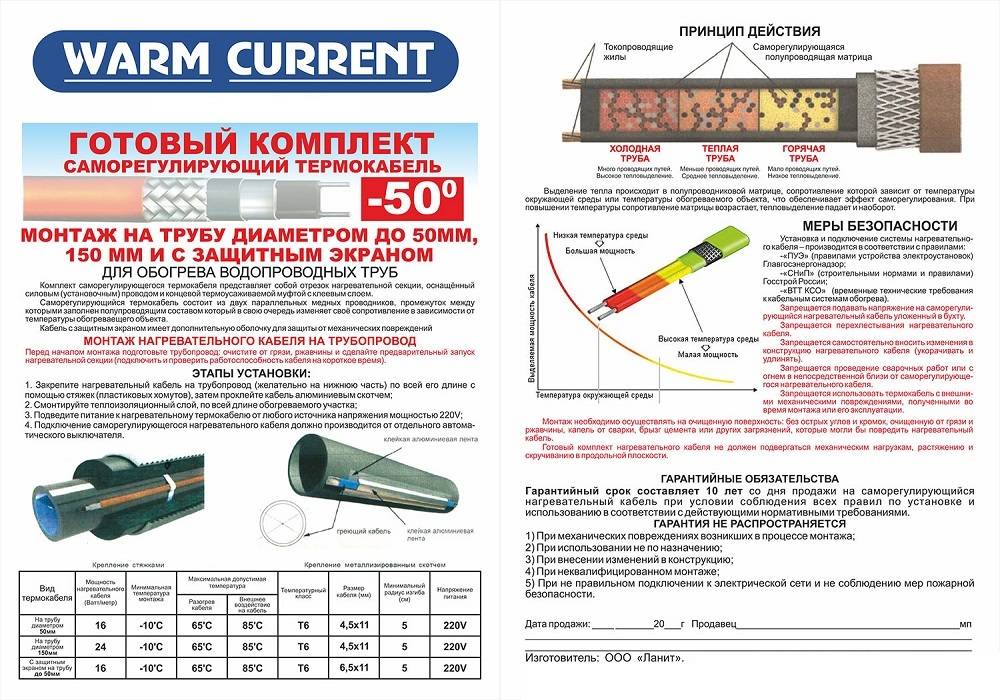

Способы подключения и монтажа

Очень важно проложить саморегулируемый провод по всей длине трубы. Не должно быть мест, где по той или иной причине изделие не соприкасается с поверхностью трубопровода (внешний монтаж). К системе необходимо подсоединить реле

Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде

К системе необходимо подсоединить реле. Именно оно будет отвечать за контроль температуры. Пользователь сможет выставить подходящие температурные показатели в зависимости от изменений во внешней среде.

После того как кабель установлен, монтируется изоляция и утеплитель. Естественно, что конструкцию необходимо заземлить.

Главное, чтобы на провод не оказывалось растягивающее усилие, превышающее 25 килограмм. Сама труба должна быть надёжно изолирована. Протечки и повреждения — недопустимы.

Также нужно избегать соприкосновения с острыми предметами, способными нарушить целостность изоляции. Пересечение кабеля может привести к необратимым поломкам. Есть два типа монтажа:

• Внутренний — самогреющий кабель проталкивается внутрь трубопровода. Труба обматывается алюминиевым скотчем. Ввод происходит посредством сальника.
• Внешний — кабель укладывается линейным или спиральным методом, фиксируется при помощи специальной ленты.

Если провод для прогрева водопровода прокладывается поверх трубы, то расчётная мощность должна быть в районе 17 Вт/м. При монтаже внутри данный показатель колеблется на уровне 10 Вт/м.

Подключается оборудование довольно-таки просто. В случае отсутствия оплётки, достаточно запитать кабель от сети. Если есть заземляющий экран, то он подключается к земле.

После чего остаётся вставить штекер в розетку. Если же провод надёжно запакован, то нужно снять наружную оболочку и скрутить экранирующую оплётку, чтобы добраться до матрицы.

Потом освобождаем жилы, концы вставляются в гильзы, полученная конструкция фиксируется.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов. Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Зачем греть трубы

Используется обогрев труб для защиты их от замерзания в неблагоприятных условиях экстремальных зим. Подогрев трубопроводов канализации обязателен в следующих случаях:

• трубы проложены снаружи здания;
• магистраль лежит выше уровня промерзания почвы;
• есть места перехода трубопровода из подземной в наземную часть;
• он находится внутри неотапливаемого помещения (цоколя, чердака и т.д.).

Даже если магистраль проложена , есть риск ее замерзания в экстремально холодные зимы. Жидкость, транспортируемая по канализации, может не застыть полностью, но даже частичная кристаллизация способна привести к закупорке водопроводных сосудов.

Специальный кабель позволяет прогреть поверхность труб до оптимальной температуры и поддерживать заданные показатели на протяжении всего срока установления низких температур.

Как правило, система обогрева труб состоит из:

• кабеля подходящего типа;
• крепежей, обеспечивающих плотное прилегание кабеля к трубопроводу;
• силовых проводов, которые обеспечивают подключение системы к электроэнергии;
• электротехнических элементов (муфт, коробов, терморегуляторов).

Кабель может нагреваться до температуры в 120˚С. Однако, стоит помнить, что для пластиковых труб этот показатель пагубен.

В случае прокладки пластиковых трубопроводов стоит выбирать изделие мощностью не более 11 Вт/м магистрали.

Виды греющих кабелей

Греющий электрический кабель для обогрева труб отличается размером, мощностью и типом установки. Однако, монтажники выделяют два основных типа изделия:

• резистивный;
• саморегулирующийся.

Резистивный, нагревательный кабель состоит из двух жил. На их поверхность нанесена теплоизолирующая и экранирующая оболочка. Суть работы изделия сравнима с принципом работы тэна. Прогревочный кабель резистивного типа обладает строго заданным сопротивлением, поэтому делить его на отрезки нельзя. Это делает процесс монтажа сложным.

Нагревательный саморегулирующийся кабель может использоваться для трубопровода любого типа. Его особенностью является наличие полупроводниковой матрицы. Она помещена между жилами подачи тока. Такой саморегулирующий греющий кабель для труб способен подстраиваться под условия окружающей среды на разных участках канализации.

Это позволяет более рационально расходовать электроэнергию, оптимизируя КПД системы. Саморегулирующийся кабель можно разделять на отрезки.

Виды греющего кабеля

1. Резистивный. Простой в эксплуатации, эффективный и дешевый. Но если из строя выходит один участок, то не работает вся система.
2. Саморегулирующий. Принцип работы заключается в изменении электрического сопротивления в зависимости от температуры кабеля. При низких температурах, сопротивление матрицы кабеля, а значит, и ее мощность увеличивается. Соответственно, возрастает теплоотдача. И наоборот.

На рынке представлено большое количество греющих кабелей различных производителей. Наиболее популярной по праву считается торговая марка Dinso, под которой выпускается надежная и эффективная продукция.

Не стоит заниматься прокладкой кабеля самостоятельно. Мы рекомендуем доверить монтаж электрического оборудования специалистам нашей компании, которые выполнят работу качественно и быстро.

Или в не отапливаемых помещениях, нужно подогревать. Иначе возникает вероятность его промерзания, и в холодный период объект рискует остаться без водоснабжения. Эту проблему успешно решают, устанавливая обогревающий кабель для труб.

Его прокладывают особым методом внутри трубопровода или обматывают по окружности. Изготовители предлагают изделия различной протяженности (от двух до двадцати метров). Это дает возможность произвести подогрев наземного участка системы, или ее части в области промерзания грунта.

Рассматривая, как работает обогревающий кабель для труб, нужно отметить, что все достаточно просто.

Нагревается обогревающий элемент под влиянием проходящего электрического тока, и работает, превращая данную энергию в тепловую. Характерная черта этой линейки товаров заключается в том, что они не переносят энергию, а только принимают ее. Преобразование производится без применения топлива и окислителя.

Различия кабеля и мата

Подобная дилемма появляется перед каждым, кто решается на установку теплого пола. Электрический провод монтируется под бетонную стяжку. Пленка с легкостью работает и без подобного. Рекомендации опытных мастеров советуют:

• осуществлять выбор в пользу бетона с кабелем при финишном покрытии из керамической плитки, натурального камня, керамогранита, паркета, досок, ковролина, ПВХ, линолеума, ламината;
• универсальность требует четко выстроенного плана действий;
• расчет шага проверяется предварительно запуском;
• работа электрического кабеля не должна различаться по мощности.

Высота бетонной стяжки не более 6 см. Равномерный прогрев достигается правильным высушиванием с постепенным увеличением температуры на 5 градусов в течение одной-двух недель. Универсальность требует длительной подготовки.

Маты представлены в следующих подвидах:

• инфракрасные;
• конвекционные.

Установка не потребует расчета шага, как и заливки цементом. Вместо этого достаточно использовать вспомогательный слой. Он сможет предотвратить механическую деформацию в результате повышения давления.

То есть, дети прыгают, бегают, взрослые танцуют, активно передвигаются по теплому полу. Датчики/панели не повреждаются. Из преимуществ особенно выделяют отсутствие надобности планирования дополнительной высоты.

Простая установка в кротчайшие сроки это определенно выбор не в пользу кабеля. Конечно, в совокупности с остальными достоинствами, маты выигрывают. Но если рассматривать долгосрочную перспективу, именно наличие стяжки сыграет главную роль. Ведь на нее легко монтируется абсолютно все.

Да и современное оборудование позволяет экономить электричество в одинаковом количестве. Важным критерием скорее становится изначальные предпочтения/решения дизайна. Такая система отопления может с легкостью быть основной или второстепенной.
