Калькулятор оценки необходимости утепления стены дома

Калькулятор расчета утепления потолка в доме с холодным чердаком

Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.

Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.


Калькулятор расчета утепления потолка в доме с холодным чердаком

Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.

Ниже будут приведены пояснения по порядку проведения расчетов.

Как производится расчет?

Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.

Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.

Сопротивление теплопередаче определяется соотношением:

R = h / λ

R — сопротивление теплопередаче, м²×ºС/Вт.

h — толщина слоя материала, м.

λ — коэффициент теплопроводности, Вт/м׺С.

На этой формуле и построен алгоритм работы калькулятора.

Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка.
Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме

Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом.


Карта-схема для определения требуемого значения термического сопротивления

Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.

Цены на эковату

эковата

Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:


Возможные варианты строения чердачного перекрытия

В любом случае искомой величиной выступает толщина термоизоляционного слоя.

В калькуляторе буде предложено сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров.
Аналогичным образом решен вопрос и с настилом чердачного пола

ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие.
Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов.

Габариты утеплителя разных брендов

Выбирая минвату в качестве утеплителя, следует учитывать, что размеры плит будут отличаться у каждого производителя. Наибольшей популярностью у потребителей пользуются материалы от известных марок.

Knauf

Данная компания за основу для минваты берет базальт и стекловолокно. Утеплитель, как правило, представлен в плитах или в рулонах. Теплоизоляционные материалы подходят для перегородок, потолка и в качестве звукоизоляции. Параметры определяются серией.

  • Акустическая представляет собой конструкцию, состоящую из 2 слоев. Каждый пласт имеет размеры 7500Х610Х50 мм.
  • «ТеплоДом» представляет собой плиточную минвату, производимую с использованием технологии 3D-упругость. Длина листов варьируется от 1230 до 6148, ширина – от 610 до 1220, а толщина – от 5 до 10 мм.
  • «Коттедж» есть в плитах и в рулонах и имеет размеры 1230 на 610 и 6148 на 1220 мм соответственно. При этом толщина материала составляет 50 мм.
  • «Коттедж+» представлен только утеплителем в плитах, толщина которых составляет 100, длина 1230, а ширина 610 мм.
  • В серию Insulation входит плиточная линейка «Термоплита» со стандартными параметрами 1250 на 600 мм и рулонная «Терморолл» – 1200Х10 000 мм.

Isover

За счет различных технологий бренд выпускает утеплитель в разных вариациях.

  • Каркас П-32 отличается параметрами 1170 на 670 мм, а толщина плит может варьироваться от 40 до 150 мм. Наибольшей популярностью пользуются листы с толщиной 75 и 80 мм.
  • Каркас П-34 имеет стандартную длину в 1170 и ширину в 565 мм. Что касается толщины, то она может составлять от 40 до 200 мм.
  • Жесткие листы минваты представлены с габаритами 1550 на 1180 мм и с толщиной от 30 мм.

«ТехноНИКОЛЬ»

Фирма занимается производством профессиональных утеплителей. Минвата выпускается в виде мягких, полумягких и жестких плит. Все листы имеют стандартный размер 1200Х600 мм. Меняться может только толщина в пределах от 40 до 250 мм. У бренда есть несколько серий, отличающихся назначением:

  • «Роклайт» подходит для полов, различных перекрытий и мансард;
  • «Техновент» создан для утепления фасадов;
  • «Базалит» предназначен для чердаков и всех видов кровель.

Rockwool

Производитель представляет негорючую вату с высокой влагостойкостью в различных сериях.

  • «Сауна» является модификацией, фольгированной алюминием. Толщина плиты находится в диапазоне от 50 до 100 мм, длина составляет 1000, а ширина 500 мм.
  • «Лайт Скандик» – это листы гидрофобизированные, представленные в 2 вариантах: 1200Х600Х100/150 и 800Х600Х50/100 мм.
  • «Лайт» выполнен из 2 слоев, что делает его оптимальным для внутренней изоляции, для перекрытий и кровель. Параметры стандартные: 1000Х600Х50 и 1000Х600Х100 мм.
  • «Флор» за счет высокой прочности можно использовать для полов по грунту, над подвалами, на железобетонных основаниях. Все плиты данной серии выполняются в едином размере 1000Х600Х25 мм.

Paroc

Финская компания для утепления жилья выпускает ряд серий минваты.

  • UNS 37 подходит для стен и полов, размеры составляют 1220Х610Х50 мм. При этом толщина может варьироваться от 35 до 175 мм.
  • InWall можно использовать для строений всех типов. Листы имеют следующие параметры: длина 1200 мм, ширина 600, толщина 30–250 мм.
  • ROB предназначен для плоских крыш и выпускается в 3 размерах: 1200–1800Х600, 1200–1800Х900 и 1800Х1200 мм. Толщина колеблется в пределах 20–30 мм.
  • Linio подходит для фасадов, которые оштукатурены. Стандартная длина листа составляет 1200 мм, ширина – 600, а толщина – 30–250 мм.
  • GRS создан для покрытия полов первого этажа, подвала, фундамента. Габариты листа 1200 на 600 мм. Значение толщины представлено в диапазоне 50–200 мм.
  • «Экстра» отлично подойдет для каркасных строений и имеет следующие размеры: 1170Х610Х42/150, 1200Х600Х50/100 и 1320Х565Х50/150 мм.

Расчет общего количества утеплителя

Для правильного подсчета необходимого утеплителя необходимо точно знать параметры стен в доме. Для примера возьмем проект небольшого дачного дома в 40м2 с отделкой минеральной ватой в 10см:

  • Рстен = 5х2+8х2;
  • Рстен = 26м;
  • Толщина стен = 10 см (утеплитель)= 2 слоя (по 5 см каждый);
  • Высота стен = 2 м.

Подставляем переменные в уравнение:

Необх. кол-во ваты = 26м х 2м х 2слоя = 52 м2 утеплителя х 2 = 104 м2 утеплителя.

Зная параметры одного листа минеральной ваты, можно просчитать количество в листах.

  1. Например, лист ваты 50х500х1000 мм (0,5м2).
  2. Необходимое количество листов = 104 м2/ 0,5м2 = 208 листов.

Отсюда можно узнать цену и определить общую стоимость утеплителя для дома.

Таблица черновых материалов с расходом на 1 м2 (кв.м)

Толщина

слоя

Расход

на 1 м2

1 Смесь штукатурная «Родбанд» 30 кг1 см8,5 кг
2 Бетоконтакт «Euro» или «Feidal» 20 кг1 слой0,35 кг
3 Пазогребневый блок размеры (667*500*80)1 м23 шт
4 Пеноблок (5)(7)(10) размеры (250*600)1 м27 шт
5 Гипсокартон влагостойкий (10)(12) размеры (1200*2500)1 лист3 м2
6 Профили и направляющие «Кнауф»1 шт3 м.п
7 Маяки (0,6)(1,0)1 шт3 м.п
8 Уголки оцинкованные1 шт3 м.п
9 Смесь «Пескобетон М300» 40 кг1 см20 кг
10 Смесь «Алебастр» 50кг
11 Засыпка керамзитовая 0,5 40кг1 см12 кг
12 Сетка фасадная укрепляющая с ячейкой 5/51 рулон50 м2
13 Утеплитель «Пенофол фольгированный»
14 Утеплитель «Пеноплекс» размеры (600*1200)1 шт0,72 м2
15 Клей плиточный «Кнауф — Флизен»1 м24 кг
16 Наливной пол «Старатели»1 см19 кг
17 Гидроизоляция обмазочная «Ceresit» 25 кг1 слой3,5 кг
18 Смесь для укладки блоков «Перлфикс» 30 кг1 м26 кг
19 Грунтовка «Старатели» 10 л1 слой200 мл
20 Шпатлевка «Ветонит LR+» 25 кг 1 мм1,5 кг
21 Шпатлевка «Pufas» 25 кг1 мм1,3 кг
22 Шпатлевка «Унифлот — Кнауф» 25 кг1 слой1 кг
23 Шпатлевка «Фюген Фюлер» 25 кг1 мм0,8 кг
24 Финишная шпатлевка «Pro Form» или «Шитрок» 28 кг1 мм1,2 кг
25 Клей готовый «Оскар» 10 кг1 м2250 мл
26 Стеклохолст паутинка «Оскар»1 рулон50 м2
27 Пленка
28 Мешки мусорные
29 Брус и доски

Сантехнические коммуникации трубы и фитинги.

  • Труба «REHAY» для прокладки водоснабжения.
  • Труба «Полипропилен» для прокладки холодного горячего водоснабжения.
  • Сантехнические гребенки (коллектор распределительный)
  • Регуляторы давления (с манометром и без)
  • Фитинги сантехнические (краны, переходники, муфты, гильзы и т.д)

Электрика.

  • Кабель «NYM» 3/1,5
  • Кабель «NYM» 2/1,5
  • Кабель «NYM» 3/2,5
  • Кабель «NYM» 2/2,5
  • Кабель «NYM» ¾
  • Кабель «NYM» 3/6
  • Гофра диаметр 16
  • Гофра диаметр 20
  • Подрозетники (бетон)
  • Подрозетники (гипсокартон)
  • Автоматы АВВ ассортимент

Расходный материал.

  • Крепежные элементы саморезы, дюбель гвоздь, пресс шайбы в ассортименте
  • Ведра, правило в ассортименте
  • Упаковочный материал скотч малярный, перчатки
  • Клеящий материал силикон, клей в тубе, герметики в ассортименте

www.rembrigada.ru

Варианты расположения проблемных зон

Иногда бывает сложно определиться, насколько необходимы теплоизоляционные работы. Прежде чем приступить к утеплению стен, стоит с помощью специального бесконтактного термометра найти температуру поверхности, расположенную на расстоянии приблизительно 60 см от плоскости пола.

Теперь предстоит сравнить табличное значение конденсации и температуру поверхности. Если разница будет больше 4 градусов, можно смело утверждать, что в помещении повышенная влажность, а точка росы находится внутри.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель

При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.
  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

А положение точки росы в стене зависит от:

толщины и материала всех слоев стены,

температуры внутри помещения,

температуры снаружи помещения,

влажности внутри помещения,

влажности снаружи помещения.

Дальше мы будем опираться на эти два понятия: точка росы и положение точки росы в стене.

Разберем, что происходит с положением точки росы:

в стене вообще не утепленной;

в стене, утепленной снаружи;

в стене, утепленной изнутри.

Сразу, по каждому варианту, будем рассматривать последствия такого расположения точки росы.

Вата мокнет, а пенопласт или ЭППС – нет. Но это не меняет дела. В итоге, – это плесень и грибок на стенах. Время появления последствий – от одного года до трех.

  1. термометр;
  2. бесконтактный термометр, который, к слову, можно заменить обычным;
  3. гигрометр.

Ниже приведен алгоритм действий.

Шаг 2. Далее возьмите гигрометр и в этой же точке определите влажность.

Шаг 3. В таблице, которую мы привели выше, отыщите свое значение и узнайте после этого заветную точку росы.

Шаг 4. Затем вам следует определить, возможно ли проведение в здании с подобной влажностью ремонтных работ – например, заливки полимерного пола либо укладки термоизоляции. С этой целью возьмите бесконтактный градусник и измерьте в той же точке в 60-ти сантиметрах температуру любой поверхности. В отсутствие данного устройства можете взять простой градусник, завернуть его в тряпку и примерно минут через пятнадцать снять показания.

Шаг 5. В конце сравните обе цифры. Если поверхность теплее воздуха больше чем на 4?С, значит, влажность высокая и есть вероятность того, что точка росы имеет место быть

Если так, то работы по термоизоляции должны контролироваться опытным специалистом, который примет во внимание толщину стройматериала, что будет для этого использоваться

Утепление стен

Внутри или снаружи

Как видите, при разном расположении изоляции точки росы смещаются

Особенности внутреннего и наружного утепления:

представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

Внутреннюю теплоизоляцию производят лишь в том случае, когда не представляется возможным уложить утеплитель с внешней стороны дома

  • в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
  • следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
  • при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

Диаграмма теплового сопротивления разных материалов

№п/пСтеновой материалКоэффициент теплопроводностиНеобходимая толщина (мм)
1Пенополистироп ПСБ-С-250,042124
2Минеральная вата0,046124
3Клееный деревянный брус или цельный массив ели и сосны поперёк волокон0,18530
4Кладка керамоблоков на теплоизоляционный клей0,17575*
5Кладка газо- и пеноблоков 400кг/м30,18610*
6Кладка полистирольных блоков на клей 500кг/м30,18643*
7Кладка газо- и пеноблоков 600кг/м30,29981*
8Кладка на клей керамзитобетона 800кг/м30,311049*
9Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м30,521530
10Кладка из рядового кирпича на ЦПР0,762243
11Кладка из силикатного кирпича на ЦПР0,872560
12ЖБИ 2500кг/м32,046002

Теплотехнический расчет различных материалов

Маты минеральной ваты – отличный выбор для качественного утепления жилища

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8(м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий.

Наружное утепление более эффективно

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кирпичная кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3. А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k.

Здесь p будет означать толщину слоя в метрах, а буква k, это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

Толщина кладки в два кирпича

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м. Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

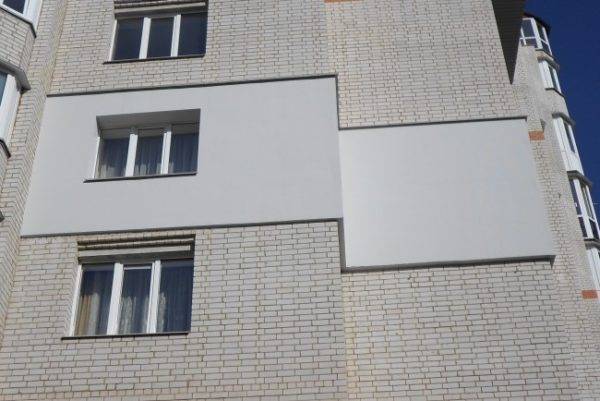

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м. Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя панелей по 50 мм и 20 мм.

https://youtube.com/watch?v=zTi6vGuMi5A

Сопротивлением теплопередаче стен

Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий» который можно скачать на нашем сайте (ссылка).

В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.

В общем случает он рассчитывается по формуле RТР = a х ГСОП + b.

Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.

Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.

Формула для расчета ГСОП = (tВ—tОТ) х zОТ.

В данной формуле tВ — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22С.

Значение параметров tОТи zОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).

Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.

Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8С».

Пример расчета параметра RТР

Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (RТР) для дома построенного в г. Казань.

Для этого у нас есть две формулы:

RТР = a х ГСОП + b,

ГСОП = (tВ-tОТ) х zОТ

Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.

Находим по таблице, что средняя температура tОТ = — 5,2С, а продолжительность zОТ = 215сут/год.

Теперь нужно определится, какая температура воздуха внутри помещения для вас комфортна. Как было написано выше оптимальным считается tВ = 20-22С. Если вы любите более прохладную или более теплую температуру, то при расчете ГСОП для значение tВ может быть другим.

Итак, подсчитаем ГСОП для температуры tВ = 18С и tВ = 22С.

ГСОП18 = (18С-(-5,2С) х 215 суток/год = 4988.

ГСОП22 = (22С-(-5,2С) х 215 суток/год = 5848

Теперь найдем сопротивление теплопередаче. Как мы уже знаем коэффициенты a и b для стен жилых зданий, согласно таблице 3 из СП 50.13330.2012 равняются 0,00035 и 1,4.

RТР(18С) = 0,00035 х 4988 + 1,4 = 3,15 м2*С/Вт, для 18С внутри помещения.

RТР(22С) = 0,00035 х 5848 + 1,4 = 3,45 м2*С/Вт, для 22С.

Таким сопротивление, должна обладать стена вместе с утеплителем, для того чтобы в доме были минимальные теплопотери.

Итак, необходимые начальные данные мы получили. Теперь перейдём ко второму этапу, к определению толщины утеплителя.

Толщина пеноплекса для утепления

Пеноплекс – производное вещество от экструзии пенополистирола, более качественная разновидность пенопласта, в состав которого при продавливании через форму добавляются улучшители. Марок пеноплекса достаточно много, и выбор подходящего материала для утепления дома снаружи или внутри зависит не только от свойств конкретного класса пеноплекса – здесь будет играть роль и функциональное назначение помещения, и толщина пеноплекса, и параметры монтажа, и многие другие факторы. Чтобы ориентироваться в свойствах этого утеплителя, следует изучить его характеристики. Производство пеноплекса

Защитное покрытие

Чтобы поверхность утеплителя выглядела красиво и была долговечной, её необходимо защитить. Наиболее простой и дешёвый способ защиты утеплителя — это оштукатуривание, которое выполняется поэтапно.

  1. Выбор штукатурного раствора.
  1. Выбор армирующей сетки под штукатурный раствор.
  1. Крепление армирующей сетки по определённой технологии.
  1. Укладка раствора, выравнивание поверхности, затирка пластиковой тёркой.
  1. Грунтовка поверхности под финишный слой.
  1. Финишная штукатурка. После высыхания производится покраска или наносится прозрачный защитный слой.

Видеоинструкция:

В общем, крепление пеноплекса на бетонные и кирпичные стены, а также утепление фундамента здания, не составляет большого труда. Достаточно соблюдать технологию укладки и аккуратно проводить работы, чтобы утепление было привлекательным и долговечным.

Проблема зимнего утепления домов актуальна даже для южных регионов нашей страны, а на севере это серьёзный вопрос жизнеобеспечения. Затраты на отопление напрямую зависят от теплопроводности материалов и применения изоляторов. Драгоценное тепло уходит через стены, пол и потолок, окна и двери.

Для решения этой задачи в строительстве используют современный и недорогой утеплитель пеноплекс на основе экструдированного полистирола. Чтобы получить отличный результат, нужно освоить технологию крепления пеноплекса на стены, в этом случае можно уменьшить расходы на ремонт, сделав монтаж своими руками.

Недостатки экструдированного пенополистирола

Планируя использование Пеноплэкса, стоит учитывать и его слабые стороны:

Высокая горючесть и дымообразование. Скорость самозатухания зависит от количества антипиреновых добавок. После прекращения огня утеплитель выделяет едкий дым. Токсичность. При контакте с УФ-лучами Пеноплэкс продуцирует токсичные пары, поэтому материал рекомендован для утепления дома снаружи. Восприимчивость к некоторым реагентам. Термоизолятор деформируется под воздействием органических растворителей и нефтепродуктов. Пеноплэкс боится керосина, масляных красок и полиэфиров. Плохая паропропускная способность

Это качество важно учесть при утеплении деревянного дома или каркасного строения. Применение Пеноплэкса для теплоизоляции стен приводит к появлению в помещении эффекта термоса. Проблема решаема при обустройстве принудительной вентиляции

Проблема решаема при обустройстве принудительной вентиляции.

Сначала считаем, потом утепляем

Параметры, необходимые для принятия правильного решения, определены в начале статьи и не вызывают трудностей при расчётах. Единственной заковыркой остаётся толщина плит пеноплекса. Какой она должна быть? Действовать наобум в решении такого вопроса нельзя. Но и нечего трудного в этом нет. Рассчитать толщину поможет страница в блокноте, ручка, калькулятор.

Определяем требуемое сопротивление теплопередаче ограждающих конструкций здания. Найти его можно в таблице 1б СНиП II-3-79, предварительно вычислив градусо-сутки в конкретном случае, умножив количество дней отопительного периода на температуру в помещении.

В целях упрощения, примем продолжительность топки печи в 180 дней и температуру в помещениях 20 градусов по Цельсию. Получаем число 3600. По таблице находим требуемый коэффициент для стен равным 2,8, для перекрытий – 3,7 (здесь представлена только часть таблицы для понимания порядка расчётов).

Здания и помещенияГрадусо-суткиТребуемое сопротивление теплопередаче ограждающих конструкций Rотр, м2·оС/Вт
отопительного периодастенпокрытий и перекрытий над проездамиперекрытий чердачных, над холодными подпольями и подвалами
Жилые дома2000 4000 6000 8000 10 000 12 0002,1 2,8 3,5 4,2 4,9 5,63,2 4,2

7,2 8,2

2,8 3,7

6,4 7,3

Площадь всем материалов, составляющие ограждающие конструкции, а, следовательно, и утепляемой поверхности, одинакова. Различаются только коэффициенты удельного теплосопротивления материалов, применяемых при возведении объекта.

МатериалТолщина материала (мм)Расчетное теплосопротивления

(м2х°С/Вт)

Брус1000,71
Кладка из красного кирпича380 (полтора кирпича)0,53
Кладка из белого силикатного кирпича380 (полтора кирпича)0,44
Кладка из керамического пустотелого кирпича380 (полтора кирпича)0,76
Кладка из пенобетонных блоков2001,11

Необходимо произвести вычисление значение сопротивления теплопередаче каждого материала конструкции путём умножения коэффициента на толщину слоя. В расчётах обязательно должны участвовать все материалы, использованные в строительстве.

В этом случае получаем:

  • для кирпичной части стены значение будет равно 0,16 единиц (0,44х0,38м);
  • для газобетонной части – 0,22 единиц (1,1х0,2).

Из требуемого коэффициента 2,8 вычитаем полученные значения имеющихся материалов. Получаем 2,42. Такое требуемое сопротивление теплопередаче мы должны получить при использовании утеплителя.

Рассчитанный коэффициент удельного сопротивления пеноплекса известен из его технических характеристик и равен 0,028 м2х°С/Вт.

Путем перемножения этих цифр (2,42х0,028) получаем 0,068 м или 6,8 см. Для утепления стен будем использовать толщину утеплителя 7 см, сочетая плиты толщиной 40 и 30 мм.

Подобным образом можно произвести расчёт нужной толщины утеплителя для любой конструкции из любого материала. Сделав утепление на основании расчётов и получив необходимый утепляющий эффект, экономим средства, не переплачивая за:

  • излишнюю теплоизоляцию при большей толщине;
  • отопление при её недостатке.

Единые стандарты линейных размеров существенно позволяют упростить процесс монтажа за счет отсутствия необходимости производить подгонку каждого листа в отдельности. Понимание значимости размеров материала зачастую происходит в процессе работ, когда что-то не получается, что-то не стыкуется. Предварительное ознакомление с имеющимися материалами, а также с их длиной, шириной, толщиной позволяют избежать нервных потрясений и ненужных трат. Не зря говорят: «Семь раз посчитай, один — утепляй».

Утепляйте с удовольствием!

В видео показан процесс утепления лоджии пеноплексом. Можно почерпнуть немного информации по размерам и способах крепления:

Технические характеристики материала

Наиболее популярный представитель экструдированных утеплителей – Пеноплэкс. Свойства, плюсы и минусы, а также особенности применения термоизолятора будем рассматривать относительно данного материала.

Технические характеристики:

  • плотность – 25-35 кг/м3 в зависимости от категории теплоизоляции;
  • прочность на сжатие – 0,20-0,27 МПа;
  • водопоглощение за сутки – до 0,4% от общего объема;
  • предел прочности – 0,25-0,4 МПа;
  • стойкость к огню – группа Г3 – средний класс (температура дыма в пределах +450°С, продолжительность горения – 300 сек);
  • показатель теплопроводности – 0,03 Вт/ (м*°С);
  • температурный рабочий режим – от -100°С до +75°С;
  • стандартные габариты плитного утеплителя: ширина – 60 см, длина – 1,2 м, толщина – 20-150 мм.

Сколько нужно утеплителя

Определяющим при закупке материалов является не только вид и толщина плит (рулонов), но и данные — сколько нужно утеплителя на известную площадь отделки. Для этого рационально использовать онлайн калькулятор утеплителя, он значительно упрощает проведение подсчетов, поскольку площадь стен, фронтонов, проемов окон и дверей вычисляются автоматически.

Для ручных вычислений необходимо знать:

  • длину периметра строения;
  • высоту стен (а также цоколя и фундамента, если он тоже утепляется);
  • размеры и форму фронтонов;
  • размеры и количество оконных и дверных проемов.

Делать подсчет – сколько утеплителя понадобится — удобно при наличии подробного чертежа.

На иллюстрации для расчета утеплителя (онлайн или в ручном режиме) представлен архитектурный вариант чертежа. Пользователь при вычислениях ставит размеры более удобным для себя способом.

Важно помнить: в архитектурных чертежах длины стен указываются как расстояния между их осями, в реальности от угла и до угла длина составляет расстояние между осями плюс толщина стены.

Калькулятор расчета толщины утепления деревянного пола

На чем основан и как проводится расчет

Если у хозяев дома есть четкое представление о конструкции будущего перекрытия первого этажа, то провести расчет – особых проблем не составит. Он базируется на том «постулате», что суммарное термическое сопротивление этого перекрытия должно быть, по крайней мере, не меньше, чем установленный для данного региона (с учетом его климатических условий) нормативный показатель.

Этот показатель установлен действующими СНиП, его несложно узнать в любой местной строительной организации. Но чтобы не искать – можете воспользоваться прилагаемой картой-схемой , охватывающей всю территорию Российской Федерации.

Карта-схема для определения нормированного значения сопротивления теплопередаче по регионам России.

Обратите внимание – для разных строительных конструкций термическое сопротивление своё. В нашем случае берется значение для перекрытий

На карте-схеме оно указывается синими цифрами. Именно это значение и следует ввести в соответствующее поля калькулятора.

Общее значение сопротивления складывается из сопротивлений каждого из слоев, обладающего термоизоляционными качествами. Если известны все слои конструкции и материалы их изготовления, то несложно по теплотехническим формулам просчитать их сопротивление. Оставшаяся разница от нормированного значения как раз и должна перекрываться утеплительным материалом.

Какие варианты могут быть в нашем случае?

Примерная базовая схема утепления пола по деревянному перекрытию первого этажа

  • Черновой пол (на схеме – поз.3). Натуральная доска толщиной даже в 20 мм уже обладает неплохими термоизоляционными качествами. Это же касается, например, и листовых материалов на основе древесины – фанеры или ОСП. То есть если черновой пол выполнен сплошным, без просветов, то его можно учесть в расчетах. Если нет – то просто оставляется значение его толщины равным по умолчанию нулю.
  • Покрытие пола, настилаемое поверх лагов (поз. 7). Потребуется указать материал покрытия (а здесь предлагается только два варианта – доска или фанера (ОСП)) и его толщину.

Все остальные слои, то есть мембраны поз.4 и 6 и финишное покрытие пола (поз. 8), если оно будет настилаться поверх досок или фанеры, в расчет не принимаем. Они или слишком тонкие, чтобы оказывать влияние на общие термоизоляционные качества конструкции, или их термическое сопротивление чрезвычайно мало.

Значит, остается только выбрать утеплитель из предлагаемого списка. Указаны как наиболее часто применяемые материалы, так и в некотором смысле слова «экзотические».

После этого можно нажимать кнопку расчета – и получать результат. Несложно будет провести и сравнительный анализ – изменяя тип утеплителя, посмотреть, как при этом будет меняться и толщина необходимого слоя термоизоляции.

Результат показывается в миллиметрах и является минимально необходимой толщиной. Безусловно, его обычно приводят затем к стандартным толщинам представленных в продаже утеплительных материалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
