Самостоятельное изготовление калитки для забора из профнастила

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег. При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю

При бетонировании важно помнить. что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.

Они гарантируют наличие свободного пространства. которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры .

Недостатками такой системы установки ворот являются:

Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
Срок службы такого механизма ниже, чем у распашных ворот.
Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны. поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь .

Ворота с элементами ковки, помимо оригинального дизайна. отличаются высокой прочностью .

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают. что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

Материалы

Как уже стало понятно, калитки различаются по способу установки, дизайну, а также по используемому материалу. Существует множество различных вариантов в выборе материала. Как правило, все зависит от количества денежных средств, которыми располагает хозяин дома.

Входная калитка может быть изготовлена как из простого штакетника, так и из дорогостоящего чугунного литья. Однако традиционным материалом все также остается металл и дерево. Например, металлическая калитка отлично сочетается с забором, изготовленным из камня, кирпича или металла.

Дерево же гармонирует с оградой, выполненной из того же материала. Нельзя не заметить, что кованые изделия во все времена славились своей долгой службой и изысканностью. В наше время особой популярностью пользуются калитки, изготовленные из профнастила или профлиста.

Рассмотрим основные материалы, а также проанализируем их достоинства и недостатки.

Дерево

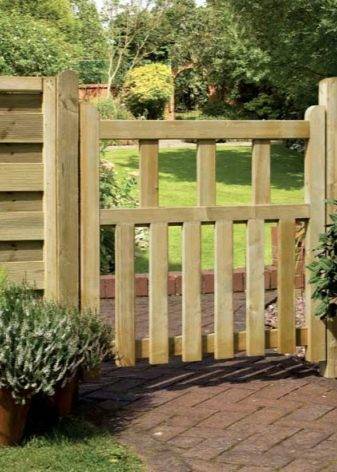

Деревянные калитки бывают в виде сплошного полотна или выполненные из деревянных реек. Для изготовления редко используют благородные породы древесины. Как правило, работа выполняется из бревен сосны или лиственницы.

Дерево – одна из самых дешевых основ для забора. Брусок, штакетник, рейка – все это легкодоступные и недорогие материалы. Работать с ними очень просто. С реставрацией деревянной калитки также не должно возникать сложностей. В случае подгнивания столб выкапывается, очищается от грязи и гнили и пропитывается специальной защитной пропиткой или антисептиком для дерева.

Ограждение и калитку из дерева можно установить самостоятельно, используя при этом минимальное количество инструментария. Деревянные калиточные полотна имеют массу вариантов декорирования.

Главный недостаток таких калиток – недолговечность. Даже при самом тщательном уходе в лучшем случае калитка прослужит не более 8 лет. Товарный вид изделия не остается прежним из-за выгорания материала на солнце, а также из-за подгнивания.

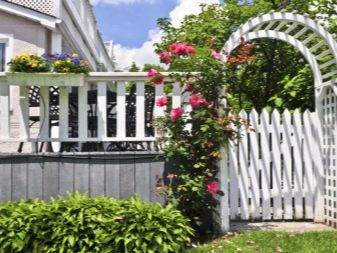

Деревянное ограждение больше подойдет для дачных участков, нежели для ограждения особняков и коттеджей, поскольку механическая прочность такой калитки не столь высока. Конструкцию, скрепленную саморезами и гвоздями, легко нарушить. Скорее, она служит символическом обозначением границ владений.

Металл

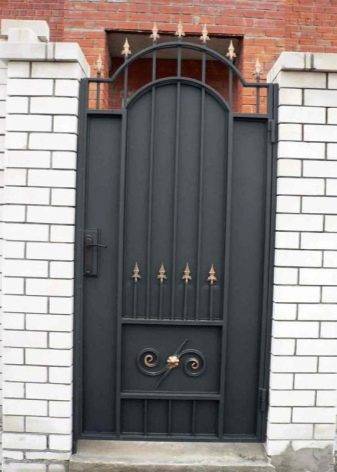

Часто это либо металлическое полотно с элементами кованого декорирования, либо полностью кованое изделие.

Материал легок в монтаже и установке. Огромный плюс – высокая продолжительность службы металлической конструкции. Изделие является универсальным, надежным защитником дома, а также имеет презентабельный внешний вид.

Несомненно, одним из главных достоинств кованых оград является благородный внешний вид. Художественно выкованное изделие выделяется среди ландшафта и становится своеобразной «изюминкой» общей картины. Кованые калитки очень прочны и устойчивы к непогоде. В выполнении кованого изделия принимают участие самые новые сварочные технологии, поэтому служить оно будет не один год.

Но процесс монтажа и их изготовления очень трудоемкий и требует больших затрат сил, времени, а порой и средств. Открывание и закрывание подобного изделия может вызывать затруднения из-за тяжелого веса.

Профнастил или профлист

По сути, это два названия одного и того же материала. Профнастил представляет собой металлические листы, которые выпускаются путем штампования. Это универсальный материал. Популярность его объясняется приемлемой ценой и отменным качеством. Калитки из профлиста крепкие, надежные и долговечные, а также выглядят очень солидно.

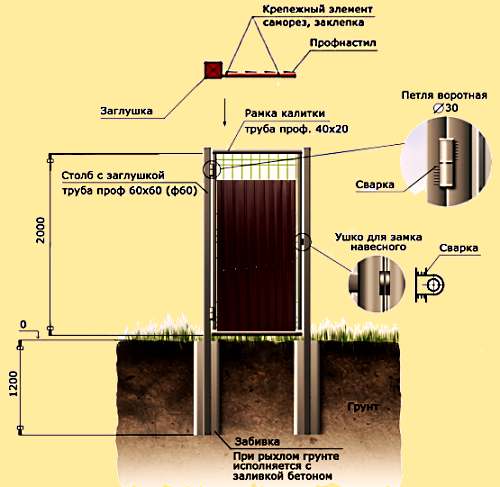

Монтаж калитки легко выполнить своими руками. Схема его очень проста, а также сам процесс не займет много времени. Материал обладает звукоизолирующими свойствами. Цветовая гамма изделия очень широкая. Материал не подвержен внешним воздействиям и выцветанию.

Кроме возможной легкой деформации калитки при условии сильного ветра, недостатков у изделия, изготовленного из профнастила, нет.

В наше время существует множество вариантов оград, ворот и калиток, выполненных из вышеперечисленных материалов. Это могут быть заборы и калитки из сетки рабицы, из евроштакетника разных видов, калиточные двери, напоминающие жалюзи, и т. д.

Обзор видов

В зависимости от особенностей установки заборы из профлиста могут быть разных видов, например, с откатными (или с раздвижными) воротами и с распашными воротами.

А также ограждения из указанного материала могут различаться по расположению лагов и перемычек, например, заборы со съемными или капитальными перемычками.

Далее будет приведена более подробная характеристика каждого вида.

По конструкции

Заборы с откатными или раздвижными воротами из профлиста. Они представляют собой ограждения с открывающейся частью, которая передвигается вдоль забора. Основным достоинством такого типа является экономия пространства. Особенно актуальна такая характеристика для земельных участков небольшой площади.

Но следует учитывать, что установка подобной конструкции отнимет значительное количество времени и средств. Забор этого вида должен иметь особенно надежную опору, поэтому перед его монтажом рекомендуется залить прочный фундамент. Это позволит равномерно распределять нагрузку, которую создает подвижная часть, на забор.

Заборы с распашными воротами. Эта разновидность является одной из самых популярных, она проста в установке, не требует значительных финансовых затрат, и поставить ее можно самостоятельно. К тому же подобная конструкция является довольно прочной. Забор с распашными воротами из профлиста представляет собой ограждение, двери которого открываются внутрь или наружу.

Такая конструкция не всегда удобна в использовании – например, зимой, когда выпадает большое количество снега, открыть створки будет чрезвычайно неудобно, ведь придется сначала расчистить снежные завалы. Помимо этого, при ветреной погоде необходимо быть особенно внимательным при закрытии ворот. Нередки случаи, когда внезапно распахнувшимися створками повреждались рядом стоящие транспортные средства.

Чтобы не тратить физических усилий для приведения в действие механизмов ворот, их открытие и закрытие можно автоматизировать. Необходимые для этого комплектующие приобретаются в крупных строительных магазинах.

По расположению перемычек

Съемные перемычки. Они используются для того, чтобы укрепить забор, придать ему дополнительную устойчивость, не нарушая внешний вид. Даже самая устойчивая конструкция не защищена от влияния на нее подвижности грунта. Вследствие этого забор начинает наклоняться и крениться набок. Съемная перемычка, устанавливаемая между несущими столбами ворот, предотвращает нежелательные микросдвиги. За счет того что удерживается она болтами, которые при необходимости можно с легкостью демонтировать, проблемы проезда грузового или другого крупногабаритного транспорта на территорию участка, не возникнет.

Капитальные перемычки. Устанавливаются они также между стойками ворот забора. В отличие от съемных перемычек, снять их без повреждения ограждениях не представляется возможным. Однако за счет более прочного соединения с конструкцией они выполняют функцию поддержки и придания устойчивости забору наилучшим образом. Такие перемычки не ослабнут и не расшатаются с течением времени.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

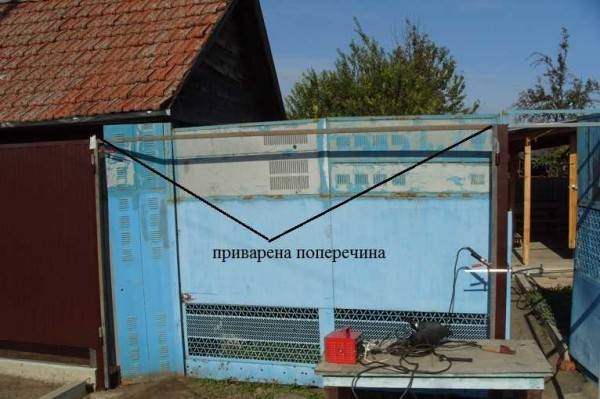

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Установка забора на склоне

Монтаж ограждений на участках со сложным рельефом связан с некоторыми трудностями. Если уклон равномерный, конструкцию можно сделать ступенчатой. Опоры устанавливаются с небольшим пролетом, лаги крепятся горизонтально с равными интервалами. Профнастил прикручивается к перекладинам в виде каскадной лестницы.

Если уклон участка большой, можно сделать забор, повторяющий контур склона. Лаги крепятся под наклонно, а листы обрезаются параллельно земле таким образом, чтобы внизу не оставалось зазоров.

Гораздо аккуратнее выглядит конструкция с небольшим цоколем. Бетонная лента выравнивает перепады высот и защищает металл от контакта с землей, предупреждая развитие коррозии. Цоколь устраивается по типу ленточного малозаглубленного фундамента. Нагрузку он несет маленькую, но придает забору необходимую жесткость.

Заливка ленты производится сверху вниз, каждый участок бетонируется после затвердевания предыдущего. Поверхность можно отделать плиткой или декоративной штукатуркой.
