Как установить парогенератор для бани своими руками: используем электрический парогенератор

Что со всем этим делать?

Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

• испарительная камера;
• температурный датчик;
• нагревательная установка;
• сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Уже из самого названия понятно, что парогенератор – это устройство, предназначенное для генерирования влажного пара. Исходным продуктом для этого является, естественно, вода. Данный агрегат способен поднимать температуру в бане до 90°C, а ее конкретный уровень может быть задан с помощью пульта управления.

Парогенераторы все шире используются в частных банях, поскольку им присущи следующие привлекательные для пользователей достоинства:

• компактность;
• относительная дешевизна, поскольку эти приборы обходятся существенно дешевле, чем каменные печи;
• для них не требуется сооружать специальный дымоход;
• их установка исключает соблюдение многих сложных правил безопасности.

Эти устройства могут быть различных разновидностей, однако типичный заводской парогенератор, находящийся, как правило, внутри компактного металлического корпуса, включает в себя следующие основные элементы:

• блок водоподготовки;
• парообразователь;
• насос, подающий как воду, так и пар;
• водяной бак;
• температурный датчик;
• блок управления.

Устанавливать парогенератор следует в сухом и проветриваемом помещении, расположенном по соседству с парилкой. При выборе места установки следует исходить из того, чтобы

• длина паропровода была минимальной;
• не происходило формирование конденсата, чреватого замыканиями и, следовательно, возгораниями.

Причиной выхода самодельного устройства из строя чаще всего становится повышенная жесткость используемой воды, а также избыточное содержание в ней хлора. Чтобы исключить этот источник неприятностей, следует дополнять установку фильтрами тонкой очистки, а также очищать ее саму, используя для этого обычную лимонную кислоту.

Если вы сумеете учесть все нюансы, то изготовленный вами парогенератор способен долго радовать вас своим теплом и паром, одновременно сокращая ваши заботы, связанные с заготовкой дров. Кроме того, напоминаем, стоимость этого устройства, даже если вдруг вы решите приобрести его в магазине, существенно ниже расходов, связанных с возведением кирпичной печи.

Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

• Датчика безопасности.
• Ёмкости для воды.
• Насоса для движения воды и пара.
• Подготовительного блока для воды.
• Блока парообразования.
• Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

• Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

• Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

• Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

• ТЭНы. Для нагрева воды используются устройства различной степени мощности.

• Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Зачем русской бане парогенератор?

Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:

• Очищение тела от невидимой глазу грязи.
• Избавление организма от всевозможных токсинов и шлаков.
• Оздоровление и исцеление кожи и волос.
• Полезное воздействие на легкие и горло.

Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.

Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.

Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.

Принцип действия

По принципу действия установка парогенератора ничем не отличается от типичного бойлера котельной. Разве что, контроль параметров не такой строгий.

Впускной клапан и датчик уровня воды

Парогенератор для душевой кабины включается в сеть. После этого (в режиме Stand-by) зависит от заложенных производителем алгоритмов. Стоящий на входе электромагнитный впускной клапан может открыться, чтобы набрать воды из трубы (через сеточку). Ряд производителей может нормировать давление (3, 4 бар и пр.), поэтому нужно обеспечить требуемое. В противном случае работоспособность системы не гарантирована, вплоть до того, что парогенератор откажется работать вовсе.

Как только электромагнитный впускной клапан готов принять напор, начинается заполнение бака. При этом лишний объем воздуха стравливается через выход для пара (попадая в кабину). Это может сопровождаться появлением неприятных запахов. Процесс забора воды идёт до тех пор, пока датчик не сообщит о заполненности системы. После этого питание нормально закрытого электромагнитного клапана убирается. Если датчик засорён, то система не сможет понять, когда пора прекратить забор. Вода польётся на пол душевой кабины и гипотетически может залить все вокруг. По этой причине работающую турецкую баню нельзя оставлять без присмотра при наличии пробки в сливном отверстии.

В душевой кабине с турецкой баней рекомендуется поставить датчик протечки. Либо расположить его где-нибудь в окрестности. Немногие решаются нынче спросить, зачем нужна пробка в сливном отверстии, ведущем в канализацию. Не очень приятно посиживать и обонять ароматы, исходящие от соседей (или собственные).

ТЭН

ТЭН включается через реле по сигналу о прекращении забора воды (чтобы не выгорел в пустом баке). Это типичный трубчатый обогреватель, который ставится везде, где только можно. В стиральные машины, водонагреватели накопительного типа и пр. Трубчатый ТЭН может иметь одну или две ступени мощности и должен удовлетворять всем требованиям к изоляции (20 МОм) относительно корпуса. Если этого нет, то изделие неисправное, либо бракованное. ТЭН работает через реле от сети 220 или 380 В.

Мощность ТЭНа напрямую зависит от значения действующего напряжения. Переход от 220 В к 230 изменяет уровень примерно на 9%. Это положительно сказывается на скорости нагрева, но может привести к сгоранию нити накала ТЭНа, изготовленной из нихрома или фехраля. ТЭН подключается у некоторых производителей через предохранитель. От попадания внутрь воды (при разрушении оболочки) нагреватель немедленно разрывается, и приходится покупать новый. Вот почему ранее для парогенератора мы рекомендовали использовать только фильтрованную (очищенную) воду.

Бак парогенератора обычно не содержит анода для предотвращения электрохимической коррозии по очевидным соображениям. Это ещё один предлог оградить от столь опасного оборудования прочих потребителей сети (в том числе сталь). Оболочка ТЭНа чаще всего изготовлена из меди для наилучшей отдачи тепла.

Блок электроники

Плата управления парогенератором предельно проста. Она содержит несколько реле и простейшие логические микросхемы. Хотя некоторые варианты, помимо прочего, оборудуются приёмниками электромагнитных волн, передаваемых пультом управления. И в любом случае есть какой-то механизм обратной связи. Установка вырабатывает пар до тех пор, пока температура в кабине (выдаваемая датчиком) не станет равной заданной. Многие системы цифровые и используют собственные протоколы передачи данных.

Блок электроники обрабатывает сигналы датчиков. Иногда это происходит напрямую. Как например, при достижении водой заданного уровня отпускается питание электромагнитного впускного клапана. Возможны любые другие варианты.

Управление парогенератором

Перепускной клапан

Если не поставить на выходе из бойлера перепускной клапан, то имеется вариант развития событий, когда установка просто взорвётся. Что в прошлом часто наблюдали в случае с котлами двигателей. Кроме того, клапан должен быть управляемым, чтобы установка могла в любой момент начать или прекратить генерацию. Все это время вода в баке находится возле точки кипения. Перепускной клапан, таким образом, регулируется двумя датчиками:

1. Температура в кабине измеряется термопарой. Этот параметр даёт установке команды о начале или прекращении работы.
2. Температура в баке служит для контроля режима. Этот датчик встроен и не нуждается в дополнительной установке.

Как сделать своими руками?

Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.

Инструменты и материалы

Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.

Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.

1. Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
2. Гофрированную трубку из нержавейки длиной около 2,5 метров.
3. Сантехнический тройник ½ в количестве 3 штук.
4. Переходной уголок ½ в количестве 2 штук.
5. 4 соединителя – бочонка.
6. Фитинги для фиксации гофротруб в количестве 6 штук.

Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.

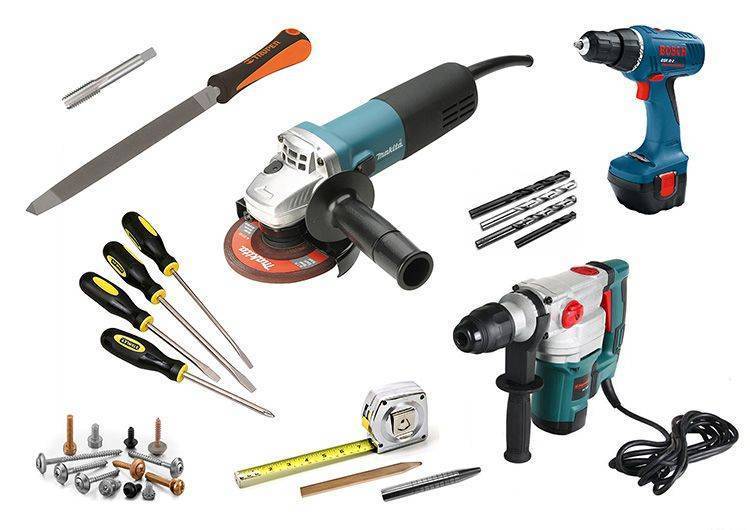

Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:

• ножницы по резке листов стали;
• ножовка;
• ключи в виде разводного и сантехнического;
• рулетка;
• электрическая дрель со сверлами;
• саморезы, у которых крупные шляпки.

Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.

Техника изготовления

После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.

1. Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
2. Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
3. Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
4. Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
5. От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
6. В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
7. Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.

Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.

Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.

В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.

В следующем видео вас ждет большой тест парогенераторов для бани и сауны.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

• Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
• Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
• В некоторых моделях парогенераторов предусмотрена система его самоочистки.
• Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
• Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
• В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
• Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
• Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Цены на печь-каменку

печь-каменка

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

• Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
• Достаточно частые поломки оборудования.
• Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт, потребует значительного расхода электроэнергии.
• В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов

Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

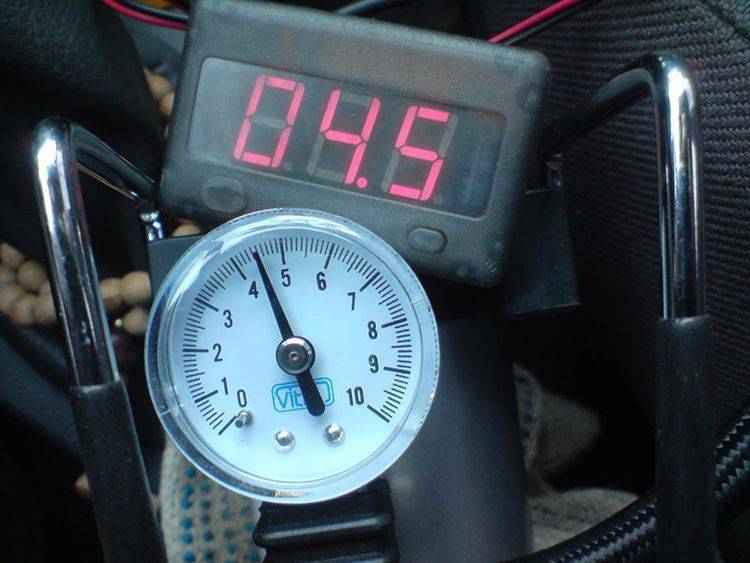

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Устройство

Паровой генератор по типу «классика» оснащен нагревательным элементом, питающимся электричеством. По принципу работы напоминает электрический чайник.

Если прибор эксплуатировать вместе с печью, то образовавшийся пар дополнительно покрывает камни. Срок эксплуатации печи увеличивается, электроэнергия экономится. При отсутствии обогревательного оборудования парогенератор функционирует, как самостоятельное устройство.

Большинство агрегатов оснащено:

• датчиком безопасности;
• баком для набора воды;
• устройством, отвечающим за подготовку воды к использованию;
• парообразователем;
• насосом;
• тюнером, предназначенным для управления.
