Как установить бойлер в квартире: монтаж и подключение своими руками

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.

Разновидности бойлеров для частного дома

Чтобы определиться с типом водонагревателя, нужно оценить объемы потребления субстанции, число водозаборных точек и затраты. Рынок предлагает бойлеры для частного дома следующих видов:

Косвенный нагрев.

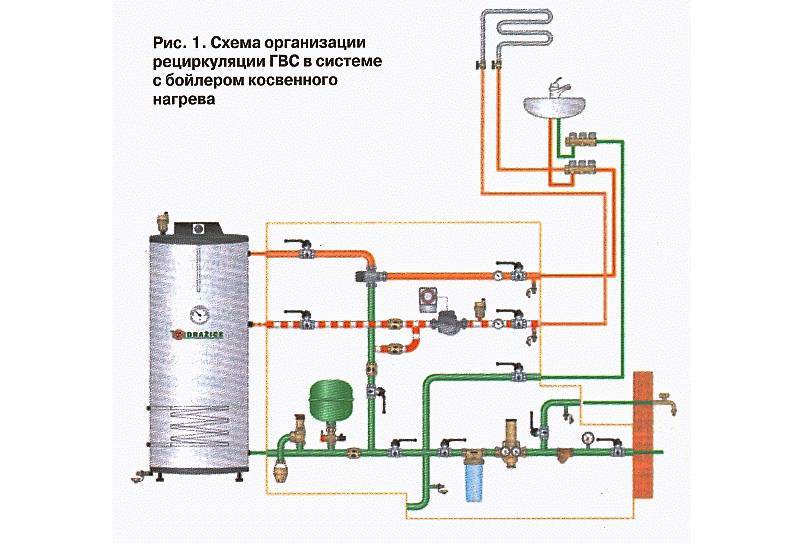

Оборудование не оснащено нагревательным элементом. Для подогрева субстанции водонагревателю необходимы внешние источники — твердотопливный или газовый котел, система отопления, солнечная батарея и пр. По этой причине установка бойлера своими руками в частном доме потребует усилий и навыков. Аппарат представляет собой резервуар объемом до 1 000 л со спиральным теплообменником. Поскольку ТЭН отсутствует, затраты на подогрев будут минимальными, но вот время ожидания водоподготовки увеличивается в сравнении с другими типами оборудования. Устанавливая этот тип бойлера в частном доме, схема монтажа будет следующей.

Газовый накопительный бойлер.

Сразу стоит отметить, что газовая колонка и газовый водонагреватель — два разных оборудования. Описываемый вид устройства накапливает холодную воду, подогревает ее и поддерживает температуру, а при открытии точки водозабора осуществляет подачу. Можно использовать газовый бойлер и для отопления частного дома небольшой площади. Оборудование подойдет для коттеджей с подведенным газом и хорошо функционирующей системой вентиляции, удаления дыма. Иначе применение газового водонагревателя будет небезопасным. Приведенная схема установки бойлера в частном доме, сделает монтаж простым и быстрым.

Электрический накопительный водонагреватель.

Наиболее популярный вид оборудования. Оно имеет ТЭН снизу бака и подключается к сети. Если монтаж системы подготовки горячей воды планируется выполнить собственными силами, то проще всего будет подключить бойлер в частном доме именно этого типа. Рынок предлагает агрегаты с накопительным резервуаром различной емкости. Тут стоит помнить, что чем больше этот параметр, тем дольше будет выполняться нагрев субстанции. Его основное преимущество — низкое потребление электричества 1.5-2 кВт/ч. Чтобы установить накопительный бойлер для воды в частном доме, нужно придерживаться следующей схемы монтажа.

Проточные.

Отличный вариант для тех домов, где горячая вода нужна в больших количествах и постоянно (маленькие дети, большая семья). Если нет возможности выделить под монтаж агрегата отдельное место или помещение, тоже рекомендуют выбрать проточный бойлер для частного дома, цена использования которого, правда, будет выше, чем обычных накопительных устройств. Потребление электроэнергии — до 5-6 кВт/ч. Оборудование компактно и не требует особого ухода.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

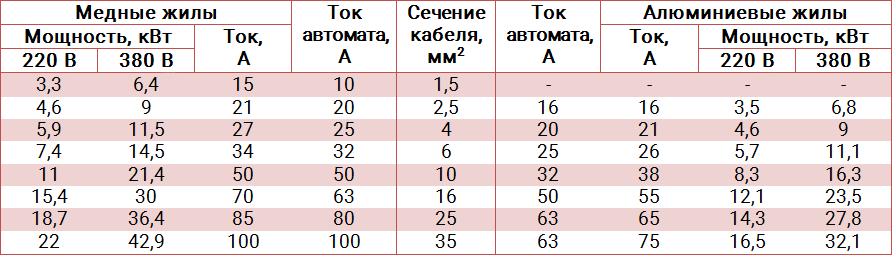

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

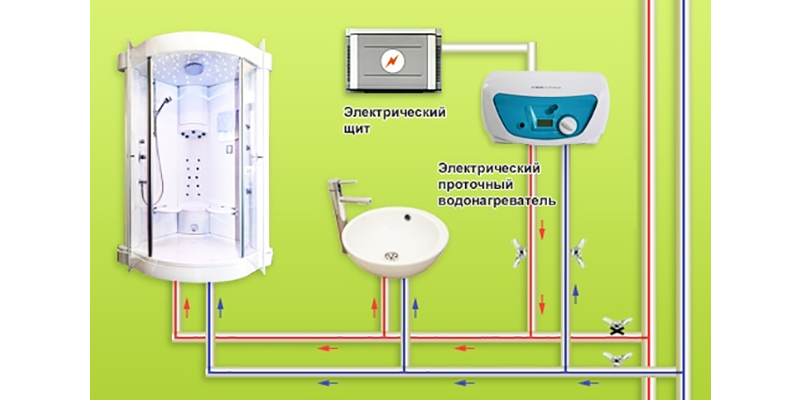

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Выбор места установки

Проще всего установить бойлер возле разветвления системы водоснабжения на участке между стояком и сантехническим прибором. Водонагреватель можно оставить на кухне, в ванной, в туалете. Реже аппарат устанавливается в коридорах.

Ванная комната

Раздельные санузлы имеют большую проходную способность, позволяя нескольким жильцам проводить гигиенические процедуры одновременно.

При монтаже водонагревателя в ванной учитывают такие моменты:

1. Помещение чаще всего имеет минимальную площадь (не более 4 м²).

2. Из-за отсутствия свободного места накопительные водонагреватели устанавливать неудобно.

3. Отсутствуют стояки канализации, ХВС и ГВС, что не позволяет сделать короб.

4. Для ванны и раковины используют один поворотный смеситель или два отдельных крана.

5. Одна стена занята ванной, другая — полотенцесушителем.

Совмещенный санузел

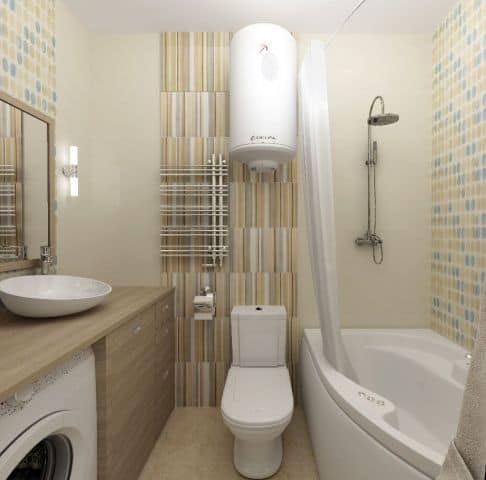

Совмещенный санузел.
Совмещенный санузел присутствует в квартирах-«хрущевках». Скрытый монтаж бойлера осуществляется при ремонте вторичного жилья.

Накопитель можно установить, применяя несколько способов:

• в нише за унитазом;

• в коробе для труб водоснабжения;

• под умывальником в тумбе;

• в шкафу над стиральной машиной или унитазом;

• на антресоли над дверью.

При использовании последних двух способов подключение устройства к трубопроводу вызывает затруднения. Нарушение герметичности соединений приводит к порче мебели или бытовой техники.

Туалет

Туалет — самая маленькая комната в квартире, в частном доме под это помещение отводится большая площадь. Здесь расположены сантехническая арматура, приборы учета, стояки водоснабжения. Проект включает нишу, расположенную за унитазом, или короб для маскировки труб. С помощью этих конструкций скрывают водонагреватель.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Что может понадобиться для установки бойлера своими руками?

Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:

• профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
• набор гаечных ключей или газовый аналог;
• отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
• строительная пакля или специальная монтажная лента;
• запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
• тройники в соответствии с диаметром водопровода и патрубками бойлера;
• специальные шланги, защищённые армированием;
• металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

• трёхжильные медные или алюминиевые кабели и гофра;
• мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.

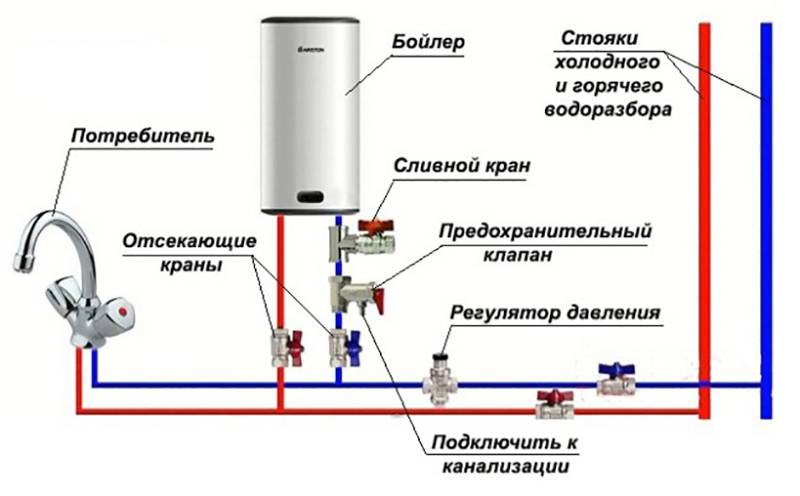

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Типы водонагревателей

Водонагреватели делятся на газовые и электрические. Первые называются «колонками», они обеспечивают быстрый нагрев проточной воды и подходят для частного дома, однако при их установке требуется обеспечение эффективной вентиляции. Системы, работающие на электричестве, могут использоваться в многоквартирных домах. Их монтаж не нужно согласовывать с коммунальными службами. Такие водонагреватели бывают проточными или накопительными.

Накопительные

Бойлер снабжен емкостью, в которой накапливается и нагревается холодная вода. Эти аппараты потребляют минимальное количество электроэнергии, позволяют иметь запас нагретой жидкости. Главный недостаток прибора — габариты, ограничивающие возможные варианты установки. Устройства отличаются конструкцией и техническими характеристиками

При выборе бойлера обращают внимание на срок службы. Он зависит от типа ТЭНа — нагревательной спирали

По конструкции бойлеры делятся на следующие типы:

1. С сухим ТЭНом.
   В этом случае нагревательная деталь не контактирует с водой.

2. С мокрым ТЭНом.
   Нагревательная спираль соприкасается с жидкостью. Устройство имеет меньший срок службы, что объясняется быстрым выходом ТЭНа из строя.

Проточные системы нагрева воды

Проточные системы считаются наиболее удобным для установки в ванной комнате вариантом.

Существует 3 типа таких водонагревателей:

1. Стационарные.
   Их устанавливают в виде отдельного элемента, что объясняется габаритами. Аппарат размещают под раковиной или ванной. Первую снабжают декоративной тумбой, скрывающей систему нагрева.

2. Насадка на смеситель.
   Универсальный прибор надевают на трубку крана перед поворотным изливом. Для умывания или мытья посуды такой аппарат подойдет. Обеспечить подачу воды для принятия душа или ванны маленький нагреватель не может.

3. Кран с электронагревом.
   Современный нагревательный прибор имеет отдельный смеситель. Принцип действия не отличается от такового у насадок. Скорость нагрева зависит от напора в трубопроводе. Система может использоваться при отсутствии горячего водоснабжения. Принять ванну не получится, вода быстро остывает. Для душевой кабины кран с нагревом считается хорошим вариантом. Систему можно установить своими руками, она потребляет небольшое количество электроэнергии.

Пробный запуск

1. Перед запуском напорной модели следует перекрыть трубу подачи горячей воды в квартиру. Открыть вентили холодной и горячей воды на водонагревателе.
2. Открыть вентиль у безнапорной модели с душевой насадкой. Перед любым запуском надо водогрейку наполнить водой.
3. При включении сначала включается кран, а потом водонагреватель. А при выключении отключают сначала прибор, а затем перекрывают воду.
4. Выберите необходимую мощность для нагрева воды.
5. Включите воду, а затем водонагреватель и подождите несколько минут, пока вода нагреется. Убедитесь в нормальной работе прибора и отсутствии протечки в соединениях.
6. Отключите прибор и закройте воду.

Важно! Подобные приборы оснащены фильтрами, чистоту которых следует контролировать. При отсутствии такого фильтра можно установить его самим

Если вода в вашем водопроводе жесткая, то тэн надо будет периодически избавлять от накипи.

Подключить проточный водонагреватель можно и самому. Но это требует правильного подключения к электрощиту и к водопроводным трубам. Если у вас нет необходимых навыков или сам процесс подключения вызывает сомнения, то лучше обратиться к профессионалам.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя

При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.
