Сварка ворот из профильных труб своими руками — порядок действий

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие, иначе впоследствии они могут изогнуться винтом или по дуге. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самый простой вариант который может сделать не плотник, а обычный человек. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ограды.

Устройство деревянной калитки

Выберите ровную поверхность, положите бруски и измерьте расстояние от углов поперечин по диагонали. Оно должно быть одинаковым. Это необходимо сделать иначе калитка получится кривой.

Расстояние по диагонали АБ и СД между поперечинами калитки должно быть равным

Обработанные и высохшие штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Делаем калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки, так как собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Деревянная калитка с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получится сложной формы. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Преимущества профильной трубы

Перед началом работы логично задаться вопросом, почему именно ворота из профтрубы – лучший вариант.

Профильные трубы – это изделия с некруглой геометрией поперечного, то есть сделанного под прямым углом к продольной оси, сечения. Наиболее часто встречаются прямоугольный и квадратный профили, но возможны и другие варианты: овальный, треугольный или шестиугольный.

Продукция такого типа используется во многих сферах деятельности человека, например, при изготовлении каркасов изделий, мебели или ограждений.

Изготовить профильную трубу можно из любого сплава, но чаще всего используются стали различных видов:

• углеродистая сталь, независимо от марки;
• нержавеющая сталь, или просто нержавейка;
• оцинкованная сталь (прочитайте: “Виды  профильных оцинкованных труб, их применение и сфера использования”).

В соответствии с используемым методом производства, вся профильная продукция делится на две большие группы:

1. Сварные трубы – для их изготовления тонким полоскам стали придают обусловленную форму, а свободные края сваривают.
2. Бесшовные изделия – по качеству заметно превосходят продукцию первого типа, так как у них отсутствует самое уязвимое место – сварной шов. Эти трубы более пластичны, лучше переносят повышенные механические нагрузки, но и стоят дороже сварных аналогов. Вследствие этого для производства ворот или калиток их приобретают нечасто.

В свою очередь, сварные трубы подразделяются ещё на две группы:

1. Горячекатаные – применяются для изготовления располагаемых на открытом воздухе и не требующих особой точности производства изделий, например, детских качелей.
2. Холоднокатаные – их изготавливают с большей точностью; используется продукция для создания каркасов мебели.

Из написанного выше можно сделать вывод, что для изготовления ворот и калиток из профильной трубы идеальным решением будет покупка относительно недорогих, но прочных профильных горячекатаных изделий.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

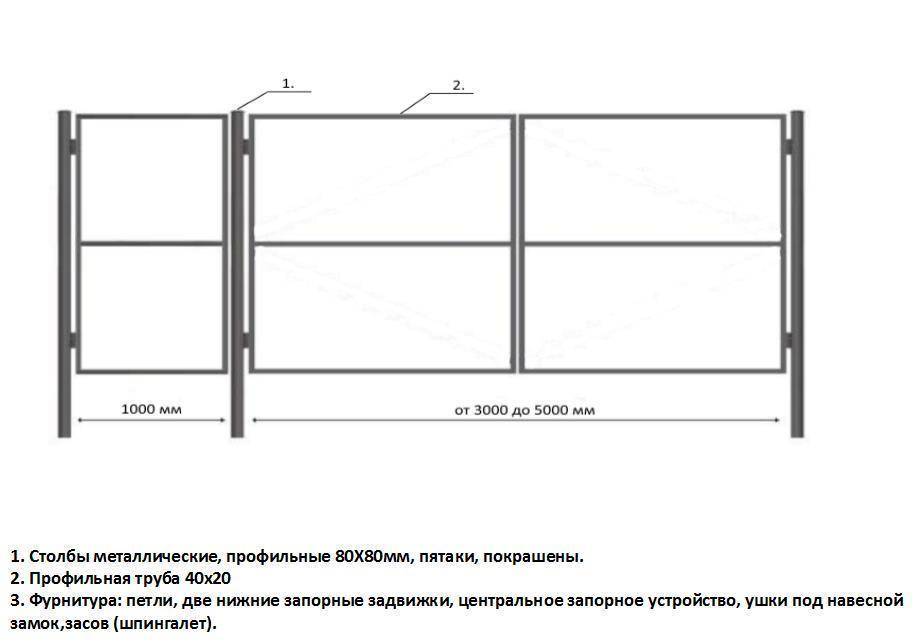

1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

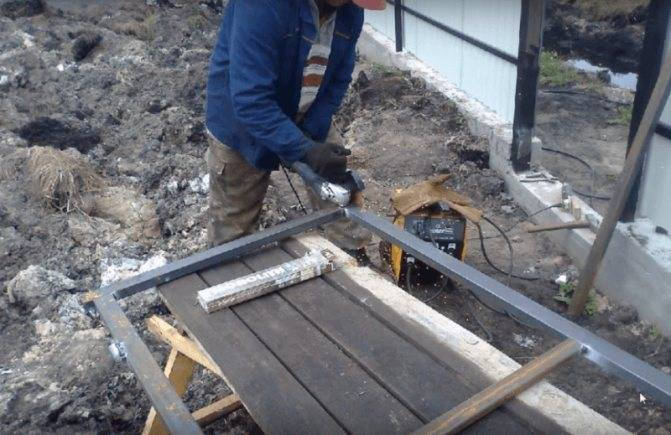

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

1. Также навесы сваривают на боковые стойки забора.

1. Посередине будущего каркаса нужно сварить горизонтальную планку.
2. После этого каркас срезается с основания, снимается с петель.

1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

1. Далее выполняется врезка замка.

1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

1. Затем выполняется крепление опорных планок.

1. Готовая рама покрывается обшивочным материалом.

1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

• вырезается лист нужных размеров;
• подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

Читать также: Как обозначается микрофарад на конденсаторе

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Установка запоров и обшивка

Теперь к створкам привариваются петли с отверстиями для замка. Можно соединить рамы 20-миллиметровыми стальными трубами, которые варятся вдоль 1-й, 2-х или 3-х перекладин. Длина каждой трубки может составлять 20 см. В центре ворот на 2-х стойках вертикально привариваются трубы для штырей-фиксаторов. Их нижние торцы с помощью сварки скрепятся к уголку-перемычке. В калитке и столбе перед ней можно оборудовать петли для замка или устроить фиксаторы, сделанные по подобию воротных. Кроме того, в стойке калитки можно вырезать отверстие для установки врезного или накладного замка. Желательно, чтобы его корпус входил в пазы стойки без зазоров. После установки запорного механизма на столбе отмечается место для засова. Он приваривается к профильной трубе или, если засов будет в теле столба, вырезается в нем после открытия калитки. После монтажа трубок все временные перемычки срезаются. Трубы разрезаются вдоль разъема створок и нижней кромки каркаса ворот. Все наплывы сварки, заусенцы и т.п. снимаются зачистным кругом. В трубки вставляются стальные штыри.

Вся конструкция очищается от ржавчины, обрабатывается антикоррозийным составом, грунтовкой и окрашивается. Профнастил крепится к рамам саморезами или заклепками. Первый лист на створке устанавливается по уровню. Он фиксируется 2-мя саморезами. После этого крепеж врезается в каждую вогнутую волну на всех перекладинах. Следующий лист устанавливается по крайней волне первого. Если петли расположены на стороне обшивки, в полотне профнастила вырезаются соответствующие их размерам пазы.

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см

При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

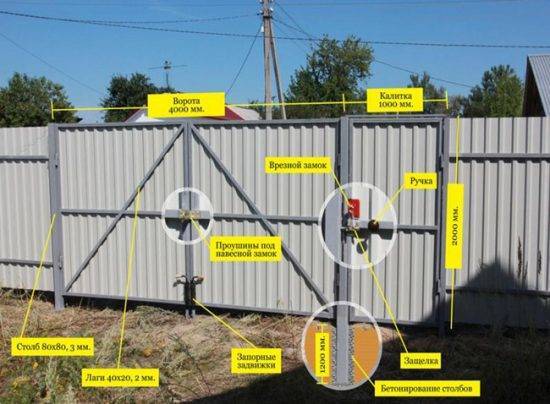

Как устроены ворота из профильной трубы

• Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
• Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

• Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
• Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
• Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Как нарезать профлист для ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила, ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=AKPggpTlLHIОригинальное название: Как обрезать профлист , профнастил вдоль для ворот.Автор видео: YriyKravec

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

При изготовлении ворот руководствуйтесь предварительно разработанной документацией и соблюдайте технологическую последовательность операций.

Изготовить из профильной трубы ворота можно с использованием сварочного оборудования или с применением резьбовых крепёжных элементов.

Рассмотрим оба варианта.

Сварная конструкция

Сваривая из профильных труб распашные ворота, выполняйте работы согласно очерёдности:

1. Нарежьте заготовки, соответствующих размеров.

Для резки заготовок используется болгарка

Зачистите участки среза, удалите ржавчину и заусенцы.
Разложите полученные детали ворот по типоразмерам. Это позволит облегчить дальнейшее изготовление и проконтролировать правильность размеров.

Соединив заготовки в единый пакет, легче привести в соответствие размеры

Закрепите опорные столбы ворот, которые можно приварить к закладным элементам или забетонировать.
Разложите заготовки створки на ровной поверхности в общую конструкцию. Важно обеспечить прямые углы между элементами каркаса и собрать ворота без перекосов.

До выполнения сварки проверяется соответствие размеров изделия

Положите на угловое соединение профильных труб косынку, обеспечив совпадение крайних кромок. Прихватите сваркой элементы каркаса, зафиксировав заготовки.

Использование приспособления гарантирует соблюдение углов

Окончательно сварите металлоконструкцию, используя комплект заготовок.

При сварке используйте электроды диаметром 3 мм

Приварите поворотные петли к опорным стойкам и створкам ворот, обеспечив расстояние от верхнего и нижнего уровня 15–20 см.

Правильно приваренная петля обеспечит лёгкое открывание

Обработайте сварные швы для обеспечения товарного вида и безопасной эксплуатации.

В процессе обработки удаляются все неровности и заусенцы

Навесьте полотна ворот на петли и убедитесь в отсутствии заедания при открывании.

При правильной приварке петель створки должны легко открываться

Обработайте металлоконструкцию грунтовкой. После высыхания грунта нанесите эмаль.
Закрепите профлист с помощью саморезов.

Важно соблюдать усилие затяжки при завинчивании саморезов

Установите замки, стопорные элементы и задвижки.

Задвижка фиксирует створки ворот

Помните о необходимости правильного крепления петель, соответствующего направлению открывания ворот.

Сварная конструкция ворот отличается повышенной прочностью.

Как сварить каркас ворот из профтрубы своими руками: видео

В видеоролике детально показана последовательность работ по сварке каркаса ворот.

Вариант с резьбовым креплением

Если отсутствует сварочный аппарат или нет навыков обращения с ним, можно без сварки собрать ворота из профильной трубы. Для этого необходимо использовать болты, гайки с резьбой М8 и шайбы, а также соединительные элементы.

Использование унифицированных соединителей упрощает сборку

Помните, что применение пружинных шайб предотвратит самопроизвольное отвинчивание и повысит надёжность резьбовых соединений.

Для выполнения сборки понадобится дрель со свёрлами, соответствующими диаметру используемых метизов, а также гаечные ключи.

Алгоритм изготовления конструкции без сварки полностью аналогичен ранее приведённой последовательности для сварного изделия, за исключением следующих моментов:

используйте соединительные элементы для крепления профильных труб;

Такое крепление труб достаточно прочное

соединяйте угловые косынки с элементами каркаса через предварительно просверлённые отверстия;

Угловая накладка соответствует по профилю размерам труб

применяйте накладки для резьбового крепления в местах соединения профильных элементов. В качестве альтернативного варианта можно выполнить

Специальная накладка позволяет надёжно зафиксировать перемычки ворот

торцевое крепление элементов каркаса;

Вариант торцевого крепления профильных труб

Установка опор

Важным условием этого этапа является точное расположение опоры по вертикали. Это предотвратит крен ворот или их произвольное открывание.

Качественная установка стоечных опор позволит конструкции функционировать долго и безупречно. Вкапывать столбы рекомендуется на большую глубину, тщательно бетонируя, чтобы конструкция не погружалась в грунт под собственным весом.

Перед установкой опор нужно отметить расположение ямок: две под створки ворот и одна под калитку. В некоторых случаях допускается навешивать калитку и половину ворот на один столб, но стоит помнить, что это создаст дополнительную нагрузку на опору. Ямки под столбы должны иметь круглую форму диаметром около 50 см и глубиной в пределах 1 метра. На дно ямок засыпают смесь щебенки и песка, которую тщательно уплотняют.

При установке столбов нужно следить за их вертикальностью. Выполняя обсыпку щебенкой и заливая бетонным раствором, после небольшой порции нужно проверить вертикаль. После этого полностью заливают ямку бетоном.

К дальнейшим действиям можно приступать только после полного затвердевания бетонного раствора. Чаще всего на это уходит около 3-5 дней, но на этот срок могут повлиять температура воздуха и качество цементного состава. Убедившись в прочности установленных опор, можно переходить к сборке основных элементов ворот.
