Способы сварки своими руками печи для бани

Основные свойства сварной печи

Несложно самостоятельно решить вопрос, как сварить печь для бани, видеоролик поможет предварительно ознакомиться с особенностями сборки и технологическими характеристиками подобных устройств.

Металлическую печь для бани можно сварить своими руками по собственному удобству

Самодельные обогревательные металлоконструкции, т. е. печи, обладают такими несомненными достоинствами, как:

• низкая себестоимость;
• доступность рабочего материала;
• простая конструкция;
• несложный монтаж;
• пожарная безопасность;
• небольшие габариты;
• быстрое нагревание;
• долгосрочность использования;
• простой уход при эксплуатации.

Думая о том, как сварить печь для бани своими руками, нужно учесть также основные недостатки подобных металлоконструкций. К ним относятся:

• постоянное контролирование работающей печи;
• возможность получения ожогов различной степени тяжести в момент случайного контакта.

Размеры рассчитываются индивидуально в зависимости от габаритов помещения, где будет производиться установка и эксплуатация обогревательного устройства. Поэтому перед тем, как сварить печь в баню своими руками, чертежи, схемы, расчетные таблицы нужно изучить основательно.

Нужно быть очень осторожными с металлической печью в бане, так как при нагреве листов можно легко обжечься

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Пошаговая инструкция изготовления металлической печи для бани своими руками

Чтобы определить размеры дровяной печки отталкиваются от размеров помещения бани и её особенностей. Сначала вычисляют объём парилки. Разделив его на два, получают требуемую мощность печи в киловаттах. Поскольку она будет тратиться для нагрева каменки и воды, а часть вылетит в трубу, полученный результат умножается на 2,5 — 3. Итоговая цифра верна для парилки с теплозащитной обшивкой, например, вагонкой.

Если её нет, итог умножается на 1,5. При необходимости обогрева смежных помещений последнее действие отменяется, а киловатты умножаются на 2. Чтобы не углубляться в математические дебри для практических расчётов коэффициент мощности топки берётся 0,5 — 0,6. Тогда объём топки в литрах = мощности печи делённой на 0,5 или 0,6. После извлечения из результата корня кубического можно прикинуть размеры топки и печи.

Предположим, что имеется парилка объёмом 14 мᶾ. Тогда необходимая мощность топки с учётом обогрева смежных помещений для неё будет равна:

42 : 0,5 = 84 кВт = 84 000 ВТ

Извлекаем из 84 000 корень кубический, получаем объём топки 43,8 литра или 43 800 смᶾ. Таким объёмом обладает прямоугольная топка с размерами 25×25×70 или 30×30×48 см. Первый вариант подойдёт для горизонтальной, второй — вертикальной конструкции. Если печь предназначена только для обогрева парилки, объём топки в два раза меньше.

Пока баня свободна, подготавливается место установки. На пол настилается лист железа с таким расчётом, чтобы он выступал перед топкой на 0,7 м. Если стены обшиты легко воспламеняющимся материалом, их защищают кровельным железом или минеритом. Печь лучше делать из стальной трубы или газового баллона, так как круглая форма с минимумом швов служит дольше плоской и проще в изготовлении. Колосники свариваются из уголка и арматуры.

Простая печь для бани

Проще всего сварить печь из старого газового баллона. Сначала нужно открутить вентиль и залить ёмкость водой, чтобы вытеснить остатки пропана. После этого болгаркой отрезается крышка по заводскому шву. Последовательность действий:

1. В крышке вырезаются отверстия под дверцы зольника и топки, а в корпусе — для патрубка, диаметром 100 -150 мм, который будет соединяться с дымоходом. На проёмы дверок приваривается обрамление из железных полос.
2. Собранная колосниковая решётка крепится на уголки, установленные внутри баллона. Крышка приваривается к торцу.
3. К изготовленным дверцам привариваются петли и запоры, после чего их устанавливают на место.
4. Привариваются ножки из трубы диаметром 40 мм и патрубок для дымохода.

Печь из баллона нужно протопить на улице, чтобы выжечь краску. При желании её после обезжиривания можно покрыть термостойкой краской. Если баня не оборудована электрическим водонагревателем, сваривается бак, желательно из нержавейки. Для нагрева воды через него проводят дымоход. Если такой бак встроить в потолочное перекрытие, он будет защищать его от нагрева трубой. Бак можно разместить в удобном месте и соединить его трубами с теплообменником, установленным на дымоходе.

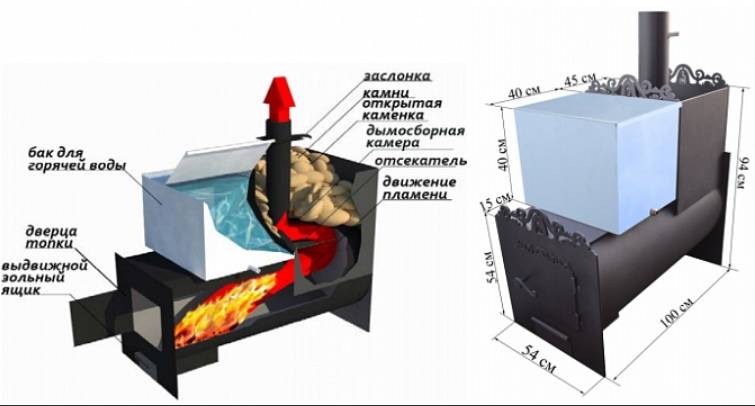

Основные элементы банной печи

Металлическая печь для бани собирается из таких элементов, как:

• основная топка;
• резервуар для сбора образующейся золы – зольник;
• проходная топочная труба, выведенная в соседнее помещение (при необходимости);
• дожигающая система;
• бак емкостью 120 л или более;
• пароотводящая труба;
• вводная труба для подачи воды;
• входное отверстие для установки душа (по желанию);
• защитный экран (кожух);
• резервуар для экстренного нагревания воды;
• кран и вентиль для воды;
• система дымоходных труб;
• запирающаяся дверка для топки;
• колосниковая решетка.

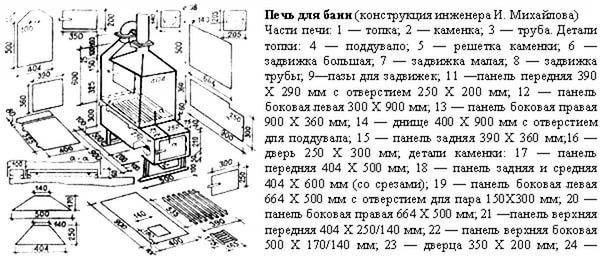

Конструкция сварной металлической печи в бане Обязательно понадобится совок и специальное ведро для удаления золы, сажи и других продуктов горения.

Полезные рекомендации

Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.

Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.

Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.

Легкого вам пара!

О том, как сделать печь для бани из металла своими руками, смотрите в следующем видео.

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

В следующем видео вы увидите, как из трубы сделать печь для бани своими руками.

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

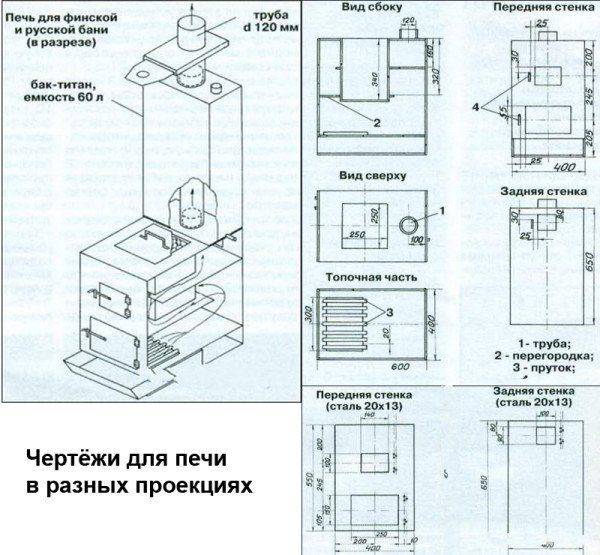

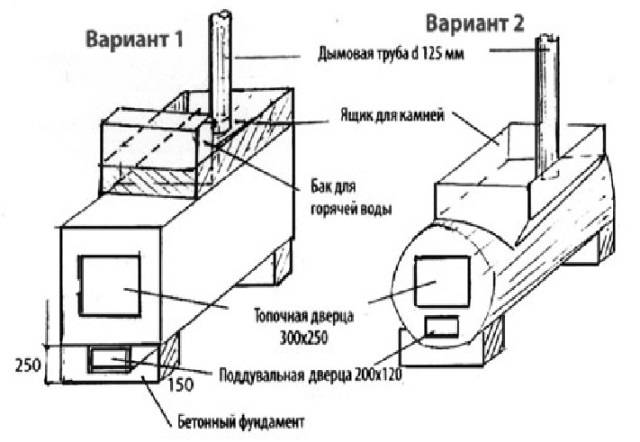

Чертеж и конструкция самодельной печи с баком

Недостаточно знать, как сварить печку: сначала нужно разобраться с ее устройством и сделать чертеж.

Новичкам лучше брать для проектирования простую модель, причем с топкой квадратной формы, поскольку она считается самой легкой в изготовлении.

Рекомендуемая ширина топки – 0,5 м, высота должна быть такой же.

Конструкция печи включает такие элементы, как:

1. Топочная камера. Здесь сгорает топливо. Энергия от него расходуется на обогрев помещения.
2. Колосник. Делит топку на 2 отсека. В нижнем собирается зола, а верхний используется для закладки топлива.
3. Зольник. Находится под топочной камерой. После сгорания топлива зола попадает сюда, и ее нужно регулярно вычищать. Поэтому у хозяев должен быть доступ к зольнику.
4. Поддувало. Представляет собой защитную дверцу, с помощью которой регулируется естественная циркуляция воздуха в топке, обеспечивается интенсивное горение.
5. Теплообменник печи. Располагается по-разному в зависимости от модели. Иногда его встраивают в дымоход, а в фабричных устройствах помещают в топливную камеру.
6. Дымоотводная труба. Считается обязательным элементом любой печи, поскольку через нее выводятся отработанные газы. Дымоотвод должен быть оснащен шиберной задвижкой. Она помогает создать естественную тягу. Размер этой задвижки влияет на интенсивность сгорания топлива.

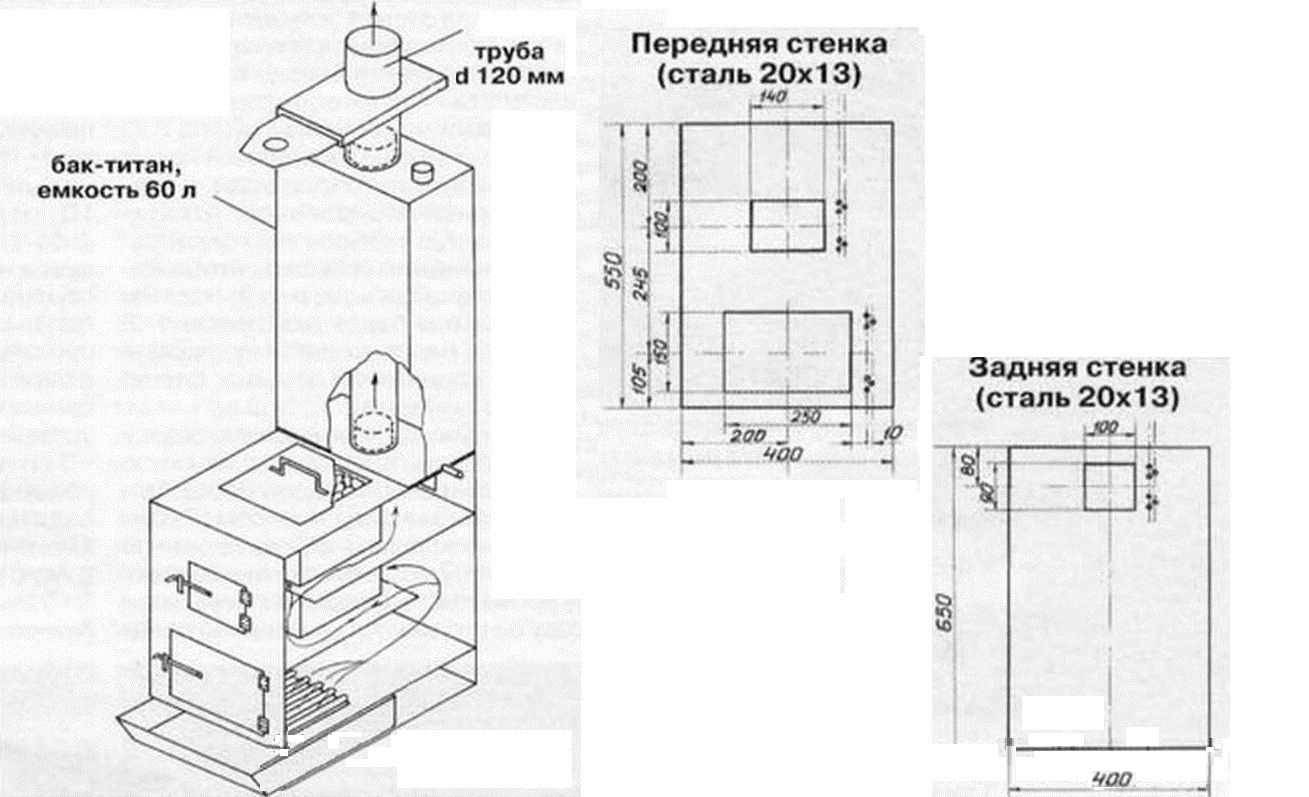

Чертеж самодельной печи с баком.

Преимущества и недостатки сварных печей из металла

Благодаря несомненным достоинствам такие конструкции постепенно вытесняют кирпичные и каменные печи. Из преимуществ нужно отметить:

• доступность материала;
• простоту конструкции;
• компактность;
• быстрый прогрев парилки, так как теплопроводность металла значительно выше, чем у камня и кирпича.
• нет риска отравиться угарным газом, поскольку продукты сгорания уходят через дымоход;
• отсутствие задымления при растопке сырыми дровами;
• возможность изготовления на удобном месте, с переносом готовой печи на место установки;
• небольшие финансовые затраты.

К недостаткам относятся:

• быстрое остывание, поэтому приходится постоянно подкидывать дровишки или делать массивную каменку;
• невозможность нагрева больших бань;
• высока вероятность обжечься при нечаянном касании стенок горячей печи;
• из-за низкой пожаробезопасности необходимо предусматривать защиту близко расположенных деревянных элементов от возгорания.

Печи из металла имеют простую конструкцию и недороги в изготовлении

Печь с экраном-конвектором

Повысить теплоотдачу железной печи для бани можно путём установки экранов. Экраны — это стальные листы, которые привариваются в трёх-четырёх точках к стенкам печи параллельно последним.

Это делается как с боковыми, так и с задним листом, который как раз выходит в парную (дверца для загрузки дров обычно выходит в топочную или, если её нет, в комнату отдыха или предбанник).

Физический смысл экрана-конвектора следующий: листы нагреваются от стенок печи. Холодный воздух снизу начинает подниматься между стенкой корпуса печи и листом экрана и попутно хорошо согревается. В результате прогреть баню получается быстрее за счёт конвекции — движения воздушных масс.

Экраны не только подогревают воздух, они ещё и делают эксплуатацию печи более безопасной. Внешний стальной лист нагревается меньше, чем сама печка, поэтому даже при прикосновении кожи к нему сильного ожога не будет.

Как залить фундамент

Когда выбрано место, где сварить печь для бани, можно приступать к работе. Вначале необходимо залить фундамент.

Из досок и другого подходящего материала выстраивается опалубка. Затем бетонный раствор замешивается строительным миксером из песка и цемента. Можно использовать готовую смесь, добавив в нее воду согласно инструкции.

Схема заглубленного фундамента под печь в бане

Размер фундамента зависит от габаритов будущей печи. Его делают больше минимум на 5 см. Готовый раствор заливается внутри опалубки на высоту от 25 до 40 см. Поверхность выравнивается. Пузырьки воздуха удаляются жесткой щеткой.

После технологического застывания бетона необходимо выложить кирпичную кладку в 1 или 2 ряда. Раствор используется только глиняный, кирпич – огнеупорный и/или красный.

Высота кирпичного основания — от 15 до 20 см над уровнем чистового пола. Площадь немного превышает планируемые габариты будущей печи.

Монтаж металлической печи с кирпичными стенками

С давних времен печь в настоящей бане была изготовлена из камней или кирпичей. Металлические модели – это более современные печки. Они имеют несколько недостатков, связанных с тем, что металл не сохраняет тепло так, как камень. Но народные умельцы нашли решение, соединив два варианта печей в один. Так и зародилась металлическая модель, обложенная кирпичом. Она имеет множество преимуществ:

• не пересушивает воздух, как голый металл
• снижает риск ожогов при случайном прикосновении
• за счет теплопроводности снижает затраты сырья для топки
• снижает риск пожара

Монтируется такая конструкция очень просто: сначала по стандартной схеме устанавливается металлическая печь, а потом вокруг нее укладывается кожух из пожаростойкого кирпича.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

1. Сварочный аппарат инверторный или электрический;
2. Угловая шлифовальная машина или болгарка;
3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
5. В нижней части будущего котла изготавливают прорезь для установки дверки;
6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Выбор материала

Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.

Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.

Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.

Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.

Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.
