Штробление стен под проводку в панельном доме

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок.

Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Технология проведения работ

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

• Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
• Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
• Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
• Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

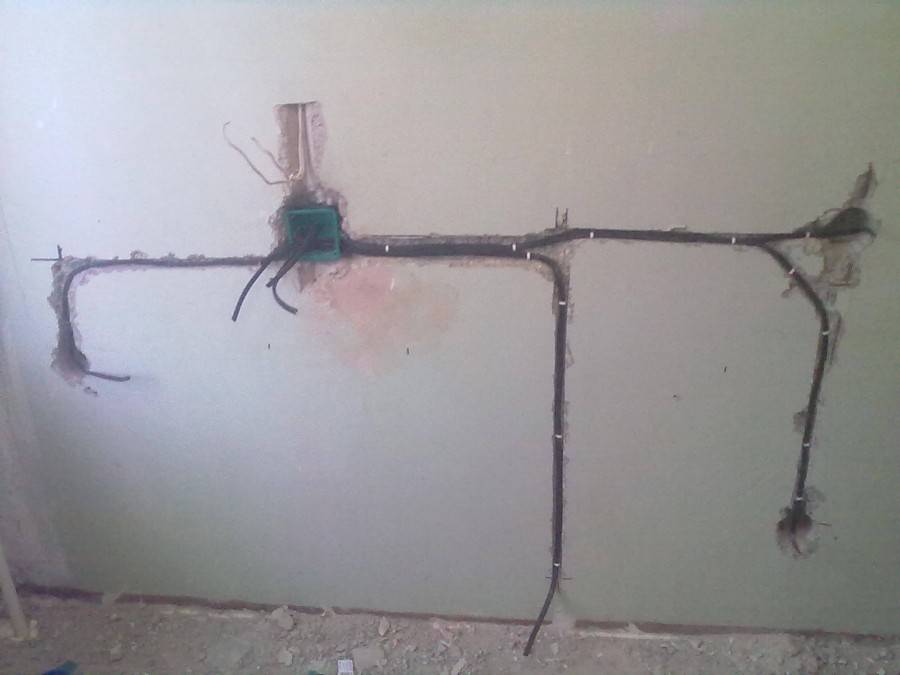

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Соблюдение правил безопасности

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
2. Для защиты глаз нужно надевают специальные очки.
3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
4. При выполнении такого вида работ помещение должно хорошо проветриваться.
5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

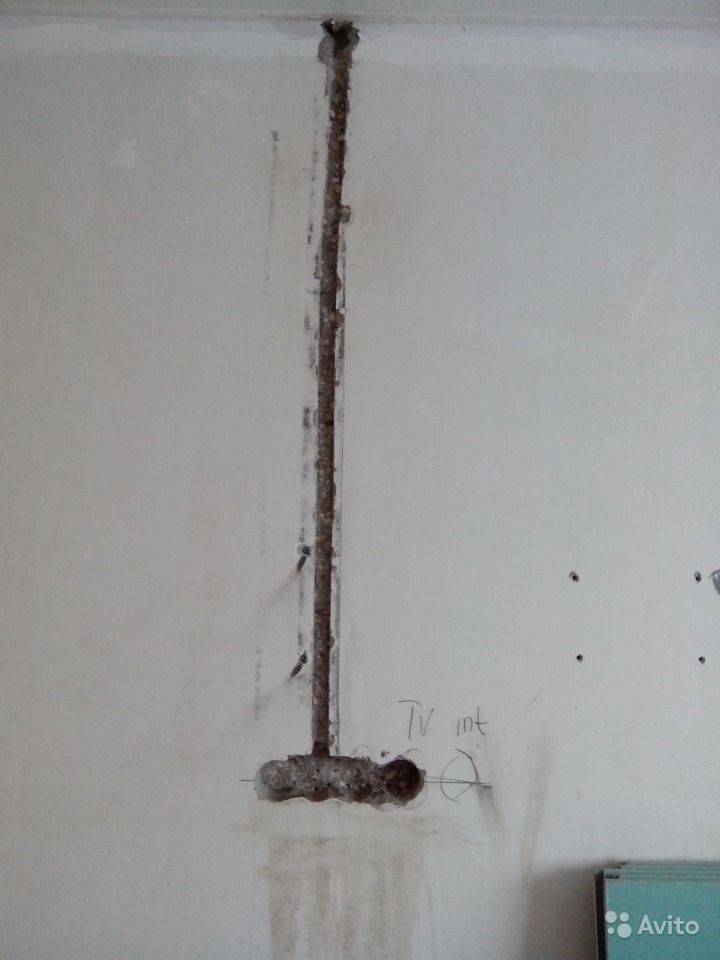

Последствия штробления в панельном доме

Всем привет! Обычно ответы на на все свои вопросы я находил через поиск, спасибо форуму и его обитателям! Но сейчас решил спросить совета. Суть вот в чем:

Пару лет назад я затеял ремонт в ванной комнате. Дом — обычная панелька, серия П-30. Через один известный портал, этакую социальную сеть для заказчиков и бригад, были найдены исполнители. Исполнители в конечном счете оказались на редкость недобросовестными, но речь пойдет только об одном моменте. Для прокладки труб они проштробили несущую стену, причем по горизонтали. На толщину от 20 до 30 мм (под 20мм полипропилен). Волноваться об этом я начал именно сейчас из-за того, что стал осваивать технологии проведения работ и «что можно, а что нельзя». Теперь думаю что с этим делать. Фото прикладываю. Может кто знает какова толщина указанной стены? Стоит ли обращаться с этим вопросом в МНИИТЭП? (институт, проектировавший дом). Словом, хочу услышать мнение людей. К сожалению, фото с проштробленными, но не штукатуренными стенами нет.

До 3-х см-в глубину и до 3-х м в длину — разрешено технологически, но на практике этого не соблюдается. Если до сих пор проблем не возникло, не волнуйтесь — все нормально. Толщина штукатурного слоя также компенсирует вмешательство в плиту.

Спасибо! Надеюсь и правда ничего страшного не произойдет.

Событие уже произошло.

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Обратите внимание на фото, кабинка демонтирована

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Ага. Фотки и план — с разных объектов.

А какой нормативный документ это разрешает, мне для общего развития.

видимо, tom не обратил внимания на горизонтальное штробление. ранее было Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы»:

Приложение 2 ПЕРЕЧЕНЬ ОГРАНИЧЕНИЙ НА МЕРОПРИЯТИЯ (РАБОТЫ) ПО ПЕРЕУСТРОЙСТВУ ПОМЕЩЕНИЙ В ЖИЛЫХ ДОМАХ

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

План зеркальный по отношению к моему, но суть отражает. На большинстве ресурсов выложен именно такой вариант.

Ага. Фотки и план — с разных объектов.

Уже ознакомился с этим документом, жаль два года назад я о нем не знал, а доверился «опыту» бригады

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Возможно ли штробление стен в панельном доме

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Скрытая проводка в стеновых панелях

Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Горизонтальное штробление панельных домах запрещено Глубокое штробление в панельных домах приводит к разрущению арматуры.

Плинтуса и багеты

Один из традиционных способов спрятать проводку. С момента ее появления в наших домах это стало вторым утилитарным предназначением плинтусов (что снизу, что сверху). Современные плинтуса, конечно же, намного более приспособлены для этой функции:

• они выполняются из негорючего пластика;
• они имеют достаточный внутренний объем, чтобы вмещать в себя сразу несколько разного вида проводов;
• в их конструкционную идеологию входит возможность демонтажа. Т.е. предусмотрена их установка на кронштейнах, которые уже капитально крепятся к стене или полу;
• они обладают всей линейкой сопровождающей фурнитуры (типа уголков, состыковок, переходов, заглушек и т.д.)

Деревянные плинтуса в этом плане менее удобны, да и их огнестойкость наталкивает на определенные опасения. Однако в некоторых случаях такие плинтуса существенно выигрывают у пластиковых:

Достаточно обработать деревянный плинтус специальным составом, придающим древесине противопожарные свойства, и такая деталь не то, что не загорится, она даже пламя не будет поддерживать, будучи брошенной в откровенный костер.

    Плинтус, выполненный из дорогих пород дерева, обладает сразу двумя достоинствами:

Наконец, трудно себе представить, чтобы стены, которые покрывают панели из натурального дерева, были по периметру отделаны пластиковыми плинтусами.

Багеты повторяют особенности плинтусов за одним исключением. Если в отделке помещения присутствует молдинг (и багет – его составная часть), то это несъемный элемент декора, и проводка, проложенная по такому каналу, навсегда останется недосягаемой.

Способы проложить проводку без штробления

1. Вытянуть старую и протянуть новую

Раньше широко использовали метод протягивания проводов в существующих каналах. Суть в том, что новый провод прикрепляется к старому в одной точке (в розетке или распределительной коробке), и старый тянут в другой точке, протягивая так на его место новый.

Недостатки:

• протянуть провод получится, только если канал чистый, нет цементных пробок;
• очень опасно – каналы в любом случае не шлифуются, поэтому можно легко повредить изоляцию нового провода (риск пожара, замыкания).

В этом случае вы действительно меняете старую проводку, но лучше не использовать метод протягивания – вы никогда не будете уверены в целостности проводов! Поэтому специалисты рекомендуют другие способы.

Независимо от того, какой вариант вы выберете, вам нужно будет старую проводку отключить!

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме. Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Замена проводки своими руками

Последовательность действий не зависит, от того, ведется ли замена электропроводки в квартире без штробления или с устройством штроб. Сначала необходимо разметить стены. Пользуясь подготовленной ранее схемой, переносят места расположения коробок, розеток, выключателей. Если линия меняет положение, ее также показывают на стене. Закончив приготовления, начинают непосредственно монтаж:

• на стенах закрепляют электротехнические изделия (короб, плинтус);
• закладывают кабель;
• закрывают канал, осматривают качество выполнения;
• проверяют целостность изоляции, замеряя ее сопротивление;
• подают напряжение.

Чтобы подсчитать приблизительную стоимость замены электропроводки в однокомнатной квартире, необходимо учесть затраты на покупку проводниково-кабельной продукции, расходных материалов, крепежа, электротехнических изделий, предназначенных непосредственно для прокладки. Опыт показывает, что укладка без штробления зачастую обходится немного дороже, чем без него. Основная часть трат приходится на электроустановочные изделия. Сэкономить удастся только на оплате труда, если монтировать схему собственноручно. Определить точную стоимость поможет знание особенностей реконструкции электросети конкретного помещения.

Меньше всего хлопот при ремонте электропроводки в многоквартирном жилом доме возникнет при использовании старых каналов. Способ подходит небольшим по длине участкам, из материалов понадобится только новый кабель. Порядок действий:

• находят концы провода в распределительной коробке и розетке;
• к старой жиле привязывают новую;
• вытягивая один кабель, протягивают другой;
• подсоединяют клеммы.

При прокладке нельзя забывать основное правило: положение линий только вертикальное или горизонтальное. Запрещено тянуть сеть под углом, делать отступы. Придерживаясь правил, исключают несчастные случаи от попадания сверлом, гвоздем по проводке. Углубления под распределительные коробки, подрозетники делают перфоратором со специальной коронкой. Можно обойтись зубилом, но тогда придется потрудиться.

Проводка без штробления стен готова. теперь ее проверяют на целостность тестером. Затем подают напряжение. Убедившись в работоспособности элементов электросети, заделывают каналы, окончательно закрывают короба.

Проводка без штробления стен — замена. Панельный дом

Проводка в монолитных домах по нормативным законам

Для начала посмотрим, что «говорят» о скрытой проводке в нормативных документах.

Многие вспоминают СНиП 3.05.06-87. Но эти правила относятся к электромонтажным работам на предприятиях, и никак не касается жилых домов. Есть СП 31-110-2003, который касается именно, жилых зданий. В нем по скрытому монтажу электропроводки есть один пункт: 14.5.

Суть этого пункта в следующем: допускается скрытая, не перетягиваемая электропроводка следующим образом:

• В штробах (бороздах) стен,
• В перегородках,
• В перекрытии,
• Под штукатурным слоем,
• В слое стяжки пола,
• В пустотах строительных конструкций.

Смотрим основу основ: ГОСТ Р. 50571.1 — ГОСТ Р. 50571.18. Это 18 законов об электромонтаже. Видим: Монтаж электрической проводки не должен понижать эксплуатационные качества строительных конструкций… (ГОСТ Р. 50571.15-97).

Важно! Стоит отметить, для Москвы, есть Постановление правительства Москвы 25-10-11г. «О порядке переустройства помещений в жилых домах на территории города Москвы»

Пункт 11.11, в нем сказано: Запрещено:

• Делать штробы в горизонтальных (!) швах и под внутренними стеновыми панелями;
• Делать борозды в стеновых панелях и плитах перекрытий под электропроводку, разводку трубопроводов.

Возникает вопрос, может, я не там ищу и проводка в монолитных домах понятна по устройству этого типа дома.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Порядок работ и правила расположения штроб

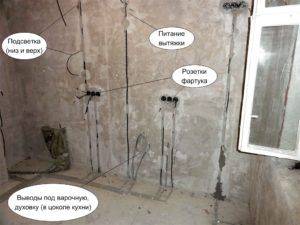

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).

• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.

• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

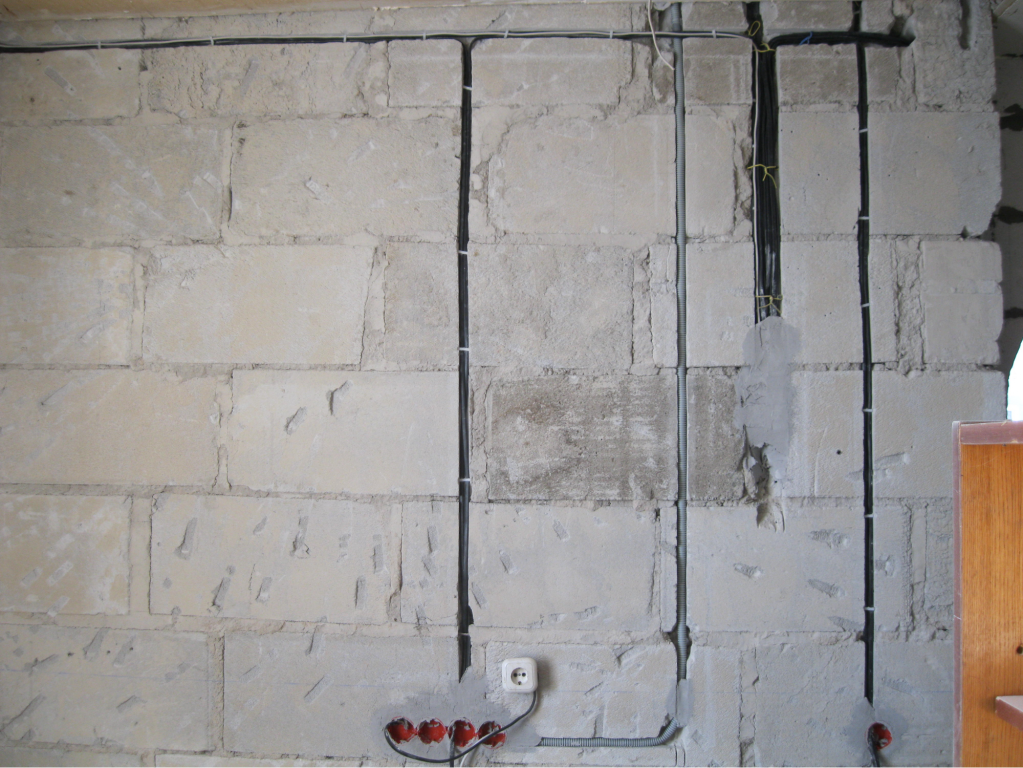

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

• покупать надо только качественные товары – как известно, скупой платит дважды;
• брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
• отсутствие схемы разводки или вариант «на глазок»;
• канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
• игнорирование использования индикаторов старой проводки – поражение током обеспечено;
• проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
• неверный подбор сечения кабеля – не справится с нагрузкой;
• штробление «по косой» – запрещено;
• использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
• несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
• использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.
