Как снять выключатель со стены своими руками: пошаговая инструкция

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

дюбеля с хомутами;
изолирующий материал или изолента;
распределительная коробка;
плоскогубцы;
строительный гипс или шпатлевка;
молоток;
коронки для сверления;
кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

выключается подача тока с центрального автомата квартиры/дома;
снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
отвинчиваются болтики и снимается сердцевина (сердечник);
проверка тока (обязательно даже при выключении электричества);
отсоединение проводов;
зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.

Вывод нового провода

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

Отключение подачи тока по всему дому.
Вскрытие распределительной коробки и отсоединение старого провода.
Демонтаж старого выключателя.
Заделывание предыдущей штробы цементом или штукатуркой.
Сверление новой штробы и гнезда для нового месторасположения.
Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
Установка в штробу дюбель-хомутов на 50 см друг от друга.
Прокладка нового кабеля в штробе с дальнейшей фиксацией.
Протягиваем кабеля к распределительной коробке.
Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
Обязательно производить изоляцию при скручивания кабеля изолентой.
Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Выбор нового выключателя

Выбирая прибор, следует обратить внимание на следующие параметры:

Предельная мощность. Данный параметр устройства рассчитывается по простейшей математической формуле. Этот показатель определяет допустимую нагрузку, и он особенно критичен при использовании обычных ламп накаливания. Суммарная потребляемую мощность светильника не должна быть выше той, что указана на выключателе. Если на корпусе отмечен только допустимый ток в амперах, вычислить предельную мощность можно умножив это значение на 250. Например, 6 А × 250 В = 1500 Вт или 1,5 кВт. Для снижения энергопотребления рекомендуется использовать светодиодные лампы.
Материал корпуса. Он определяет температурную устойчивость прибора. В больших помещениях с мощными светильниками потребуются прерыватели, выдерживающие серьезную нагрузку. Здесь важен тип корпуса, в котором размещены контакты. Он может быть изготовлен из керамики или пластика. Керамические корпуса невосприимчивы к температурным перепадам, они исправно работают, даже если в цепи течет большой ток. Для обычной квартиры в многоэтажном доме подойдет прерыватель с пластиковым корпусом.
Количество клавиш на выключателе. Число кнопок выбирается исходя из типа светильника, возможностей существующий проводки и схемы подключения. В кухнях обычных квартир чаще всего используются приборы с одной клавишей, а в жилых комнатах — с двумя. Также двухкнопочные устройства применяются в раздельных санузлах.
Тип крепления. У внутренних выключателей корпус спрятан в стену, а на поверхности находится только крышка с розеткой. Наружные выключатели в современных квартирах почти не используются. Их отличительной чертой является толстый корпус и подведенная к устройству открытая проводка (не спрятанная в стену). Выключатели с подсветкой чаще всего устанавливают в коридорах на входе в квартиру, чтобы не искать их в темноте.

Для ванных комнат нужен прибор с показателем влагостойкости не менее IP 44, а при установке на улице (например, в частном доме) — IP 55 и выше.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

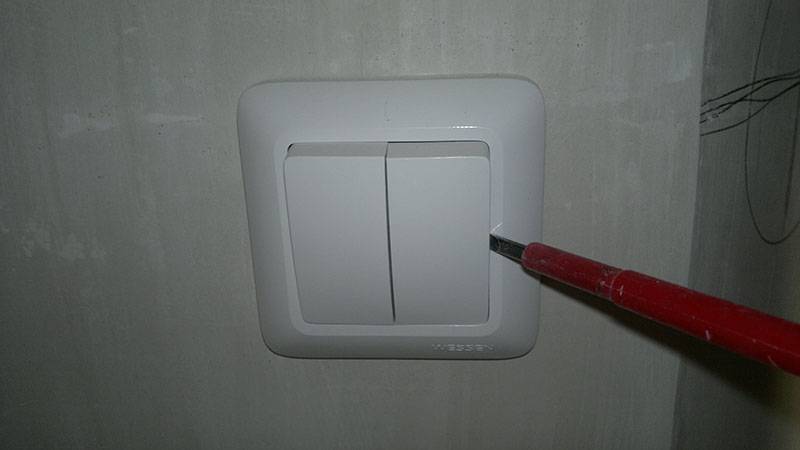

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

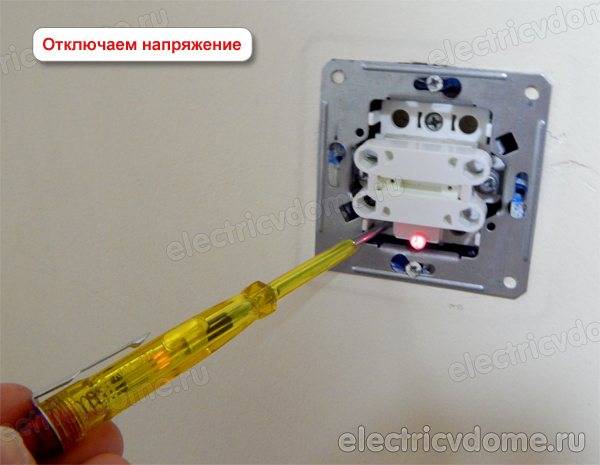

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

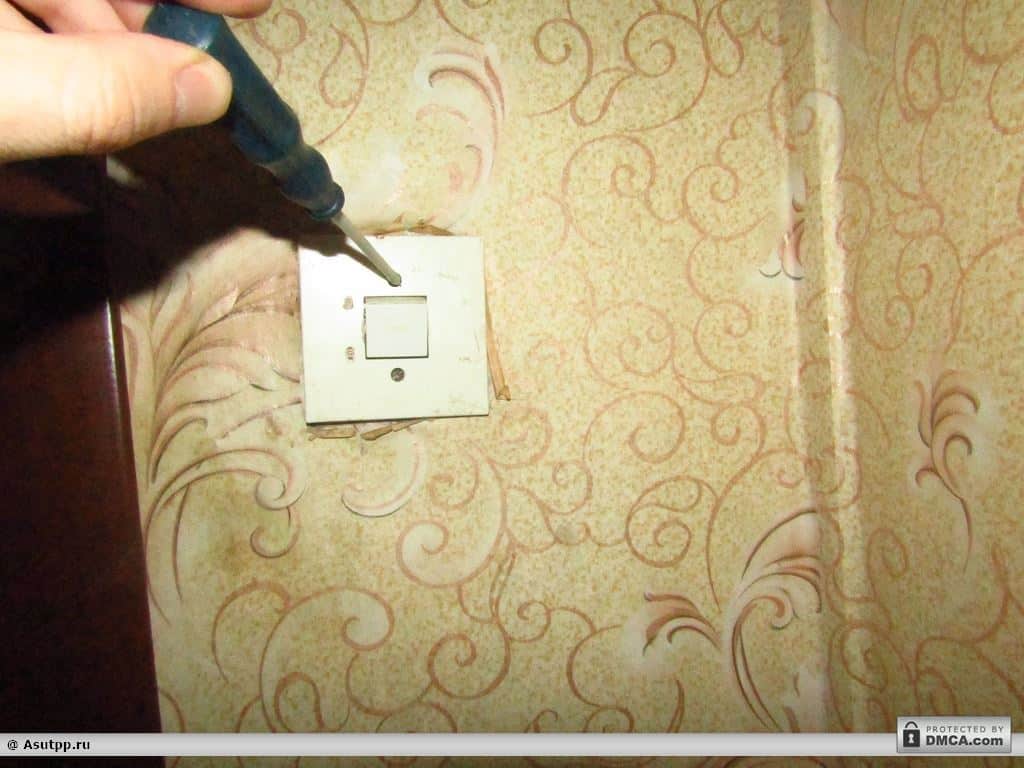

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

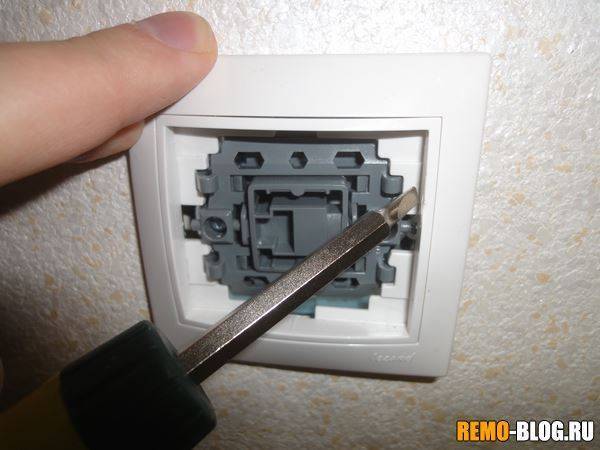

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Для тех, кто делает ремонт своими силами, часто интересуются, как же это сделать. Клеить обои возле розеток и выключателей

нужно осторожно и соблюдать правила безопасности. Если вы побаиваетесь электричества, то выключите на время рубильник

Перед началом работ вы снимаете лицевую панель выключателя или розетки. Но не забудьте оставить на месте коробку с монтажной группой. Затем откручиваете винт. Аккуратно снимаете панель и при помощи малярного скотча изолируете контактную группу.

Если же вы этого не сделаете, то есть большая вероятность того, что вас ударит током во время поклейки обоев.

Выключатели вы также должны изолировать. Если это не получилось сделать, то можно воспользоваться методом подрезки.

Подрезка представляет собой следующее. Вы наклеиваете полотно обоев на выключатель или розетку сверху. Затем через крестообразные прорезы извлекаете наружу. При помощи ножа подрезается обойная кромка и очень аккуратно её снимают.

Выполнять все действия нужно точно и аккуратно. Также во время подрезки учитывайте следующее:

— помните о том, что мокрые обои резать довольно сложно и одно неправильное движение может привести к испорченному виду работы. Для такого нужен нож с острым лезвием.

— когда вы клеите обои на розетку или выключатель не забываете тщательно разглаживать участок до них и после них, и только после этого делаете крестообразные надрезы.

У вас есть возможность заказать электротовары с доставкой в довольно короткие сроки, и вы останетесь довольны обслуживанием. Если же вы вырезали кромку неровно, то свои погрешности можете замаскировать с помощью специальной рамочки. Их можете приобрести в строительных магазинах.

Несложная последовательность операций, показывающая, как снять выключатели со стены, если их устанавливал кто-то другой, требует начальных знаний по обращению с отверткой — индикатором напряжения 220 В и аккуратного выполнения работ.

Можно воспользоваться и обычной отверткой, но появится риск наличия электричества при нарушениях схемы электроснабжения, наведенных токов или напряжения в нулевом проводе от других источников при высоком сопротивлении заземления. Для уверенности можно воспользоваться тонкими резиновыми перчатками.

Как снять выключатель со стены?

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

«L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
«1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

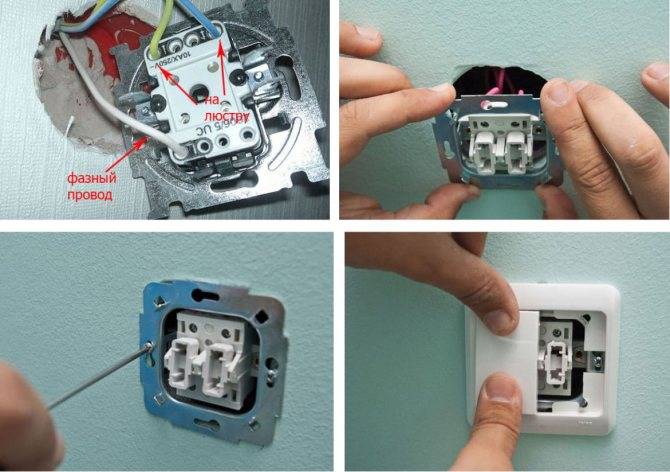

Итак, мы подошли к установке механизма выключателя в подрозетник (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть здесь.

Материал

выключатель — 1

Инструмент

указатель напряжения
нож
плоская и крестовая отвертки
кусачки
плоскогубцы

Выполнив замену выключателя своими силами мы сэкономили:

вызов электрика на дом — 200 рублей
демонтаж одноклавишного выключателя — 100 рублей
установка и подключение одноклавишного выключателя внутренней установки — 150 рублей

Итого: 450 рублей

*Расценки приведены из таблицы услуг электромонтажа

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

https://youtube.com/watch?v=vhCoapshqDs

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Виды

Выделяют несколько разновидностей выключателей, которые чаще всего устанавливают в квартирах.

Наружные

Некоторые люди используют выключатели наружного типа, которые проще установить, чем внутренние. Эти электроустановочные изделия необходимо использовать в помещениях, где электрические сети проложены открытым методом. Некоторые считают их хуже встроенных конструкций, однако это не так, и они ничем не уступают другим выключателям.

Поворотные

Наименее распространенными считаются поворотные модели приспособлений. К их особенностям относят то, что у них всего два положения. Выключение и включение лампочки осуществляется после полного поворота специальной ручки, установленной на поверхности корпуса. Чаще всего эти конструкции устанавливают в домах с открытым типом проводки. Однако некоторые устанавливают их и в квартирах с закрытой электропроводкой.

Среди достоинств поворотных конструкций можно выделить:

дешевизну;
простоту монтажа;
компактность.

Клавишные

Такие выключатели считаются наиболее распространенными и поэтому их можно встретить практически в каждом доме. Клавишные изделия изготавливаются для внутренней и наружной электропроводки. К преимуществам этих приспособлений относят легкость эксплуатации и простоту конструкции. Также к достоинствам можно отнести то, что один выключатель можно использовать для включения нескольких осветительных приборов.

Принцип действия клавишных изделий простой. Внутри их корпуса установлен обычный переключатель, при помощи которого электрическая цепь размыкается или замыкается.

Кнопочные

Кнопочные модели выключателей оснащаются специальным пружинным механизмом, при нажатии на который контакты замыкаются. Если повторно нажать на кнопку, электрическая цепь будет размыкаться. Раньше такие разновидности выключателей использовались только в настольных лампах, однако сейчас этот механизм применяется и на настенных конструкциях.

Кнопочные конструкции используют реже клавишных, так как они стоят в несколько раз дороже. К достоинствам таких изделий относят высокое качество и долговечность.

Датчики движения

Наиболее современными считаются переключатели, которые оснащаются специальными датчиками движения. Они включают свет, когда около них осуществляется перемещение того или иного объекта. Это позволяет значительно сэкономить электроэнергию, так как лампочка будет гореть всего 1-2 минуты, после чего отключится автоматически.

Специалисты не советуют покупать дешевые датчики движения, так как они некачественные. Такие устройства обнаруживают передвижение объекта, только если оно происходит в перпендикулярной плоскости. Если напрямую идти на датчик, то он ничего не заметит.

Сенсорные

Это редко встречаемые выключатели, которые изготавливаются из двух разных схем. Первые модели создавались с использованием конденсаторной схемы. В этом случае при прикосновении к поверхности выключателя подавался специальный сигнал, при помощи которого включалось или отключалось освещение. При помощи таких устройств удавалось самостоятельно регулировать степень освещенности. Например, если удерживать палец на поверхности, свет начнет включаться постепенно.

Беспроводные

Беспроводными выключателями называют радиоуправляемые устройства, которые способны самостоятельно передавать сигнал. Приемник сигнала устанавливается на линии электропередач, при помощи которой энергия передается к осветительным приспособлениям. В конструкции выключателя установлен маленький энергетический генератор, который отвечает за образование электричества при нажатии на кнопку. Главным недостатком беспроводных моделей считается их дороговизна. Поэтому многие люди чаще устанавливают другие типы переключателей.

Диммеры

Название этих выключателей происходит от английского слова dimmer, которое в переводе означает затемнение. Такие светорегуляторы позволяют человеку вручную изменять уровень освещенности от полного выключения до максимального освещения.

Часто такие приспособления устанавливаются внутри кинотеатров для регуляции света. Однако иногда диммеры встречаются и в жилых помещениях. В домашних условиях их используют, чтобы настроить уровень освещенности для просмотра телевизора или чтения книг.

С чего начать работу?

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Устройство розеток

У большинство типов розеток сходное устройство. Основа — пластмассовое или керамическое основание, в котором расположены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.

Электрическую часть розеток составляют металлические клеммы, у которых с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Чаще используется винт с пружинной шайбой. Металлических клемм три. Две расположены симметрично для подключения нулевого и фазного проводников, а третья для подключения заземления.

Для крепления розетки в стене используются изогнутые лапки, которые раздвигаются в стороны и упираются в стенки подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся саморезами к верхней части подрозетника.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
