Самостоятельное подключение стиральной машины

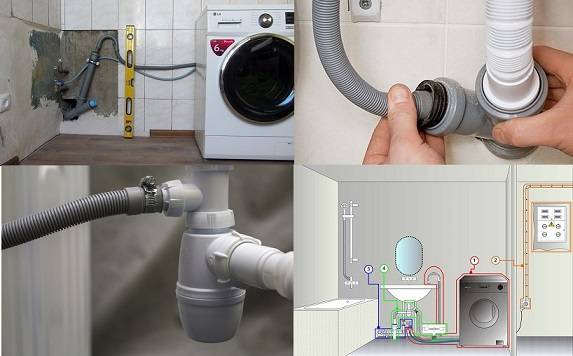

Подключение стиральной машины к канализационной системе

Это только на первый взгляд может показаться, что подключение машинки к канализации простой процесс. На самом деле это не так, поэтому при осуществлении этого монтажа необходимо строго соблюдать все рекомендации специалистов, указанные в инструкции. Подключить слив для стиральной машины в канализацию можно двумя способами.

Первый способ – временная схема.

Для его осуществления необходимо в первую очередь соединить сливной шланг с отводящим патрубком. Затем зафиксировать сливной шланг на бортике ванной, унитаза или раковины. Выбор будет зависеть от того, где максимально удобно вам будет зафиксировать шланг.

Сюда подключаем сливной шланг стиральной машины

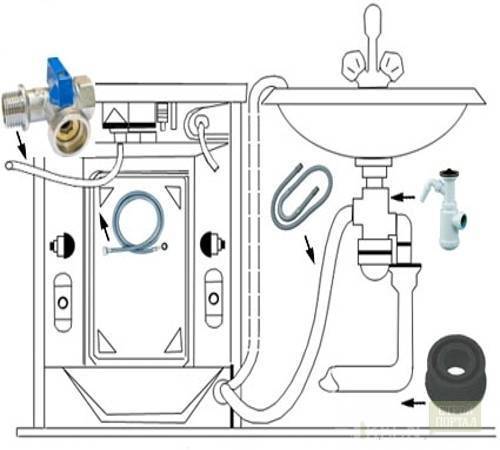

Простая схема подключения слива стиральной машине к раковине

Второй способ – стационарное подключение.

В этом случае, все гораздо сложнее, поэтому при осуществлении самостоятельного подключения необходимо учитывать основные правила:

• длина сливного шланга может быть различной, но ее максимальные размеры должны оставаться в рамках допустимого. Учитывайте тот факт, что чем длиннее будет шланг, тем большая нагрузка будет осуществляться на помпу, что может привести к выходу ее из строя гораздо раньше времени;
• подключение слива подразумевает наличие канализационных сифонов, имеющих обратный клапан. Данная конструкция предотвращает попадание неприятных запахов из канализации во внутреннюю часть техники.

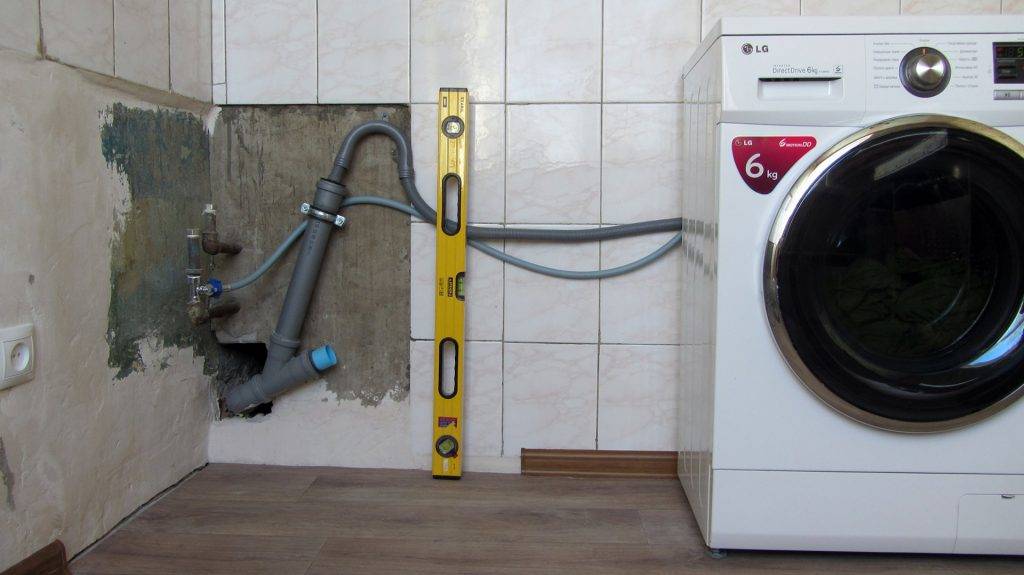

Подключение стиральной машины к сифону

Шланг слива подключается с двух сторон: с одной стороны к задней части машинки, при этом высота должна быть где-то 80 см (но не меньше), с другой стороны к системе канализации в ванной или же на кухне с использованием специального сифона.

Как присоединить сливную трубу к канализации

Отдельного внимания заслуживает высота зазора, она в обязательном порядке должна быть больше уровня подъема воды.

Если зазор будет слишком низко размещен, то существует большая вероятность затопления квартиры или дома.

Таким образом мы узнали как подключить слив стиральной машины к канализации. Дополнительно можно посмотреть это видео:

К канализации

Если шланг не поднять таким образом, то вода будет выливаться сразу же после поступления в машинку.

Свободный конец шланга можно опустить в унитаз, ванну или раковину. Это не самый лучший вариант, потому что это неудобно и конец может соскочить. Тогда вода зальет пол, а может попадет и к соседям снизу.

Под раковиной имеется сифон. Старый сифон снять и поставить специальный сифон с дополнительным отверстием для шланга.

1. Следите за тем, чтобы сливной шланг не перегибался. Это затрудняет выход воды. Поскольку вода грязная, в месте перегиба может скапливаться мусор и грязь.
2. Шланг нельзя натягивать. Он должен образовывать изгиб радиусом от 50 до 85 см.

Как подключить стиральную машину к водопроводу?

Что касается подключения стиральной машинки к холодной воде, то ниже будет представлена пошаговая инструкция, с помощью которой можно осуществить подключение самостоятельно:

Схема подключения заливного шланга стиральной машины через тройник к водопроводу

• для начала следует выбрать место подсоединения. Безусловно, самым лучшим местом будет та область, где отмечается соединение металлопластиковой трубы с гибким шлангом смесителя. В принципе осуществить подсоединение можно и к душевому крану;
• после откручиваем гибкий шланг;

• затем наматываем на резьбу тройника фумленту и, непосредственно, устанавливаем сам тройник;
• также на оставшиеся две резьбы наматывается фумлента и подсоединяются гибкие шланги от стиральной машинки и смесителя умывальника;
• напоследок нужно затянуть все резьбовые соединения ключом.

Подключение стиральной машины к водопроводной системе

Стоит отметить, что необходимо обязательно проверять наличие уплотнительных колец на обоих концах заливного шланга, так как именно они предотвращают протекание воды в местах соединения.

Еще один вариант подключения шланга стиральной машине к водопроводу

Существует и другой вариант подключения машинки  к водопроводу, путем соединения подводящего (заливного) шланга со сливным краном в ванной или раковины.

Если вы решили использовать такой способ, тогда вам потребуется наливной шланг большей длины. Один конец шланга в этом случае прикручивается к крану после отсоединения гусака. Люди, которые выбирают для подключения эту систему, утверждают, что сам процесс занимает чуть больше минуты.

При этом они полностью уверены, что избегают протечек воды в процессе простоя машинки, ведь подсоединение подводящего шланга осуществлялось не стационарно.

https://youtube.com/watch?v=KCsq1YbxZ-A

Отдельного внимания заслуживает тот момент, что сегодня многие современные автоматические агрегаты оснащены специальной системой, которая блокирует подачу воды в отключенную машинку.

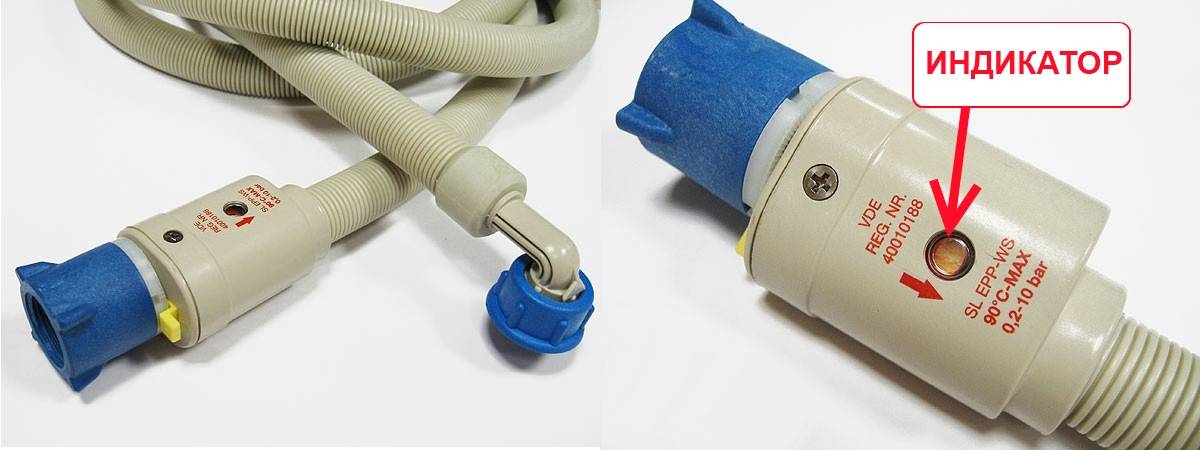

Такая техника оснащена наливным шлангом, который на конце имеет блок электромагнитных клапанов. Эти клапаны при помощи проводков соединяются с машинкой, которые, собственно, осуществляют управление.

При желании можно докупить специальный заливной шланг с автоматической защитой от протечек

Вся эта система находится внутри гибкого кожуха. То есть, когда машинка отключается, клапан автоматически перекрывает поступление воды внутрь устройства.

Это является очень удобным и надежным, так как, к примеру, при отключении света, вы будете уверенными в том, что при отключении машинка не будет продолжать качать в себя холодную воду с водопровода.

Как видите подключение стиральной машины к канализации и водопроводу вполне осуществимо самостоятельно. Главное следовать установленным правилам и соблюдать инструкцию, которая прилагается к технике.

Правильно подключенная стиральная машина будет служить долго и верно

Если вдруг вы в чем-то засомневались или не уверены в правильности выполнения ваших действий, то всегда можно обратиться за помощью к специалистам. Безусловно, специалист гораздо лучше и быстрее справится с установкой устройства, однако за это ему придется платить.

Техника будет работать налажено и длительно только в том случае, если все необходимые установочные мероприятия будут выполнены, как положено и в соответствии стандартам.

Стоит сказать, что если вы приобрели посудомоечную машину, то установка ее осуществляется по тому же принципу. Все установочные мероприятия идентичны тем, что при установке стиральной машины-автомата.

Естественно, в этом случае также необходимо предварительно ознакомиться с инструкцией к технике, которая в обязательном порядке должна идти к ней при продаже.

Стиральная машина прибыла – начинаем распаковывать и готовить к установке

Вот и куплена, наконец, помощница для стирки, заказ доставлен, и грузчики внесли коробку в квартиру. Что ж, теперь нужно первым делом снять эту коробку. Теперь удаляем крепеж, который фиксировал элементы машины во время ее перевозки, предохраняя вращающиеся детали от случайного повреждения. Крепеж представляет собой бруски, скобы и болты.

Скобы располагаются на задней части и предназначены не только для фиксации электрического шнура и шланга, но и придают необходимую жесткость для перевозки. Бруски кладутся между корпусом устройства и баком, они легко удаляются, если машинку чуть наклонить вперед. Болты находятся на передней части, удерживая барабан. Все эти детали после снятия надо упаковать и хранить – при обращении в сервис они понадобятся.

Имейте в виду, что после того, как болты для транспортировки будут откручены, бак стиральной машинки зависнет на пружинах. Не стоит пугаться – это нормально. Перед подключением устройства надо не забыть в отверстия, в которых ранее находились эти болты, вставить заглушки из пластмассы, идущие в комплекте.

Подключение машины

Подключить стиральную машинку своими руками дело нетрудное для тех, кто разбирается в технике, ловко управляется с различными инструментами и обладает минимальными знаниями, как обращаться с трубами, переходниками и сантехникой. Если все это для вас незнакомо, то лучше обратитесь к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.

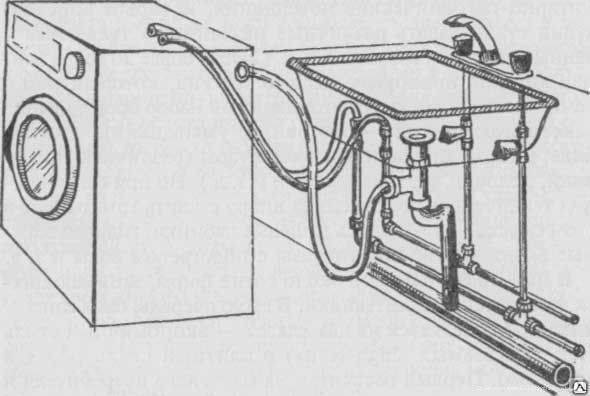

Схема подключения стиральной машины к коммуникациям показана на фото, мы рассмотрим каждое действие подробнее.

К канализации

На первый взгляд, организовать слив воды из машины в канализационный сток дело несложное, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными методами:

1. Временное подключение, когда шланг слива опускается в ванную или унитаз (при совмещенном варианте).
2. Стационарное — осуществляется врезка в канализацию, и здесь пользователи часто сталкиваются с определёнными трудностями.

Подключение стиральной машины к канализации осуществляется с учетом следующих требований:

• длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может раньше срока выйти из строя;
• при подключении слива к сифону вы исключаете попадание неприятных запахов в машинку из канализации, что является неоспоримым плюсом.

Сливной шланг подключается к сифону раковины для умывания или канализации, как показано на фотографии. В результате соединение будет достаточно герметичным.

К водопроводу

Домашнему мастеру необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая при этом заливной шланг с фитингами от завода изготовителя. Если машинка находится на расстоянии более трех метров от водопроводной трубы, то лучший вариант — это провести отдельное подключение с помощью металлопластиковой трубы для гарантированного исключения протечек в самом неудобном месте.

Если же все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину самостоятельно будет несложно одним из способов (см. фото).

Рассмотрим схему подключения через отдельный вентиль (концевой кран). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.

Порядок действий:

1. Хомут аккуратно привинчивают в водопроводной трубе втулкой наружу.
2. Трубу сверлят дрелью и подсоединяют к хомуту или отрезку трубы (на последнем затем устанавливают концевой кран).
3. На конце трубы делают резьбу, идентичную резьбе на хомуте.
4. Наружную резьбу закрывают уплотнителем или ФУМ-лентой.
5. Далее концевой кран с силой накручивают на наружную трубу, а ко второму его концу подсоединяют шланг стиральной машины.
6. Конец шланга подсоединяют к машинке.
7. На завершающем этапе все проверяется на отсутствие протечек.

При подключении надо выполнять основные и довольно важные требования:

1. Не осуществлять прокладку шланга в местах, где есть риск возможного механического повреждения.
2. Ни в коем случае не допускать малейшую его натяжку, потому что может произойти деформация из-за вибрации машины при максимальных оборотах. Шланг должен лежать абсолютно свободно.
3. Все соединения должны быть надежны и обеспечивать 100% герметичности.
4. Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это только пойдет на пользу агрегату и продлит срок его службы.

Если вы будете выполнять эти требования, то пол в помещении будет постоянно сухим во время заливки воды в бытовой прибор. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.

Подключение машины

Подключить стиральную машинку своими руками дело нетрудное для тех, кто разбирается в технике, ловко управляется с различными инструментами и обладает минимальными знаниями, как обращаться с трубами, переходниками и сантехникой. Если все это для вас незнакомо, то лучше обратитесь к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.

Схема подключения стиральной машины к коммуникациям показана на фото, мы рассмотрим каждое действие подробнее.

К канализации

На первый взгляд, организовать слив воды из машины в канализационный сток дело несложное, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными методами:

1. Временное подключение, когда шланг слива опускается в ванную или унитаз (при совмещенном варианте).
2. Стационарное — осуществляется врезка в канализацию, и здесь пользователи часто сталкиваются с определёнными трудностями.

Подключение стиральной машины к канализации осуществляется с учетом следующих требований:

• длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может раньше срока выйти из строя;
• при подключении слива к сифону вы исключаете попадание неприятных запахов в машинку из канализации, что является неоспоримым плюсом.

Сливной шланг подключается к сифону раковины для умывания или канализации, как показано на фотографии. В результате соединение будет достаточно герметичным.

К водопроводу

Домашнему мастеру необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая при этом заливной шланг с фитингами от завода изготовителя. Если машинка находится на расстоянии более трех метров от водопроводной трубы, то лучший вариант — это провести отдельное подключение с помощью металлопластиковой трубы для гарантированного исключения протечек в самом неудобном месте.

Если же все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину самостоятельно будет несложно одним из способов (см. фото).

Рассмотрим схему подключения через отдельный вентиль (концевой кран). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.

Порядок действий:

1. Хомут аккуратно привинчивают в водопроводной трубе втулкой наружу.
2. Трубу сверлят дрелью и подсоединяют к хомуту или отрезку трубы (на последнем затем устанавливают концевой кран).
3. На конце трубы делают резьбу, идентичную резьбе на хомуте.
4. Наружную резьбу закрывают уплотнителем или ФУМ-лентой.
5. Далее концевой кран с силой накручивают на наружную трубу, а ко второму его концу подсоединяют шланг стиральной машины.
6. Конец шланга подсоединяют к машинке.
7. На завершающем этапе все проверяется на отсутствие протечек.

При подключении надо выполнять основные и довольно важные требования:

1. Не осуществлять прокладку шланга в местах, где есть риск возможного механического повреждения.
2. Ни в коем случае не допускать малейшую его натяжку, потому что может произойти деформация из-за вибрации машины при максимальных оборотах. Шланг должен лежать абсолютно свободно.
3. Все соединения должны быть надежны и обеспечивать 100% герметичности.
4. Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это только пойдет на пользу агрегату и продлит срок его службы.

Если вы будете выполнять эти требования, то пол в помещении будет постоянно сухим во время заливки воды в бытовой прибор. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.

Подключение к канализации

Отвод нечистой и мыльной воды осуществляется в систему канализации. Временный слив при помощи несложного помещения выводного шланга в унитаз либо ванную не рассматривается, потому, что он не эстетичен, неудобен, не разрешает на протяжении стирки применять санузел по назначению, со шланга постоянно будут сливаться остатки нечистой воды при его вытягивании с унитаза.

Подключить сливной шланг к системе канализации возможно следующими методами:

• Соединение в дополнительное приемлемое отверстие в сифоне под раковиной, который имеет особую конструкцию. Отвод должен быть выше сифонного колена.
• Соединение конкретно с канализационной трубой при помощи тройника, имеющего два входных отверстия и одно выходное. Таковой тройник возможно установлен в месте слива под раковиной умывальника.
• Подвод пластиковой канализации к месту установки машинки. Данный вариант используется, в случае если стиральный автомат находится на большом растоянии от канализационной системы, а длины сливного шланга не хватает. Пластиковая канализация планирует из соответствующих отводов, уголков, тройников, наподобие конструктора.

В месте соединения может пригодиться особая резиновая переходная муфта.

Подключение к электросети

Так как мощность стиральной машины при включенных ТЭНах приличная, на нее желательно подвести отдельную линию электропитания от щитка. Схема несложная — фаза со входа подается на автомат защиты, с него идет на УЗО, потом проводом — до места установки розетки.

Схема подключения стиральной машины к электросети

Все производители акцентируют внимание на том, что розетка должна иметь заземление. Только в этом случае сохраняются заводские гарантии. Теперь о номиналах

Защитный автомат выбирают по току, который необходим устройству. Эту цифру можно найти в паспорте, а можно посчитать. Необходимо мощность стиральной машины разделить на 220 В, получим потребляемый ток. Например, ваш агрегат имеет мощность 3,5 кВт. Получаем 3500 Вт / 220 В = 15,9 А. Защитный автомат берем ближайший больший по номиналу. Они бывают на 6 А, 10 А, 16 А, 20 А, 25 А. Для нашего случая подходит автомат на 16 А

Теперь о номиналах. Защитный автомат выбирают по току, который необходим устройству. Эту цифру можно найти в паспорте, а можно посчитать. Необходимо мощность стиральной машины разделить на 220 В, получим потребляемый ток. Например, ваш агрегат имеет мощность 3,5 кВт. Получаем 3500 Вт / 220 В = 15,9 А. Защитный автомат берем ближайший больший по номиналу. Они бывают на 6 А, 10 А, 16 А, 20 А, 25 А. Для нашего случая подходит автомат на 16 А.

Перейдем к выбору УЗО. По току его берут на одну ступень выше, чем номинал автомата, то есть для приведенного примера это 32 А. Но УЗО имеет еще одну характеристику — ток утечки. Для устройств, которые подключаются к выделенной линии рекомендованная величина — 10 мА. Итак, для стиральной машины мощностью 3,5 кВт, требуется автомат на 16 А, УЗО на 32 А, с током утечки 10 мА.

Еще неплохо бы рассчитать сечение провода. Сегодня для проводки используют в основном кабели с медными жилами. Они более гибкие, менее тяжелые. Расчет делают по мощности или по потребляемому току, но так как разброс мощностей стиральных машин ограничен, можно сказать сразу, что для устройств до 4,1 кВт достаточно сечения жилы 1,5 кв. мм (медные жилы), до 5,5 кВт — сечение 2,5 кв. мм.

И последнее насчет электрики: про розетки. При выборе розетки отслеживайте не только наличие заземляющего контакта. Также надо смотреть на то, на какое напряжение рассчитана данная розетка. На нормальных изделиях на тыльной стороне есть маркировка. Там указано максимальное рабочее напряжение. Иногда ставят номинальный ток. Вы его тоже знаете (или можете посчитать, как описано выше). Если никаких надписей нет, лучше не рисковать. Скорее всего это дешевый китайский ширпотреб и как он будет работать — загадка.

Способ 1: подключение перед смесителем

Что понадобится для подключения стиральной машинки перед смесителем в ванной своими руками?

Материалы

Это:

Кран для подключения (трехпроходной, с наружной и внутренней резьбами размером 1/2 дюйма и одной наружной резьбой размером 3/4 дюйма). Лучше предпочесть шаровый кран (поворачивающийся на 90 градусов) с длинным флажком: он надежнее винтового и не требует значительных усилий для открытия/закрытия. Желательно, чтобы наружная резьба размером 1/2 заканчивалась буртиком: он упростит герметизацию резьбового соединения;

Идеальный во всех отношениях трехпроходной кран

Хромированный удлинитель резьбы (патрубок с наружной и внутренней резьбами размером 1/2 дюйма) с длиной, равной длине крана;

Хромированный удлинитель резьбы размером 1/2 дюйма

Герметизирующий материал для резьб — нить-герметик или сантехнический лен с пропиткой (например, силиконовым герметиком).

Герметизация резьбового соединения: вначале нанесите на резьбу герметик, потом наматывайте лен

Монтаж

Вот пошаговая инструкция по подключению:

1. Перекройте вентиля ХВС и ГВС на входе в квартиру;
2. Откройте краны, чтобы убедиться, что вентиля исправны, а вода полностью перекрыта;
3. Отверните рожковым или разводным ключом накидные гайки смесителя и снимите его;
4. Выкрутите эксцентрики из уголков или водорозеток;

Первый этап — демонтаж смесителя

1. Подмотайте наружные резьбы крана и удлинителя и вкрутите их в уголки или водорозетки;
2. Подмотайте и вверните эксцентрики во внутренние резьбы крана и удлинителя;
3. Установите на место смеситель;

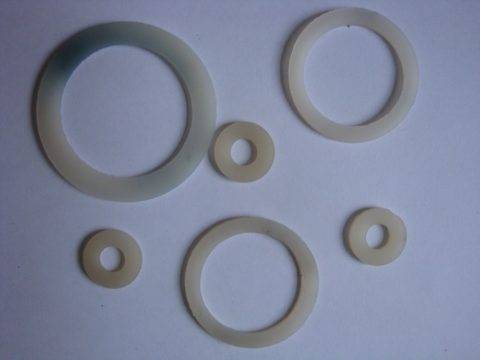

Лучшие прокладки — силиконовые. Они сочетают эластичность с длительным сроком службы

1. Включите воду и убедитесь в отсутствии течей;
2. Подключите стиральную машину штатным заливным шлангом к крану и приступайте к стирке.

Варианты размещения

Есть несколько мест, куда можно поставить стиральную машину:

• туалет;
• ванная или совмещенный санузел;
• кухня;
• коридор.

Самый проблемный вариант — коридор. Обычно в коридоре нет требуемых коммуникаций — ни канализации, ни воды. Придется их «тянуть» к месту установки, что совсем не просто. Но иногда это — единственный вариант. На фото ниже есть несколько интересных решений того, как можно поставить машинку в коридоре.

Вариант установки стиральной машины в узком коридоре
Сделать нечто похожее на портал — тоже выходСпрятать в тумбочкуВстроить в мебель для прихожей

В туалете есть все коммуникации, но в типовых многоэтажках размеры этого помещения такие, что иногда сложно развернуться – места нет совсем. В этом случае устанавливается стиральные машины над унитазом. Для этого делается полочка так, чтобы сидя на унитазе она не касалась головы. Понятно, что он должен быть очень крепким и надежным, а автомат — с очень хорошими амортизаторами. Стиралка должна быть установлена идеально, иначе она может упасть при работе. В общем, при таком способе установки стиральной машины не помешает сделать несколько планок, которые не дадут ей упасть с полки.

Полочка капитальная и надежная, но скользкая — под ножки нужен резиновый коврик для амортизацииВ стену замоноличены мощные уголки, на них установлена стиралка. С ножек сняты пластиковые упоры, а под оставшиеся винты просверлены дырки в уголках

Ыиксция надежная, важно только чтобы от вибрации не вырвало уголки из стеныЗакрыть можно вертикальными жалюзиЭто уже целый шкафчик. Не хватает только дверец

Ванная комната — помещение, в котором чаще всего ставят стиральную машину.

Однако в некоторых квартирах площадь ванной слишком мала, в них едва помещается умывальник и ванная. Для таких случаев есть альтернативные варианты.

В последнее время на кухне все чаще устанавливают стиральные машины вместе с другой бытовой техникой, где также есть возможность подключить к водопроводу, канализации и электросети.

Чтобы смотрелось все органично, надо машинку выбрать такой высоты, чтобы она вписалась в размер, да и сама мойка лучше квадратная — они тогда станут стенка к стенке. Если места не хватает, можно хоть часть корпуса задвинуть под мойку.

Поставить стиральную машинку рядом с мойкойМодные ныне столешницы в ванной можно отделать мозаикойЕсли позволяет место, просто поставить машинку рядом с мойкой

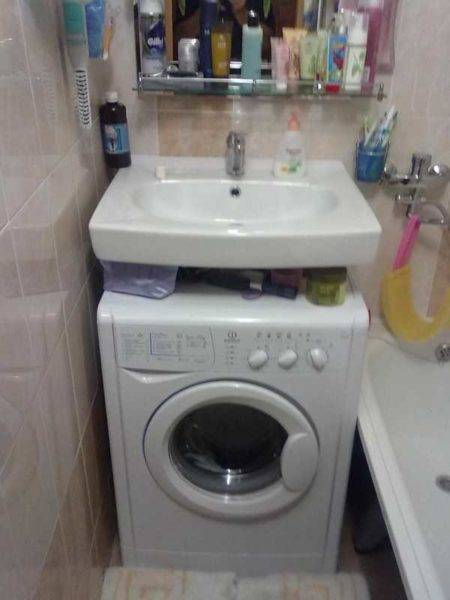

Есть более компактный способ — поставить стиральную машинку под раковину. Только раковина нужна особой формы — чтобы сифон устанавливался сзади.

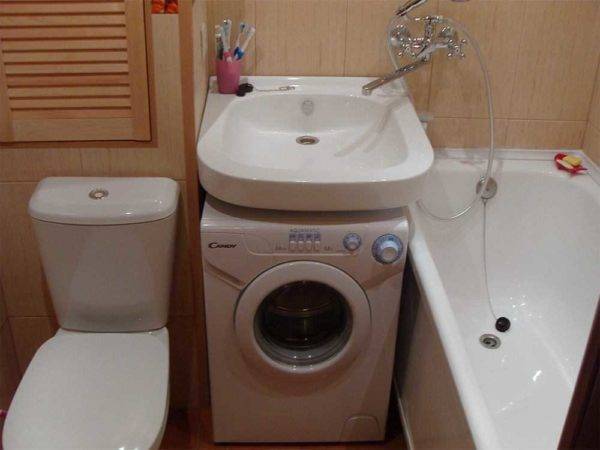

Чтобы поставить стиральную машину под мойкой нужна специальная раковинаОдна из раковин, под которую можно поставить стиральную машинку

Следующий вариант установки стиральной машинки в ванной — сбоку от ванны — между ее бортом и стенкой. Сегодня размеры корпусов могут быть и узкими, так что такой вариант реальность.

Узкие корпуса уже не редкостьМежду ванной и унитазомРаковина не должна быть меньше корпусаНикто не мешает сверху установить мойку

Один момент, ставить такую технику в ванных или совмещенных санузлах — не лучшая идея. Влажный воздух негативно влияет на корпус, тот начинает быстро ржаветь. Однако места обычно не много, хотя в принципе можно поставить машину под умывальник или повесить над ней полки. В общем, решать только вам.

Еще одно популярное место для установки стиральной машины — кухня. Встраивается в кухонный гарнитур. Иногда они закрывают двери, иногда нет. Это остается на усмотрение владельцев. Несколько интересных фото есть в галерее.

Дверки с вырезом под «иллюминатор»Поставить в кухонный шкафВ кухонном гарнитуре стиральная машинка смотрится вполне органично
