Как сделать вытяжку в частном доме: варианты, требования и расчеты, установка

Ценовые аспекты

Купить трубы для вытяжки в частном доме для газового котла можно в различном исполнении.

Далее предложено несколько примеров:

Название	Вид труб	Материал	Параметры	Средний ценник (руб.)
Stout	Коаксиальный комплект	Алюминий	1.12×0.14×0.15 м.	2700
Гамарт	Сэндвич	Оцинковка	160/230 — диаметр	1300 за 1 м.
Дымоход с гофрой	Одноконтурная	Нержавейка	Длина – 1 м. Плотность стенок – 0,1 мм.	800 за 1 м.
Tona	Прямоугольная	Керамика	Ширина – 20 см, длина – 50 см.	3200 за штуку

Цена за работу по установке системы зависит от её вида, параметром и сложности монтажа. В среднем минимальная стоимость составляет 2000-3000 руб.

Требования к вентиляции

После выбора определённой вентиляционной системы по вытягиванию отработанного воздуха из помещения частного дома, необходимо учесть все требования к обустройству вентиляции:

Размеры вентиляционных труб или коробов берутся более

прямоугольный канал: 10 на 12 см
труба: d=12,5 см

Вентканалы должны выходить на крышу дома и заканчиваться выше конька здания (от 0,5 м до 1,5 м). Для защиты от попадания мусора, грязи, осадков, на трубе устанавливается дефлектор или козырёк.
Козырёк или дефлектор должны быть больше сечения вентиляционного канала в 2 раза.
Ванная комната и туалет должны иметь свои, отдельные вытяжные каналы.
На кухне устанавливают 2 вытяжки: над плитой (размер вытяжного канала не менее 12,5 см) и резервный, на случай утечки газа.
2 канала при необходимости объединяют только через тройник или крестовину с обратным клапаном.
Котельная оборудуется двумя вытяжками:

у котла (размер вентканала зависит от мощности обогревательного котла. Нельзя изготавливать вытяжку из кирпича).
резервная (размер такой же, как над котлом)

Вентканалы желательно прокладывать только в вертикальных направлениях. В случае горизонтальных отводок их длина не должна превышать 2 м (во избежание нарушения тяги).
Вытяжные каналы в стене лучше изготавливать из металлических воздуховодов. При использовании кирпичных воздуховодов желательно облицовывать их металлом.
В помещении, не имеющем окон или форточек, должна быть обязательно установлена вытяжка.
Вентиляционный стояк оборудуют герметичной смотровой дверцей.
Если изначально в частном доме не было проведено обустройство вентиляции, то вентшахту примыкают снаружи к стене здания с обязательной теплоизоляцией.
Установка вентиляционного люка в стене, ниже 15 сантиметров от уровня потолка приведёт к пониженной тяге и застою воздушного потока.

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)

Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ

Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Вентиляция кухни в частном доме

Устройство вентиляции кухни в доме включает монтаж вытяжки над газовой или электрической плитой и воздуховодов. Оптимальное расстояние от вытяжки до плиты: для газовых плит 0,75 м, для электрических — 0,65 м. Отверстия для притока и отвода (вытяжка) воздуха устанавливают в противоположных точках помещения кухни.

Схема принудительной вентиляции кухни

Если проектом предусмотрена приточная установка, следует проверить тягу в вентиляционном канале. При отсутствии тяги поступающий свежий воздух будет перемешиваться с использованным.

Видео рассказывает о монтаже вентиляции кухни: www.youtube.com/watch?v=tgM60eNaSJ4

Нужна ли вытяжка и почему она не всегда работает

Вытяжка способна не только сделать возможным объединение кухни с другими помещениями, но и создать комфортный микроклимат на кухне. С вытяжкой воздух чище, запахи не накапливаются, плесень не образуется.

Вытяжка представляет собой одно из звеньев системы вентиляции, выполняя работу по удалению загрязненного воздуха из помещения. Увы, часто в многоквартирных домах на кухнях вытяжки давно не работают, оставляя переработанный воздух в помещении. Это связано с тем, что каналы загрязнены и требуют очистки. В частных домах тоже часто не отводится загрязненный воздух, но по другой причине – по причине отсутствия системы вентиляции.

О вытяжке могут забыть на этапе строительства, но потом часто вспоминают в ходе эксплуатации – в таких помещениях быстро становится душно, приходится дышать переработанным тяжелым воздухом (говорят, «воздух спертый»), влажность превышена, что приводит к появлению плесени.

Отработанный воздух необходимо выводить из помещения. Если это раньше не было предусмотрено – никогда не поздно исправить ситуацию. Нужно установить вытяжку. Вытяжка поможет превратить душную кухню, в которой невозможно находиться, в уютное и комфортное помещение, откуда не хочется уходить.

Узнаем, что, в каком порядке и как нужно делать, чтобы установить вытяжку самостоятельно.

Разновидности

Все вытяжные вентиляторы для санузла подразделяются на несколько основных категорий.

Осевые. Наиболее распространенные виды, отличаются незамысловатой конструкцией. Могут удалить внушительный объем воздушных масс, если не видят сопротивления. В ином случае производительность снижается. Хорошо, если вентилятор осевого типа поставлен в вертикальный канал на первом этаже дома с 12 этажами.
Канальные. В квартирах эти вентиляторы используются в редких случаях: их намного труднее монтировать. Однако такие варианты считаются более эффективными и производительными, нежели осевые.
Центробежные. Обходятся в 2–3 раза дороже осевых вариантов. При аналогичной мощности двигателя показывают меньшую производительность. Конструкция центробежных вентиляторов сложная и замысловатая. Эти модели имеют внушительные размеры. Их средняя толщина составляет 6–10 см. Внешне они похожи на коробочку. Такие варианты вентиляторов выпускают многие известные производители.

Рассмотрим, в чем заключаются основные преимущества таких систем.

Их можно устанавливать в санузле любой квадратуры: как маленькой, так и большой.
Эти варианты легко интегрируются со стандартными системами, ответственными за воздуховод.
Можно устанавливать на потолок или на стену – модели бывают разнообразными.
Изготавливают их из прочного и долговечного пластика.
Такой вентилятор бесшумен в процессе эксплуатации.
Это влагонепроницаемые системы. Поскольку устройство работает от электрической энергии, этот пункт особенно важен: если на вентилятор попадут капли воды, короткое замыкание не произойдет.
В некоторых моделях предусмотрен датчик влажности или движения. Популярны устройства, оснащенные таймерами (например, таймером задержки выключения).

В настоящее время выпускается множество видов вытяжных вентиляторов для туалетов. Идеальным решением является именно модель с обратным клапаном. Такой вариант защитит помещение от проникновения пыли и даже насекомых. При этом система электрического питания может быть выключена. С виду эти экземпляры похожи на цилиндр с вмонтированным лопаточным колесом. Вентиляторы с обратным клапаном высасывают из комнаты всю влагу, делая ее абсолютно сухой.

Существует 3 вида подобных вентиляторов.

Управляемые. Такие варианты возможно регулировать самостоятельно, вручную, либо они функционируют от электричества.
Самозахлопывающиеся. Эти разновидности производятся на специальной пружине.
Пассивные. Указанные экземпляры могут менять свое положение только под влиянием прямого или обратного воздушного потока.

Классифицируются вентиляторы для санузла и по способу монтажа.

Настенные. Их устанавливают на стену, после чего они осуществляют принудительную воздушную циркуляцию.
Встроенные. Более современные экземпляры, которые встраивают в отверстие в стене. На дизайне помещения это никак не сказывается. Подобные варианты отличает высокая степень защиты от негативных внешних факторов.
Потолочные. Эти вентиляторы подключают непосредственно к основной вентиляции.

Различаются современные вентиляторы для санузла и по типу питания.

Существуют устройства, работающие на батарейках без лишних проводов. Такие варианты выпускают известные фирмы, например: «Сайлент», Venta, Hardi. Это более экономичные и тихие в работе модели.
Также существуют вентиляторы (сетевой вариант), питающиеся от электрической сети.

Отдельно стоит поговорить о таком устройстве, как ветряной вентилятор. Эти модели приводятся в действие силой ветра. Они предназначены для улучшения воздушной циркуляции в помещениях со слабым проветриванием. Это может быть дачный или биотуалет.

Подготовка к установке

Для нормального воздухообмена в кухне воздуховод от вытяжки прокладывают через стену, он должен иметь минимальную длину. Для устройства этой инженерной коммуникации желательно подбирать круглые трубы, максимальное количество поворотов – два. Чтобы предотвратить появление конденсата и протекание жидкости, систему оборудуют обратными клапанами.

Габариты оборудования, место расположения

Вытяжка должна повторять габаритные размеры плиты. Такие приборы идеально смотрятся в помещениях с высокими потолками. По месту установки устройства подразделяют на следующие виды:

Угловые модели позволяют сэкономить полезное пространство в маленькой кухне.
Настенные вытяжки закрепляются на поверхности ограждающих конструкций. Одна сторона купола прилегает к стене, а вторая находится над варочной поверхностью.
Островные модели приборов монтируют на потолке, они используются в больших просторных помещениях. Такие вытяжки располагаются над работающим кухонным оборудованием.

Все представленные на рынке приборы отличаются по форме и размерам. Они могут быть плоскими и наклонными

При выборе обращайте внимание на удобство использования оборудования. Розетку для вытяжки располагают на высоте 190 см от пола, её часто маскируют в кухонном гарнитуре

Как подобрать материалы для воздуховода?

При выборе вентиляционного канала, который будет проходить через стену и выходить на улицу, учитывают толщину рукава и материал его изготовления. Для этой цели лучше всего подойдёт круглая оцинковка. Такой трубопровод необходимо утеплить любым доступным материалом, что предотвратит попадание влаги и образование конденсата.

Воздуховод часто покрывают пенофолом клейкой частью к внешней стороне изделия. Рекомендованная толщина изолятора составляет 1 см. На наружной части отвода устанавливают зонтик для предотвращения попадания влаги с крыши.

Лучшими вариантами материалов для обустройства вытяжного канала считаются:

изделия из полиуретана;
полипропиленовые трубы;
детали из поливинилхлорида;
полиэтилен.

Проще всего выполнить монтаж воздуховода при помощи пластиковых деталей. Эти материалы могут использоваться на любой кухне, они лёгкие и надёжные. Самыми прочными считаются изделия из полиуретана со стальными армирующими элементами. Такой воздуховод можно развернуть в любую сторону.

Делаем отверстие в стене

Наносим схему расположения воздуховода в стене и пробиваем отверстие в положенном месте. Для выполнения этих работ используют перфоратор или электродрель со специальной насадкой.

При укладке воздуховода квадратного сечения первый запил в стене делают болгаркой с алмазным диском, затем удаляют остатки раствора или бетона. Все углубления в дальнейшем замазывают цементно-песчаным раствором.

После монтажа отверстие подготавливают к установке вентиляционного канала. Далее проводится сборка вентиляционных обратных клапанов. Эти механизмы не допускают проникновения холодного воздуха с улицы вглубь помещения. На завершающем этапе работ прикрепляют вытяжку к стене.

Как сделать принудительную вентиляцию в частном доме

Принудительная вентиляция в частном доме необходима там, где естественная вентиляция не может обеспечить необходимый воздухообмен. Чаше всего это котельные, кухни, санузлы, ванные комнаты. Чтобы удалять влажный воздух из ванной и не допустить появление грибка и плесени, без устройства принудительной вентиляции не обойтись.

Принудительная вентиляция предполагает установку вентиляторов для удаления воздуха через вытяжную трубу. Частным случаем может быть обычный настенный вентилятор, установленный в начале воздушного канала в помещении. При выборе такого вентилятора нужно учитывать не только производительность, но шум, который он создает во время работы. Подшипниковые вентиляторы надежнее, но они сильно шумят. Гораздо удобнее и дешевле втулочные модели вентиляторов.

Принцип принудительной вентиляции прост: по одним каналам в дом подается свежий очищенный воздух, по другим — удаляется отработанный. Системы приточно-вытяжной вентиляции в частном доме недешевы, но обладают следующими достоинствами:

обеспечивают постоянный приток свежего воздуха;
выполнены из экологически безопасных материалов;
подают воздух, прошедший очистку фильтрованием;
могут быть дополнены установками увлажнения, ионизации и дезинфекции;
абсолютно безопасны для человека.

Схема принудительной вентиляции

Очень удобна приточная вентиляция с подогревом воздуха. Компактный вентилятор (бризер) вешается на стену дома, где алмазным буром вырезано сквозное отверстие. Проходя через бризер, воздух улицы подогревается до температуры, заданной программой. Прибор может работать от ручного управления и автоматически.

Приточно-вытяжная вентиляция в частном доме сложна для монтажа своими руками. Разработка схем разводки, расчет вентканалов, подбор оборудования невозможны без участия профессионалов. Согласно выполненному проекту можно, имея опыт установки подобных систем, самостоятельно выполнить некоторые виды работ, но в отдельных случаях без помощи специалистов не обойтись.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей

Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия

Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

порядок разработки технической документации;
размеры и мощности вентиляционных систем для разного вида строений;
их виды и порядок обустройства.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

закрепления воздуховодов;
установки решеток и дефлекторов;
обеспечения притока воздуха за счет приточных клапанов;
монтажа вытяжки на кухне;
установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
подсоединяют к нему воздуховоды;
монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
соединяют воздуховоды с блоком с помощью гофрированных труб;
проводят утепление вентиляционных труб;
устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Работа с вентиляционным отверстием

Так как во многих многоквартирных домах создается централизованная система вентиляции с шахтой посередине, приходится пробивать стену практически насквозь, если ищут канал наугад

Поэтому очень важно знать более практичные, удобные и безопасные способы найти на стене место для отводящего отверстия. Чаще всего шахта проходит или внутри самой толстой стены, или в стене, где есть необъяснимый конструктивными соображениями излом. Прежде чем простукивать стены, тем более сверлить или ломать их, необходимо изучить техническую документацию, советоваться с жильцами соседних квартир

Прежде чем простукивать стены, тем более сверлить или ломать их, необходимо изучить техническую документацию, советоваться с жильцами соседних квартир.

Устройство вентиляции подвала в частном доме своими руками

Помещение подвала в частном доме зачастую используется под хозяйственные нужды. Чтобы избежать сырости и появления на стенах конденсата, обязательно наличие вентиляции в подвале частного дома. Своими руками можно устроить несложную вентиляцию, пробив на противоположных сторонах цоколя отверстия. Прикрыть их решетками, чтоб в подвал не смогли попасть грызуны.

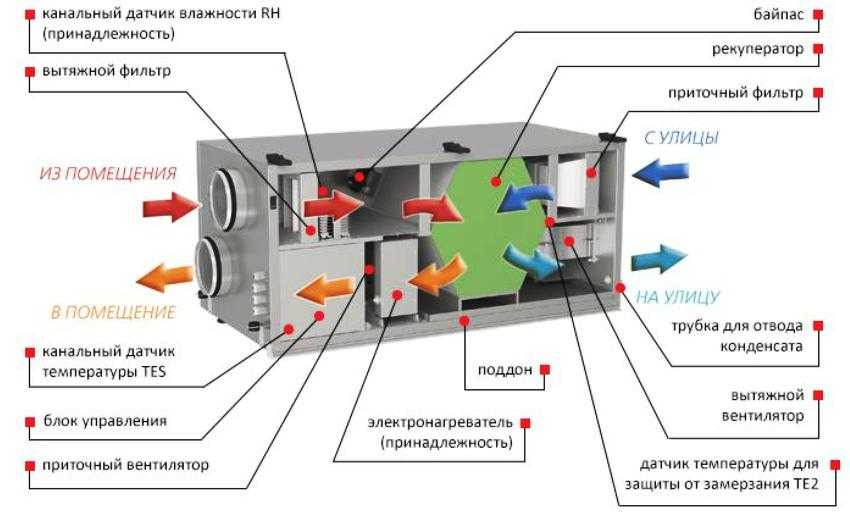

Устройство и принцип работы приточно-вытяжной вентиляционной установки.

Более эффективную вентиляцию подвала можно сделать, используя трубы. Для монтажа понадобятся две трубы (диаметром 8-15 см), решетки, козырьки, защищающие от попадания осадков, теплоизоляция. Один конец приточной трубы устанавливается в отверстие стены на расстоянии 25-35 см от пола подвала. Верхний конец трубы выводится через цоколь наружу и размещается вдоль стены. Длина наружной части трубы должна составлять 50-60 см. Для более эстетичного вида, трубу можно сделать незаметной.

Приточная труба должна быть установлена в отверстии под потолком подвала. Если подвал используется для хранения продуктов, то трубу рекомендуется располагать в непосредственной близости с ними. Труба из подвала выводится через все перекрытия и заканчивается на высоте 40-60 см от крыши. Следует учесть, что в частных домах конденсат в вентиляции, образовывающийся в вытяжной трубе, будет стекать в подвал. Поэтому в подвале ставят емкость, в которую собирают конденсат. Трубы для вентиляции могут использоваться пластиковые или асбоцементные.

Схема вентиляции в частном доме, которую можно создать самостоятельно.

В интернете можно найти различные схемы вентиляции в частном доме. Своими руками сделать монтаж по схеме гораздо проще. Видео расскажет о вариантах установки систем вентиляции в подвале частного дома.

Испытание вентиляционной системы

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.
