Устройство вентиляции подвала частного дома: вытяжка погреба своими руками

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Что такое канал естественной вентиляции

Представим себе вариант, когда у вас в доме одна комната, которая требует проветривания. Вентиляция подразумевает совмещение 2 процессов: приток свежего воздуха и выброс загрязненного. Тогда в комнате нужно иметь приточное отверстие. Оно может быть устроено как

  • щель под дверью,
  • приточный клапан в наружной стене
  • переточное отверстие в дверном полотне снизу с вентиляционными решетками.

Выброс воздуха будет осуществляться через канал естественной вентиляции. Он представляет собой трубу минимум 3 м округлого или лучше квадратного сечения минимум 0,0016м2  длиной. Если труба используется квадратная, то сторона должна быть минимум 100мм. При такой длине естественная вытяжка обеспечит выброс воздуха объемом 30м3/час при комнатной температуре. Если нужно увеличить вытяжной объем увеличивают продольное сечение или высоту трубы.

В самом простом случае необходимо установить в каждое помещение уже выстроенного дома такой канал и сделать приточное отверстие для организации постоянной вентиляции помещений.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.


Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

  • из канализационных труб для внутренней разводки – полипропилен серого цвета;
  • то же, для внешней прокладки – оранжевый поливинилхлорид;
  • асбестоцементные трубопроводы.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

Изменения условий проветривания в зимний период

Чтобы сохранить урожай в погребе зимой и иметь возможность пользоваться подвалами, в помещениях должна быть нормальная вентиляция.

Существуют определенные правила, которые следует соблюдать во время установки и последующего использования. Для того, чтоб иметь возможность подобрать для себя идеальный вариант и сохранить свое добро, необходимо изучить особенности движения воздушных масс в зимний период.

При понижении температур, возрастает тяга в трубопроводе. Необходимо вовремя закрывать заслонки, иначе в считанные минуты, при температуре на улице -20, вся ваша работа на огороде может быть безнадежно испорчена. Приток воздушных масс следует регулировать более тщательно. К зиме лучше подготовиться заранее и подумать об установке дополнительного обогревателя в подвальном помещении.

Заслонку вытяжки следует открывать шире, чем приточной. В сильный мороз не рекомендуется открывать заслонки вообще За пару дней, во время сильных морозов, вытяжка, будет полностью засорена инеем, поэтому трубы следует периодически прочищать. Продукты, такие как, картофель, морковь, лук и прочие корнеплоды, не переносят слишком сильные морозы, поэтому нуждаются, чтоб заслонки закрывали в зимний период, при морозах -20 и ниже.

Чтобы тратить на эту работу меньше времени, следует утеплить трубопровод, изоляционным материалом. На зиму придется установить съемную емкость для сбора конденсата, который станет появляться из вытяжного отверстия.

Краткая информация

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов

Именно поэтому так важно наличие профессиональной схемы для оборудования

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
ВидУстановкаНюансы
ВытяжнаяНижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

ПриточнаяВытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

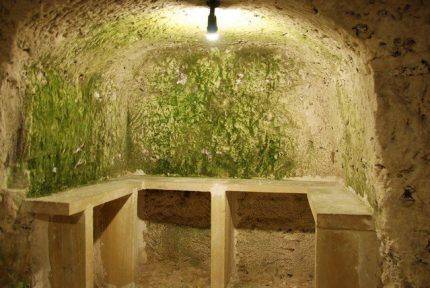

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

  1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
  4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
  5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.


Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения

Монтаж вентиляции своими руками

Вентиляция погреба может быть оборудована без помощи профессионалов. Для этого необходимо разобраться в принципах вентилирования и особенностях оборудования, необходимого для монтажа.

Исходя из параметров помещения, выбирается одна из следующих систем приточной и вытяжной вентиляции:

  • Естественная подача воздуха и вытяжка в погребе с одной трубой актуальна в том случае, если площадь подвального помещения не превышает 50 м2.
  • Принудительная система вентилирования помещения необходима, если погреб имеет большую площадь.
  • Чтобы провести работы без помощи профессионалов, потребуется обзавестись перфоратором, болгаркой и электродрелью. С их помощью вы сможете проделать отверстия и создать каналы в стенах, цоколе, потолке и полу помещения.

Если подвал имеет небольшую площадь, то монтаж воздуховодов осуществляют посредством проделывания в цоколе здания маленьких каналов (продушин), которые размещают на противоположных стенах.

Дополнительно необходимо будет установить решетки, чтобы избежать проникновения в подвал грызунов. В самом подвале на отверстиях для регулирования количества поступающего воздуха установите заслонки.

Продушина не всегда в состоянии обеспечить эффективный поток воздуха. В некоторых случаях желательно устанавливать приточно-вытяжную вентиляцию.

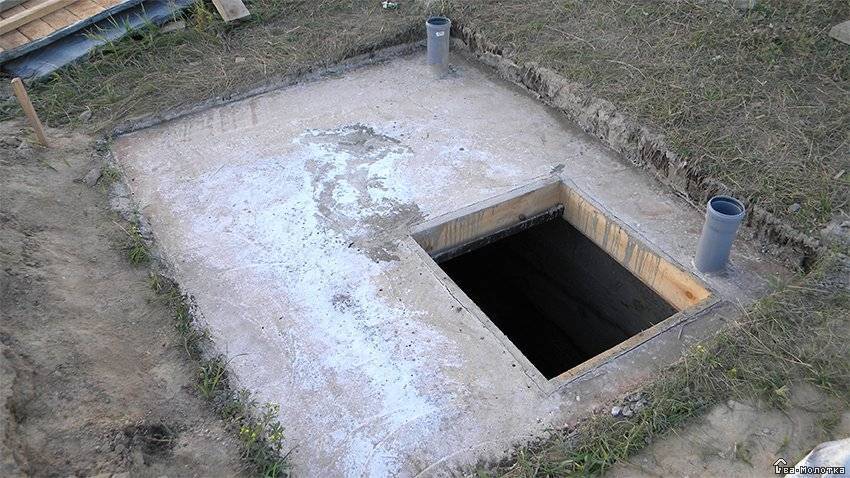

Вентиляция погреба с двумя трубами устанавливается в такой последовательности:

  1. Возьмите трубы для приточной магистрали с сечением 10-15 см, а также сделайте разметку на противоположных стенах подвала, где будут сделаны отверстия для воздуховодов.
  2. В цоколе и потолке погреба просверлите отверстия, отвечающие размерам магистралей.
  3. Закрепите приточную трубу таким образом, чтобы ее нижний конец находился в 20-50 см от пола подвала, а внешний выступал на 1 метр над уровнем земли.
  4. Проденьте через отверстие в потолке вытяжную трубу. Верхняя ее часть должна пройти сквозь отверстие в крыше сооружения.
  5. Закрепите вытяжную трубу так, чтобы ее верхний конец выступал над крышей подвала как минимум на 50 см. Это поможет создать достаточную тягу.
  6. Далее произведите утепление вытяжной трубы в том месте, где она проходит сквозь чердачное помещение, а также выходит на крышу.
  7. Проследите, чтобы были закрыты все зазоры между трубами в области цоколя и потолка. Их можно заделать при помощи герметика.
  8. Установите в погребе или подвале на вытяжном канале емкость для конденсата. Она должна быть оборудована краном для сливания жидкости.
  9. На верхнем конце вытяжной магистрали зафиксируйте колпак, который предотвратит попадание осадков в трубу и улучшит тягу.
  10. На приточных каналах установите защитные решетки.
  11. Для надежности всей конструкции ее элементы необходимо тщательно зафиксировать. Для этой цели хорошо подойдут хомуты.

Способ проветривания подвала с помощью естественной приточно-вытяжной вентиляции эффективен, если площадь помещения составляет 20-40 м2.

Если же подвал больше, понадобится принудительная система подачи воздуха. Монтаж таких сложных систем, включающих элементы кондиционирования и регулирования температур, лучше доверить профессионалам.

Работы по вентиляции в уже построенном доме – что нужно учесть?

Главной сложностью работы с вентиляционными каналами или трубами будет их относительно большой диаметр. Проделать отверстие во внешних и внутренних стенах или в перекрытии диаметром 150мм, например, очень непросто. Особенно, если мы имеем дело с железобетоном или бетоном. В таком случае в уже построенном и отделанном доме прокладывать забытую строителями вентиляцию не стоит, так как пыль при прорезании отверстий практически уничтожит отделку.

  • То же можно сказать про кирпичные стены. Возможно использовать алмазное сверление. Оно проводится при водяном охлаждении и без пыли. Оно тогда встанет вопрос о сборе воды в готовых комнатах. Опять же защитить отделку будет очень сложно. Это еще при том, что сделать отверстия с как можно наименьшей потерей пространства не получится из-за габаритов установок для алмазного сверления.
  • Проще дело обстоит с деревянными и каркасными домами. В таком доме вырезать отверстия для воздуховодов проще, и пыли будет значительно меньше. Фасадные отверстия также не составят труда. Крепление к дереву крепежа воздуховодов будет несложным.
  • Прокладываем воздуховоды до чердачного помещения, если оно есть. Там их нужно объединить и, установив на кровле вентиляционные выходы, довести их до таких выходов. Следуйте четкой инструкции по герметичной установке вентиляционных кровельных проходов, чтобы не нарушить ее гидроизоляционные свойства. Расчет количества выходов и возможности объединения вентиляционных каналов вам должен сделать специалист.
  • Для регулировки выброса из помещений лучше установить регулируемые вентиляционные решетки. Из-за того, что тяга в вентканалах зависит от температуры наружного воздуха, то регуляция решетками выброса может понадобиться при низких температурах, когда холодный воздух начнет поступать внутрь. Также и при высоких внешних температурах, чтобы сократить выброс комфортного внутреннего воздуха, решетки нужно будет прикрыть. Это же касается и переточных каналов внешних стен. Их регулировка должна осуществляться в зависимости от погодных условий.
