Вентиляция квартиры: принудительно-вытяжная и принудительно-приточная системы

Вытяжная вентиляция в квартире: устройство и принцип работы

По большому счету, даже самая разветвленная вентиляционная система имеет весьма простую конструкцию и довольно понятный принцип работы. Если утрировать и упрощать модель системы до одной комнаты, то представить ее можно в виде трубы, один конец которой выведен на улицу, а второй оборудован вентилятором, в задачи которого входит выпихивать грязный воздух прочь из помещения. Если говорить об устройстве вентиляции в квартире принудительного типа действия, то таких труб должно быть две – вторая без вентилятора. Через нее осуществляется приток свежего воздуха в помещение.

Теперь несколько усложняем задачу и представляем не одно помещение, а два – например, ванную и туалет. В такой ситуации в комнате, которая находится ближе к выходу вентиляции на улицу, врезается тройник (и в одну и в другую трубу) и именно через них подключается оборудование второй комнаты. Здесь есть один нюанс – может происходить перекачка грязного воздуха из одного помещения в другое. Чтобы этого не происходило, вытяжные вентиляционные каналы нужно оборудовать обратными клапанами.

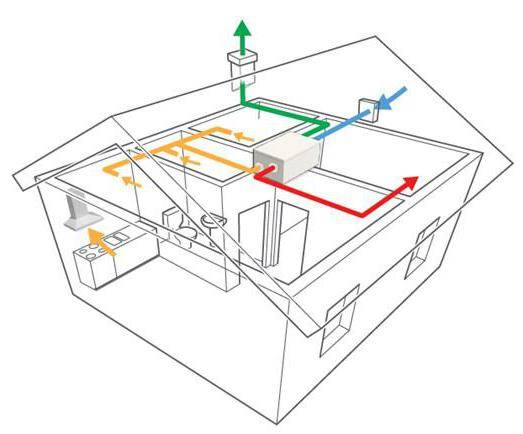

Как самому сделать приточную вентиляцию в квартире фото

Точно так же усложняется система на три и даже более комнат – обычно в квартирах в принудительном режиме вентилируются только три помещения: кухня, ванная комната и туалет. Другие комнаты идут как бы прицепом за счет естественной циркуляции воздуха. Если вести разговор о более масштабной вентиляционной системе, то здесь используются трубы разного размера – чем больше помещений подсоединяется к магистральному каналу, тем толще он должен быть. Вообще сечение воздуховодов является величиной расчетной, это по-хорошему, ну а для квартир подойдет и усредненный вариант (воздуховоды с сечением 100 на 50мм, 150 на 75мм или круглые с диаметром от 100 до 180мм).

В принципе, это и вся вентиляция в квартире в панельном доме. Как видите, сложного в ее устройстве и принципе работ ничего нет. Если вы освоили этот принцип, то можно приступать к делу, но предварительно необходимо ознакомиться с некоторыми нюансами работ, а вернее с последовательностью и тонкостями, которые в значительной мере облегчат вам жизнь.

Вытяжная вентиляция в квартире фото

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

  • общая мощность и производительность приточной системы;
  • мощность вентилятора на входе;
  • скорость поступления воздуха;
  • максимальный уровень шума от работы устройства;
  • диаметр приточных отверстий, размеры и протяжённость труб;
  • мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Диагностика вентиляции

Каждый владелец жилища в целях собственной безопасности, должен знать об особенностях диагностики вентканалов. Проверить их работоспособность можно несколькими способами.

Наиболее простой проводится при помощи 1 спички(подходит только для естественной вентиляции).

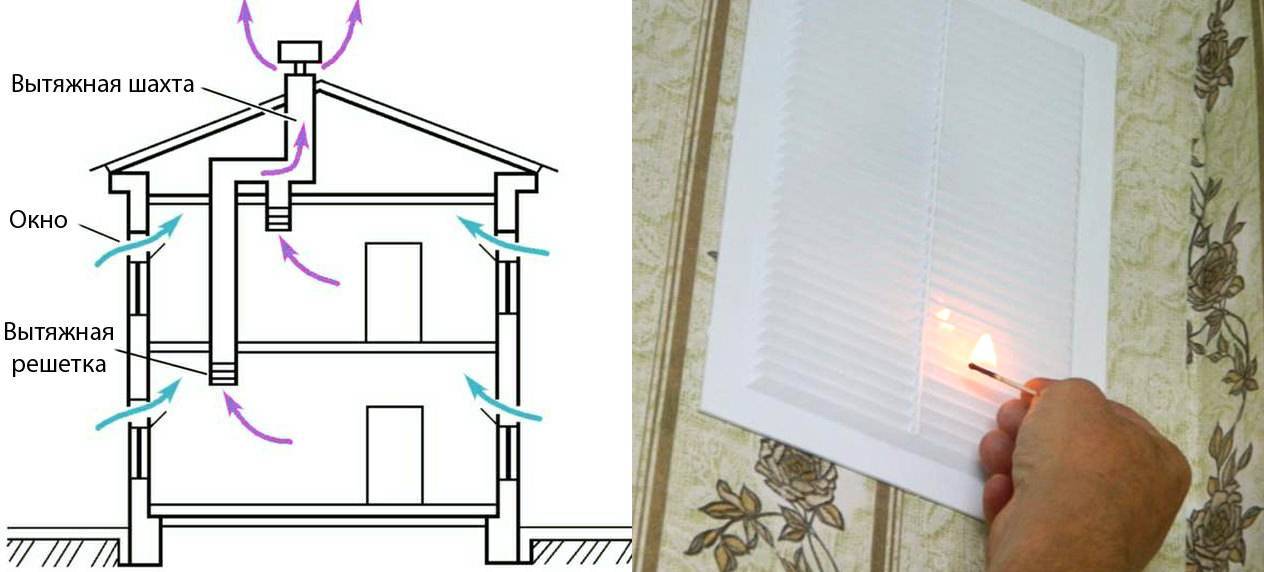

Проверить работу вентиляции можно с помощью спичечного коробка

  1. Необходимо взять коробок спичек и подобраться поближе к вентиляционным каналам.
  2. Зажечь спичку и поднести к вентиляции.
  3. Если пламя затухнет – система работает исправно, но если оно остается неизменным, необходимо прочистить каналы и установить вентилятор.

Этот «дедовский» способ прост и эффективен. К тому же, им может воспользоваться каждый человек

Главное, осторожно подносить спичку к отверстию, что бы случайно не подпалить какие-то строительные материалы

При принудительном проветривании такой метод неэффективен. Только в некоторых моделях, вентилятор не является помехой для проведения такого эксперимента. Когда оборудование располагается внутри помещения (вмонтировано в стену), диагностика со спичками может не принести результата. Но, не стоит беспокоиться, даже в загрязненных шахтах, мощное оборудование справляется со своей задачей.

Особенности принудительной вентиляционной системы

Принудительная вентиляция или её ещё называют механической, искусственной, приточно-вытяжной, обычно организовывается в двух случаях:

  • когда естественный тип системы проблематично организовать;
  • если все остальные типы вентиляционных систем (естественная, комбинированная) неэффективны.

Система принудительной вентиляции основана на побуждении движения воздушных потоков посредством специального оборудования. От целевого назначения помещения, его размеров и конфигурации зависит, какое устройство будет задействовано. С учётом того, что тяга в вентиляционных каналах напрямую зависит от разницы температур внутри и снаружи помещения, в жаркое время года или в местах, где большую часть времени тепло, рекомендуется установка принудительной вентиляции. При этом есть возможность подключения системы кондиционирования, а одним из узлов оборудования может быть система фильтрации, что позволит подавать в помещение очищенный воздух.

Устройство принудительной вентиляции выполняется несколькими путями:

    1. Монтаж отдельно приточных клапанов, обеспечивающих подачу воздуха, а также установка вытяжных вентиляторов на входе в вентиляционную шахту. Оба устройства основаны на механическом нагнетании воздушных потоков.
  1. Когда устанавливается вентиляция принудительная, можно остановить свой выбор на наборной системе. Такое решение эффективно на больших площадях производственного типа, так как обычно это крупногабаритные установки. Существуют и более компактные модели, которые монтируются под потолком. Но для помещений, которые и без того не обладают таким достоинством, как высокие потолки, данное решение также не подойдёт.
  2. Моноблочная принудительная вентиляция с рекуперацией. Полностью автоматизированное устройство, оснащённое вентилятором для нагнетания и вытяжки воздуха, фильтрами тонкой и грубой очистки для удаления любых загрязнений, калорифером и охладительной секцией (в случае необходимости и если система кондиционирования планируется совмещённой с вентиляцией), а также дистанционным управлением, защитой от перегрузок и автоматическим управлением.


Как сделать самостоятельно?

Обладая теоретическими знаниями, организовать принудительную вытяжную вентиляцию просто. Основу конструкции составляет вытяжной вентилятор. Лучше взять полуавтоматическое устройство с гигрометром и таймером – он будет включаться при повышенной влажности воздуха, а выключаться через установленный промежуток времени.

Ход работ следующий:

  1. Устройство монтируется на выходе вентканала в ванной или туалете, крепится дюбелями или саморезами.
  2. Затем подводится кабель к распределительной коробке. Провод можно сделать внутри стены в специально выдолбленной канавке или поверх неё, прикрыв сверху пластиковым коробом.
  3. Вентилятор подключается к электросети по схеме.

Внимание
Если конструкция устанавливается во влажном помещении, все соединения закрепляются специальными клеммами.

Расчёты

Расчёты составляют основную сложность при самостоятельной установке вентиляционных систем

Во внимание должны быть взяты:

  • уровень шума;
  • производительность;
  • количество вентиляторов, их мощность;
  • сечение воздуховодов;
  • наличие вспомогательных устройств, их мощность и виды: рекуператоры, обогреватели и др.

Есть несколько видов расчётов при монтаже принудительной вентиляционной системы. Поговорим о них подробнее.

По кратности

Кратность – одна из основных величин, учитываемая при монтаже принудительной вентиляции. Она обозначает, сколько раз должно произойти воздухозамещение в течение часа. Например, величина «3» будет означать, что за час воздух поменяется трижды.

По площади

При этом виде расчётов за основу берётся размер занимаемой площади. По нормам берётся усреднённый показатель для помещений высотой 3 метра: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час. Расчёт по площади оптимален для самостоятельной установки оборудования у себя в квартире или в доме.

Площадь вентканалов

Скорость и объём выдуваемого воздуха влияют на площадь сечения воздуховодов. При выборе типа вытяжки, устанавливаемой в помещении, следует учесть:

  • принудительная система будет действовать, если скорость отводимого воздуха 3,5 м в секунду;
  • при естественной вентиляции – примерно 1,5 м в секунду.

Задумав самостоятельный монтаж принудительной вентиляции, нужно взять во внимание расположение комнат, площадь помещения, назначение и др. Перед началом работ требуется качественная подготовка, которая заключается в выборе материалов и грамотном расчёте

Экономить при этом не стоит, ведь оборудование устанавливается надолго.

Выбор оборудования для организации вентиляции

Для сооружения коммуникаций принудительной вентиляции в частном доме или квартире нужно использовать следующее оборудование:

  • Воздухозаборные решетки устанавливают на выходе воздуховода на наружной стене дома. Они защищают вентиляционный канал от попадания мусора, осадков, грызунов, птиц и насекомых.
  • Для очищения подаваемого воздуха используются фильтры с разной степенью очистки.
  • Для регулировки потока воздуха и полного перекрытия его поступления устанавливают воздушный клапан.
  • Калорифер нужен для подогрева поступающих воздушных масс в холодный сезон. В квартирах обычно применяют электрические калориферы. Для частного дома с площадью более 100 м² лучше выбрать водяной калорифер.
  • Для защиты от шума, который издают работающие установки, понадобится шумоглушитель.
  • Для поддержания нужного давления воздуха в системе и формирования направленного потока используется вентилятор.
  • С целью распределения воздушных масс по помещениям прокладываются воздуховоды.
  • В комнаты квартиры или частного дома воздух подают воздухораспределители.
  • Для контроля над работой оборудования и управления им устанавливается автоматическая система управления.

При выборе места для оборудования важно обеспечить его максимальную удаленность от спален, детских комнат и гостиной. Наиболее приемлемым местом для монтажа считается коридор, кухня или балкон

В частном доме оборудование лучше устанавливать на чердаке или в подвале.

Кроме этого, в зависимости от функций, возлагаемых на принудительную вентиляцию, понадобятся следующие установки:

  1. Рекуперативные системы обеспечивают подогрев поступающего воздуха. Для их устройства понадобится рекуператор. Он обеспечивает кондиционирование помещения в летний сезон, его отопление в холодную пору года, а также отвечает за качественный воздухообмен.
  2. Установка рециркуляции обеспечивает подогрев и охлаждение воздушных масс на фоне экономии электроэнергии. Это достигается за счет того, что холодные потоки с улицы подогреваются за счет тепла от выводимого воздуха.
  3. Охлаждающие установки обычно монтируются на воздуховоды в помещениях, где хранятся скоропортящиеся продукты.

Расчёт параметров локальных вытяжек

Для поглощения опасных для человеческого здоровья выбросов и испарений устанавливают отсосы, выполненные в виде зонтов. Если их сложно приобрести, то всегда можно изготовить, подготовив соответствующий чертеж.

На первом этапе определяются следующие данные, параметры:

  • площадь выделения вредных веществ – a * b, а также диаметр зонта – d;
  • скорость перемещения воздуха на участке работы — VB;
  • расчет местной вытяжной вентиляции проводится с учётом скорости всасывания в зонт – Vз
  • высота установки конструкции над источником выделения опасных загрязнений обозначают Z.

Одним из ключевых параметров, определяющих эффективность поглощения вредных веществ является высота установки вытяжного зонта. Инженеры рекомендуют подвешивать его как можно ниже к рабочей зоне, чтобы все испарения и выделения эффективно поглощались и отводились.

Установку вытяжной вентиляции выполняют, ориентируясь на следующие размеры зонта:

D = 0.8×Z+d, с учётом других параметров – A = 0.8×Z+a, при этом B = 0.8×Z+b.

Оптимальный уровень раскрытия зонта – 60 градусов. При таком значении исключается опасность образования застойных зон. Если речь идёт об очень низком помещении, лучше увеличить угол раскрытия до значения в 90 градусов. Что касается высоты нижней кромки, то она составляет от 180 см. Подключение вытяжки к вентиляции осуществляется таким образом, чтобы образовался доступ к откидным шторам с 3-х сторон.

Для помещений, где скорость движения воздушных масс составляет от 0.4 м/с, зонт лучше дополнить специальными шторами откидного типа. Представленные расчётные данные помогут точнее определить стоимость готового изделия, а также определиться с подходящим оборудованием. Впрочем, перед тем как подключить вытяжку к вентиляции, лучше проконсультироваться со специалистом, который может провести соответствующие расчёты, порекомендовать конкретные модели устройств.

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

Самостоятельный монтаж вентиляции: основные этапы работы

Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:

  1. Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
  2. Правильный расчет напрямую зависит:

от диаметра вентиляционных труб

Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.

длины воздуховодов

Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.

производительности установленных в системе вентиляторов

После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.

  1. Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
  2. Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.

В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную

Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.

Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.
