Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Порядок оформления документации для подключения к системе

Использование в частном доме центрального отопления требует предварительного согласования в определённых инстанциях. Процесс оформления состоит из следующих этапов:

• соответствующие органы местного управления принимают решение о допустимости установки системы центрального отопления по конкретному адресу;
• поставщик обязан по запросу потребителя предоставить описание условий подключения;
• оформление технической документации заключается в разработке проекта отопления с последующим согласованием;
• завершает процесс заключение договора на поставку тепловой энергии.

Установка в частном доме системы центрального обогрева без сопровождающей документации категорически запрещена. Для нарушителей отечественным законодательством предусмотрено наказание.

Разрешение муниципальных органов

Поданное владельцем частного дома заявление подлежит рассмотрению на очередном заседании местными исполнительными или распорядительными органами.

Положительное решение основывается на правильно оформленной технической документации, соответствующей предоставленному проекту. Результат отражается в выписке к протоколу заседания.

Предоставление теплоснабжающей организацией технических условий

Потребитель в лице владельца частного дома имеет право обратиться к поставщику энергоресурсов с запросом. Представители теплоснабжающей организации обязаны рассмотреть заявление и предоставить требуемую информацию.

На определение и выдачу технических условий подключения частного дома к сети централизованного отопления поставщику отводится 14 рабочих дней. По истечении означенного срока эксплуатирующая организация либо предоставляет запрашиваемую документацию, либо обосновывает причину отказа.

Действия по разработке и согласованию проекта

Для согласования с теплоснабжающей организацией предоставляется определённый перечень документов. Правильно составленный пакет содержит:

• предложения по технической реконструкции предыдущей схемы теплоснабжения с подробными расчётами;
• описание способа теплоизоляции оградительных приспособлений, отделяющих внутреннее пространство частного дома от внешних конструкций;
• указание значений рассчитанных тепловых нагрузок.

Фото 1. Схема, изображающая движение теплоносителя в центральном отоплении от теплового пункта к жилому зданию.

Для рассмотрения предоставленного пакета проектной документации в эксплуатирующей организации формируется специальная комиссия. При отсутствии веских причин для отказа происходит согласование.

Котлы на твердом топливе

Твердотопливные генераторы тепла представлены в трех разновидностях – прямого горения, пиролизные и пеллетные. Популярность оборудования данного типа объясняется дешевизной эксплуатации, так как дрова и уголь на порядок дешевле прочих видов энергоносителей. Особняком здесь стоит природный газ в России: однако если подсчитать все расходы на его подключение, то необходимой для этого суммы денег иногда хватает на приобретение и монтаж котла отопления в частном доме. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.

Есть и обратная сторона медали – функционирует подобное оборудование наподобие традиционных печек. Для заготовки и загрузки дров потребуется тратить достаточно много усилий. Чтобы обеспечить долговечность и безопасность в работе твердотопливного котла, потребуется его качественная обвязка. Все дело в инерционности, когда даже после закрытия заслонки подогрев воды продолжается еще некоторое время. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор.

Для котлов на твердом топливе высокая эффективность является редкостью: средний показатель КПД здесь обычно находится на уровне 75%. Пиролизные и пеллетные модели немного более эффективны – 80-83%. Наиболее комфортным считается оборудование на пеллетах, для которого характерна хорошая автоматизация и практически полное отсутствие инерционности. Здесь не требуется теплоаккумулятор и частые загрузки топлива. Единственный недостаток – дороговизна пеллетных котлов.

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

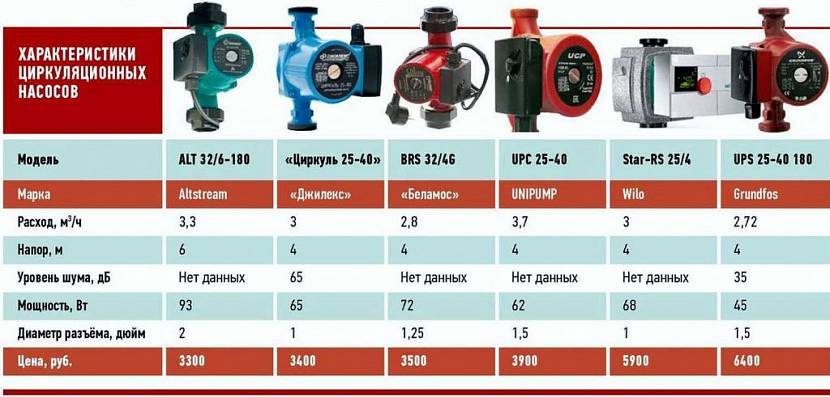

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

• Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
• VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

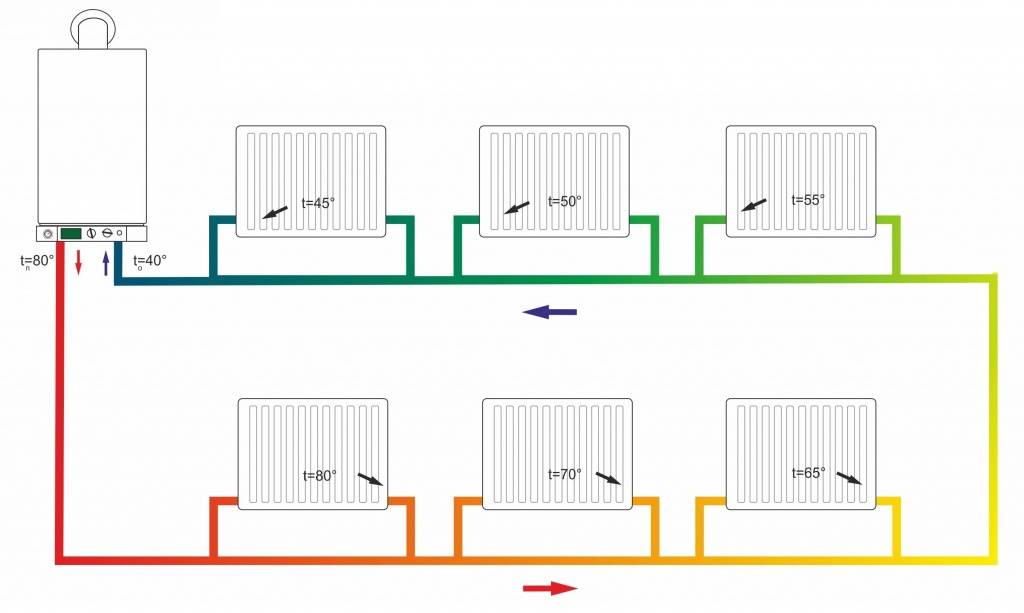

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Современный жидкотопливный котел может стать украшением интерьера

Недостатки жидкотопливных котлов:

• Такие котлы энергозависимы, для работы горелки требуется электроэнергия. При перебоях в ее подаче требуется ручной запуск котла.
• Для установки котла требуется специальное отдельное помещение с хорошей вытяжкой.
• Для хранения запасов топлива требуется большая емкость, причем необходимо предусмотреть электроподогрев дизельного топлива в зимнее время.
• Жидкотопливные котлы очень шумные из-за работы вентиляторной горелки.
• Тепло, производимое такими котлами, значительно дороже, чем производимое газовыми или твердотопливными.

Исходя из всего вышесказанного, можно заключить, что жидкотопливные котлы выгодно устанавливать для обогрева частных домов большой площади, которые в перспективе, с подводом магистралей, будут переведены на газ.

Отопление при помощи электрической энергии

Передавать и использовать электрическую энергию, безусловно, удобнее всего. И преобразование в тепло осуществляется проще всего, и управлять процессом нагрева тоже легко. Почему же ее не используют так, как этого хотелось бы? Прежде всего, стоит узнать каким образом может использоваться электрическая энергия для отопления?

Прямые способы отопления электричеством

В этом способе передача тепла в помещения происходит без «посредника» — теплоносителя, а напрямую. Реализация такого электрического отопления может происходить разными путями:

• Обогрев при помощи масляных радиаторов. Эти приборы известны большинству и представляют собой нагревательный ТЭН, помещенный внутрь металлического радиатора с минеральным маслом, которое, разогреваясь, передает тепло корпусу прибора, а тот уже в окружающее помещение. У электрических масляных обогревателей тепло передается как конвекционным путем, так и излучением. Они обладают определенной тепловой инерционностью, свойственной классическим чугунным радиаторам, просты в установке, однако, этот вид отопительных приборов дороже, чем конвекторы.
• Отопление при помощи электрических конвекторов реализуется проще, чем масляными радиаторами. В таких приборах ТЭН помещен в керамическую оболочку и герметично впаян в корпус из стали или алюминия, имеющий ребристую форму. При нагреве тепло распределяется по конвектору, холодный воздух поступает снизу и, проходя через ребра, нагревается и поднимается наверх, то есть происходит конвекция. Нагретый воздух уже передает тепло строительным конструкциям и окружающим предметам. Доля излучения в таких приборах составляет примерно 10%.

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

1. 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
2. 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
3. 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
5. 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
8. 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Подбор радиаторов

К подбору батарей необходимо подходить с особенным вниманием, т.к. это напрямую влияет на срок эксплуатации системы и уровень комфорта в жилище.. Наибольшей популярностью пользуются 4 вида радиаторов:

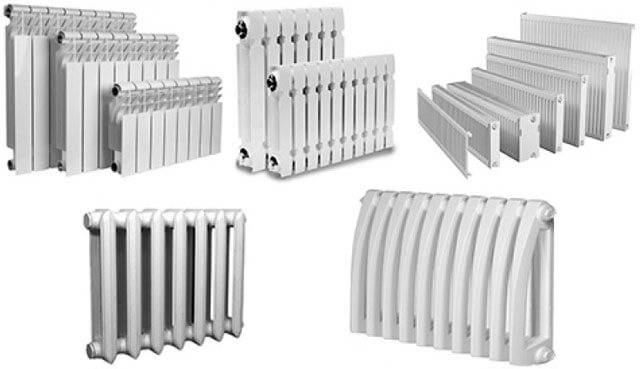

Наибольшей популярностью пользуются 4 вида радиаторов:

1. Из чугуна.
2. Из стали.
3. Из алюминия.
4. Биметаллические.

Наибольший уровень теплоотдачи и самый длительный срок службы – у чугунных радиаторов. Однако из-за большой массы чугуна установить эти обогреватели достаточно сложно. Отличной альтернативой выступают биметаллические изделия, демонстрирующие хорошую долговечность и отдачу тепла, при более высокой себестоимости. Что касается алюминиевых и стальных приборов, то использовать их не рекомендуется: первый вариант быстро выходит из строя, а второй вряд ли сможет обеспечить должный комфорт помещений во время сильных похолоданий.

Для правильного расчета числа радиаторных секций нужно умножить параметр теплопотерь на 1,2 (коэффициент запаса). Полученный результат делят на показатель тепловой мощности одной секции. Полученное число округляют в большую сторону. Более простым способом расчета секций является использование соотношения 1 секция/2 м2. Это справедливо лишь для помещений, где высота стен не превышает 3 м.

Наиболее оптимальным местом для установки радиаторов является участок под окном. Благодаря этому удается несколько уменьшить утечки тепла через оконный проем. С другой стороны, в таком положении батареи часть тепловой энергии будет поглощаться стеной, чего желательно не допускать. В таких случаях участок стены, возле которой монтируется батарея, оснащают специальным фольгированным экраном. Благодаря отражающим свойствам фольги тепловая энергия возвращается обратно в комнату.

Обзор схем и составных элементов системы отопления

На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.

Гравитационная система отопления

Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.

До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:

• Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
• Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
• Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
• Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.

Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.

Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.

Схема системы отопления с принудительной циркуляцией

Закрытая схема отопления с твердотопливным котлом

Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.

Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:

• Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
• Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
• Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
• Запорная арматура;
• Узел подпитки.

Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.

Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.
