Как сделать мангал своими руками из металла: делаем удобный переносной мангал

Виды мангалов из металла

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

складными;

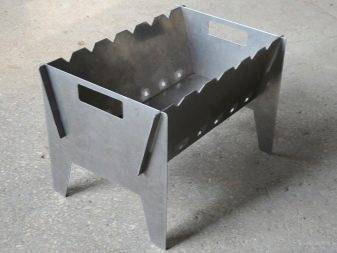

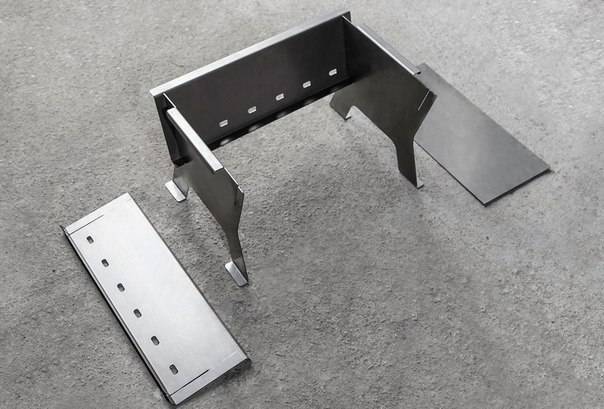

Переносной складной мангал

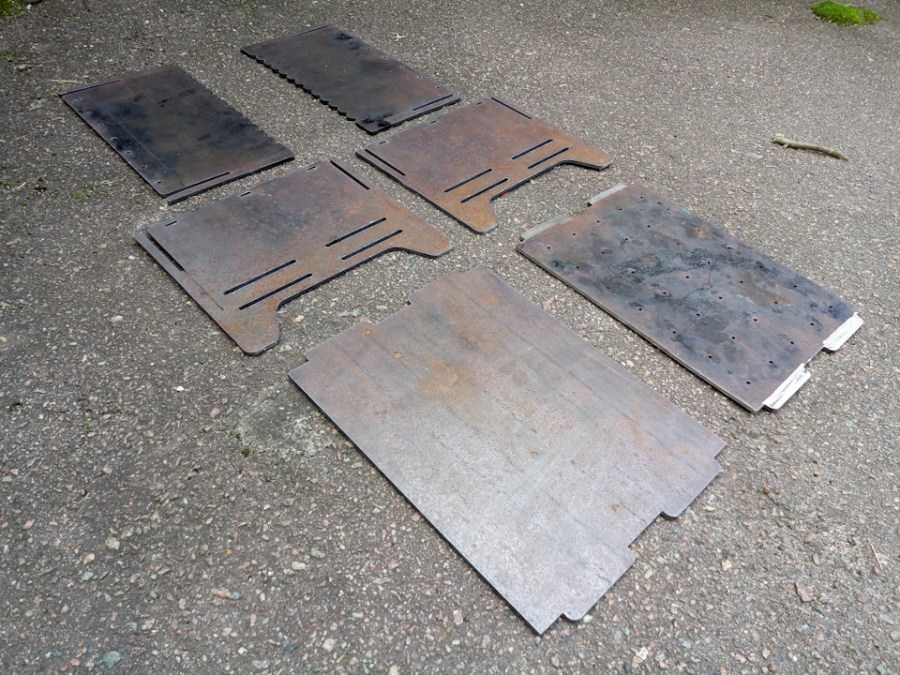

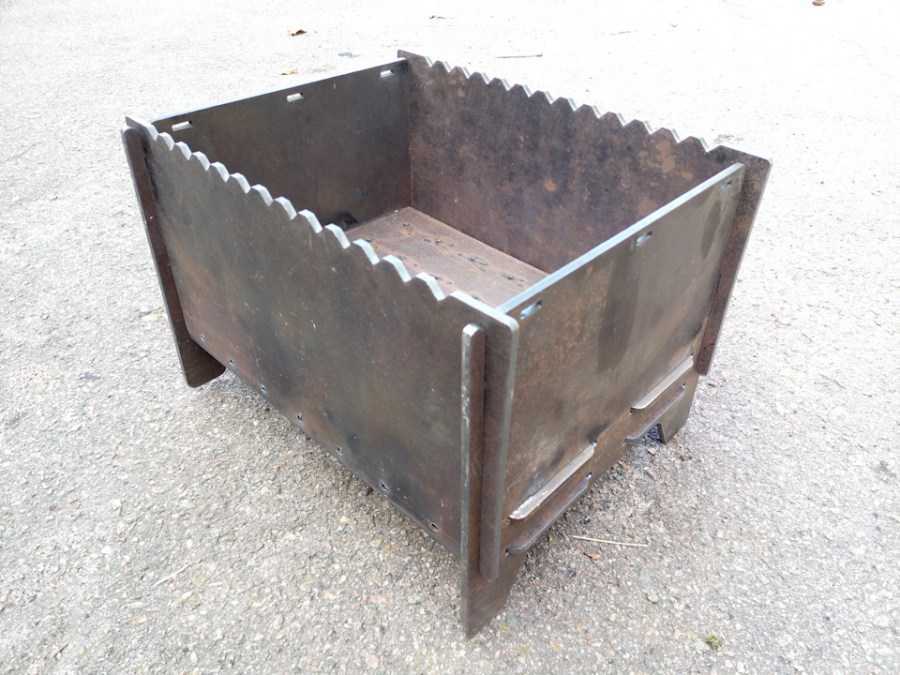

разборными.

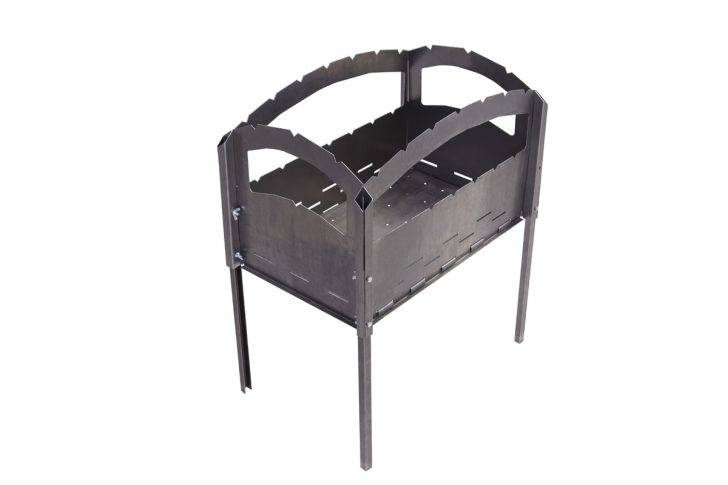

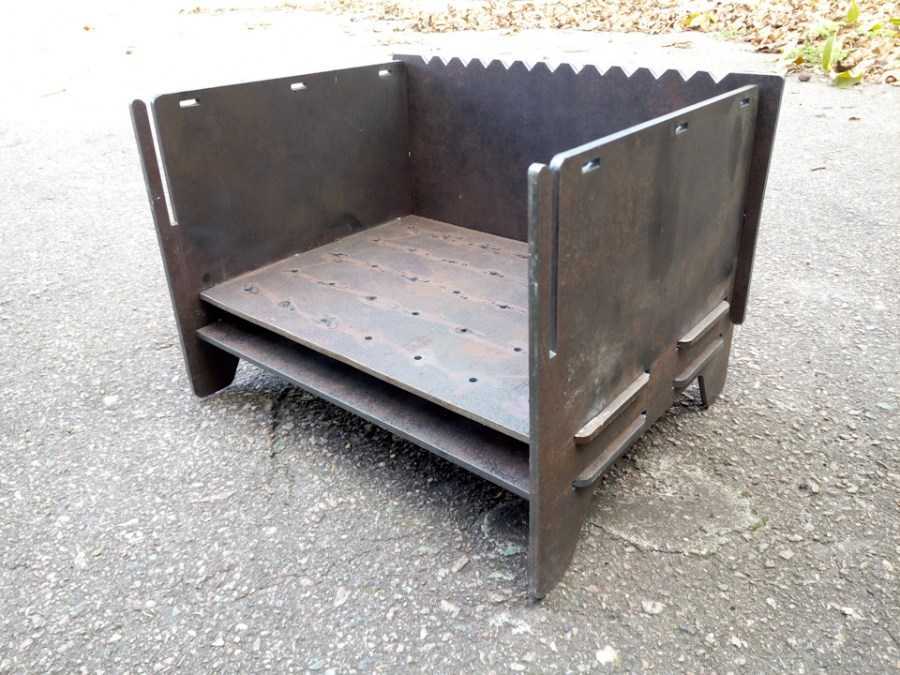

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

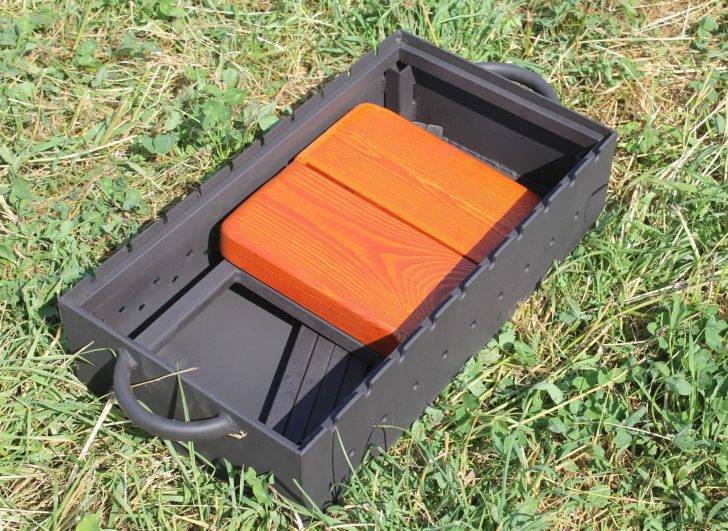

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

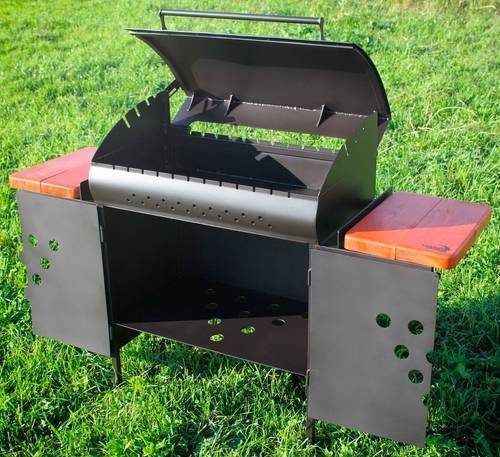

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

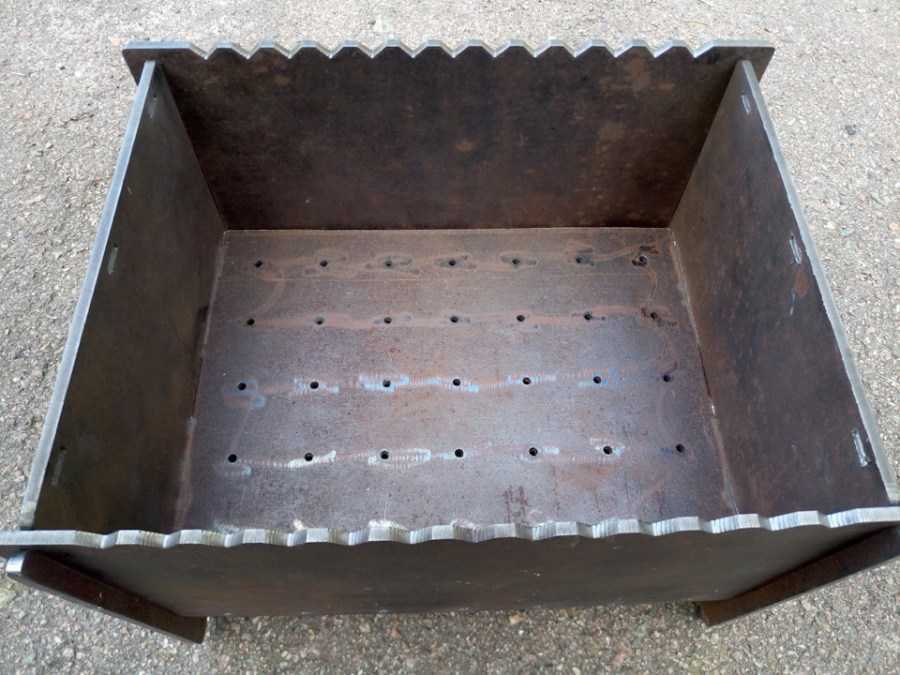

Мангал из тонкого металла

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем  готовый короб мангала.

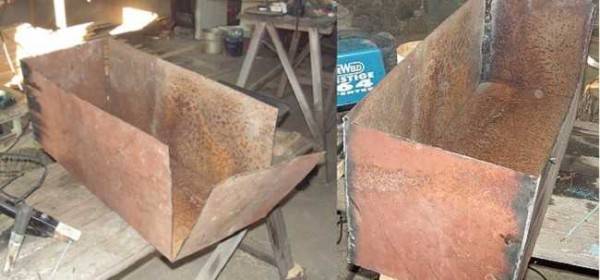

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность  работы такая:

  • свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
  • к нему привариваете дно, и после — стенки.

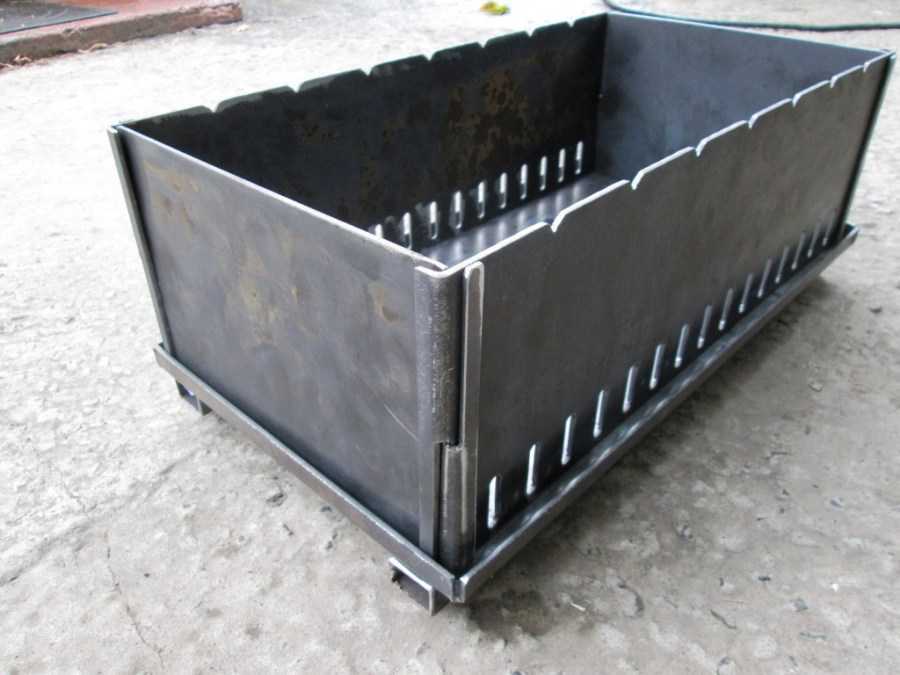

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

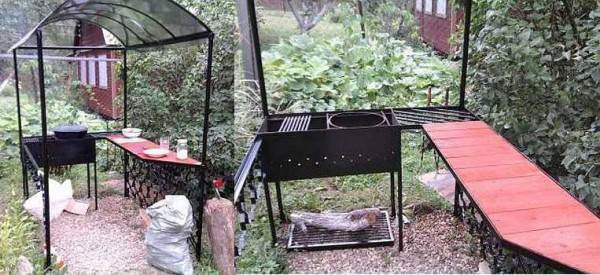

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если вам интересны мангалы, которые быстро изготавливаются и не требуют особых навыков, обратите внимание на мангалы из газовых баллонов

Какие инструменты и материалы потребуются

Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.

Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.

Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:

  • подстольем;
  • рабочей поверхностью;
  • решеткой;
  • регулируемым поддувалом;
  • крышкой.

Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат;
  • электроды;
  • болгарка;
  • дрель и сверла по металлу;
  • уровень;
  • карандаш;
  • рулетка;
  • ножницы по металлу;
  • лист металла;
  • металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.

Преимущества вертикального мангала

Вертикальный мангал обладает рядом преимуществ перед традиционной жаровней:

  • Компактность. Конструкция занимает меньше места при большем КПД.
  • Большая производительность в сравнении с обычными моделями. Можно приготовить больше продуктов с тем же количеством углей.
  • Возможность готовить различные продукты одновременно, например, курицу и свинину, расположив шампура с разных сторон, при этом запахи не перемешаются.
  • Возможность менять расстояние от шампура до жаровни.
  • Нет необходимости постоянно следить за шашлыком, потому что жир с продуктов не капает на угли, образуя открытый огонь.
  • Мясо не пропитываются вредными продуктами горения, образующимися в обычном мангале при попадании сока и жира на угли, а также при использовании жидкостей для розжига.
  • Можно начинать готовить сразу после розжига.

Преимущества мангала с боковой жарочной поверхностью перед традиционным очевидны: он обладает всеми достоинствами классических версий, при этом исключены их недостатки.

Среди незначительных недостатков эко-мангала можно отметить:

  • возможно более высокая стоимость по сравнению с классическим;
  • верхние куски мяса оказываются менее прожаренными, чем нижние, что связано с оседанием прогоревшего угля;
  • нижние куски мяса сильней пропитаны жиром, потому что на них стекает сок с верхних кусков.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

  • каустическую соду;
  • серную кислоту, разведённую до 5% концентрации;
  • хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Используемые для покраски составы должны быть жаростойкими

Преимущества и недостатки

Достоинства и недостатки металлических мангалов напрямую зависят от материала, из которого они выполнены и его толщины. Остановимся подробнее на самых популярных разновидностях.

Мангал из железа

Выбор железных мангалов велик

Они различаются по своему функционалу, поэтому очень важно с самого начала определить, для чего вам нужна жаровня. Если вы планируете использовать изделие в походах и во время пикников на природе, то стоит приобрести разборные модели, выполненные из тонкостенного металла

Они имеют малый вес, легко собираются и разбираются, считаются простыми в транспортировке и хранении.

Желательно развести костер в другом месте, а по мере прогорания топлива переложить угли в мангал. Кроме того, подобные модели имеют ограниченную длину, что не позволяет одновременно готовить шашлык для большой компании.

Мангалы с толстыми стенками стоят дороже, чем тонкостенные. Они имеют больший вес, их сложно перемещать. Достоинства тоже очевидны: такие мангалы отличаются устойчивостью к высоким температурам, они не прогорают, хорошо нагреваются и долго держат тепло, обеспечивая равномерное и быстрое приготовление мяса.

Чугунные мангалы также имеют большую популярность среди дачников и собственников частных домов.

Этот материал обладает целым рядом достоинств:

  • быстрый нагрев и длительное удержание тепла;
  • эстетичный дизайн (модели часто украшают коваными элементами);
  • долговечность (мангалы из чугуна могут служить до 100 лет и передаваться из поколения в поколение);

  • отсутствие посторонних ароматов в готовящемся блюде;
  • возможность работы в качестве духовки и обеспечение прожарки самого высокого качества;
  • устойчивость к перепадам температур, влаге и другим неблагоприятным факторам внешней среды;
  • отсутствие склонности к появлению коррозии.

Недостатки тоже существенны:

Такие модели, как правило, производятся на заказ и имеют довольно высокую стоимость. Они также отличаются большими габаритами и внушительным весом.

Нержавейка

Модели из нержавеющей стали относятся к эконом-вариантам, которые отличаются довольно низкой стоимостью. Однако цена – это, пожалуй, единственное достоинство таких изделий.

Недостатки столь существенны, что делают нецелесообразной всю экономию:

  • Нержавейка быстро прогорает, деформируется и покрывается трещинами под воздействием жара.
  • Плохо удерживает тепло – это приводит к увеличению расхода топлива, да и времени на приготовление шашлыка тратится гораздо больше.
  • Недолгий срок использования – изделия из нержавейки служат не более 2 сезонов, а при частом применении их хватает всего на одно лето.

Правильный размер мангала для различных способов жарки мяса

Технология приготовления мяса предъявляет определённые требования к габаритам и конструктивным особенностям. Какие габариты будут правильным, будет зависеть от:

  • температуры обработки;
  • используемого инвентаря.

Предлагаем познакомиться с общими рекомендациями по выбору геометрических параметров конструкции на шампурах и с решётками барбекю.

Способ жарки может отличаться ФОТО: i.ytimg.com

Габариты модели для шашлыка на шампурах

При проработке схемы и выборе размера мангала для шашлыка из металла определяют оптимальную длину, ширину и глубину с учётом геометрических параметров шампуров, которыми планируют пользоваться. Если семья большая, стоит выбрать модель длиной около 1 м, чтобы иметь возможность одновременно жарить мясо на 10 шампурах.

Стандартная ширина 30–40 см. Этого достаточно, чтобы поместилось 6 – 8 кусочков мяса. Увеличение параметров неэффективно. На большинстве чертежей мангала для шашлыка считается оптимальной глубина 15 см.

Для каждого шампура предусматривается отдельное место ФОТО: pechi-kamin.ru

Модели с решетками для барбекю

Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей. В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.

Габариты решётки – основной параметр ФОТО: cdn.lifehacker.ru

Сделай сам

Что и говорить! Собственноручно приготовленное на природе мяско – что может быть вкуснее? Если еще и мангал собственного изготовления, то это не останется незамеченным.

Зачастую купленной в магазине жаровни не хватает даже на один шашлычный сезон. В продаже встречаются и удобные, надежные мангалы из нержавейки, но стоимость таких изделий очень велика.

Поэтому самодельный мангал будет оценен по достоинству. Идеи для создания мангала собственными руками можно посмотреть на фото в этой статье.

Если есть знания и опыт в работе с металлом, набор необходимых инструментов, то сделать переносной мангал не составит труда. Идеальный походный мангал должен обладать рядом качеств.

Он должен быть:

  • надежным;
  • легким;
  • компактным в собранном виде;
  • иметь простую конструкцию сборки.

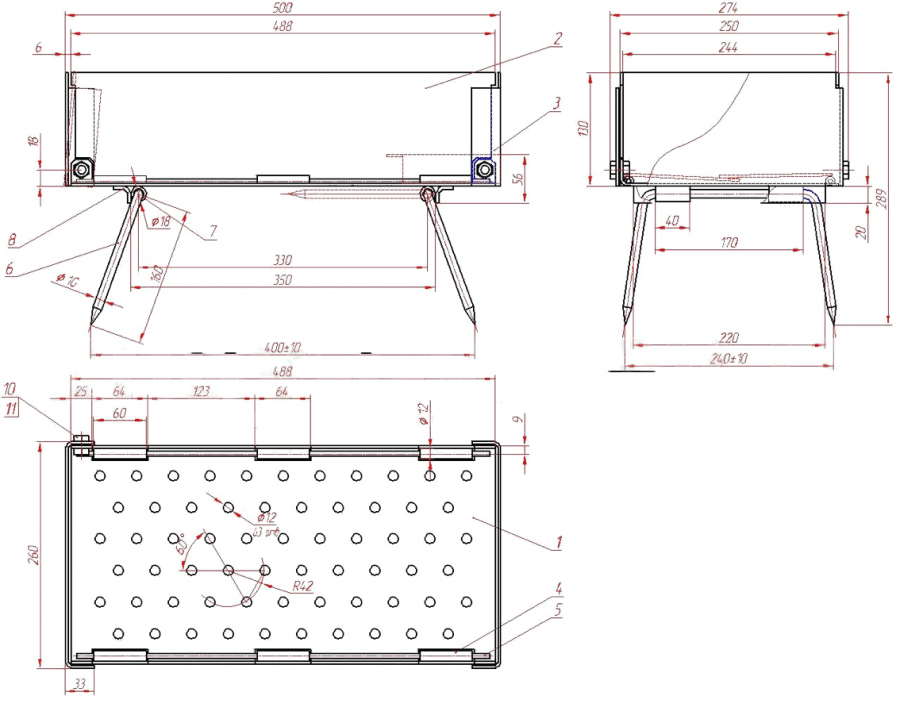

В первую очередь нужно подготовить чертеж будущей конструкции. Можно использовать и уже готовые чертежи, однако далеко не факт, что полученный результат оправдает ожидания.

Поэтому лучше сделать чертеж самостоятельно, тем более это не так уж сложно. Тут нужно продумать каждую деталь и все предусмотреть.

Чтобы мангал можно было легко и быстро собирать и разбирать, он должен состоять из минимального количества деталей (см. фото).

С другой стороны, все детали должны быть небольшими, чтобы в разобранном виде его можно было легко транспортировать.

Фото:

Лучше сразу подумать, в чем будет удобно его перевозить. Можно приспособить под эту цель старый чемодан или дипломат, рюкзак, спортивную сумку или даже небольшой плоский ящик.

Исходя из выбранной формы переноски, нужно думать над габаритами мангала.

Так как кроме самого мангала переносить придется и шампура, решетку для гриля, угли, маринованное мясо, посуду и приспособления, то чем меньше жаровня будет занимать места в сложенном виде – тем лучше.

Оптимальный вариант – это когда его можно будет уложить в ящик размерами 60*30*5 см.

Если мангал будет только перевозиться в багажнике и не носиться в ручную, то длину упаковки можно увеличить до метра. Остальные величины менять нежелательно.

В собранном виде короб мангала должен быть размерами не меньше чем 60*30 и 15 м в высоту. Можно изготовить немного больше, а вот меньше не стоит. На таком мангале должно одновременно помещаться не менее шести шампуров.

Из какого металла лучше сделать мангал?

Из любого, который будет соответствовать заявленным требованиям:

  • металл должен быть легким;
  • прочным;
  • устойчивым к образованию ржавчины и коррозии;
  • иметь высокую температуру плавления;
  • нетоксичным.

Наибольшим спросом пользуются мангалы из нержавейки, так как характеристики этого металла отвечают всем необходимым нормам. Сам разборный мангал можно делать из листов металла толщиной в 2-3 мм.

Если лист металла для его изготовления будет тоньше, то велика вероятность его деформации, а если сделать толще, то изделие получится слишком тяжелым.

Видео:

Так как больше всего от контакта с огнем страдает днище мангала, то его имеет смысл сделать из пятимиллиметровой нержавейки.

Кроме нержавейки, для изготовления мангала подойдут и листовое железо, и сплавы тугоплавких металлов. Главное, чтобы характеристики листа металла отвечали вышеперечисленным качествам.

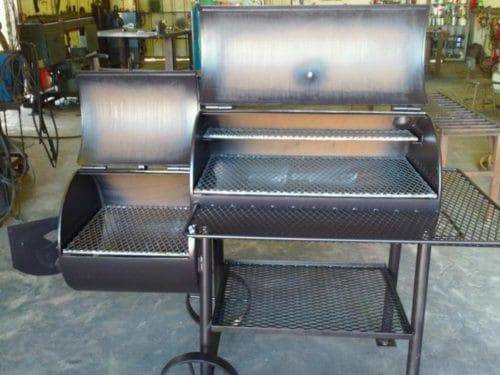

Мангал-коптильня из 2 баллонов из-под газа

Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.

Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона

Начинают с изготовления дымогенератора.

Делать так:

  1. Из баллона нужно сделать маленький резервуар. Отпилить часть до кольца и нижнюю часть распилить пополам. Потом нужно приварить верхнюю и нижнюю детали друг к другу.
  2. Распилить​верх для формирования крышки, посадить ее на петли.
  3. К верхней части крышки изнутри приварить рейку, чтобы ее не повело. Наварить полосы по краям крышки, чтобы уменьшить прохождение воздуха и для плотного прилегания.

Вниз наварить уголки, чтобы сделать ровное дно для равномерного слоя угля.
Вварить днище, вырезать окошко для состыковки с мангалом.
Приварить отпиленную маленькую часть.
Прикрутить ручку.

Второй баллон распиливать так:

Срезать деталь для крышки.

  • Вырезать окошко для поддува.
  • Наварить уголок над окошком во всю длину баллона.

Сделать прорези на свободном краю, с обратной стороны просверлить дырки для шампуров.

Внутри сделать ограничительные заслонки, если нужно использовать мангал на маленькую порцию шашлыков. Для этого сделать направляющие и приварить.

Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.

Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.

Post Views: Статистика просмотров
4 429

Процесс изготовления

Перед началом работы следует подготовить материал для будущего изделия:

  • листы металла 28х25 см 2 шт., 24х25 см 2 шт.,54х28 см 1 шт.;
  • трубки из металла длиной 70 см 4 шт.;
  • электроинструмент: дрель, болгарка, сварочный аппарат.

Далее следует четко следовать рекомендациям пошаговой инструкции, как сделать собственный мангал:

  1. На деталях будущей конструкции нужно предварительно наметить места скрепления деталей и последующего сваривания.
  2. При помощи болгарки и дрели сделать зазоры для шампуров и отверстия для воздуха.
  3. Соединение частей конструкции. Мангалы из металла могут изготавливаться разными способами: при помощи болтов, соединением при помощи пазов ( разборные модели), посредством сварки. Самым лучшим вариантом считается сварка. Она легко противостоит перепадам температур и делает изделия более прочными. Детали при помощи сварочного аппарата фиксируются по разметкам, затем тщательно провариваются по швам. Чтобы конструкция была более прочной, можно использовать при сварке металлические уголки.
  4. Приваривание ручек и ножек. Ножки можно сделать с резьбой, чтобы их можно было отвинчивать. Это позволит сделать удобным хранение изделия и его перевозку.

Существуют более простые варианты металлических мангалов. Например, можно изготовить конструкцию из цельного листа металла, согнув его по необходимой форме. В этом случае нужно будет проварить только торцы. Интересный вариант представляет собой мангал из газового баллона.

Как сделать круглый мангал из металла своими руками

Простой круглый металлический мангал можно сделать из бочки. Для этого нужна емкость длиной 80 см, диаметром 60 см. Предварительно ее очищают, красят жаростойкой, черной краской.

На бочку при помощи линейки наносят метки. Затем сверлом 6 мм просверливают отверстия с каждой стороны.

Бочку выбирают из прочного толстого металла

В них крепят петли для крышки на болты такого же диаметра. Расстояния между отверстиями должны совпадать с петельными.

Верхнюю часть бочки отпиливают болгаркой. Конструкцию устанавливают на деревянные или металлические ножки, их лучше вкопать в землю, укрепить.

Отпиленную часть бочки крепят к основанию петлями, так получается крышка. Внутри бочки устанавливают сетку для барбекю, подходящую по размерам.

По бокам жаровни оставляют свободное пространство, в него закладывают древесные щепки или угли

Достоинство такой конструкции в том, что ее можно сделать переносной, закрыть на зиму и оставить в гараже или беседке. Круглый металлический мангал с крышкой, сделанный своими руками прослужит не один год.

Самодельную жаровню можно видоизменять, оборудовать дополнительными полками, столешницей. Особо мастеровые хозяева делают круглый мангал с вытяжкой своими руками, как показано на фото.

Из конструкции с трубой легко получить коптильню для дачного участка

В днище бочки делают отверстие нужного размера и вкручивают в него металлическую трубу, которая служит вытяжкой. Продукты в такой жаровне получаются «с дымком».

Мангал из газового баллона

По своей сути газовый баллон – это та же бочка, и мангал из него делают по тому же принципу. Его даже не нужно специально покупать – подойдет старый цилиндрический баллон из-под пропана объемом 50 литров. А из баллона на 27 литров получится отличный мобильный мангал, который можно возить с собой в багажнике.

Особое внимание удели мерам предосторожности – не спеши резать баллон, даже если газа внутри уже нет, потому что там все равно остается конденсат, остатки пропана и давление. Сначала открути вентиль, опустоши баллон, наполни его водой, переверни на бок и оставь так хотя бы на пару часов.Еще одно преимущество баллона перед бочкой – наличие почти готового вывода для дымохода. Просто отрежь вентиль, обработай края и привари трубу на это место

Если планируешь использовать мангал с открытой крышкой, то дымоход и вовсе не обязателен!

Просто отрежь вентиль, обработай края и привари трубу на это место. Если планируешь использовать мангал с открытой крышкой, то дымоход и вовсе не обязателен!

Мангал-коптильня из 2 баллонов из-под газа

Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.

Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона

Начинают с изготовления дымогенератора.

Делать так:

  1. Из баллона нужно сделать маленький резервуар. Отпилить часть до кольца и нижнюю часть распилить пополам. Потом нужно приварить верхнюю и нижнюю детали друг к другу.
  2. Распилить​верх для формирования крышки, посадить ее на петли.
  3. К верхней части крышки изнутри приварить рейку, чтобы ее не повело. Наварить полосы по краям крышки, чтобы уменьшить прохождение воздуха и для плотного прилегания.
  4. Вниз наварить уголки, чтобы сделать ровное дно для равномерного слоя угля.
  5. Вварить днище, вырезать окошко для состыковки с мангалом.
  6. Приварить отпиленную маленькую часть.
  7. Прикрутить ручку.

Второй баллон распиливать так:

Срезать деталь для крышки.

  • Вырезать окошко для поддува.
  • Наварить уголок над окошком во всю длину баллона.

Сделать прорези на свободном краю, с обратной стороны просверлить дырки для шампуров.

Внутри сделать ограничительные заслонки, если нужно использовать мангал на маленькую порцию шашлыков. Для этого сделать направляющие и приварить.

Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.

Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.

Post Views: Статистика просмотров 1 780

Особенности

Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.

Это объясняется несколькими признаками.

Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.

Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.

Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.

Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

  1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
  2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

  • крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
  • под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
  • опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

  1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;

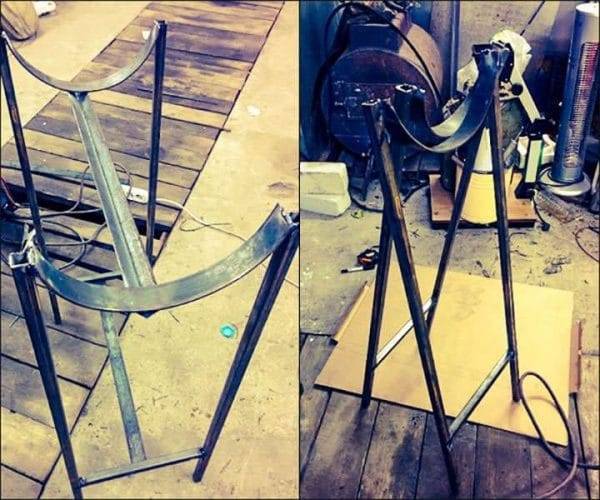

  2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

  • крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

  • изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
  • вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
  • ножки – уголок либо профильная труба.

Пара чертежей для примера:

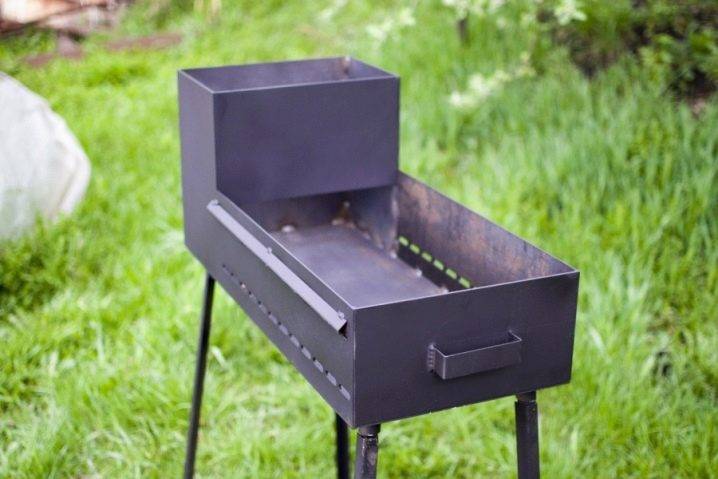

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
