Самостоятельная постройка крыши с двумя скатами для бани

Крыша каркасной бани

Если вы строите каркасную баню, то при изготовлении крыши также существуют некоторые нюансы, которые важно учитывать. Стоит заметить, что при таком строительстве лучше всего строить двускатную конструкцию с наклоном 20–23°

Это позволит атмосферным осадкам не задерживаться на кровле, а быстро сходить. Так, на стены будет опираться стропильная система крыши каркасной бани. Стропила изготавливаются из доски 150×40 мм. Вверху стропила будут опираться на коньковый брус, а внизу на каркас стен. Обрешетка изготавливается из доски 150×25 мм с шагом в 300 мм.

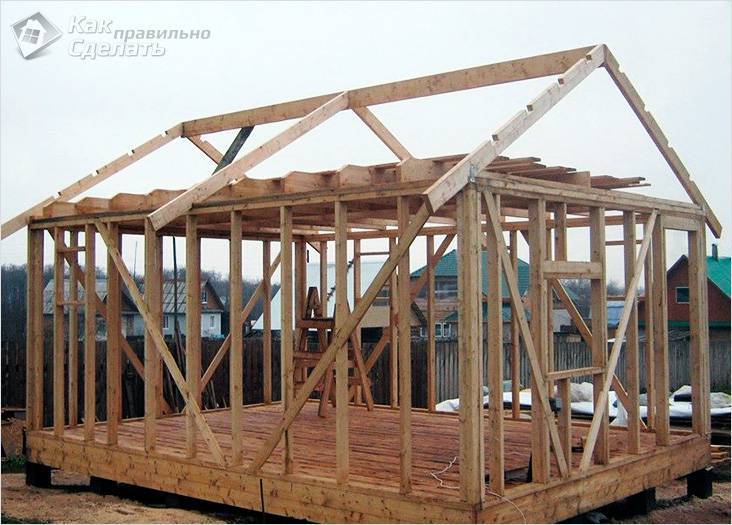

Строительство каркасной бани

Непосредственно перед монтажом кровельного материала укладывается теплоизолирующий слой, а также гигроскопичная гидроизоляционная пленка ПВХ. Сверху нее прибиваются рейки для формирования воздушного зазора. Шаг деревянной обрешетки выбирается в зависимости от выбранного кровельного материала. Например, для металлочерепицы шаг обрешетки может быть 200–350 мм.

Для строительства крыши каркасной бани, лучше всего изготавливать стропильную конструкцию на земле на ровной поверхности. После этого ее необходимо будет поднять на торцы стен и закрепить.

Обустройство бани теплоизоляцией

Для того чтобы рассчитать крышу для бани как можно лучше, не забудьте при размещении элементов предусмотреть оптимальные расстояния для утепления ее изнутри. Плиты теплоизоляции укладывают между балками. Просветы и стыки между плитами можно задуть монтажной пеной.

Стоит также не забыть и об утеплении фронтонов. В первую очередь они должны быть обиты с внутренней стороны влагоотталкивающей пленкой, после чего закрепляется обрешетка. Можно воспользоваться и профилем из алюминия. Далее крепить слой утеплителя, а следом – пароизоляцию. В месте соединения скатов и фронтонов пароизоляцию кладут внахлест и скрепляют скотчем. Если потребуется, крышу с внутренней стороны можно обшить вагонкой, простыми досками или фанерой.

Обзор видов

В процессе строительства бани возникнет вопрос о выборе вида кровли. Это один из главных элементов постройки, поэтому к нему предъявляются особенные технические требования. Форма крыши для бани может быть:

  • односкатной;
  • двускатной;
  • многоскатной.

Каждый из перечисленных вариантов имеет свои особенности, которые следует учитывать при строительстве. В настоящее время наиболее распространены первые 2 вида.

Внешний вид односкатной бани представляет собой плоскость, расположенную под наклоном 10-20 градусов. Такая кровля не имеет конька. Постройка односкатной крыши не вызывает сложностей, сделать ее можно довольно быстро. Значительным преимуществом будет являться также то, что этот вариант наиболее бюджетный и требует минимальных финансовых затрат.

Такой вид крыши будет оптимальным для небольших помещений или бань, находящихся в непосредственной близости или прилегающих к дому. Единственный недостаток состоит в том, что за счет образовавшегося угла в значительной мере будет сокращено чердачное пространство. А также по теплосберегающим свойствам она будет уступать иным видам кровли.

Стандартной для бани считается двускатная кровля. Она эффективно выполняет свое предназначение и проста в изготовлении. Затраты на такую крышу также невелики – нужно лишь выбрать качественный материал. Двускатная кровля отличается расположением конька. Он может находиться ровно посередине или смещаться в какую-либо сторону. Такая крыша не подойдет для маленьких помещений, будет смотреться громоздко и не очень уместно. Для стандартных или больших бань двускатная кровля – оптимальный вариант.

Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

Крыша с висячими стропилами

Варианты устройства стропильной системы двускатной крыши бани

Вентилирование

В простых неутепленных кровлях дополнительные меры по вентиляции не принимаются (исключение – пространство между обрешеткой и металлическими покрытиями), в отличие от помещений бани (а именно – заложения естественных продухов или щелей в полах для поступления свежего воздуха снизу и отверстий в верхних зонах для вывода отработки или пара).

Отказ от вентилирования недопустим – даже самая дорогая и надежная пароизозяция не защищает утеплитель от горячего пара и банной влаги.

В помещениях парных особое внимание уделяется верхней зоне – при отсутствии возможности заложения горизонтального потолка внутренняя обшивка кровли должна быть продуваемой и монтироваться с отступом от паробарьера не менее 5 см (для сравнения – в жилых домах вентзазор закладывается в пределах 2 см). В идеале это помещение проветривается принудительно

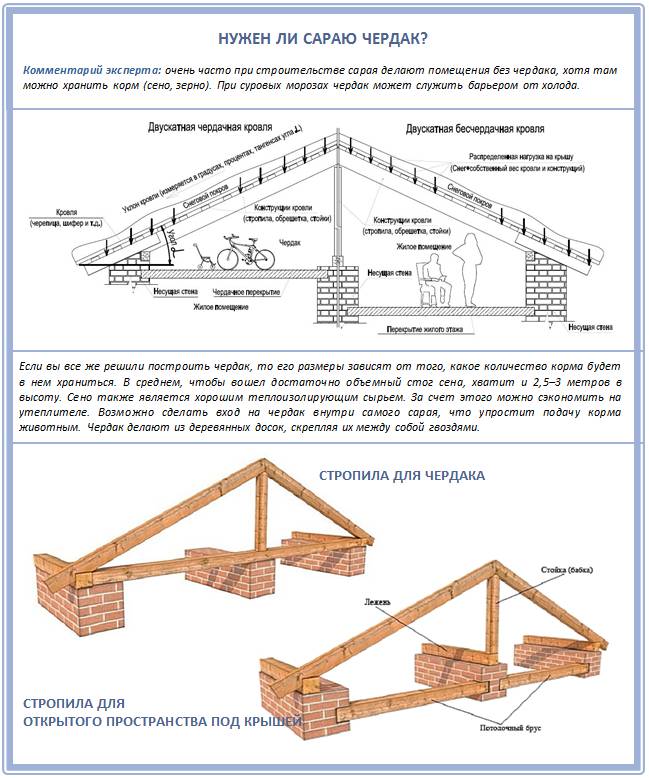

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Преимущества и недостатки двускатной крыши в бане

Перед установкой двускатной крыши необходимо изучить ее функциональные недостатки и преимущества. Это позволит избежать неприятных сюрпризов в будущем.

Среди основных достоинств крыши с двумя скатами можно выделить:

  1. Хорошая теплоизоляция потолка банного помещения
  2. Пространство между потолком и крышей можно обустроить под чердак. На нем удобно хранить веники, мочалки и другие принадлежности для бани.
  3. При постройке двускатной крыши не требуются сложные технологические решения.
  4. Если правильно установить конструкцию, ей долгое время не потребуется ремонт и дополнительный уход. Ведь на крыше не будут скапливаться осадки. Снег с нее легко можно убрать длинной палкой, лопатой или специальным приспособлением. А дождь без труда самостоятельно будет скатываться с поверхности.
  5. Внешний вид строения с двумя скатами выглядит наиболее уютно и аккуратно.

Помимо функциональных и полезных преимуществ, у двускатной крыши есть один недостаток.

И если в проекте запланировано большое банное помещение, для нее понадобится много материала. Это может значительно «ударить» по бюджету.

Важно! От размера бани будет зависеть угол наклона и высота крыши

Дополнительные вопросы

Как построить дом с баней под одной крышей

О том, как построить дом с баней под одной крышей рассказывается вот в этой статье, которую вы тоже найдете на нашем сайте.

Баня от фундамента до крыши своими руками

А вот на этот вопрос одной статьей не ответишь. Ниже — список статей, которые могут пригодиться тому, кто решил построить баню от фундамента до крыши своими руками:

  • о фундаменте
  • расчет фундамента
  • инструкции по самостоятельному созданию фундамента
  • как залить фундамент
  • как построить баню из пеноблоков
  • как построить каркасную баню
  • брус или бревно — что лучше?
  • банное утепление
  • отдельно — утепление потолка
  • отдельно — утепление стен
  • отдельно — утепление пола
  • отдельно — утепление крыши
  • как сделать вентиляцию
  • банные двери
  • банные окна
  • банные полки
  • прочая банная мебель

***
Что ж, то, что можно было сказать в масштабах статьи, сказано. Книги, способные прояснить многие моменты, связанные с устройством и возведением кровли, можно легко найти в интернете. Хотя начинать делать кровлю самому стоило бы, все-таки, с сарая.

Стропильная система

Каркас стропильной системы может выполняться двух типов:

  • Висячие. Стропила в подобных конструкциях верхушками соединяются друг с другом. Их нижние концы при этом соединяются с мауэрлатом. Они опираются на внешние несущие стены. На висячий стропильный каркас действуют 2 основные нагрузки – на прогиб и распирание. Для уменьшения распирающего действия, оказываемого на стропила, необходимо установить подкосы. Такой вариант применяется для небольших сооружений.
  • Наслонные стропила крыши для бани. Так называются стропила, которые опираются не только на внешние несущие стены, но и на внутренние. Планировка бани может подразумевать одну или две стены. Они-то и будут служить в качестве опоры для каркаса крыши. На них следует укладывать лежни и монтировать стойки, подпирающие стропила. Такой вариант годится для построек с большой площадью.

Внимание! Чтобы правильно выбрать детали каркаса, следует учитывать вес самой конструкции, перекрытий, выполненных на чердаке, и снеговую нагрузку в зимний период. Какой толщины будут стропила, следует решать исходя из длины ската и шагом стропил.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Установка своими руками пошагово

Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30.

Поэтапно процесс возведения состоит из следующих шагов:

  1. По периметру стен укладывают полосы толи или рубероида.
  2. Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
  3. Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30 = 1,5 м.
  4. С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
  5. Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
  6. Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
  7. В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
  8. По обрешётке укладывают гидроизоляцию.
  9. В данном примере в качестве кровельного материала используют профлист.

О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.

Обустройство кровельного покрытия

Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.

Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.

Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.

Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.

Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.

Стропильная система двухскатной крыши своими руками

Выбор конструкции двускатной крыши – наиболее важная часть подготовки. Прочность каркаса определяет не только ее устойчивость к весу снега и напору ветра, но и влияет на долговечность кровельных материалов.

Крутая крыша

Чем круче наклон ската – тем больше свободного пространства будет иметь чердачное или мансардное помещение. К тому же, при наклоне больше 50°, снег на крыше не будет залеживаться.

Соответственно, прочность стропил может быть меньше, а это позволит неплохо сэкономить на объеме используемых пиломатериалов. С другой стороны, слишком высокая крыша испытывает большое давление ветра, и может быть разрушена во время урагана.

Пологая крыша своими руками

Низкая двускатная крыша легко переносит сильный ветер, но имеет уменьшенную нагрузочную способность и критична к большому весу толстого слоя мокрого снега. Наиболее идеальным принято считать наклон ската 30°. Именно такой угол обеспечивает:

  • достаточную прочность,
  • баланс между давлением и подъемной силой ветра,
  • хорошее освещение плоскости крыши в зимнее время года.

Подбор угла наклона с учетом веса кровли

Вес кровли может составлять значительную часть общего веса крыши. Поэтому при проектировании конструкции каркаса учитываем также вес материала крыши.

Преимущества использования современных кровельных материалов

Планируя, как построить крышу дома своими руками, следует иметь в виду, что современная двускатная кровля отличается облегченным весом и простотой монтажа. Покрывать крышу металлочерепицей не в пример легче и быстрее, чем делать то же самое с устаревшим шифером. А укладка самоклеющейся мягкой рулонной битумной черепицы не только в разы быстрее, но и под силу самому неопытному человеку. К тому же, она очень эффективно глушит шум падающего дождя и града.

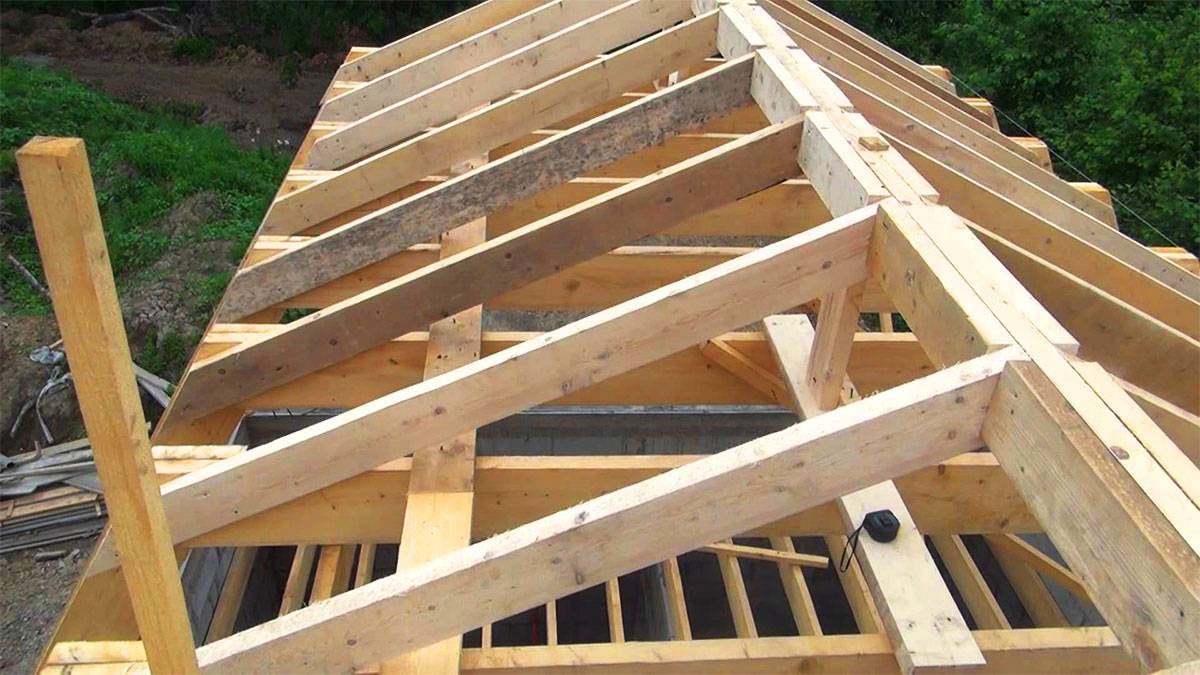

Как установить стропила на сруб – особенности технологии

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Частые ошибки и рекомендации

Основные проблемы возникают при:

  • выборе неправильного уклона ската (чаще всего – попытках экономии за счет заложения на бане пологой крыши при сильных осадках в регионе или без принятия доп.мер по их герметизации);
  • использовании пиломатериалов низкого качества, а именно – влажных, пораженных грибком или не прошедших обработку антисептиками и антипиренами;
  • попытках экономии на рулонных изоляционных материалах — бани не считаются ответственными постройками, но требования к защите утеплителя и конструкций в сравнении с жилыми домами у них даже ужесточаются, все материалы укладываются с нахлестом от 15 см с прихватыванием стыков скотчем;
  • нарушении требований пожарной безопасности при заложении дымохода — по нормам минимально допустимое расстояние до дерева составляет 38 см, защиту от возгорания обеспечивает металлические и асбестоцементные листы и кожухи, в идеале конструкция делается выносной и не проходит через кровлю.

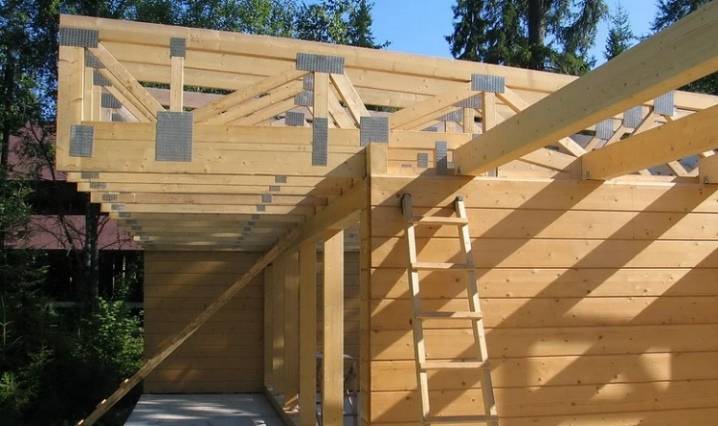

Монтаж ферм

Собранные фермы монтируются над потолочными балками. Для выравнивания по вертикали их временно подпирают распорками. В первую очередь монтируются крайние фермы. Для более четкой корректировки лучше всего воспользоваться отвесом, который привязывают к ригелю. На завершающем этапе конструкцию дополнительно укрепляют при помощи укосин.

После крайних стропил переходят к установке остальных ферм. По уровню они выравниваются таким же методом с соблюдением промежутков между фермами в 1 м. После закрепления всей системы стропил их соединяют козырьком, сделанным из двух длинных досок, которые закрепляются вверху с двух сторон кровли.

Отличительные черты конструкции

для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

  • За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.

  • За счет монтажа стоек. Этот вариант отличается от первого тем, что опорные стены делают одной высоты, а уклон ската крыши формируют за счет установки специальных стоек на одну из стен. Этот вариант экономит материал, однако, считается, что сделанная таим образом баня нуждается в утеплении и заделки щелей, так как хуже держит тепло.
