Автор канала «СараЙкинО» показал самодельную биогазовую установку, расположенную в перепелятнике
Состоит это устройство для переработки навоза и других отходов из батареи из 200-литровых бочек и труб. В перспективе планируется установить отдельную большую емкость. Это будет и проще, и объем будет больше. Это установка, с помощью которой мастер получает газ.
Здесь мы видим емкости, они установлены параллельно. В результате технологического процесса образуется газ, который выходит из этих бочек. Он проходит через систему фильтрации. Поступает в газгольдер. Представленном варианте используется камеры от большой машины. До этого была в использовании пленка 200 микрон. С двух сторон спаивалась и получался большой герметичный мешок.
Что необходимо для выработки биогаза? Для этого нужна любая большая емкость
Важно, чтобы она была чистая. Потому что в процессе получения топлива участвовать метановые бактерии
Они погибнут, если бочку, которую применить, будет из под мыла или другого химического вещества. Необходимая промыть либо обжечь.
Весь процесс проходит без доступа кислорода. Заполняем бочку на две трети. Третья часть остается пустой. Нижнюю часть наполняем пометом, разбавленным водой. Доводим до консистенции манной каши или кефира и заливаем. Также можно использовать ботву, ненужные плоды, овощи. Если заполняем травой, отходами в виде рыбы, необходимо обязательно добавить навоз или помет. Это требуется в качестве закваски. Верхняя часть остается полой для того, чтобы пузырьки, образующиеся в технологическом процессе, имели свободные места для заполнения.
Сделать переход на резьбу. Здесь не обязательно использовать металлические детали. Установлен кран. Дали отвод гибкого шланга в ведро с водой. Это может быть любая емкость, заполненная водой.
Для чего она нужна? Дело в том, что после запуска технологического процесса, в течение 1-3 месяцев, в зависимости от консистенции закладываемого состава, необходимо ждать начала выработки газа.
Если используется коровье навоз, то это завершится через 2 недели. Зависит это также от температуры. Чем оно выше, тем быстрее начнет выделяться газ.
Продолжение на видео с 5 минуты.
Вторая часть.
Ведущий канала «СараЙкинО» демонстрирует процесс заполнения биогазовой установки, сделанной своими руками. Сделаем пробу на поджог, посмотрим, как это выглядит. Для этого соединим уже вырабатывающие биогаз бочки между собой и подсоединим их к фильтрам.
С чего мы начнем? Сначала, перед тем как заполнить установку, берется бочка. Ведущий отмечает, что бочка – это не лучший вариант. Хотелось бы большую емкость, но так как нет пока средств на это дело, приходится довольствоваться тем, что, как говорится, Бог послал.
Итак, берем пустую бочку. Она должна быть мало того что пустая, но и без всяких химических средств внутри, то есть чистая. Либо обожженная внутри, либо промытая хорошо. Чтобы не было внутри никакого остатка от мыла, моющих средств, каких-то химикатов, которые способны убить метановые бактерии.
После того, как бочка готова, производится ее заполнение.
Кстати, иногда задается вопрос: зачем два отверстия в бочке. Бочки идут изначально как бы с двумя отверстиями, но они, кстати, оба и необходимы. Для чего? Когда будем сливать уже готовое биоудобрение вот с этого большого отверстия, то откроем маленькое – туда будет попадать воздух и будет легче сливать.
Начнем заполнять. Заполняется следующим образом. Сначала берется пятилитровая бутыль, отрезается дно и откручивается, естественно, крышка. Вставляется в бочку. Получилась большая лейка.
Заполняется установка исключительно пометом перепелиным, без всякого там навоза коровьего, травы и прочее. Дополнительные компоненты это тема отдельного разговора – это уже эксперименты. В данном случае используется только помет перепелов. Больше ничего, помет и вода. Набираем полведра помёта перепелиного. Он вперемежку, сухой и влажный.
Далее, эти полведра разбавляем водой. Вода прямо из-под крана, не отстоянная, ничего. Всё отлично работает, не надо ее отстаивать. Хотя, честно говоря, не у всех так может получиться. В зависимости от щедрости «Водоканала», если они много хлорки в воду добавляют, может и необходимо отстаивать. Но у нас с этим вроде проблем не было, всё работает.
Разбавили водой и сейчас необходимо дать чуть-чуть постоять, раскваситься. Затем взять палку какую-либо и хорошо перемешать, чтобы получилась такая однородная масса, напоминающая кефир или манную кашу. Лучше делать жиже, гуще немного хуже. Делать жиже надо для того, чтобы не образовывалась внутри ёмкости на поверхности корка, препятствующая выходу газа.

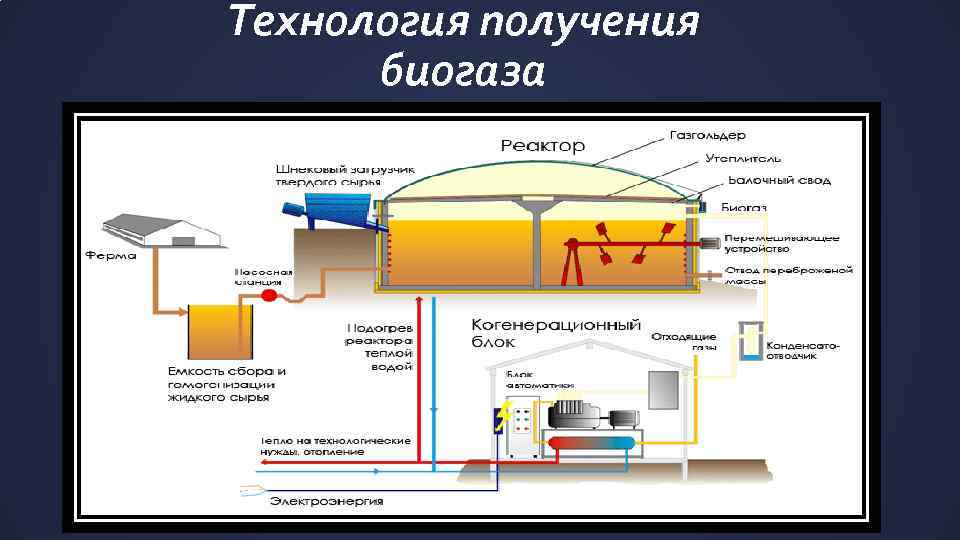

Типы биореакторов
Установки для производства биогаза различаются по типу загрузки сырья, сбору полученного газа, размещению реактора относительно поверхности земли, материала изготовления. Бетон, кирпич и сталь являются наиболее подходящими материалами для строительства биореакторов.
По типу загрузки различают биоустановки, в которые загружается заданная порция сырья и проходит цикл переработки, а затем полностью выгружается. Выработка газа в этих установках нестабильна, зато в них можно загружать любые виды сырья. Как правило они имеют вертикальное расположение и занимают мало места.
В систему второго типа ежедневно подгружается порция органических отходов и выгружается равная ей по объему порция готовых ферментированных удобрений. В реакторе всегда остается рабочая смесь. Установка так называемой непрерывной загрузки стабильно вырабатывает больше биогаза и пользуется большой популярностью у фермеров. В основном эти реакторы расположены горизонтально и удобны при наличии свободного места на участке.
Выбранный тип сбора биогаза определяет конструктивные особенности реактора.
- баллонные системы состоят из резинового или пластикового термостойкого баллона, в котором совмещены реактор и газгольдер. Преимущества этого вида реакторов – простота конструкции, загрузки и выгрузки сырья, легкость очистки и транспортировки, малая стоимость. К минусам можно отнести небольшой срок службы, 2-5 лет, возможность повреждения в результате внешних воздействий. К баллонным реакторам относятся и установки канального типа, которые широко используются в Европе для переработки жидких отходов и сточных вод. Такой резиновый верх эффективен при высокой температуре окружающей среды и отсутствии риска повреждений баллона. У конструкции с фиксированным куполом полностью закрытый реактор и компенсирующая емкость для выгрузки шлама. Газ скапливается в куполе, при загрузке очередной порции сырья переработанная масса выталкивается в компенсационную емкость.
- Биосистемы с плавающим куполом состоят из монолитного биореактора, расположенного под землей и подвижного газгольдера, который плавает в специальном водяном кармане или прямо в сырье и поднимается под действием давления газа. Преимуществом плавающего купола является легкость эксплуатации и возможность определения давления газа по высоте поднятия купола. Это отличное решение для крупной фермы.
- При выборе подземного или расположения установки над поверхностью, нужно учитывать уклон рельефа, что облегчает загрузку и выгрузку сырья, усиленную теплоизоляцию подземных конструкций, которая защищает биомассу от суточных колебаний температуры и делает процесс брожения более стабильным.
Конструкция может оснащаться дополнительными устройствами для подогрева и перемешивания сырья.

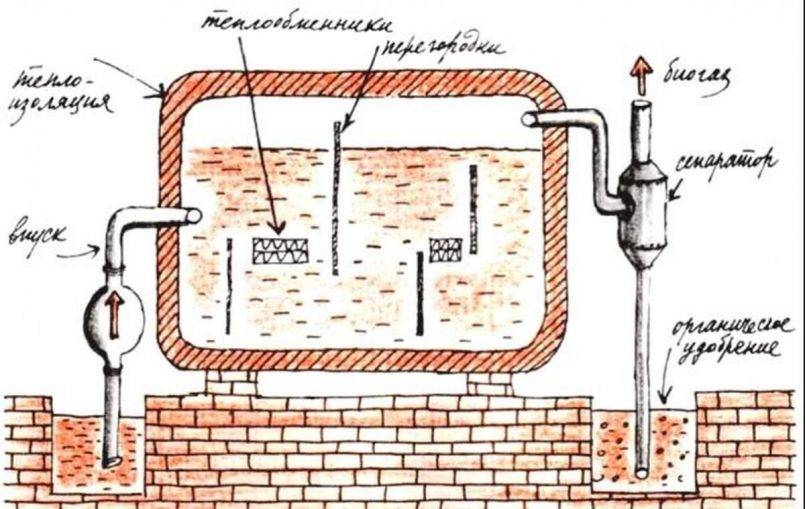

Биореактор
К емкости для переработки навоза предъявляются довольно жесткие требования:
Она должна быть непроницаемой для воды и газов. Водонепроницаемость должна действовать в обе стороны: жидкость из биореактора не должна загрязнять почву, а подземные воды не должны изменять состояние сбраживаемой массы.
Биореактор должен обладать высокой прочностью. Он должен выдерживать массу полужидкого субстрата, давление газа внутри емкости, действующее снаружи давление грунта
В общем, при строительстве биореактора необходимо уделить особое внимание его прочности.
Удобство обслуживания. Более удобные в использовании цилиндрические емкости — горизонтальные или вертикальные
В них перемешивание можно организовать по всему объему, в них не образуется застойных зон. Прямоугольные емкости проще в реализации при строительстве своими руками, но в них в углах часто образуются трещины, там же застаивается субстрат. Перемешивать его по углам очень проблематично.
Все эти требования по строительству биогазовой установки должны выполняться, так как они обеспечивают безопасность и создают нормальные условия для переработки навоза в биогаз.
Из каких материалов можно сделать
Стойкость к агрессивных средам — это основное требование к материалам, из которых можно сделать емкость. Субстрат в биореакторе может иметь кислую или щелочную реакцию. Соответственно материал, из которого изготавливают емкость, должен хорошо переносить различные среды.
Этим запросам отвечают не так много материалов. Первое что приходит на ум — металл. Он прочен, из него можно сделать емкость любой формы. Что хорошо, что использовать можно готовую емкость — какую-то старую цистерну. В этом случае строительство биогазовой установки займет совсем немного времени. Недостаток металла — он вступает в реакцию с химически активными веществами и начинает разрушаться. Для нейтрализации данного минуса металл покрывается защитным покрытием.
Отличный вариант — емкость биореактора из полимера. Пластик химически нейтрален, не гниет, не ржавеет. Только надо выбирать из таких материалов, которые выносят заморозку и нагрев до достаточно высоких температур. Стенки реактора должны быть толстыми, желательно армированными стекловолокном. Такие емкости недешевы, зато они служат долго.
Построить биореактор для выработки биогаза можно и из кирпича, но его надо хорошо заштукатурить с использованием присадок, обеспечивающих гидро- и газо- непроницаемость
Более дешевый вариант — биогазовая установка с емкостью из кирпича, бетонных блоков, камня. Для того чтобы кладка выдерживала высокие нагрузки, необходимо армирование кладки ( в каждом 3-5 ряду в зависимости от толщины стены и материала). После завершения процесса возведения стен для обеспечения водо- и газо- непроницаемости необходима последующая многослойная обработка стен как изнутри, так и снаружи. Стены штукатурят цементно-песчаным составом с добавками (присадками), обеспечивающими требуемые свойства.
Определение размеров реактора
Объем реактора зависит от выбранной температуры переработки навоза в биогаз. Чаще всего выбирается мезофильная — ее легче поддерживать и она предполагает возможность ежедневной дозагрузки реактора. Выработка биогаза после выхода на нормальный режим (порядка 2 дней) идет стабильно, без всплесков и провалов (при создании нормальных условий). В этом случае имеет смысл рассчитать объем биогазовой установки в зависимости от количества навоза, образующегося в хозяйстве за сутки. Все легко подсчитывается, исходя из среднестатистических данных.
| Порода животных | Объем экскрементов за сутки | Исходная влажность |
|---|---|---|
| КРС | 55 кг | 86% |
| Свинья | 4,5 кг | 86% |
| Куры | 0,17 кг | 75% |
Разложение навоза при мезофильных температурах идет от 10 до 20 дней. Соответственно, объем рассчитывается умножением на 10 или 20. При расчете необходимо учитывать количество воды, которое необходимо для приведения субстрата к идеальному состоянию — его влажность должна быть 85-90%. Найденный объем увеличивают на 50%, так как максимальная загрузка не должна превышать 2/3 по объему резервуара — под потолком должен скапливаться газ.
Например, в хозяйстве 5 коров, 10 свиней и 40 кур. За сути образуется 5 * 55 кг + 10 * 4,5 кг + 40 * 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг. Чтобы привести куриный помет к влажности 85% необходимо добавить чуть больше 5 литров воды (это еще 5 кг). Итого общая масса получается 331,8 кг. Для переработки за 20 дней необходимо: 331,8 кг * 20 = 6636 кг — около 7 кубов только под субстрат. Найденную цифру умножаем на 1,5 (увеличиваем на 50%), получаем 10,5 куб. Это и будет расчетная величина объема реактора биогазовой установки.
Создание установки для биогаза из навоза в домашних условиях
Для конструирования установки по переработке навоза в биогаз вам понадобится:
- герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
- крышка для реактора с герметичным узлом прохода для ручки мешалки;
- материал для теплоизоляции днища (играет роль системы подогрева);
- ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
- патрубки для подачи/вытяжки субстрата и для вывода биогаза.
В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.
Советы по самодельному изготовлению
Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.
На участке перед установкой оборудование необходимо:
- правильно выбрать место (желательно, как можно дальше от жилого дома)
- рассчитать ежедневные объемы образуемого навоза
- выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
- найти место для отходов навоза
- выкопать котлован
- приобрести емкость для резервуара и закрепить ее на дне котлована
- загерметизировать все места стыков
- сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)
Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.
Завершающим этапом постройки считается проверка оборудования на герметичность.
Делаем установку из пластиковой бочки
В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.
Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».
Биогаз из навоза своими руками: строим подземную установку
Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.
Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.
Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.
Отходы биомассы после получения газа
Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.
Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

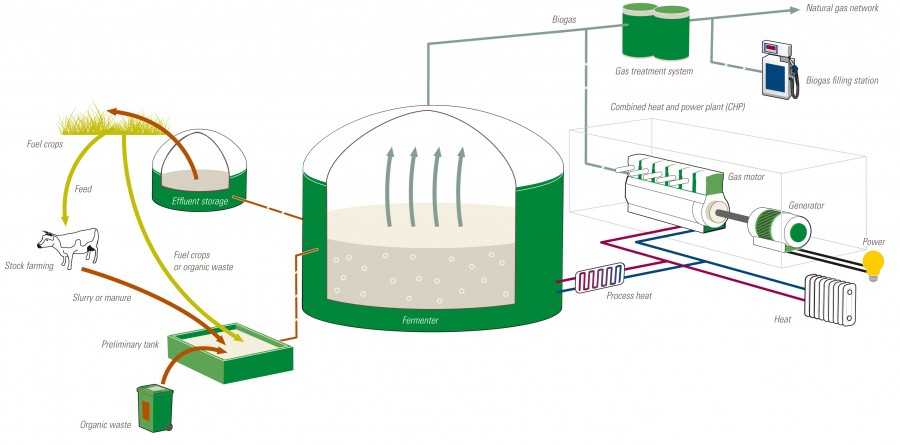

Что такое биогаз: производство и использование биогаза
Биогаз выделяется из органического материала, так называемой биомассы, когда он разлагается без доступа воздуха. За это отвечают анаэробные бактерии, которые могут жить без кислорода. Кроме прочего, к биомассе относятся такие сбраживаемые и богатые биологическими веществами материалы, как осадок сточных вод, биологические отходы, навоз, части растений.
Биогаз состоит преимущественно из метана и двуокиси углерода. Для получения энергии годится только метан: Чем выше его содержание, тем богаче энергией биогаз. Двуокись углерода и водяной пар, напротив, только мешают. Биогаз получается в большой ферментационных установках, в которых микроорганизмы перерабатывают биомассу, так что биогаз является продуктом обмена веществ. Чтобы можно было использовать этот газ для отопления или производства электроэнергии, его необходимо сначала высушить, отфильтровать и десульфурировать. Кроме того, необходима очистка от сопутствующих газов.
Подготовка биогаза
Подготовка биогаза заключается, прежде всего, в снижении содержания в нем CO2- и O2. Один из самых распространенных процессов подготовки – так называемое промывание газа, с помощью которого от него отделяется CO2 и увеличивается процент содержания в нем метана.
Промывка газа заключается в поглощении СО2 водой или специальными моющими средствами. Другой способ очистки – адсорбция сменой давления с применением активированного угля. Наряду с этими способами есть и другие, например, криогенное разделение газов с использованием холода.
В стадии разработки находится способ разделения газов мембраной, позволяющий сделать биогаз пригодным для различных приложений.
Перед подачей биогаза в трубопроводную сеть природного газа, его нужно сжать до соответствующего рабочего давления и подготовить до сетевого качества. Для использования биогаза в качестве топлива также необходимо его сильное сжатие до давления выше 200 бар. Во избежание порчи газовых двигателей при сгорании биогаза из него должны быть удалены сероводород и аммиак. Оставшаяся после брожения биомасса является отличным биологическое удобрением, так что здесь имеет место замкнутый круговорот веществ.
Плюсы биогаза
Производство биогаза отличается высокой эффективностью использования площадей: Биогаз, произведенный из биомассы, выращенной на 1 гектаре, дает в 3 раза больше энергии, чем биодизель, полученный из растений, собранных с такой же площади.
Биогаз можно непрерывно производить круглый год, а хранить его так же просто как природный газ. Благодаря независимости его производства от ветра или солнечного излучения, биогаз будет играть важную роль в энергетике будущего.
Кроме того, биогаз CO2-нейтрален: При его сгорании выделяется ровно столько двуокиси углерода, сколько было поглощено из атмосферы биомассой, из которой он произведен.
Состав биогаза
В состав биогаза входит:
- 55%-75 % метана,
- 25 %-45 % CO2,
- примеси H2 и H2S.
Очистка биогаза от СО2 дает на выходе биометан. Биометан соответствует природному газу и является его полным аналогом.
- Сырьё для получения биогаза
- Для получения биогаза может быть использовано любое органическое сырьё:
- Навоз,
- Зерновая после спиртовая барда,
- Пивная дробина,
- Свекольный жом,
- Фекальные осадки (навоз),
- Отходы рыбного производства,
- Отходы мясных забойных цехов;
- Трава,
- Бытовые отходы,
- Отходы молочного производства (лактоза, сыворотка),
- Глицерин от переработки в топливо рапса,
- Фруктовый жом фруктовый,
- Виноградная выжимка,
- Водоросли,
- Отходы производства крахмала, патоки (сироп и мезга),
- Отходы производства чипсов картофельных, включая гнилой картофель.
Выход биогаза
- Из 1 кг сухого вещества На выходе получается 300 -500 литров биогаза. Например: из 1000 кг навоза, получается 30-50 м3 биогаза с содержанием метана 60-61 %,
- Из растительного материала получается 150-500 м3 биогаза.
- Максимальный объем биогаза можно получить из жира, около 1300 м3 с 86% метана.
Obotoplenii.ru
Эффективный метод получения биогаза из навоза
Используя современные технологии можно производить в домашних условиях биотопливо (газ) из навоза. Биотопливо является идеальным вариантом завершения биологического цикла переработки продуктов жизнедеятельности животных. Такой способ позволяет не только получить энергию для использования в домашних нуждах, но и решает вопрос переработки навоза в удобрения.
Готовую станцию по производству биогаза могут позволить себе приобрести лишь крупные фермеры, из-за довольной высокой стоимости данного оборудования. Однако можно сделать собственноручно установку, работающую по такому же принципу. Ее мощность будет немного меньше, но собрать ее реально своими силами из максимально доступных деталей и материалов. В нашей статье мы рассмотрим более детально: процесс переработки навоза и как получить биогаз из навоза.
Что такое биогаз?
Про биогаз можно с уверенностью сказать, что он считается экологически чистым видом топлива. Его основные характеристики очень схожи с природным газом, который добывают в промышленных масштабах. Технология получения газа из навоза такова:
В специальную емкость (биореактор) помещают навоз, далее в этой емкости происходит безвоздушный процесс брожения биомассы с присутствием анаэробных бактерий.
Длительность данного процесса напрямую зависит от объемов сырья. Результатом такого брожения является выделение смеси газов: метан -60%, углекислый газ – 35%, другие газы -5%, в том числе небольшого количества сероводорода.
Выделившийся газ постоянно отводится из емкости, после процесса очищения подается на использование по назначению.
В процессе переработки навоз превращается в высококачественное удобрение, которое следует периодически удалять из биореактора.
Следует сказать, что наиболее целесообразно производить переработку навоза в биогаз лишь в том случае, если есть прямой источник значительного количества навоза или других органических отходов животноводства.
Если вы все же задумались над вопросом: Как сделать из навоза газ? Как своими руками получить биотопливо из навоза? Далее, статья именно для вас.
Строим биореактор собственноручно
В первую очередь нужно выбрать подходящее место для строительства биореактора.
Емкость должна быть армированной бетонной, у основания – отверстие, через которое будет извлекаться отработанное сырье. Строение емкости должно быть тщательно продумано, основное требование – герметичность, поэтому отверстие должно плотно закрываться.
Размер бетонной емкости рассчитывают исходя из количества поступающих органических отходов ежесуточного. Для полноценной работы, биореактор следует заполнять на 2/3 от имеющегося объема.
Если количество отходов небольшое, резервуар можно сделать из металлической бочки. При выборе металлической емкости проведите осмотр сварных швов и проверьте их прочность.
Учтите, размер емкости и масса перерабатываемых отходов напрямую влияет на количество получаемого биогаза (1 т навоза = 100 м.куб. биогаза).
Ускоряем процесс

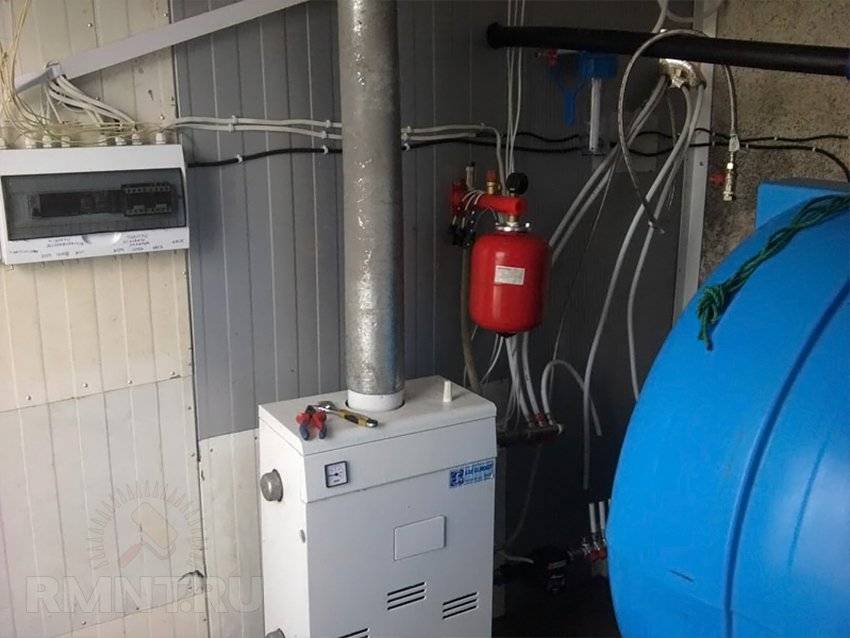

Для ускорения процесса брожения биомассы следует обеспечить ее подогрев. В летний период такая проблема не возникает, так как окружающей температуры воздуха достаточно для естественного процесса брожения. В зимний период не обойтись без подогрева, ведь для активного процесса брожения требуется температура от 38 °С. Для этого можно воспользоваться такими способами подогрева: электрические нагревательные элементы, подключение к системе отопления змеевик и расположить его под емкостью, обогревать реактор напрямую различными электрическими отопительными приборами.
Как сделать правильный отвод газа
