Погружной насос
Основной неприятностью, которая может привести к перегреву и поломке скважинного насосного оборудования, является падение уровня воды. В этом случае требуется защита от возникновения так называемого «сухого хода». Избежать критической ситуации помогает поплавковая система, размыкающая электрическую схему питания в случае «ухода» воды из скважины. В тех же целях используют датчики уровня в виде двух электродов или реле давления, реагирующее на его снижение ниже допустимого уровня.
Общий принцип работы скважинного насоса и поверхностной насосной станции во многом схож. Поднимаемая на поверхность вода поступает в гидроаккумулятор до тех пор, пока давление в баке не достигнет необходимого показателя, после чего происходит отключение электронасоса. При разборе воды давление понижается, и через реле поступает команда на включение оборудования.
Производительность и напор центробежного насоса
Насос должен соответствовать дебиту вашей скважины. Это производительность насоса с глубины тех метров, на которые он загружен ( см. паспорт на насос). Производительность не должна быть больше дебита скважины. Например, если дебит скважины 3 куб. метра в час, то производительность насоса должна быть не больше 2,5 – 2,8 куб. метров в час. Иначе насос будет выхватывать воду, и работать в сухую. Если есть защита от сухого хода она будет постоянно срабатывать, отключая насос, так или иначе вся система не будет работать.
Насос должен быть правильно подобран по напору, т.е. насос должен поддерживать в вашей системе водоснабжения нужное давление
На что нужно обратить внимание при подборе этого параметра. Существуют формулы, по которым можно произвести расчеты, мы расскажем, как это сделать проще и быстрее
Итак, система водоснабжения хорошо работает при давлении в интервале 2-3,5 атмосферы. Значит нужно, чтобы насос стабильно, без труда поддерживал это давление. Мы знаем, что столб воды в 10 метров дает давление в одну атмосферу. Например, загрузка насоса на 30 метров равна давлению 3 атмосферам на подъем воды, высота от уровня земли до самого верхнего потребителя (санузел второго этажа) 5 метров равна 0,5 атмосферы. Также прибавим 3,5 атмосферы в системе водоснабжения и произведем подсчеты. 3 атмосферы на подъем + 0.5 атмосферы высота от уровня земли + 3,5 атмосферы давление в системе = 7 атмосферам. Потери при подаче воды по горизонтали примерно равны 1 атмосфере на 100 метров. Вряд ли кто-то бурит скважину дальше 10-15 метров от дома. Поэтому мы не будем учитывать эти потери, также как и сопротивление в трубах в зависимости от материалов из которых они изготовлены и т.д.
Теперь, чтобы насос работал с запасом мощности и легко достигал максимального значения давления в системе, а также сглаживал все не учтенные нами погрешности, такие, как расстояние по горизонтали, низкое напряжение и т.п., мы прибавим 2 атмосферы. Итого получаем 9 атмосфер. А так как одна атмосфера – это столб воды 10 метров, то 10 метров х 9 атмосфер = 90 метров. Значит, под скважину с загрузкой насоса на 30 метров нам нужен насос с подъемом воды не ниже 90 метров.
Теперь определим, какой насос нам нужен по подаче воды. Если учесть, что насос производительностью 3 куб. метра в час обеспечивает работу со стабильным давлением 5-6ти одновременно открытых водопотребителей. Подсчеты ведем так. Например, работает стиральная машина, посудомоечная машина, душевая кабина и т.д. Если вам этого мало, значит, берем насос большей производительности, если позволяет дебит скважины. Если не позволяет дебит скважины, значит надо сгладить пиковое потребление за счет увеличения объема гидробака. Производительность насоса всегда можно найти в их паспорте.
Специфика погружного насосного оборудования
По типу устройства различают центробежные и вибрационные насосы. В первых для подачи воды используется вращающийся диск с лопастями, во вторых – специальная мембрана, которая передает воду с помощью многочисленных колебаний. Эти особенности конструкции важны, поскольку они по-разному сказываются на целостности скважины.
Вибрационный насос для скважины
Можно ли устанавливать в скважину вибрационный насос? Эти модели относительно недороги, просты в эксплуатации и обладают производительностью, которая подходит для значительного количества скважин.
Возражения специалистов вполне обоснованы. Длительное вибрационное воздействие практически всегда негативно сказывается на состоянии окружающих объектов. Скважина – не исключение.
Веское преимущество вибрационных насосов состоит в доступной цене. В широком ряду вибрационных насосов, выпускаемых в СНГ, наиболее известны марки Малыш и Ручеек. Для установки в скважину вибрационный агрегат надо подключить к всасывающему шлангу и прикрепить к капроновому тросу. Для крепления тросом в верхней части агрегата есть проушины, подсоединение шланга производится то же простейшим образом. Ремонт вибрационных насосов не вызывает затруднений благодаря простейшей конструкции, устранить несложную поломку можно своими руками. С заменой изношенных уплотнителей и вышедших из строя деталей нет никаких проблем, приобрести их можно практически в любом населенном пункте
Единственное важное требование для долгосрочной службы и нормальной работы насосов является применение фильтров. Не слишком требовательный к перекачиваемой среде вибрационный насос используется в прокачке скважин, осушении подвалов, чистке колодцев и т
д.. Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются
Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания
Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются. Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания.
Но происходит это не сразу. Обычно скважины в течение некоторого времени успешно сопротивляются вибрационному воздействию. Поэтому с помощью такого насоса можно и раскачать скважину, и прочистить ее, и успешно эксплуатировать без видимого ущерба.
Но разрушение от вибрации все же происходит, хотя и не слишком быстро. Постоянное использование вибрационного насоса может заметно сократить срок службы сооружения.
При необходимости применение вибрационных моделей вполне приемлемо, но только как временный вариант. Но при первой же возможности следует заменить такой насос на более безопасное центробежное устройство.
Расчет насоса для скважины

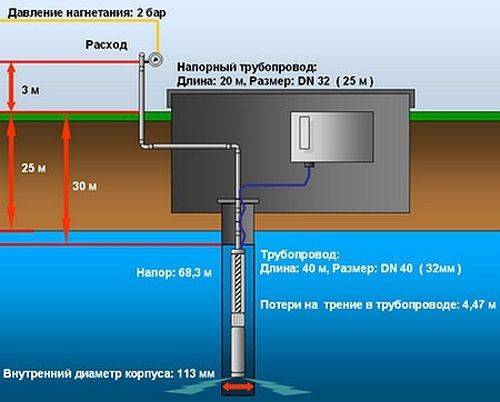

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:
H(м) = P x 10,2 + Нв + Нп, где
H(м) – определяемая высота подъема жидкости в метрах;
Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);
Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;
Нп – потери давления из-за гидравлического сопротивления трубопровода.

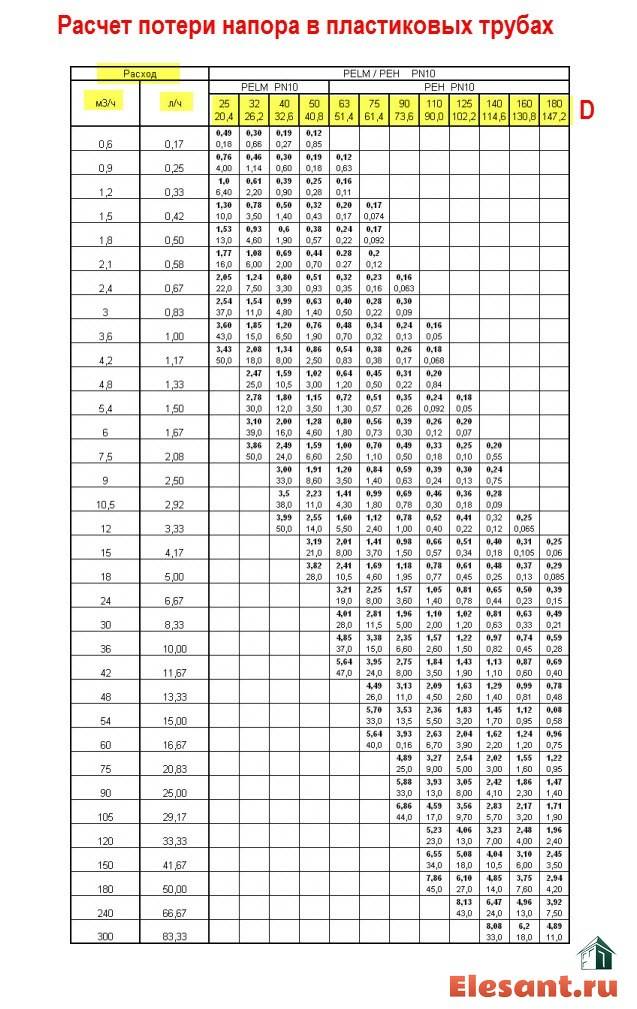

Рис. 11 Таблица для расчета потерь в трубопроводе
Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.
Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.
В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).
Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.
Итак, определяем потери:
Нп = (50 + 12) х 11 \ 100 = 6,82 (м)
И получаем общий результат:
H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)
Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

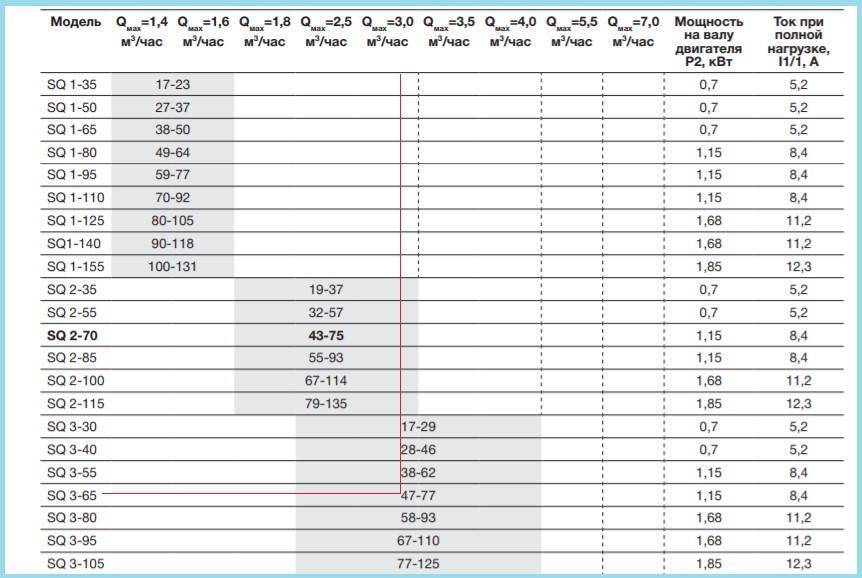

Рис. 12 Таблица для напорных характеристик Grundfos
На что обратить внимание при выборе скважинного насоса
Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:
Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.
| Потребитель | Расход л/мин | Расход м³/час |
| Умывальник с раковиной | 10 | 0,6 |
| Умывальная раковина | 10 | 0,6 |
| Ванна/гидромассаж | 18 | 1,08 |
| Душ | 12 | 0,72 |
| Туалет | 7 | 0,42 |
| Биде | 6 | 0,36 |
| Стиральная машина | 12 | 0,72 |
| Кухонная мойка | 12 | 0,72 |
| Посудомоечная машина | 8 | 0,48 |
| Водоразборный кран 1/2″ | 20 | 1,2 |
| Водоразборный кран 3/4″ | 25 | 1,5 |
Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.
Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.
Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.
Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.
Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.
Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно
Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания
Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса
Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса
По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.
Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.
Критерии выбора
Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:
Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.
Снабжение чистой водой:
– ;
– ;
–
Вибрационные
Обладают скромными возможностями по производительности и максимальной высоте подъёма.
Но благодаря простоте, нетребовательности к качеству воды и небольшой цене стоят на первом месте.
Из недостатков: недолговечен, режим работы – непродолжительный, с перерывами. Обусловлено принципом работы.
От установки в скважины целесообразно воздерживаться. При работе из-за вибрации могут деформироваться и разрушаться стенки скважины.
Рекомендуются для подачи воды из колодцев, емкостей и открытых водоемов.
Глубина погружения под зеркало воды – не более 3 метров. Максимальная высота подъёма – регламентируется до 40 метров.
Варианты поставки длины кабеля – 10, 15, 25, 40 метров.
Колодезные
Рассчитаны на работу с чистой водой, без значительных примесей. В связи с этим они «подвешиваются» на некотором расстоянии от дна, чтобы не допустить
попадания придонного ила. Глубины применения колодезников от 8 метров до 20 м, при которых применение поверхностного насоса невозможно.
Конструктивно колодезный – такой же погружной с поплавковым выключателем или электронной системой включения-отключения при подъёме уровня воды или его падении.
Колодезный насос для подачи воды из водоёма. Подвешивается
на некотором расстоянии от дна, чтобы не допустить
попадания придонного ила.

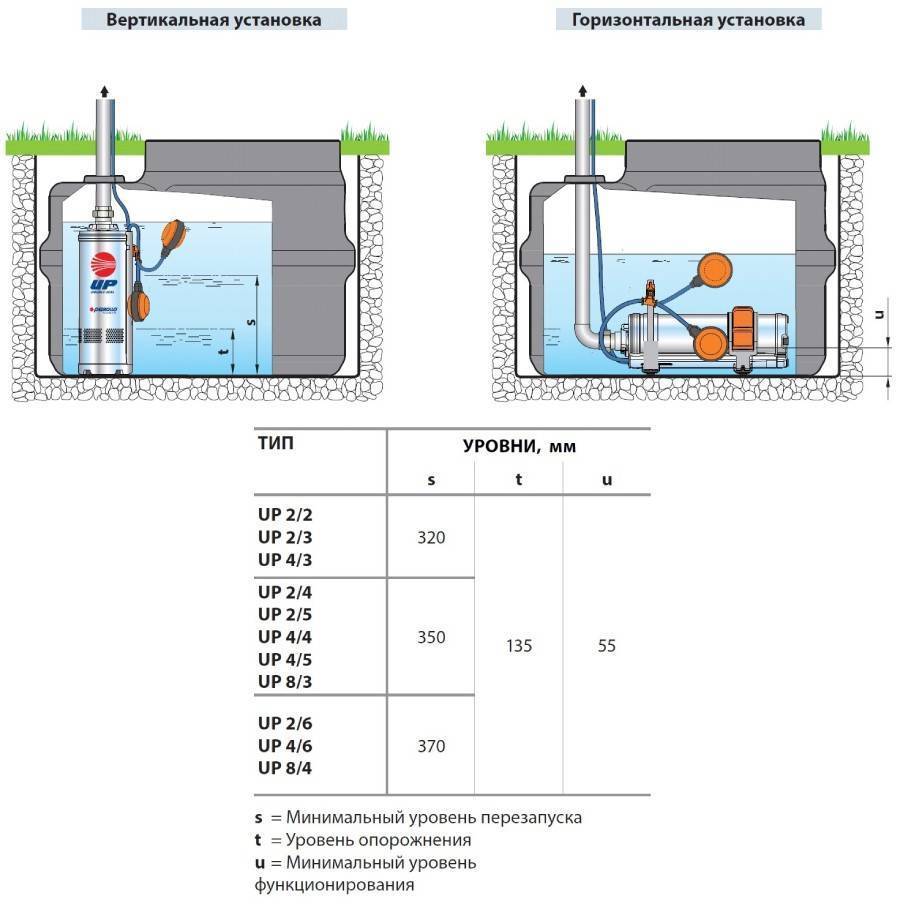

Колодезный насос для откачки воды из накопительного резервуара. пример 1.
Колодезный насос для подачи воды из накопительного резервуара. пример 2
Скважинные
Используются для подъема воды из скважин, у которых устойчивый уровень зеркала заметно ниже уровня земли. Скважины обычно бурят небольшого диаметра, с этим связана
цилиндрическая вытянутая форма насосов.
Диаметр скважинников был обусловлен минимально возможными размерами, в которых удалось разместить насосную часть и двигатель. Исторически это был диаметр 6 и 4″.
В последние годы набирают популярность скважинные насосы диаметрами 3,5″, 3″ и даже 2″.
А скважина бурится диаметром на 1-2 см больше диаметра насоса для предотвращения затруднений при опускании и подъёме.
Низкое залегание воды, требует от скважинного насоса создать значительный напор, поэтому применяется только многоступенчатая конструкция. Режим работы – продолжительный.
Скважинные центробежные имеют до 10-30 ступеней с рабочими колёсами. Обычно каждая ступень создаёт напор не менее 5 метров водяного столба.
Рабочие колеса имеют свободный вертикальный «плавающий» ход (так называемую «водяную смазку»), который позволяет уменьшить их износ при содержании песка в воде. Вместе с тем, для увеличения срока службы насоса следует принимать меры, исключающие попадание в него песка.
Скважинные винтовые по стоимости стоят на втором месте после вибрационных. Создавая ощутимый напор при небольшой производительности, оптимальны в автономном водоснабжении индивидуальных домов, поливе садовых участков, наполнении различных резервуаров. Для подачи чистой пресной воды из колодцев, резервуаров, скважин диаметром не менее 85 мм.
Рабочий элемент – винт в резиновой обойме, которая при абразивном составе примесей в воде может достаточно быстро разрушиться. Однако, дешевизна и простота замены обоймы в сборе с винтом – оказывается существенным аргументом в пользу выбора винтового насоса.
Расстояние от дома до скважины
На первый взгляд может показаться, что этот параметр является не таким уж и важным. Естественно, выяснить этот показатель из паспорта на скважину не удастся. Однако вам не обойтись без него, чтобы подобрать подходящую модель насоса. Опираясь на этот показатель, вы узнаете, с какой дополнительной нагрузкой придется справляться скважинному насосу Grundfos для подъема воды, скажем, в гидроаккумулятор, размещенный в доме.
Имейте в виду, что на каждые 10 метров по горизонтали будет приходиться 1 метр по вертикали, иными словами, это будет соответствовать 0,1 атмосферы, которые будут создаваться в размещенной в траншее трубе.
Давление в гидроаккумуляторе гидробака. Учитывая назначение скважинного насоса, чаще всего добываемая вода поступает именно в гидробак, а оттуда она идет в систему уже под давлением. Но перед этим насосу придется справиться с сопротивлением, которое поддерживается в системе гидробака
Поэтому, чтобы подобрать эффективно работающий скважинный насос, вам необходимо принять во внимание и этот момент. Скажем, в гидробаке емкостью до 300 литров поддерживаемое давление обычно находится на уровне 3,5 атмосферы
Что касается моделей, объем которых превышает 300 литров, то в них создается давление на уровне 5 атмосфер.
Необходимый расчетный расход воды. Для определения этого показателя необходимо исходить из числа постоянно проживающих в доме людей, включая и тех, кто на время приедет и будет пользоваться системой водоснабжения. Другим параметром, на который необходимо обратить внимание, является число точек водоразбора. В среднем же, если рассматривать в качестве примера стандартный дачный дом, в нём на одного человека в час должно приходиться порядка 120-180 литров. Для расчета же необходимого показателя для скважинного насоса следует это значение перемножить на количество проживающих людей в доме
Важно помнить и о том, что здесь подразумевается среднее значение, а потому необходимо предусмотреть запас при подборе насосной установки. Может случиться так, что при использовании одновременно всех точек водоразбора норма расхода воды может превысить расходный показатель в 120-180 литров
Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час.
Определение напора
Когда будет рассчитана максимальная норма расхода с учетом характеристик скважины, потребуется определить необходимый максимальный напор. Упростить решение этой задачи можно, если воспользоваться следующей формулой:
Н = Ptapx10,2 + Hgeo + SHf ,
где Ptap – давление, которое должно поддерживаться в системе. Чаще всего оно соответствует показателю в 2-3 бара. Именно такой уровень поддерживается в обычный городской сети;
Hgeo — геодезический напор. Этот параметр рассчитывается как расстояние между динамическим уровнем и максимальной точкой водоразбора, в качестве единицы измерения используются метры водного столба;
SHf — общее число потерь напора по длине, возникающих в результате движения воды по трубопроводу, потерь, возникающих на конкретных участках системы – поворотах, тройниках, задвижках и пр.
Следует учесть, что за местные потери берется показатель в 15-20% от потерь по длине
Важным параметром, который должен быть принят во внимание, является наличие в системе фильтра. Он также может приводить к потере напора, и его можно рассматривать как источник местных потерь
При этом их величина может быть довольно большой. Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр.
Расчёт скважинного насоса по шагам
Расчет 1. Диаметр насоса
Скважинный насос это элемент общей системы водоснабжения. Все элементы системы взаимосвязаны и их характеристики должны быть привязаны друг к другу. Согласитесь, нельзя пробурить скважину на воду диаметром 75 мм и купить для неё насос с диаметром корпуса 4 дюйма.
Результат 1. По размеру скважины получаем первый расчетный параметр насоса: его диаметр
Здесь важно помнить, что между корпусом насоса и стенками скважины нужен зазор 10-30 мм
Расчет 2. Производительность скважинного насоса
Производительностью скважинного насоса называют его способность перекачивать определенное количество литров воды в час или литры в секунду или кубические метры воды в час. Производительность насоса считаем из своих потребностей.
Расчет производительности насоса делается на максимальное нереальное потребление воды. То есть, принимается, что все сантехнические приборы дома будут открыты в течение часа. Полученную сумму кубометров в час умножим на поправочный коэффициент.
Для расчета рекомендую воспользоваться двумя расчетными таблицами. Первая таблица позволит посчитать нереальный (расчетный) расход воды для каждого прибора, который есть в доме и на участке. Считаем в литрах/час.
Во второй таблице в серых графах ищем рассчитанный нереальный расход и смотрим в строке реальный расход воды нужный для выбора насоса.
В таблице указаны данные в литрах в секунду. Эту единицу измерения нужно перевести в кубические метры в час. Для это полученное значение (л/сек) нужно умножить на 3,6 и получить (куб. метр/час).
Пример расчета производительности №1. Приблизительный.
Можно не использовать таблицы и пойти другим путем. Взять за единицу потребления воды каждым членом семьи с запасом на полив летом. 1 человек потребляет в час 0,95-1,0 кубометра воды в час.
По этому варианту расчета для полноценного обеспечения водой семьи из трех человек, нужен насос производительностью не менее 3 кубометров в час.
Пример расчета производительности №2 (по таблицам)
- Выписываем все приборы с расходом воды;
- Вписываем их расход по таблице №1;
- По таблице №2, находим рассчитанный расход воды и смотрим в этой строке реальный расход воды, который и будет соответствовать производительности необходимого насоса.
Расчет3. Учет дебета скважины
Дебет скважины указан в паспорте скважины. По значению дебета определяем глубину установки насоса, она не должна быть выше динамического уровня скважины.
Расчет 4. Напор насоса
Напор насоса это способность насоса поднять воду с определенной глубины и догнать воду до точки распределения.
Академическое определение напора. Напор это прирост энергии потока воды за время её прохождения чрез рабочие полости насоса, выраженный в метрах столба жидкости.
Формула расчета напора (Q) применимая к скважинным насосом не сложная:
- Qитог: рассчитываемый необходимый напор насоса.
- Hвысот: перепад высоты от точки подъема воды (установки насоса) до верхней точки водоснабжения.
- Pпотерь: Коэффициент потерь, учитывает сопротивление которая преодолевает вода при прохождении по трубам. Зависит от материала труб и берется из таблицы3 и 4.
Пример расчета напора насоса
- Динамический уровень скважины 50 метров;
- Насос ставим на глубину 48 метров, чтобы его укрывала вода в самом нижнем уровне;
- Дебет скважины 3 куб. метра;
- Расстояние от скважины до дома 65 метров, труба пластик 32 мм;
- Труба по дому 15 метров, труба пластик 25 мм;
- На трассе: 3 тройника, 2 обратных клапана, 1 запорный кран, два угла 90°.
Прежде всего, считаем потери:

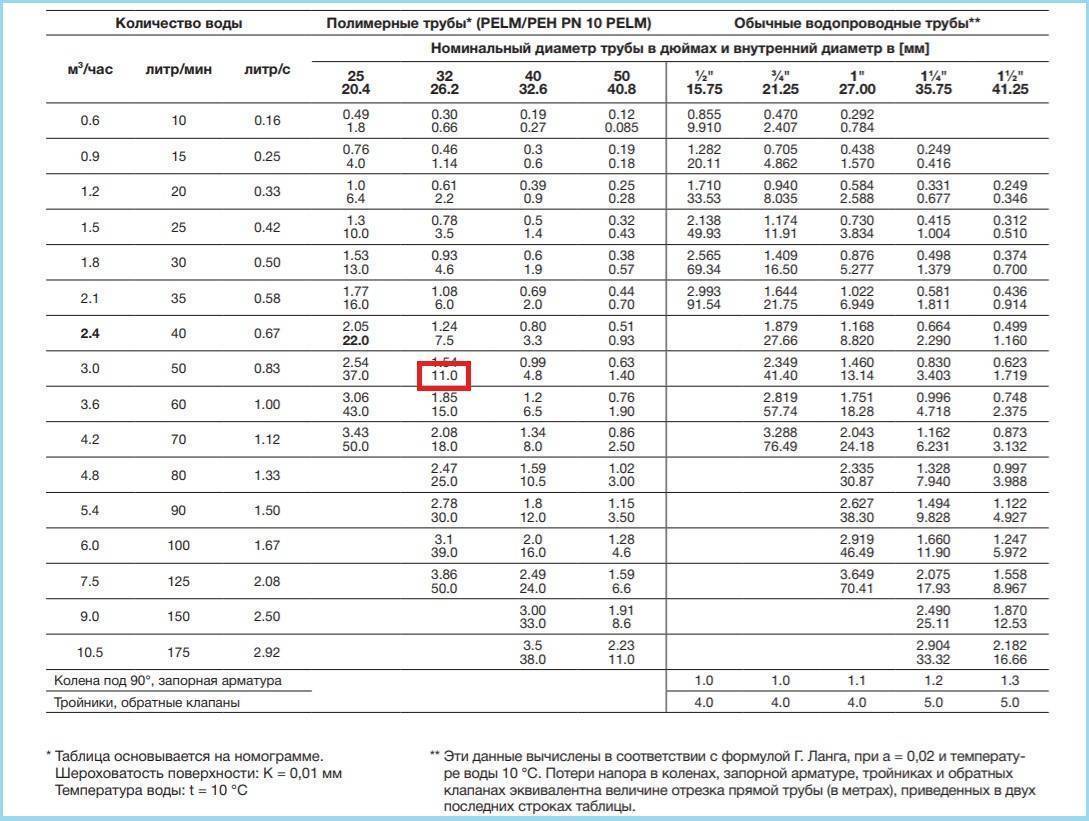

В таблице потерь для пластиковых труб ищем строку с расходом 3 литра/час. Значения в таблице указаны для прямого трубопровода, длиной 100 метров. У нас это расстояние 65 и 15 метров.
Коэффициенты потерь: для трубы 32 мм: К=1,54, для трубы 25 мм:К=2,54. Потери для арматуры: тройник и обратный клапан:4, вентиль и угол 90°:1.
Считаем потери:
Pпотерь= (1,54×65÷100)+(2,54×25÷100)+((3+2)×4)+((1+1)×1)=23,636 (24 метра).
Считаем необходимый напор скважинного насоса:
Q=(48+7)высота+24(потери)+15(напор излив)=94 метра.
Итог: Нам нужен скважинный насос с производительностью 3 куб метра воды в час и напором по паспорту не менее 94 метров.
Расчет 5. Электрическая мощность насоса
Электрическая мощность насоса нужна для расчета кабеля электропитания и расчета защитных электрических устройств. Рассчитывать её не нужно. Достаточно подобрать нужный скважинный насос по напору и производительности и посмотреть в его технических характеристиках потребляемую мощность.
Источник
Монтаж и проблемы установки насоса в скважину
Насос крепится на синтетическую крепкую веревку за специальное ушко и опускается в воду.
Желательно надеть на насос защитное резиновое кольцо, чтобы вибрация насоса не разрушила скважину и не повредила корпус.
Размер насоса позволяет опустить его даже в узкую скважину 10-12 см. Подвешивать насос за шнур питания или за шланг, очень не рекомендуется. И шланг и провод быстро оборвутся и достать поврежденный насос из скважины будет не просто.

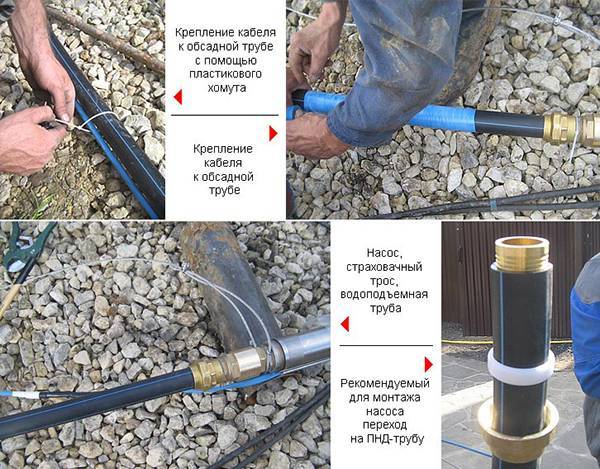

Монтаж насоса в скважину — крепление кабеля к обсадной трубе
Кстати, при креплении погружного насоса в скважину, всегда обращайте внимание на трос и его крепление. В случае выбора неудачного крепления, если насос застрял в скважине, достать его может быть очень сложно. Для удобства и защиты от перетирания, установите простую систему блоков
Для удобства и защиты от перетирания, установите простую систему блоков.
Проблемы могут возникнуть при транспортировке воды в здание. Насос поднимет воду из скважины, но на то, чтобы доставить ее дальше, потребуются дополнительные мощности. Можно сделать простую связку – насос поднимает воду из скважины, а дальнейшей ее транспортировкой занимается насосная станция, расположенная в доме.
Описание вычислительного процесса
Основное назначение насосных станций заключается в заборе воды из источника и ее подаче к приборам потребления. Так как поверхностный насос является шумным устройством, его стараются располагать на некотором удалении от жилых помещений. В связи с этим расстояние от комплексных систем до мест потребления воды может быть достаточно большим.
При использовании представленного калькулятора в первую очередь следует указать, какой перепад имеется по высоте между сантехническими приборами и самой станцией. Далее требуется отметить протяженность горизонтальных участков сети водоснабжения жилого строения. Двигаясь по трубопроводам, вода испытывает определенное сопротивление, поэтому отмечается снижение напора и в этих местах.
С уменьшением сечения труб сопротивление повышается. Если диаметр превышает дюйм, то горизонтальные участки можно не брать в расчет. Снижение давления в них не значительно.
Насосная станция находится в подсобном помещении
В калькуляторе имеется пункт, в котором должна быть указана длина участков по горизонтали из трубопроводов с разным сечением. Также придется отметить, из какого материала сделаны элементы, ведь сопротивление изделий может сильно варьироваться. К примеру, стальные аналоги сдерживают поток примерно в 1,5 раза сильнее, чем пластиковые.
На завершающем этапе остается определиться с требуемым давлением в местах потребления воды. Для простых смесителей обычно хватает 1,5 атмосферы, но для специальной техники может потребоваться и более сильный напор. Его значение отражается в паспорте, который поставляется совместно с прибором. Для удобства ответ выводится сразу в трех единицах измерения.
