Порядок подключения электричества к земельному участку — правила

Общие сведения и необходимые документы

Прежде, чем подключать электричество, следует узнать мощность приборов, необходимую для нормального функционирования построек. Также понадобится точно просчитать, на каком расстоянии будут установлены электрические линии относительно имеющихся строений.

Для начала собственник земли составляет заявку на подключение участка к электроэнергии, руководствуясь установленным образцом. Заявление передается в районное отделение электрических сетей.

Там владелец получит разрешение на подключение света на участке. Вместе с заявлением следует представить:

• паспорт собственника;
• правоустанавливающие документы в отношении земли;
• документ, доказывающий факт того, что владельцу разрешено возвести дом на участке;
• схему территории с отметками о расположении ближайшей линии электропередач (ЛЭП). Для этого понадобится распечатка фрагмента публичной кадастровой карты с отображением границ надела;
• схему расположения систем газопровода и водоснабжения.

Допустимо использование Яндекс и Google карт, выделение на них границ своего участка.

Если ЛЭП, от которых можно запитать участок, находятся дальше, чем на расстоянии 25 метров от границ надела, то собственнику придется оплатить установку нового столба из собственных средств.

Документацию можно отправить и заказным письмом с описью вложений. Если были представлены не все бумаги, организация передает уведомление владельцу об этом не позднее 6 дней после получения письма.

Иногда помимо заверенных копий документов могут дополнительно потребоваться и оригиналы для подтверждения заявленных сведений.

Эта документация станет базой для разработки технических условий, без которых недопустимо подключать электроэнергию.

В таком документе устанавливаются технические возможности для электрификации. После подтверждения таких техусловий можно начинать подводить электричество. Технические условия следует утвердить в течение 2 лет после их создания.

В отдельных случаях подключить участок к электричеству не представляется возможным. На этот факт может повлиять высокая мощность показателей сети или нюансы техусловий.

РЭС высылает соответствующее уведомление собственнику земли. Как правило, владелец не может повлиять на что-либо в подобной ситуации.

Установка столбов для электричества: особенности процесса

Электричество является одним из основных благ человечества, без которого не сможет жить человек. Без специальных приспособлений его поставка невозможна. Например, для сооружения линии необходима установка столбов для электричества

Естественно, проводить ее должны специалисты с максимальной точностью и вниманием

Самым прочным и распространенным материалом для изготовления таких опор является железобетон. Установка столбов для электричества должна быть выполнена с соблюдением всех необходимых правил и стандартных норм. В противном случае опора может упасть или возникнут проблемы с поставкой энергии. Прежде всего необходимо осуществить разметку столбов. Для этого используется проект участка, ведь вы должны точно рассчитать расстояние от столба к дому. На данном этапе должен также учитываться и рельеф местности.

Установка столбов для электричества предусматривает и то, что расстояние от одной до другой опоры не должно превышать 45 метров. Для того чтобы отметить место монтажа, используйте обычные деревянные колья. Теперь нужно приступить к земляным работам. Причем следует учитывать, что глубина подготовленной ямы должна быть несколько больше уровня промерзания грунта. В противном случае опора может быть вытолкнута из-за расширения почвы.

В последнюю очередь производится подключение электрических проводов и изоляторов. Здесь самодеятельностью заниматься не стоит: лучше вызвать бригаду электриков, которая сделает все по государственным стандартам и правилам. В противном случае комиссия может не принять работу и не позволит подключить столб к источнику питания. Если вы нанимали специалистов, обязательно составьте с ними договор, по которому вы сможете привлечь их к ответственности за некачественно выполненную работу

Обратите внимание также и на то, что электрики должны иметь допуск и разрешение на проведение таких работ. Если установка бетонных столбов под электричество была выполнена правильно, то вы уже очень скоро сможете обеспечить свой дом энергией. fb.ru

fb.ru

Правовое регулирование

При проведении электричества на территорию собственного участка, нужно руководствоваться действующим законодательством РФ. Так, среди основных норм, которые нужно учесть:

• Федеральный закон № 35-ФЗ от 26 марта 2003 г. «Об электроэнергетике» определяет основополагающие вопросы. В закона говорится об условиях доступа к электрическим сетям, присоединению к ним;
• Постановление Правительства РФ от 27 декабря 2004 г. № 861 устанавливает правила подключения новых абонентов к электрическим сетям.

Также нужно руководствоваться техническими нормами и стандартами, которые определяют конкретные условия подключения в каждом определенном случае.

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

• выбор материала для опор;
• составление плана расположения столбов;
• подготовка земельного участка к установке;
• монтаж.

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

• дерева;
• металла;
• бетона.

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Преимущества дерева:

• низкая цена;
• возможность обслуживания и ремонта без подъемника;
• относительная простота монтажа;
• срок службы после обработки жаростойкой пропиткой – 40 лет.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

Конструкция, размеры, исходный материал

Предъявляемые требования к конструкции трубостойки под счетчик одни и те же, как для однофазной сети 220 Вольт, так и для трехфазного напряжения 380 Вольт. Данное устройство не сложно изготовить и установить на участке можно своими руками в условиях домашней мастерской. Идеальным вариантом будет, если для изготовления трубостойки использовать профильную трубу 80х80 мм с толщиной стенки 3 мм. В качестве исходного материала можно подобрать трубу с круглым сечением. Если по каким-либо причинам под рукой не оказалось трубных изделий, а обстановка требует незамедлительного обустройства вводного устройства, для изготовления стойки можно использовать металлический уголок с шириной полки порядка 80 мм или тавровую балку. В данном случае придется выполнить мероприятия по защите проводника, часть которого будет проложена по стойке, от механических повреждений.

Вопрос, как произвести прокладку кабеля по трубостойке (внутри или по поверхности) лучше заблаговременно согласовать с компанией, занимающейся контролем расхода электроэнергии. Есть вероятность того, что во избежание возможного несанкционированного подключения к питающей сети до счетчика, внутреннюю прокладку могут запретить.

Эскиз общего вида стойки из профильной трубы 80х80 показан на рисунке, в размерах обязательными остаются такие параметры, как величина заглубления – (С

), которая не может быть менее 1,5 метра, и высота крепления щита – (b ), в пределах от 800 до 1700 мм. Общую длину заготовки для трубостойки (a ) необходимо подбирать в зависимости от обстановки, строго придерживаясь соблюдения следующих условий. Высота прохождения вводной магистрали над землей для СИП кабеля должна составлять не менее 2,5 метров, если для ввода используется неизолированный провод, этот параметр увеличивается до 2,75 метров. Высота стойки будет увеличена в том случае, если ввод будет проходить через дорогу. Согласно нормативным требованиям в этом случае расстояние нахождения от поверхности проезжей части должно быть не меньше 5 метров. В зависимости от этого общая длина конструкции с учетом углубления (а ) должна составлять от 4 до 7 метров.

где:

1. Кронштейн для крепления отвода от ЛЭП.
2. Стальная пластина, предохраняющая от попадания воды внутрь профильной трубы.
3. Отверстие для ввода кабеля, отведенного от ЛЭП.
4. Стальная полоса для установки шкафа учета электроэнергии.
5. Отверстие для вывода кабеля.
6. Болт заземления.

Определившись с высотой трубостойки, к ней необходимо приварить или закрепить при помощи болтов два кронштейна из металлической полосы или уголка (4), на которых будет крепиться щиток под счетчик, отверстия в которых сверлятся в зависимости от размеров шкафа.

Если щит будет фиксироваться на стойке при помощи заводской бандажной ленты, данные элементы конструкции не понадобятся. Для предотвращения попадания дождевой воды внутрь трубы к ее верхнему торцу рекомендуется приварить стальную пластину (2

), к которой будет крепиться кронштейн крепления СИП кабеля (1 ). В верхней части конструкции прорезается отверстие (3 ), через которое будет вводиться кабель ответвления для прокладки по внутренней полости трубы. Это необходимо в целях предупреждения проводки от механических повреждений. Отверстие (5) необходимо для вывода электрического проводника и из трубы и последующего ввода в шкаф. Ниже места установки щита приваривается болт или шпилька с резьбой, которые будут служить точкой подключения стойки и шкафа к заземляющему контуру. После завершения сборки трубостойки, перед установкой конструкцию рекомендуется очистить от ржавчины, покрыть грунтом или свинцовым суриком и покрасить. Ту часть конструкции, которая будет скрыта под землей, дополнительно обрабатывается битумом и или покрывается термоусаживаемым материалом.

Оформление документов

Для подключения участка без строений к электросетям требуется стандартный пакет документов.

В него входят:

• гражданский паспорт заявителя;
• свидетельство, подтверждающее право собственности заявителя на земельный участок;
• план-схема территории земельного участка с обозначением ближайших столбов ЛЭП;
• план-схема территории земельного участка с обозначением расположения инженерных коммуникаций.

Если документы подаются третьим лицом, к перечню основных бумаг необходимо приложить доверенность на совершение соответствующих действий. На основании поданных документов сетевой организацией будут выданы технические условия, согласно которым будут выполняться все дальнейшие работы.

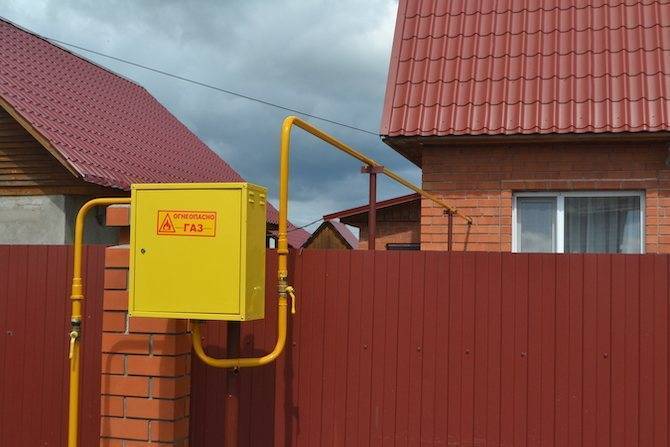

Сколько стоит подключение газа

Стоимость подключения газа регулирует Постановление Правительства РФ от 29.12.2000 N 1021. Там рассказана цена технологического присоединения, кто должен ее регулировать и как часто индексировать

Обратите внимание, речь идет только о врезке в трубу. Есть еще копка траншей, прокладка труб по участку и другие дополнительные работы, которые нужно провести для подключения

Стоимость технологического присоединения газового оборудования в домах с потреблением газа до 15 м3 в час от 20 до 50 тыс. руб. плюс ежегодная индексация

. Точную стоимость даст местная газоснабжающая организация.

Мы берем стоимость за 15 м3 в час, потому что среднее потребление газа в частном доме – 3 м3 в час. Даже если добавить газовый котел, то вы впишитесь в норму.

Звучит неплохо, но есть нюансы:

• газопровод должен быть с рабочим давлением до 0,3 МПа ;
• проложен на расстоянии до 200 метров от участка ;
• подключение идет без строительства пунктов редуцирования газа и прокладки труб бестраншейным способом.

То есть газовики приезжают, выкапывают траншею до вашего участка, подключают к вводу и уезжают. Больше за эти деньги ничего не должны. Добавьте к этому обязательные расходы на подготовку проектной документации и проверку подключенного газопровода комиссией. Это от 8 до 60 тыс. руб.

Если до трубы с газом больше 200 метров, то газовики насчитают подключение по другому тарифу. С доплатой за каждый метр.

Итого, основных расходов на подключение газа от 28 до 110 тыс. рублей

При подключении газа по законной ставке до 50 тыс. руб., газовую трубу выводят на поверхность только перед участком. В остальное время она идет под землей. Бестраншейная прокладка оплачивается отдельно

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Изготовление трубостойки

Строго говоря, трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации. Поэтому и изготавливают ее кто во что горазд.
Лучший материал для сборки металлической стойки это квадратная труба 80*80*3. Она обеспечит достаточную прочность конструкции при натяжении СИП с опоры. Хотя типовыми техническими решениями допускается диаметр не менее 40мм.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Однако изобретать самодельные конструкции такой высоты могут и не позволить, написав мотивированный отказ об отсутствии у вас сертифицированной стойки для пересечения дороги.
В этом случае нужно поднимать все правовые документы и доказывать, что устанавливать дополнительную опору через дорогу уже обязанность сетевой организации, а не ваша.

Анализ положений правил технологического присоединения (взято с forumhouse.ru) — скачать

Но у некоторых принимают такой учет без проблем и все подключается. Так что каждый случай индивидуален и зависит от местной конторы.

Отталкиваясь от минимальных габаритов над землей (без пересечения с дорогой) и с учетом заглубления в 1,5м, получаем оптимальную высоту трубостойки 4-5 метров. Это может быть как цельный вариант, так и составные части по два с лишним метра.

Лучше выбирайте составное изделие, так как самостоятельно привезти на участок трубу длиной 5м уже проблематично. Придется нанимать спецтранспорт, а это лишние расходы.
Метод стыковки отдельных кусков — сварка или болтовое соединение.

При соединении отдельных труб, лучше выбирать профиля разных размеров. Так, чтобы диаметр наружной верхней части, плотно входил в диаметр внутренней нижней.

Вариант посложнее, но более устойчивый и без применения сварочных работ:

берете три куска квадратных профиля по 3 метра. Размерами минимум 60*60*3.

2 профиля закапываете в землю на 1,5м с расстоянием между ними в 60мм. Над землей остается еще 1,5м.

между двумя торчащими из под земли кусками помещаете третий, тем самым как бы наращивая высоту трубостойки.

просверливаете в двух местах стыки профилей и стягиваете все это дело болтами или шпильками.

Итоговый результат будет выглядеть примерно таким образом.

Верхнее отверстие любой трубостойки необходимо заварить. Делается это для того, чтобы во внутрь не поступала и не скапливалась влага, из-за чего металл начнет активно ржаветь.

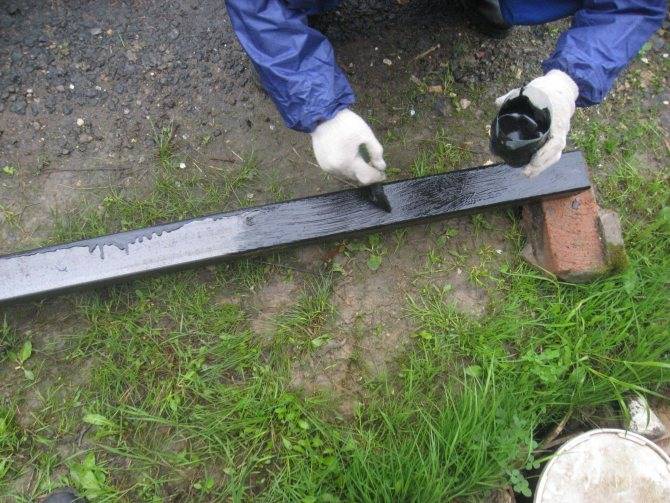

Снаружи вся конструкция окрашивается. Нижнюю часть, которая будет в земле, лучше обработать битумом, или если позволяют финансы найти нужного диаметра и усадить термоусаживаемую трубку. Такое основание никогда не подвергнется коррозии и не сломается с течением времени.

На самой макушке приваривается петля для крепления натяжного зажима СИП.

Если нет сварки, то можно просверлить отверстие d=12-16мм и смонтировать под гайку специальный крюк.

На высоте 1,7м от земли закрепляются две поперечины из стальной полосы, под крепеж шкафа учета. Расстояния между полосами измеряйте по отверстиям на шкафу.

Можно конечно применить специальные заводские комплекты для металлических шкафов с использованием бандажной ленты и обойтись без сварочных работ.

Но это если у вас есть в наличии необходимый инструмент (бандажная машинка) и материалы (лента и скрепы).

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

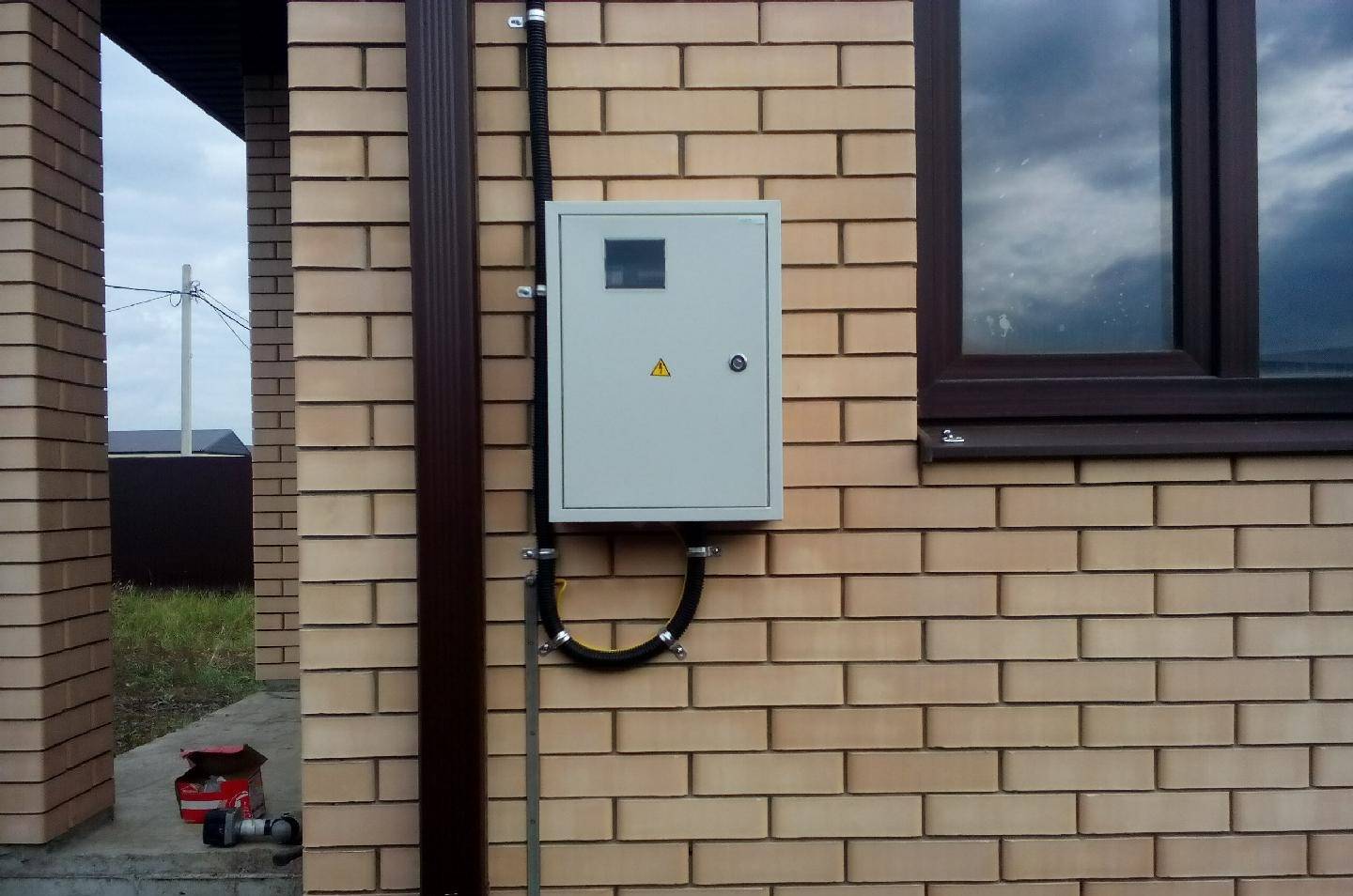

На стене

Преимущество этого варианта заключается в высокой надежности.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

• большими габаритами;
• повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

1. От границы участка (вглубь) — 25 м.
2. От опоры ЛЭП — 25 м.

Рекомендуется отвести под счетчик на участке такое место, чтобы выполнялись 2 условия:

1. Посторонние не имели к нему доступа.
2. Инспектор энергосбыта мог снять показания, не заходя во двор.

Шкаф располагают лицевой панелью в сторону улицы.

Как платить за электроэнергию отдельно в СНТ

Создание нового садоводческого некоммерческого товарищества предполагает, что в нем уже имеется вся инфраструктура. В этом есть свои минусы и плюсы: к минусам относится то, что оплата будет по ценам тарифа товарищества, а вот плюсом – то, что не надо оплачивать самостоятельно. А сделать в этом случае ничего нельзя.

Для того чтобы выйти из подобной ситуации, надо оформить заявку в электросети на оформление индивидуального договора о подключении к электричеству в отдельности от садоводческого товарищества. Хотя помните, что все мероприятия со столбами, трансформатором и проводами придется осуществлять самостоятельно.

Причем такие компании не очень легко соглашаются на обслуживание лиц, которые подключаются индивидуально к электросетям. Им выгоднее работать с крупными товариществами и объединениями, а не с индивидуальными собственниками. Это оправдано денежными вливаниями. Ведь затрат в этом случае меньше несет организация, снабжающая электричеством, а прибыль значительно выше.

Требования к электрооборудованию

Имеются правила, которые обязательно нужно соблюдать при подсоединении жилья к электричеству:

• рекомендовано, чтобы сечение кабелей, используемых для однофазной линии, равнялось 0,6 сантиметрам, в случае если применяются жилы из меди, 1,6 – если они из алюминия;
• два кабеля, ноль и фаза, предназначенные для подключения к опорам ЛЭП, должны располагаться на расстоянии 10 см, если они крепятся к деревянным стенкам, 5 – если они кирпичные;
• кабели для введения в жилые дома в соответствии с принятыми схемами идут через отверстия, просверленные в стенах, после их установления они заливаются с применением материалов, не являющихся горючими, в том числе бетона или цемента, при этом расстояние должно составлять 275 см от земли, 1,5 метра от окна;
• если столбы ЛЭП удалены от границ участка гражданина дальше чем на 25 сантиметров, требуется установка опор;
• подключение используют аппараты учета либо распределительные устройства.

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

• адрес участка;
• название объекта;
• категория надёжности, данные по напряжению и нагрузке (в кВт);
• информация о параметрах электросети и наличия резервной мощности;
• указание способа и точек подключения;
• расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

• ксерокопия паспорта заявителя;
• ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
• разрешение на строительство;
• документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
• величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.
