Как правильно сделать вытяжку в погребе и подвале, расчет отдушин

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

  • В том случае, когда общая площадь погреба равняется 10 кв.м., то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
  • Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Нужна ли вентиляция в погребе зимой

Проветривать погреб нужно в течение всего года, хотя некоторые владельцы подземных хранилищ считают, что в зимнее время вентиляция не нужна. Это распространенное заблуждение, но доля правды в нем все же есть.

Если на улице очень холодно (порядка -10-20 градусов), разница в температурах внутри и снаружи становится слишком большой и тяга в вентиляционных каналах сильно увеличивается. Если вовремя не закрыть отверстия, погреб может быстро промерзнуть, и свежие овощи или заготовки испортятся. Поэтому рекомендуется контролировать температуру в помещении, а в сильные морозы полностью закрывать каналы до потепления.

Полезные рекомендации по монтажу вентиляционной системы вы найдете в видео.

Особенности

Если поставлена задача самостоятельно построить вентиляционную систему в гараже, то с ней способен справиться любой владелец автомобиля, если он, конечно, имеет представление о том, как это делается. Существует несколько видов создания оптимального воздухообмена:

  • принудительная система;
  • комбинированная;
  • естественная.

Последний вариант характеризуется минимальными затратами. Принудительная вытяжка будет оптимальной в тех помещениях, которые отапливаются. Это необходимо потому, что разница между температурами внутри и снаружи гаража будет достаточно большой. Это обуславливает то, что построенная вентиляционная система в данный период времени должна быть максимально эффективной. Чтобы создать правильную вентиляцию, необходимо детально разработать схему ее построения.

Многие автовладельцы вообще не понимают, зачем это нужно. На самом деле, вентиляция сказывается на многих моментах и способна решить множество задач. Рассматриваемая система необходима по нескольким причинам:

  • Для защиты транспортного средства. Именно об этом должен беспокоиться любой автовладелец. Если машина будет находиться в помещении с повышенной влажностью, то металлические элементы будут подвергаться коррозии. В первую очередь, будут страдать все элементы, которые открываются. То есть начнут ржаветь двери, багажник и капот. К тому же наличие сырости негативно скажется на функционировании механики и электроники в транспортном средстве.
  • Для защиты самого гаража. Те материалы, которые использовались для строительства гаража, также не приемлют сырость. Опоры здания, изготовленные из металла, со временем будут разрушаться, а деревянные элементы начнут гнить. Бетон и иные связующие покрытия будут съедены плесенью.
  • Для защиты людей. Если в гараже будет плохая вентиляция, то парам горюче-смазочных материалов некуда будет деться, поэтому они постепенно будут накапливаться в гаражном помещении. Посещая данное место, человек будет подвергаться токсичному воздействию. В некоторых случаях могут появиться головные боли или даже отравление.

Нельзя игнорировать важность наличия вентиляции в имеющейся смотровой яме/подвале. Требуется она там для удаления запахов и влажности. Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой

Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой.

Поддержания оптимальной влажности. Необходимо учитывать, что в зимнее время года совместно с автомобилем в гараж попадают снег и лед. В помещении теплее, чем на улице, поэтому они тают и превращаются в водяные пары. В результате влажность в помещении существенно повышается, что плохо отражается на автомобиле. Если вы ездили на машине во время дождя либо под снегом, то кузов нуждается в просушке. Выполнить данную процедуру можно посредством вентиляции.

Вентиляционная система способна удалить конденсат со стен и потолка, а также может просушить смотровую яму.

Излишняя сырость

Усиленное вентилирование способствует быстрому просушиванию сырого помещения. Проводится летом, осенью перед сбором урожая. Выносятся наружу все ящики, короба для хранения овощей. Желательно просушить их под прямыми солнечными лучами для получения бактерицидного эффекта.

Есть несколько способов избавиться от излишней влаги в погребном помещении:

  • Использовать гигроскопичное вещество. Ящики с ним поставить внутри сооружения на несколько дней. Наполнитель может использоваться разный, например, крупная соль, негашеная известь, песок и т.д. Вещество интенсивно впитывает избыточную влагу из воздуха, тем самым осушая пространство хранилища.
  • Еще простой, эффективный способ – использование свечи. Устанавливается как можно ближе к вытяжке, предварительно закрепленная для устойчивости и помещенная в металлическую подставку. Тепло пламени усиливает тягу внутри вытяжки, тем самым улучшая общий воздухообмен. Просушивание пространства происходит гораздо быстрее. Проводится несколько дней, сгоревшие свечи периодически заменяются на новые.
    Эту же функцию может выполнять спиртовка с использованием жидкого, либо сухого топлива.
  • Также на несколько дней можно установить бытовой вентилятор. Он при открытых дверях, люках усиливает естественную циркуляцию воздухопотока, что способствует отведению скопившейся сырости наружу.
  • Дорогой, энергозатратный способ – использование электронагревателей. Сушить придется долгое время, за которое нагреватель намотает много электроэнергии. Ставится по центру для равномерного прогревания всего пространства. Более эффективен теплогенератор – обогревательный электроприбор. Быстрее прогревает пространство, за счет чего экономится время, а соответственно и затраты на электроэнергию. Горячий воздух усиливает тягу, воздухообмен проходит эффективнее.
  • Установить внутри хранилища буржуйку. Дымоход подключить к вытяжной трубе. Если нет вытяжки, печь не имеет смысла ставить, потому что она будет дымить, не принесет должного эффекта. За счет прогревания воздуха смена потоков улучшается, что неизбежно приводит к просушиванию поверхностей овощного хранилища.
  • Соорудить жаровню из металлической емкости, например, старого ведра. Внизу просверливаются отверстия для улучшения тяги, процесса горения. Внутрь закладываются дрова (желательно березовые). Сгорая, они отдают тепло помещению. Тем самым усиливается проветривание сооружения.

С технической точки зрения, устройство системы проветривания внутри погреба своими руками не представляет ничего сложного при наличии базовых навыков, минимального набора инструментов и комплектующих. Проектируется и устанавливается еще на стадии закладки хранилища. Оправдывает себя в первые же недели работы, сохраняя и поддерживая оптимальный микроклимат внутри помещения.

Плюсы и минусы

Отметим положительные моменты от применения систем вентилирования в подвале и цокольном этаже:

  • Комфортный микроклимат в доме, нет ощущения сырости на первом этаже;
  • Возможность обустроить кладовую, в которой поддерживается постоянная температура и содержание влаги в воздухе;
  • Увеличивается срок эксплуатации несущих конструкций жилого дома или погреба, особенно если они выполнены из дерева;
  • Эксплуатация газового и отопительного оборудования невозможна в непроветриваемом помещении по соображениям безопасности;
  • В сухом подвале никогда не заведутся споры плесени, вызывающие орви, аллергию и астму.

Как правильно сделать вентиляцию в погребе с повышенной влажностью, осушение погреба

Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативным образом сказаться на состоянии продуктов, которые хранятся в погребе.

Кроме того, при системе вентиляции погреба с одной трубой, влага часто конденсируется на ее стенках, а в холодное время года – замерзает. Таким образом она может намерзнуть в несколько слоев и полностью закупорить вентиляционное отверстие. Чтобы этого не произошло – необходимо обустройство системы принудительной вентиляции с усиленной вытяжкой.

При помощи принудительной вытяжки можно существенно уменьшить влажность в любом типе погреба. Как сделать сухим даже достаточно большое помещение? Для этого необходимо использовать не только вентиляционную систему, но и предварительно просушить погреб. Чтобы это сделать, нужно перед обустройством вентиляции в погребе своими руками вынести из него все продукты, после чего провести работы по сушке.

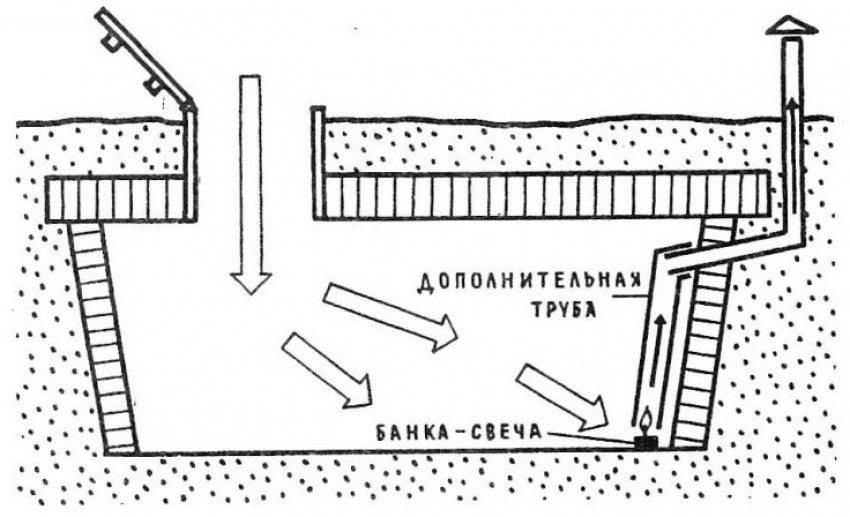

Схема установки свечей для просушки подвала

Осушить погреб можно несколькими способами:

При помощи железной печки или жаровни – в подвал опускается жаровня или ведро с углями, огонь поддерживается до тех пор, пока в помещении не станет достаточно сухо. Перед началом такой сушки в погребе необходимо открыть дверь и другие отверстия. Огонь лучше всего разжигать при помощи древесных опилок или щепок, а при необходимости операцию можно повторить несколько раз.
С помощью свечи – свеча устанавливается под вытяжкой в погребе. Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он не будет достаточно эффективным. Сушка подвала при помощи свечи проще, чем с использованием жаровни, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
С использованием специального осушителя воздуха – хороший вариант для хранилищ большого размера, позволяет быстро избавиться от влажности в помещении. Использовать осушитель можно в дополнение к обычной системе приточно-вытяжной вентиляции, если в погребе часто скапливается влага.

Выбирать подходящий вариант осушения подвала нужно в зависимости от его размера, а также наличия у вас времени и возможностей. Монтаж эффективной системы вентиляции позволит заниматься этим реже, но полностью избавить от необходимости просушивания влажного погреба не сможет даже самая качественная вентиляция, если при строительстве помещения не была выполнена его гидроизоляция.

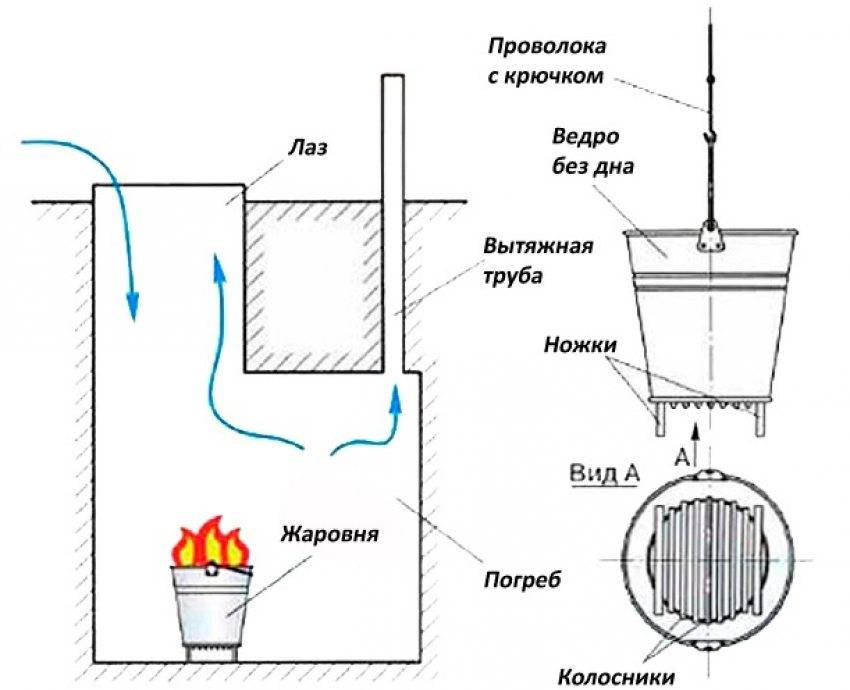

Сушка стен погреба с помощью самодельной жаровни

Виды вентиляции погреба

Решая, как сделать вытяжку в погребе, следует определиться с ее типом. Вентиляции бывают:

  • естественными;
  • принудительными.

Следует подробнее рассмотреть преимущества и недостатки каждого вида системы.

Естественные вентиляции

Вентиляция погреба с двумя трубами без применения каких-либо вентиляторов или электрических систем считается естественной. Доступ свежего воздуха обеспечивается за счет разницы атмосферного давления на улице и в помещении.

Чтобы такая вентиляция была эффективной, важно правильно расположить обе трубы. Немаловажна и погода на улице

В теплое и безветренное время системы не идеально справляются со своими функциями. В такие периоды невозможно четко регулировать температурный режим в подвальном помещении.

К преимуществам можно отнести такие нюансы:

  • низкая себестоимость, так как затраты только на недорогостоящие материалы;
  • простой монтаж, нет необходимости приглашать специалистов;
  • возможность установить вентиляцию даже после постройки основного здания.

Немаловажно учесть, для каких целей проектируется подвал. Если там будут храниться только овощи, не требующие специальных условий, естественной вентиляции может быть вполне достаточно

Если там предполагается хранить продукты, требующие строго температурного режима и уровня влажности, лучше подойдет принудительная вентиляция погреба.

Принудительная вентиляция

Вентиляция погреба своими руками – цель осуществимая, даже в том случае, когда планируется установка принудительной системы. Для этого достаточно иметь базовые знания физики и электрики.

Вытяжка для погреба принудительного типа применяется чаще всего тогда, когда площадь подвального помещения более 40 квадратов. Этот способ вентилирования актуален и тогда, когда комнату планируется использовать не только для хранения продуктов, но, например, как бильярдную или спортзал.

Преимущества принудительной вентиляционной системы таковы:

  • оптимальная температура в погребе легко достигается в любое время года, независимо от погоды;
  • с помощью специального оборудования можно достичь не только замены воздуха свежим, но и его фильтрации;
  • можно регулировать степень вентиляции в зависимости от изменяющихся потребностей.

Принудительная вытяжка для погреба своими руками монтируется не так просто, как естественная. Кроме того, требуется приобрести специальное оборудование, поэтому себестоимость системы заметно повышается. Чтобы такая вентиляция работала, необходима точка электропитания, а, значит, придется проводить отдельную проводку и ставить розетку. Когда электричество отключают, вентиляция перестает функционировать. Расчет вентиляции погреба необходим, чтобы не ошибиться в выборе мощности приборов, обеспечивающих отток воздуха.

Зная, как правильно сделать вентиляцию в погребе, можно обойтись без помощи специалистов в этой сфере. Грамотно созданная система позволит долго хранить продукты в подвале, а нахождение человека в таком помещении будет безопасным.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

  • для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
  • диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
  • необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
  • для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Устройство правильного воздухообмена

Для наиболее грамотного устройства вентиляции в подвале гаража необходимо учитывать следующие моменты:

Наиболее эффективной считается вытяжная система, обеспечивающая циркуляцию воздушных масс даже летом.
При использовании вентилятора в схеме следует позаботиться о его изоляции и защите проводки от влаги, которая образуется в процессе.
Если площадь помещения меньше 40 квадратов, и внутри хранятся продукты, необходимо устраивать вытяжку.
При выборе оборудования важно понять, какой вентилятор брать: слишком мощное устройство расходует больше энергии, а чересчур слабая модель не позволяет удалить всю влагу до конца.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

  1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
  2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

  • сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
  • через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Выводы и полезное видео по теме

В этом видеоролике наглядно демонстрируются признаки некачественной вентиляции подвального помещения. Каналы приточно-вытяжного воздухообмена в данном погребе вроде как имеются, но воздух по ним не идет. Налицо все проблемы подвала – сырость, затхлый воздух и обильный конденсат по ограждающим конструкциям:

https://youtube.com/watch?v=JRQDGF0C090

На видео ниже представлено практическое решение принудительной вытяжки погреба при помощи кулера от ПК и солнечной батареи. Отметим оригинальность исполнения данного проекта вентиляции. Для погреба типа «овощехранилище» такая реализация воздухообмена вполне допустима:

Поскольку полноценное понижение влажности в подвале невозможно без термоизоляции «холодных» трубопроводов, представляем видео о нанесении трубчатой изоляции. Отметим, что при техническом назначении подвала рациональна полная обмотка теплоизолированной трубы армированным скотчем – так надежнее:

«Беспризорный» подвал вполне реально превратить в помещение желаемого назначения. Необходимо лишь решить в нем проблему воздухообмена и ликвидировать источники влаги. В любом случае, подвальный ярус здания не должен представлять собой мокрое, заросшее плесенью место. Ведь его стены – фундамент строения, чье разрушение недопустимо.

Хотите самостоятельно обустроить вентиляцию в погребе, но не уверенны, что все делаете правильно? Задавайте свои вопросы по теме статьи в расположенном ниже блоке. Здесь же можно поделиться опытом самостоятельного обустройства вентиляции в погребе или подвале.
