Замена выключателей света с одной или двумя клавишами своими руками

Принципы работы и виды выключателей – что нужно знать, чтобы не причинить себе вред

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

  • Возгорание проводки в распределительном щитке и стенах;
  • Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
  • Короткое замыкание;
  • Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности. Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки. В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

  1. 1.
    Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
  2. 2.
    Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами. Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами. При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом. Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт. Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

  1. 1.
    Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
  2. 2.
    Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

  • С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
  • Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;
  • Акустические – срабатывающие на голосовые команды или хлопки;
  • С дистанционным управлением.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.


Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

https://youtube.com/watch?v=vhCoapshqDs

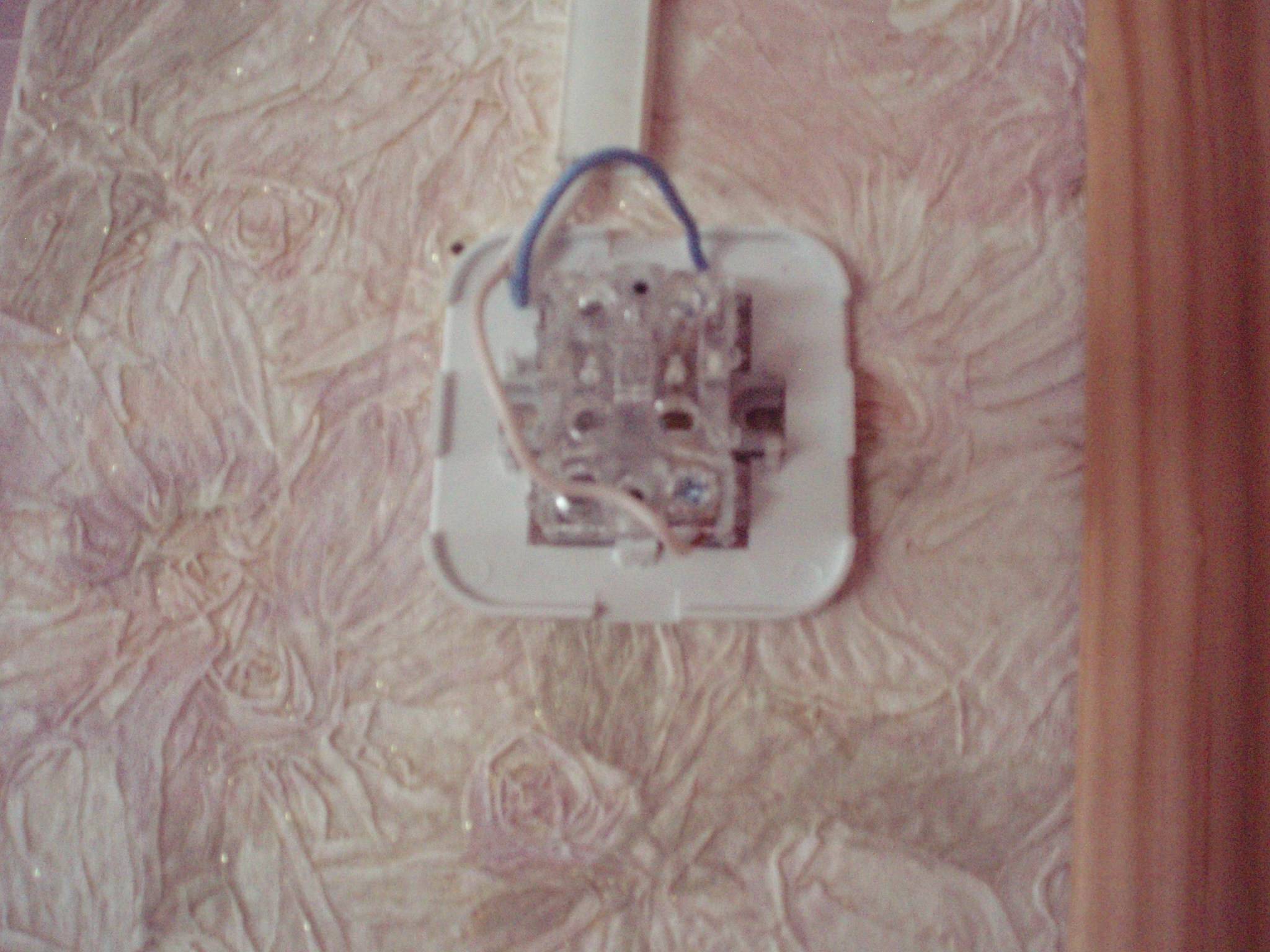

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Особенности, как подключить выключатель: виды

Сейчас на рынке представлены несколько разновидностей выключателей. Конкретный вид подбирают исходя из цели установки. Также роль играет количество светильников, которые необходимо контролировать.

Основные виды светильников:

  • С одной клавишей;
  • С двумя клавишами;
  • С тремя клавишами;
  • Сенсорные;
  • Дистанционные.

Одноклавишный выключатель считается наиболее простым устройством. В корпусе прибора монтируется металлическая скоба. Она выполняет управление пластиной выключения. На коробку конструкция устанавливается с помощью специальных лапок, которые расположены по бокам скобы. Кроме этого в корпусе есть отделение для проводов.

Двухклавишный выключатель это два устройства одноклавишных разновидностей в одном корпусе. В таком устройстве достаточно много проводов. Так удобно устанавливать люстры на большое количество лампочек или контролировать множество светильников. Также устроены и трехклавишные приборы.

Сенсорные выключатели функционируют за счет электрической схемы, размещенной в корпусе. Часто такие приборы имеют подсветку, диод, регулятором выключения. Индикатор может регулировать на тепло человеческого тела и включать свет.

Дистанционные приборы идеально подходят для больших домов. В его конструкцию входит приемник сигналов и блок управления. Для выключателя света можно использовать блок или пульт.

Особенности конструкции и подключения выключателей разных производителей

Общий принцип работы, выключателей один замыкание и размыкание одного или группы контактов, конструктивные решения могут быть разные, отличаются способы подключения проводов. Одними из наиболее востребованных моделей на рынке считаются выключатели «Lezad». Они имеют стандартные размеры корпуса для установки в подрозетники и винтовые механизмы крепления с раздвижными планками. Существенным отличием от других моделей является контакты с зажимными пружинами, не требуется винтами зажимать провод на контакте, достаточно вставить его в отверстие и он надежно зафиксируется пружиной.

На керамических основаниях указываются: номера контактов, максимально допустимый ток; Схема коммутации контактов; Логотип компании.

В рассмотренном нами примере подключения используется проходные двухклавишные выключатели с шестью контактами. Покажем, как они подключаются в схему.

Подключение проводов к первому выключателю

Обратите внимание, что к первому выключателю через распределительную коробку подходит пять токопроводящих жил. Фазный провод между 1 и 2 контактами соединяется перемычкой

Подсоединение второго двухклавишного проходного выключателя к схеме с двумя точками управления

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

  • механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
  •  электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые — открытой. Устанавливаются оба варианта по аналогичным схемам

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

  1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
  2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
  3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Виды выключателей

Выключатели отличаются друг от друга по:

  • способу крепления к стене;
  • количеству клавиш;
  • конструктивным особенностям;
  • типу разъемов для подключения электрических проводов;
  • принципу включения.

Устройства могут быть выпущены в обычном исполнении либо защищенными от проникновения влаги. Последние предназначены для эксплуатации в ванных комнатах или на открытом воздухе.

По способу крепления

По способу крепления вылючатели подразделяются на:

  1. Приборы внутреннего типа. Устанавливаются в специальные углубления в стенах, часто совместно с подрозетниками, изготовленными из металла или пластика. Это наиболее распространенный тип устройств, применяемый в квартирах многоэтажных домов.
  2. Наружные. Используются в сочетании с открытой проводкой и крепятся непосредственно на стену.

По конструкции

В зависимости от предназначения и конструктивных особенностей выключатели бывают:

  • клавишные;
  • кнопочные;
  • поворотные (ползунковые).

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

По конструкции клемм для крепления концов проводки

В современных выключателях используется два типа клемм для фиксации электрических проводов:

  1. Винтовые. Соединения, где зажим осуществляется с помощью винтов, со временем ослабевают, что приводит к росту температуры в точке контакта и прогоранию кабеля. Их надо осматривать хотя бы раз в 2–3 года и подтягивать.
  2. Пружинные. Такие клеммы более долговечны и обеспечивают надежный контакт на протяжении всего периода эксплуатации.

По принципу включения

Современные выключатели по принципу включения бывают:

  • механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
  • электронные сенсорные, приводимые в действие прикосновением руки;
  • с дистанционным управлением, оснащенные пультом или датчиком движения.

Фотогалерея

Принцип работы

Принцип работы выключателя состоит в том, что внутри механизма элемента имеется подвижный контакт. При нажатии на клавишу он может принимать одно из двух положений. Первое положение — «включено», второе — «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего лампа начинает светиться.

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

  • На лестничных маршах;
  • Длинных аллеях;
  • Туннелях;
  • Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

7 Мигает лампа – как избавиться от такой проблемы

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

  1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
  2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).
  3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

  4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.
