Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Типовые измерения бытовым мультиметром

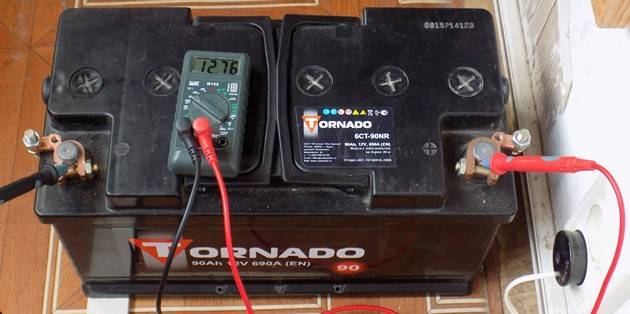

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
2. Определяем фазу. Для этого существует индикаторная отвертка.
3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

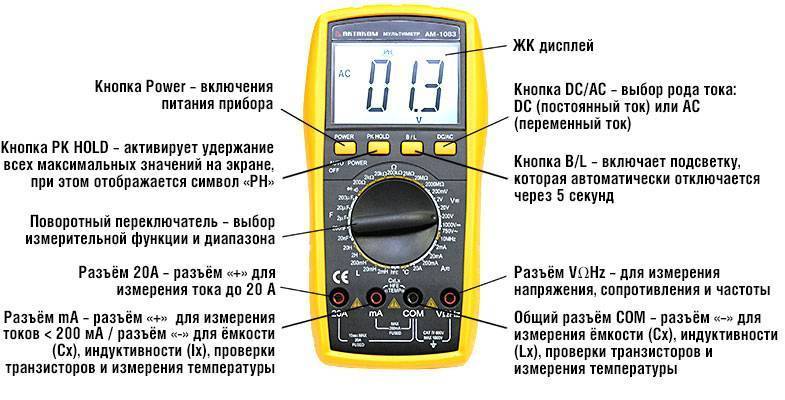

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

• DT830;
• DT832;
• DT838;
• Ресанта DT 181;
• Ресанта DT 182;
• ДТ9205а;
• Ермак;
• Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Режимы приборов

Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться

Обратите внимание, что по мере проведения работ цифры на дисплее меняются

Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах.

Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности.

Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.

Современные приборы позволяют измерить коэффициент усиления транзистора по току

Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования.

Режим называется hFE по первым буквам параметра на английском языке

Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter)

Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки.

Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.

Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера

Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень.

Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя

Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения. Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам

Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание. При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры

Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя. При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается

Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки

Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

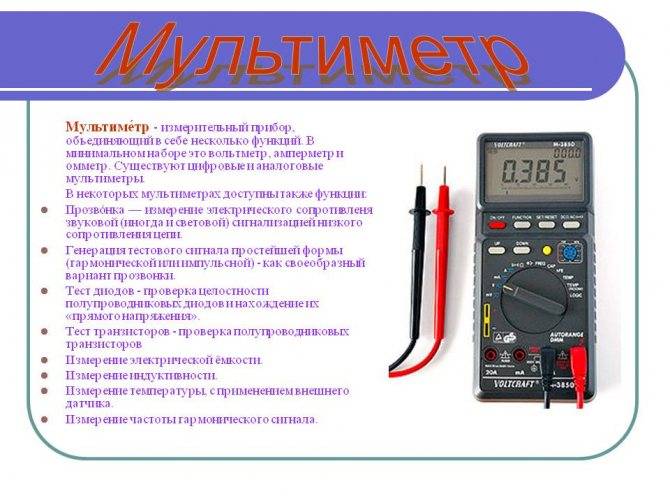

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.
