Как подключить датчик движения к светодиодному прожектору: схемы подключения для освещения

Сфера применения и преимущества

Прожектор с датчиком движения обеспечивает защиту от проникновения посторонних людей на территорию Рассматриваемая категория осветительных устройств используются для охраны граничащих со строением территорий, а также с целью освещения подъездных путей и других участков. Помимо этого, такие приборы применяются для обслуживания следующих мест:

• смежных с соседями зон;
• участков промышленных предприятий;
• складов и автостоянок;
• различных коммерческих объектов.

Нередко их устанавливают в зоне дверных проходов, что позволяет наряду с освещением контролировать перемещение посторонних лиц и существенно расширяет область применения.

Осветительные приборы этого класса отличаются повышенной функциональностью, небольшими размерами и простотой обслуживания. Помимо этого им присущи следующие достоинства:

• долговечность (в большей степени это касается моделей в светодиодном исполнении);
• простота монтажа;
• экономичность, достигаемая за счет кратковременности включения;
• устойчивость к климатическим и другим видам воздействий: вибрациям, шумам, резким перепадам температур и осадкам.

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

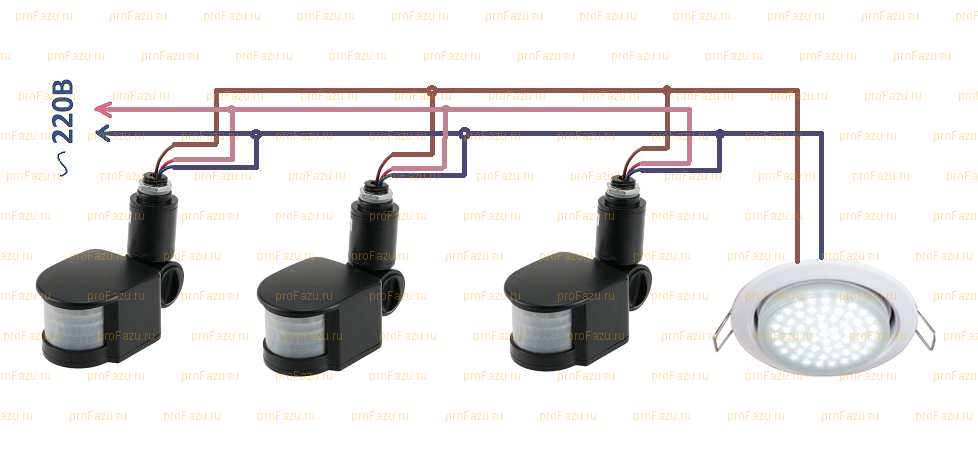

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

• фазу;
• ноль;
• линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

• кабель должен быть рассчитан на полную мощность потребления прожектора;
• падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
• из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.

Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	–
0,75	3300	–
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

• полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
• сечение и материал проводников;
• ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

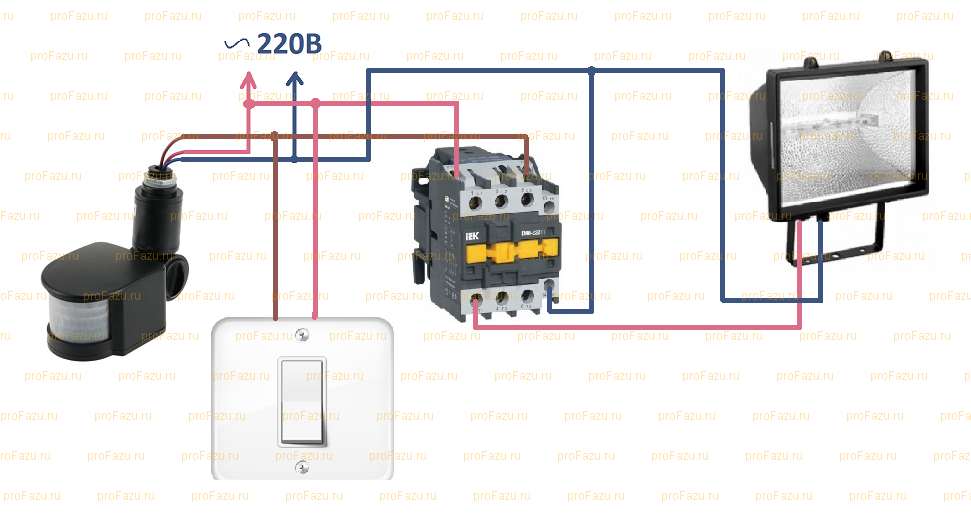

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

1. дюбель диаметром 6 мм (лучше 8) длиной не менее 40 мм – 3 шт.
2. саморез с прессшайбой (белый, острый) – 3 шт.
3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Инструкция по монтажу

С монтажной схемой и принципом действия устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.

Итак, чтобы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:

1. Определитесь со схемой подключения.
2. Выберите наиболее подходящее место для того, чтобы установить детектор. Чаще всего корпус крепится в углу комнаты либо на потолок. Если Вы решили осуществлять монтаж на улице, тут уже необходимо действовать по обстоятельствам. Главный фактор – угол обзора сенсора. Вы должны подобрать наиболее оптимальное место размещения корпуса, чтобы свести к минимуму все мертвые зоны. Обычно для этого используют несущую стену постройки либо опору уличного фонаря.
3. Отключите электроэнергию на вводном щитке, т.к. Вам придется иметь дело с оголенными вводными жилами от сети.
4. Согласно выбранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно увидеть на фото выше) и в самом светильнике. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, чтобы не перепутать жилы. Перепутав фазу и ноль Вы не только навредите электропроводке, но можете и подвергнуть свою жизнь опасности, так что будьте осторожнее.
5. Настройте регуляторы на корпусе, чтобы они были в оптимальных положениях. На передней панели датчика движения Вы можете увидеть до четырех основных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в индивидуальном случае. К примеру, зачем детектор освещения будет включать свет днем или на целых 420 с (максимальная уставка), если можно выставить срабатывание только ночью, на 10 секунд при этом, если это будет человек, а не кошка или другой небольшой объект (пример для уличного применения). Более подробно о настройке датчика движения мы рассказали в отдельной статье.
6. Включите электроэнергию на щите и переходите к тестированию, возможно, придется поменять уставки либо местоположение изделия.

Вот и вся пошаговая инструкция по монтажу детектора! Надеемся, что теперь Вы знаете, как установить и подключить датчик движения для освещения своими руками! Чтобы Вы наглядно увидели всю сущность мероприятия, предоставляем данную видео инструкцию:

Монтаж потолочного детектора

Напоследок хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-первых, желательно размещать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать ложное срабатывание. Во-вторых, почаще протирайте пыль с линзы, т.к. любое загрязнение будет негативно отображаться на эффективности срабатывания системы. Ну и, в-третьих, если Вы решили подключить детектор на даче, размещайте его подальше от деревьев и кустов, которые также будут являться помехами!

Похожий материал:

• Как сделать светодиодный прожектор своими руками
• Как подключить выключатель света
• Схема подключения прожектора к датчику движения

Обозначение клемм сенсора

Существуют два основных варианта конструкций датчиков – с двумя клеммами для подключения или с тремя. Стандарта на маркировку клемм не установлено, и каждый производитель волен вводить свою систему обозначений. Но в большинстве случаев для двухвыводных датчиков выводы маркируются:

• L – для подключения фазного провода сети 220 вольт;
• L1 – для подключения провода к нагрузке (возможны варианты Out или стрелка, направленная наружу и т.д.).

У трехпроводных моделей клеммы обозначаются:

• L – для подключения фазного провода сети 220 вольт;
• N – эту клемму надо соединить с нулевым проводом;
• А – выход для управления нагрузкой (возможны варианты Out или стрелка, направленная наружу и т.д.).

Подключение проводки с детектору

Варианты подключения для разных модификаций рассмотрены ниже.

Настройка работы детектора и устранение ложных срабатываний

Настраивается сенсор движения согласно инструкции изготовителя. С ней надо ознакомиться до начала эксплуатации системы.

1. В большинстве случаев придется настроить чувствительность прибора – чтобы он не реагировал на мелких животных, пролетающих птиц, небольшие предметы, переносимые ветром и т.д. Настройка чувствительности производится для датчика любого типа.
2. Некоторые сенсоры имеют настройку задержки отключения. Эта функция удобна, чтобы человек или автомобиль мог гарантированно покинуть зону контроля датчика без выключения освещения. Регулируется исходя из местных условий в пределах от нескольких секунд до нескольких минут. Целесообразно изначально установить регулировку в минимальное значение, а потом увеличивать исходя из опыта применения.
3. Если сенсор движения совмещен с фотореле, то надо настроить уровень срабатывания. Это делается вечером в момент достижения желаемого уровня освещенности. Вращением настроечного органа добиваются включения освещения (возможно, при этом придется имитировать движение предметов для срабатывания детектора). При необходимости, в последующие вечера уровень срабатывания можно подстроить точнее.

Настроечные органы сенсора движения с фотореле.

Если настройка выполнена правильно и тщательно, то ложные срабатывания должны быть сведены к минимуму. Если полностью избежать несанкционированных включений света не удалось, можно попробовать подобрать расположение и направление сектора обзора сенсора так, чтобы:

• на него не попадали посторонние источники света (фары проезжающих мимо машин и т.д.);
• в его поле зрения не находились периодические источники тепла (дымовые трубы, трубопроводы отопления и т.п.);
• у мелких животных не было возможности подобраться близко к датчику.

Также надо проанализировать местные условия, разобраться, что может быть источником помех и принять соответствующие меры. Наградой будет долгая и бесперебойная работа автоматической осветительной системы.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
