Как подключить светильник с выключателем на веревочке

Схема подключения бра с веревочкой с одной и двумя лампами

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

одна либо несколько ламп в бра;
питание должно осуществляться напрямую от электропроводки;
питание должно осуществляться от розетки с помощью вилки;
разъединение цепи происходит от клавиши на стене;
разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

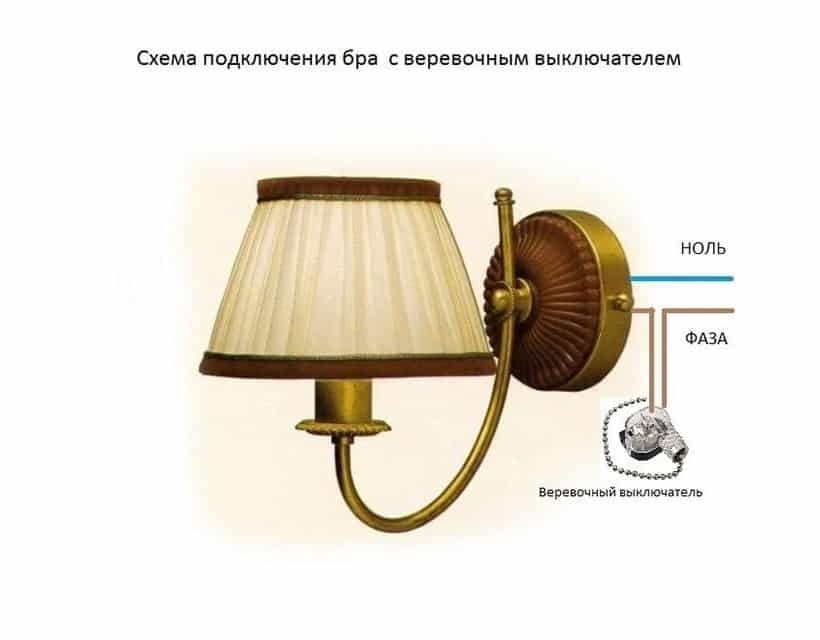

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

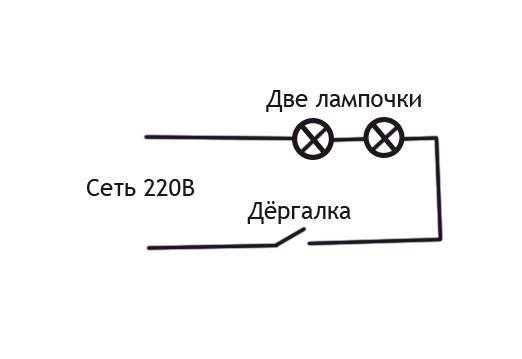

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
дюбель-гвозди;
набор отверток, включая индикаторную;
стремянка;
пассатижи;
острый нож либо специальный инструмент для снятия изоляции;
простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

Отключаем автоматический выключатель, чтобы обесточить помещение.
Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.

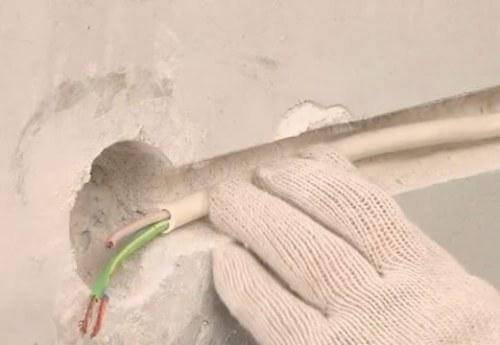

С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
Фиксируем жилы в соответствии со схемой.
Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

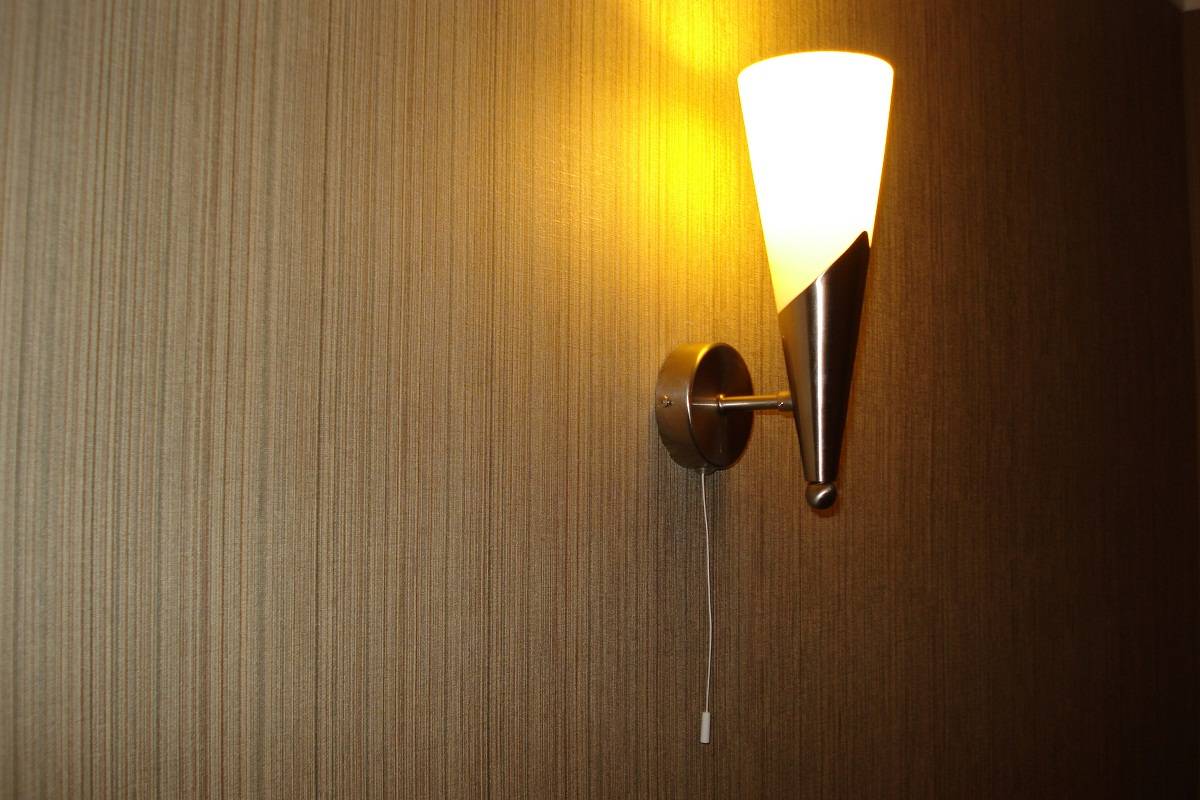

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке

Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую

Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Подключаем провода

Далее распределим провода. «Фаза» должна соединяться с «пяткой» патрона в светильнике, а «ноль» — с цоколем патрона. Провода в светильнике имеют разный цвет и чтобы разобраться от чего идет какой провод, нужно просто посмотреть в патрон.

Допускается соединение и обычной скруткой, но только в том случае, если оба провода одного металла и сечения. К тому же скрутку надо обязательно пропаивать и изолировать.

У нас из стены выходит медный одножильный провод, а в бра применен многожильный алюминиевый провод, поэтому качественное соединение можно получить только при использовании клеммного зажима.

Также поступаем и со вторым проводом. Теперь зовем помощника, а если его нет – тогда просто подвязываем консоль для удобства дальнейшей работы.

С обратной стороны устройства подсоединяем провода от светильника, очищенные от изоляции аналогичным способом.

Закручиваем винтики с усилием, чтобы провода самопроизвольно не выскочили.

Установка выключателя-цепочки в бра

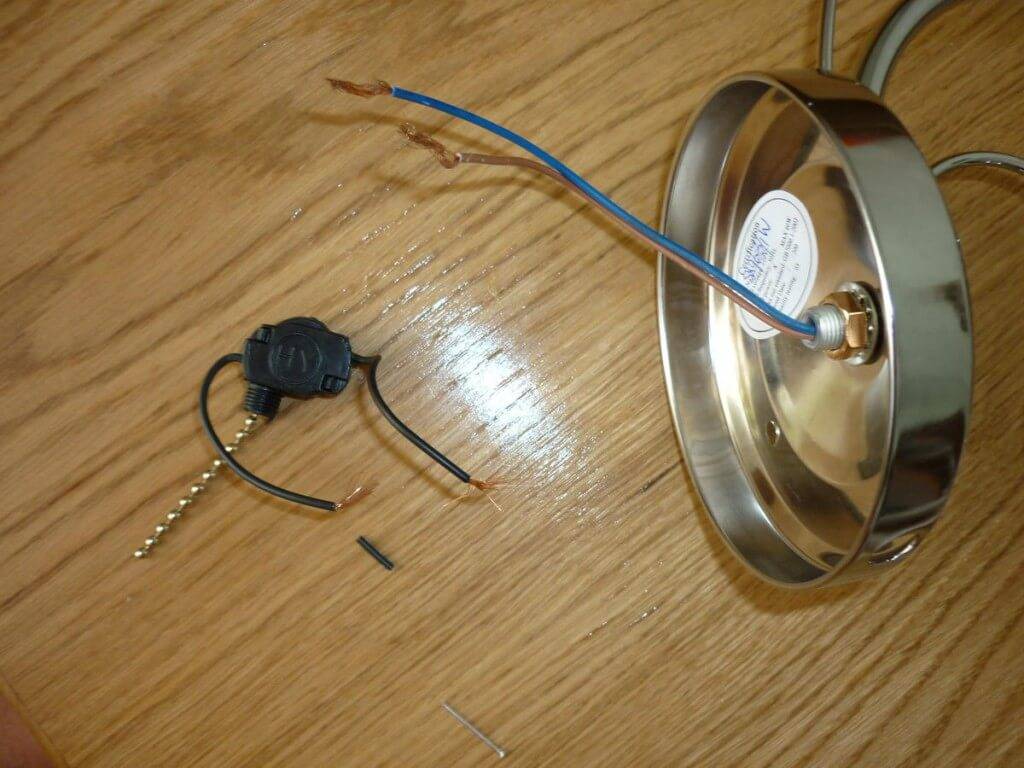

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Принципиальное решение

Все большее число наших соотечественников принимают решение на покупку светильников, крепящихся к стене. Многим приходится решать сложную задачу, не зная, как подключить бра с выключателем шнурком

. Данный вариант включения/выключения особо популярен, так как позволяет обходиться без необходимости каждый раз вставлять вилку в розетку и извлекать ее при погашении света. Кроме того, на шнурок можно прикрепить какое-либо украшение, дополняя интерьер приятными симпатичными вещичками.

Некоторые собственники, не пытаясь разобраться как правильно

можно подключить светильник с выключателем шнурком, принимают решение на вызов мастера-электрика. Это простое решение, но оно потребует дополнительных финансовых расходов. При этом вполне можно обойтись и без сторонней помощи и установить бра своими руками, соблюдая при этом все установленные правила ПБ и ТБ.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Как подключить бра с выключателем шнурком? Простая и понятная инструкция.

Бра с выключателем в виде шнурка часто используется в помещениях, где наблюдается нехватка полезного пространства. Вряд ли имеет смысл захламлять стены большим количество электрических аппаратов. Шнурок же находится непосредственно в самом осветительном приборе и на 100% выполняет свои функции. При этом осуществить подключение и навешивание такой бра не составляет никаких сложностей.

На сайте WWW.LY.UA Вы сможете ознакомиться с различной бытовой осветительной техникой (и не только). Представлены демократичные расценки. В сочетании с широким ассортиментом магазин выглядит привлекательным поставщиком электрических осветительных приборов.

Что потребуется для подключения?

На самом деле, чтобы обеспечить подачу электричества на бра, потребуется самый минимум инструментов и электрических элементов:

набор отвёрток;
кусачки;
изолента;
перфоратор;
инструмент для удаления изоляции с проводов.

В случае, если в Вашем доме не используется заземляющий контур, соответствующая жила в проводе должна быть эффективным образом заизолирована. Таким образом, провод будет располагать всего двумя проводами – коричневым и синим.

Синий подключается к бра напрямую (она имеет провода с таким же цветовым решением). Естественно, можно использовать скрутку проводов, пайку и изолирование соединения при помощи термоусадочного кембрика.

Подключение посредством колодок

Провода, подключаемые через электрические колодки, будут образовывать максимально плотный контакт. Следовательно, перегрев места соединения становится невозможным в принципе.

Коричневая жила от провода соединяется с чёрный от включателя-шнурка, второй конец от выключателя соединяется с коричневым проводом от бра.

На этом электрическая часть подключения завершается. Нередко бра подключают к электросети не через общую электропроводку, а через розетку. Это очень удобно. Во-первых, бра эксплуатируется изредка, а не постоянно.

Во-вторых, такой осветительный прибор всегда можно полностью вывести из цепи питания, если Вы, к примеру, надолго уезжаете из дома.

В видео домашний мастер продемонстрировал принцип подключения бра к электросети:

https://youtube.com/watch?v=2QiWUQedRWY

Порядок подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

рабочего узла — металлическая основа с контактами и кнопочным приводом;
крепежа — лапок или усиков из металла, соединенных с металлической пластиной;
декоративного оформления — панели или рамки;
динамической части — пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Фото из

Одноламповый настенный светильник

Светодиодная линия или люминесцентная лампа

Потолочный светодиодный прибор освещения

Поврежденный выключатель с разрушенным корпусом

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен).

Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55

Выбор места для подключения настенного светильника

Перед тем, как приступить к установке бра, необходимо правильно выбрать его местоположение, не поленившись произвести тщательные измерения. Особенно это актуально для парных светильников, которые должны располагаться параллельно друг другу. В противном случае велик риск получить от освещения совсем не тот эффект, который ожидался.

Выбирая место для установки, желательно учитывать, что крепить бра рекомендуется на высоте полутора метров от пола. Заранее позаботьтесь о том, чтобы скрыто подвести к месту подключения прибора проводку.

Поскольку этот материал посвящен именно подключения бра, оборудованных встроенным выключателем, который управляется веревочкой или цепочкой, поговорим подробно о порядке монтажа светильников этого типа.

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.
