Сборка
После починки устройства и предварительной проверки его на работоспособность с помощью восстановления подачи тока, следует произвести монтаж его на свое место и произвести сборку его деталей в обратной очередности. Особых затруднений в этом деле быть не должно. Однако если вы всё же сомневаетесь, то можете воспользоваться фотоматериалом, который вы подготовили для себя заранее (еще на этапе разборки). Приступив к сборке выключателя, нужно для начала к одной из клемм присоединить провод, который мы ранее выделили маркером, а после этого – все оставшиеся провода. На следующем этапе производится фиксирование устройства в подрозетнике и установка ободка корпуса, украшающей крышки и кнопок включения/выключения света.
Схема подключения двухклавишного выключателя
На этом процесс ремонта выключателя у себя дома может считаться оконченным.
Соблюдая технику безопасности и вышеизложенные советы, действуя поэтапно и при должной внимательности, можно без особых усилий и без помощи посторонних людей продлить жизнь выключателей у себя дома.
Диммеры, их различие.
Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.
- Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования. Однако, из-за большой потери мощности сказывается низкая эффективность.
- Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
- Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).
Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.
Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.
Может Вас заинтересует статья Светодиодные ленты — краткая информация
Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.
Технология ремонта

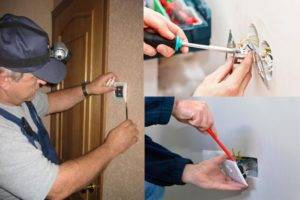

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки
- Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
- Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
- Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
- Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
- Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
- Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
- Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
- Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
- Осуществите подключение проводов, а также установку корпуса в подрозетник.
- Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.
Видео инструкция по сборке корпуса
Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.
Порядок ремонта
Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:
- Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
- Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
- Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
- Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
- Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
- Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.
Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.
Как сделать, чтобы выключатель разрывал фазу, а не ноль
Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.
Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).
ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа. Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику
Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.
Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:
1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)
2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)
3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)
4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)
Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.
Для этого:
– Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2
– Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре
– Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1
Схема замены нулевого проводника в выключателе на фазный, представлена ниже:
Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.
UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.
Как починить выключатель света – ремонт выключателя света
В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.
Подготовительные процедуры
В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.
К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.
Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:
- стандартный индикатор типа «отвёртка» или мультиметр;
- обычная отвёртка подходящего размера;
- мелкая шкурка, маркер и фотоаппарат.
Разборка и чистка контактов
В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:
- После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
- Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
- Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
- Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
- В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.
- Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
- После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).
Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.
Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.
В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.
Сборка выключателя
После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.
Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.
Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.
После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.
Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.
Разновидности выключателей для домашнего применения
Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.
Таблица 1. Виды выключателей по принципу включения
| Вид | Описание |
|---|---|
| Механические | Приспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок. |
| Сенсорные | Устройство работает при прикосновении руки, а нажимать клавишу не потребуется. |
| С пультом управления | Такая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг. |
Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.
Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.
Выключатель с дополнительной подсветкой
По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.
Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.
Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.
По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.
Схема подключения
Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.
Куда устанавливают выключатель?
При включении света треск в выключателе. Почему искрит розетка, выключатель: что делать
От чего иногда искрит и потрескивает выключатель света?
Наверное каждый человек наблюдал такую картину, как при включении света, искрит выключатель. И искрит он больше именно при включении, нежели при выключении. Этот вопрос довольно распространенный, но конкретного ответа при поиске я не нашел, и поэтому решил немного просвятить своих читателей. Начнем по порядку.
При включении выключателя, особенно в темноте, характерно видно искрение, в виде небольшой кратковременной вспышки. Затем свет включается и искрение пропадает. Здесь может быть 3 основные причины.
1 причина:
Контакты выключателя обросли нагаром ( окисление ) и при приближении к друг-другу создают электрическую дугу, которую мы и видим. Это самая распространенная причина искрения выключателя, так как нагар на замыкающих пластинках уже выглядит как отростки, они то и создают искрение до того, как контакт полностью замкнется.
2 причина:
Существенно ослабла пружина ( пластина ) дожимающая контакт при включении. Вы слышите щелчок при включении? Он должен быть резким и четким, то есть нажал и сразу щелк. Если у Вас выключатель включается мягко и его нужно буквально дожимать пальцем ( иногда свет не включается пока сильно не надавишь ) то значит дело в пружине. Здесь процесс искрения может не пропадать, а искрить постоянно ( некоторые его наблюдают ) так как контакты не замкнуты с нужным усилием и причина искрения слабый контакт.
3 причина:
Включаемый источник света, люстра, торшер, бра имеют мощные лампы (особенно галогеновые), которые существенно перегружают нагрузку на те же замыкающие контакты. Здесь уже надо смотреть потребляемую мощность всех ламп, и по возможности менять выключатель по конструкции. То есть в более бюджетных выключателях контакты и пластина ( пружина) выполнены не слишком качественно и могут давать «плавный пуск». А также нужно посмотреть какие автоматы стоят на этой линии, возможно их мощность не соответствует нагрузке.
Однозначно, если у Вас искрение продолжается долю секунды и пропадает, а так же искрят абсолютно новые выключатели — ничего страшного, по практике замечено что искрят при включении почти все выключатели. А если Вы наблюдаете постоянное искрение, нагревание клавиши выключателя, а так же мерцание лампочек в люстрах и светильниках — немедленно приступайте к ремонту выключателя. Ремонтируется выключатель редко ( если только поджать пружину и зачистить контакты, но это не надолго) , в основном его меняют
Так же стоит обратить внимание на проводку чтоидет к выключателю и ее крепление к контактам. Бывает контакт слабеет и начинается искрение выкл и нагрев клавиши, в этом случае нужно подтянуть винты контактов. Если Вы видите что выключатель искрит постоянно ( видно свечение) , греется, подтрескивает ( издает шум) нужно не откладывая Вызвать электрика на дом и произвести ремонт цепей освещения
Если Вы видите что выключатель искрит постоянно ( видно свечение) , греется, подтрескивает ( издает шум) нужно не откладывая Вызвать электрика на дом и произвести ремонт цепей освещения.
Помните, искрящий выключатель — может стать источником возгорания!
С электричеством не шутят!
masternachasspb.ru
Почему искрит розетка выключатель | Ремонт и строительство своими руками
Довольно часто случается так, что при включении выключателя начинает мигать свет и наблюдается искрение, сопровождающееся потрескиванием, в выключателе. Потом все успокаивается, а при очередном включении все повторяется. Такое же проявление случается
10i5.ru
Порядок выполнения ремонта
Если выключатель искрит по причине ослабленного контакта, нужно обеспечить непрерывное соединение пары и приемной пластины при включенном свете.
Когда трещит выключатель света, вероятно, в цепи происходит короткое замыкание, поэтому необходимо очистить контакты проводов и соединить прибор с линией повторно. Если он продолжает работать некорректно, необходимо менять прибор на новый. Закороченный выключатель использовать нельзя.
Как отремонтировать устройство:
- Обесточить сеть, проверить индикаторной отверткой отсутствие напряжения.
- Если искрит клавишный выключатель, нужно отверткой поддеть корпус.
- Вытянуть обводку крышки выключателя, проверить напряжение на клеммах.
- Если на проводах есть нагар, их нужно отсоединить от подрозетника и зачистить.
- Когда индикатор искрит по причине нестабильного контакта, достаточно винтами подтянуть клеммы.
После этого необходимо собрать прибор в такой же последовательности
Нужно обратить внимание, что к контактам клавишного выключателя следует подключать фазу — это гарантирует безопасность замены ламп в осветительных приборах. Нажатием клавиши фаза отключается
Кроме того, есть лампы, которые перестают работать, если неправильно выполнено подключение выключателя — свет может мигать, не выдавать полную нагрузку.
Устройство выключателей различного типа
Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.
Клавишный
Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.
Прибор с двумя клавишами.
Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.
Кнопочный
Основой такого выключателя служит кнопка. Существует два варианта такого прибора:
- С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
- Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.
Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.
Шнуровой (веревочный)
Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.
Устройство веревочного включателя.
Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:
- чтобы включить свет, надо один раз потянуть за шнур;
- выключить – потянуть второй раз;
- снова включить – третий раз и так по кругу.
Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.
Поворотный
Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.
Поворотный аппарат под «Ретро».
К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.
Внутреннее устройство диммера-выключателя.
Акустический
Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.
Акустический прибор для управления освещением.
Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.
Сенсорный
Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия
Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек
Сенсорный включатель.
Выводы и полезное видео по теме
Видео #1. Установка новой розетки и демонтаж старой:
Видео #2. Как правильно осуществить замену сгоревшей розетки:
Видео #3. Пошаговое руководство по замене розетки от профессионального электрика:
Видео #4. Как быстро и качественно поменять розетку своими руками:
Если неполадки с силовыми точками застали вас неподготовленным, а процесс ее ремонта розетки будет происходить впервые, важно помнить о соблюдении полного спокойствия. Требуется обязательно обесточить помещение, и при необходимости ликвидировать возгорание
Осуществляйте ремонтные и монтажные работы с полной концентрацией и осторожностью. Если результаты работ вас не устраивают или чувствуете отсутствие уверенности в успешности проделанной работы – немедленно обратитесь к профессионалу – электрику со стажем
Не экономьте на безопасности!
Хотите поделиться личным опытом, полученным в ходе ремонта розетки собственными руками? Появились вопросы в процессе ознакомления с представленной информацией? Пишите, пожалуйста, комментарии.
