Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Измерение Силы тока в цепи электроприбора, подключенного к источнику питания

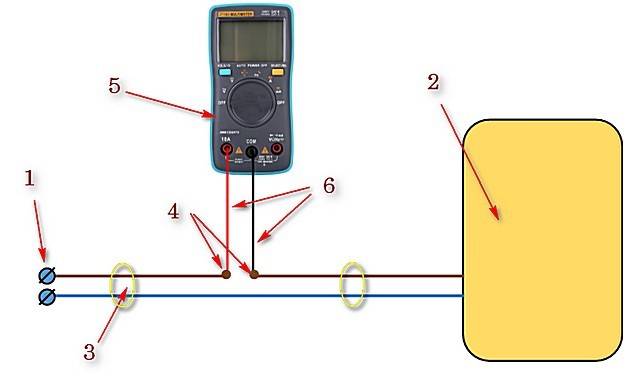

Чтобы измерить силу тока в цепи подключенного электроприбора, мультиметр нужно подключить в разрыв одного из проводов питания, как это показано на схеме.

Здесь:

  • 1 – розетка сети переменного тока или контакты автономного источника электропитания;
  • 2 – электроприбор;
  • 3 – провода (кабель) питания электроприбора;
  • 4 – место разрыва электроцепи и подключения щупов мультиметра;
  • 5 – тестер, включенный в режим измерения переменного тока;
  • 6 – измерительные провода из комплекта поставки мультиметра.

Чтобы подключить мультиметр в разрыв электроцепи, необходимо разрезать один из ее проводников и зачистить изоляцию на обрезанных концах.

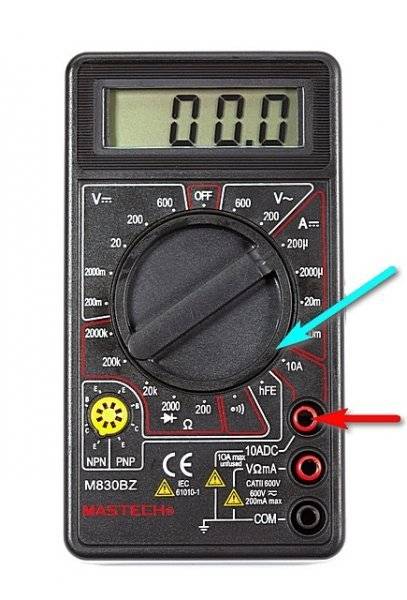

Вставка штекеров измерительных проводов в гнезда мультиметра

Измерение силы тока осуществляют в такой последовательности:

  1. Ручкой переключателя мультиметра устанавливают необходимый режим измерений, учитывая при этом вид тока (переменный или постоянный).
  2. Той же ручкой устанавливают верхнюю границу измерения СТ. При этом рекомендуется изначально выбрать предел измерения, превышающий предполагаемую величину измеряемого параметра.
  3. Вставить штекеры измерительных проводов в соответствующие гнезда мультиметра.
  4. Подключить щупы тестера к зачищенным концам провода и убедиться в надежности контакта.
  5. Включить электропитание прибора и зафиксировать показания мультиметра. При необходимости можно изменить верхнюю границу измерений и повторно зафиксировать полученный результат.
  6. Отключить электропитание и отсоединить щупы тестера от концов проводника.
  7. Соединить разрезанный провод и тщательно заизолировать это место.

Если нужно измерить силу тока не нарушая целостность электроцепи, оптимальным вариантом будет использование мультиметра, оснащенного встроенными токоизмерительными клещами.

Иногда потребность в измерении силы тока в цепи переменного тока может возникнуть в тот момент, когда под руками нет мультиметра с такой функцией. Однако радиолюбители нашли выход из ситуации, используя для измерения силы тока в цепях переменного тока тестеры, работающие только на постоянном токе. Достаточно дополнить электрическую цепь диодным мостом, включив мультиметр, измеряющий параметры цепей постоянного тока по следующей схеме:

Аналогичный результат можно получить, если включить в схему электроцепи специальный калиброванный шунт с заведомо известным сопротивлением. При этом шунт выбирается таким образом, чтобы его номинальное напряжение совпадало с номинальным напряжением измерительного прибора.

Затем параллельно контактам шунта подключить мультиметр с установленным режимом измерения напряжения (вольтметр) и измерить величину падения напряжения на шунтированном участке электросети. Как померить напряжение мультиметром, указано в инструкции по его эксплуатации.

В этом случае мультиметр выполняет функцию вольтметра, однако величина измеренного напряжения будет прямо пропорциональна силе тока. Заведомо зная сопротивление прецизионного шунта, по формуле I = U/R легко можно рассчитать и величину силы тока в цепи. Если взять калиброванный шунт, имеющий сопротивление 1 Ом, номинальное ее значение можно будет определить по шкале вольтметра (I = U/1 = U).

В домашних условиях такой низкоомный шунт (R = 1 Ом) проще всего изготовить самостоятельно, например, намотав небольшой отрезок тонкой нихромовой проволоки (сечение – 0,123 мм, удельное сопротивление – 7,94 Ом/м, диаметр – 0,4 мм) длиной 126 мм, на планку из стеклотекстолита.

Установив самодельный резистор в разрыв цепи и подключив к его контактам мультиметр, можно измерить напряжение на зашунтированном участке цепи. Его величина по номиналу будет соответствовать силе тока, протекающей через резистор: I = U/1 = U.

Правила безопасности

Теоретически режим вольтметра ограничен максимумом в 2 кВ – дисплей показал бы значение в 750-1999 В. Но на практике предел по постоянному току ограничен в 1 кВ. По переменному же току этот максимум составляет 750 В. Провода мультиметра, особенно дешёвого, вряд ли выдержат тысячу и более вольт: ток «просочится» наружу через ослабленную изоляцию. Ни в коем случае не превышайте значения по напряжению, указанные на тестере.

Некоторые новички могут додуматься «измерить ток в сетевой розетке». Использование мультиметра, переведённого в режим «10 А» и подключаемого параллельно, недопустимо. Он сразу же сгорит – шунт не содержит предохранителя, который защитил бы входные цепи от повреждения. Весь заряд придётся на них, они легко повреждаются током более 20 А. Сгоревшая плата мультиметра восстановлению не подлежит. Человек же получит ожоги рук при расплавлении проводов на щупах. Сеть в частном доме или квартире отключится на автомате защиты, установленном в электрощитке. Не повторяйте этот эксперимент.

Нельзя работать с токами в мощных цепях (например, в автомобиле) с мультиметром. Для токов в десятки и сотни ампер воспользуйтесь более мощным замерителем. В таких цепях этот же мультиметр применяется лишь в режиме вольтметра, подключённого параллельно уже знакомому низкоомному резистору или мощному шунту с токовыми клещами. При работе в сетях с напряжением 110, 127, 220 и 380 вольт не забывайте о диэлектрических перчатках, инструментах с изолированными ручками, защитных очках и спецодежде. Особенно это актуально при работе в электроцепях, где отключить подачу напряжения сейчас невозможно. Категорически запрещено работать с мультиметром в отсеках трансформаторных подстанций и машинных отделений с напряжением более 1 кВ – это гарантированно сожжёт прибор, а мастер, возможно, получит ожог.

О том, как пользоваться мультиметром, смотрите в следующем видео.

Что такое ток и его сила

Прежде чем перейти к понятию, в чем измеряется ток, специалисты рекомендуют рассмотреть его определение. Электроток — это упорядоченное движение частиц, имеющих заряд. Простыми словами ток определяется как некое количество частиц, имеющих заряд, которые за определенное время прошли через сечение проводимых материалов (алюминиевый или медный провод).


Направление движения тока

Металлический проводник в качестве носителей зарядов использует электроны. Когда ток в проводнике отсутствует, электроны в нем находятся в хаотическом состоянии, простыми словами, через сделанное сечение в проводнике без электротока слева направо и обратно протекает равное количество электронов. Когда включается электроток, это движение упорядочивается, электроны начинают двигаться направленно через воображаемое сечение в проводнике.

Силой электрического тока является величина, характеризующаяся численным значением заряда, который за определенное время (единицу времени) прошел через воображаемое сечение проводника.


Формула нахождения силы тока

Для лучшего понимания физического значения силы электротока специалисты часто представляют электрическую цепь в виде водопроводной системы любой квартиры, в которой насос, подающий воду, изображает источник тока.

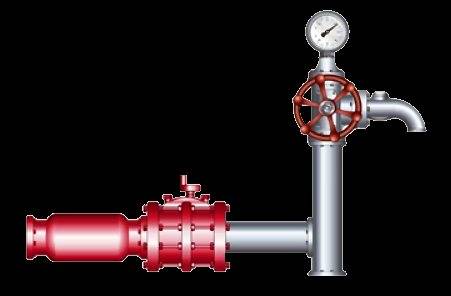

Вода в кране как аналог заряженных частиц

Когда насос прекращает свою работу, в доме или квартире прекращается подача воды в запорные устройства (краны, смесители). В этом случае кран является аналогом прерывателя в электрической цепи: когда он открыт, вода поступает, если его закрыть, подачи не будет. Молекулы воды могут в этом случае заменить заряженные частицы в электросхеме.


Как двигаются молекулы в воде при отрытом кране

Рассмотрим в этом примере величину, аналогичную силе тока, — это количество молекул воды, которые за одну секунду прошли через сечение водопроводной трубы. Другими словами, это напор воды. Когда сильный напор, вы за то же время наберете больше воды, чем при слабом напоре. Поводим аналогию, и получается, что чем больше сила ампера, тем сильнее электроток и его воздействие.

Электроток в различных средах

Электрический ток в разных средах протекает по-разному, специалисты рассматривают его протекание в твердых материалах, к ним относятся: проводники (металл, медь, железо, алюминий), полупроводники и материал, не проводящий ток (диэлектрик). Необходимо всегда учитывать состояние среды, в которой находятся носители зарядов, а именно:

  • твердое состояние;
  • жидкая среда;
  • газообразный проводник.


Носители зарядов в разных средах Примером носителя часто встречающегося заряда нам может быть простая вода. Когда она находится в жидком виде и после заморозки становится льдом, это твердое состояние вещества. Современная наука рассматривает и такую среду протекания тока, как плазма, которая находится в ионосфере земной поверхности. Условия изучения в лабораториях создать сложно, для этого надо сделать температурный режим около 1 млн кельвина.

В чем измеряется сила тока

Величина, которая определяется как сила тока, измеряется в амперах. Количество электричества полностью не может характеризовать электроток. Возьмем количественное значение электричества 1 кулон, которое может протекать по проводу (проводнику) в течение 60 минут (час), но такое же количество может через тот же самый провод пройти за 1 секунду (единица времени).

Из приведенного примера видно, что интенсивность электротока во втором случае будет выше, это 1 секунда времени и 1 кулон электричества, проходящего через сечение провода.

В электротехнике принято обозначать силу тока литерой I, а измерять ее в амперах.

Что такое ампер в системе измерений (СИ)? Это единица, которой измеряется сила электротока в цепи, он равняется силе неизменного тока, который протекает по параллельным проводам, имеющим неограниченную длину. Сечение имеет минимальное значение, с удалением в 1 метр друг от друга, среда — вакуум, вызывающий воздействие на метре длины силу, равную 2*10 минус 7 степени ньютона. Это можно записать следующим образом:

единица измерения: 1 ампер = кулон/секунду.


Формула, чему равен один ампер

Сила тока названа ампером в честь ученого из Франции Анри М. Ампера, который работал над магнитным воздействием протекающего в проводе тока. Для точных измерений используются дополнительные величины силы тока: миллиампер = единица/1000 ампер = 10 в минус 3 степени ампера, микроампер = единица/ 1 млн ампер = 10 в минус 6 степени ампера.


Нахождение значения силы ампера

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера.

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / .

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Описание устройств ДПУ-2-2

Динамометр ДПУ-2-2 имеет массу преимуществ

В первую очередь, важно отметить специальную ручку, к которой можно подсоединить крючок. Адаптер в данном случае используется с фильтром

Всего у прибора имеется два расширителя. Параметр минимальной нагрузки равняется 0,2 Н. Система защиты от влаги используется первой степени. Дисплей в данном случае установлен с яркой подсветкой. Если верить отзывам специалистов, то единицы измерения можно выбирать очень просто. Адаптер у модели применяется с двумя переходниками.

Чувствительность у них располагается на уровне 2,2 мВ. Проводимость, в свою очередь, составляет 12 мк. Система защиты от перегрузок производителем не предусмотрена. Для спортивных учреждений устройство подходит неплохо. Показатель максимальной нагрузки составляет 7 Н. Функция быстрой калибровки у динамометра имеется. Внешний вид результатов можно выбирать. Функция сохранения данных у прибора имеется. Аккумулятор у этого динамометра используется на 1,2 А. Время автономной работы не превышает десять часов. При необходимости модель можно переводить в режим ожидания. Время включения динамометра составляет 1,3 секунды.

Номинальное напряжение находится на уровне 12 В. Допустимая температура динамометра максимум составляет 55 градусов. Система компенсации земного притяжения в устройстве отсутствует. Функция поворота изображения производителем не предусмотрена. К весам модель подключать нет возможности. Стоит динамометр ДПУ-2-2 на рынке в районе 60 тыс. руб.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопкиФункции
Range/DeleteПереключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
StoreСохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
RecallПросмотр данных из памяти.
Max/MinПри однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
HoldОдноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
RelВключает режим замера относительных значений.
Hz%Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Меры безопасности

Процесс измерения тока с помощью мультиметра несложен. При его прохождении требуется соблюдение определенных норм безопасности:

  • Перед непосредственным проведением измерительных работ необходимо обесточить цепь.
  • Также периодически нужно проводить проверку изоляции кабеля — иногда он может повредить сам себя при длительном использовании и привести к значительному увеличению вероятности поражения электрическим током.
  • Использовать при проведении любых ремонтных, монтажных и измерительных работах только резиновые перчатки, которые обладают изоляционными свойствами.
  • В помещениях с высоким уровнем влажности воздуха запрещается проведение измерительных работ. Дело в том, что влага обладает высокой электропроводностью, и риск удара током возрастает. При ударе током незамедлительно нужно сообщить об этом в скорую помощь или экстренную службу.
  • Проводить работы с электричеством лучше вдвоем.
  • После завершения всех работ можно обратно включить питание.

Замер силы тока проводится амперметром или мультиметром

При использовании последнего важно правильно выбрать режим работы и предел, которого может достигнуть ток в цепи. Оба эти прибора боятся высокого напряжения

Замер параметров мультиметром в сетях с постоянной силой тока

Как измерить силу постоянного тока мультиметром? Замер силы тока в данных сетях практически ничем не отличается от проверки этого же параметра в сетях с переменным током

Важно правильно выбрать тип проверяемой сети на мультиметре, а остальные действия идентичны процедурам проверки силы тока для сетей вышеописанного типа

  • При работе с устройством аналогового типа во время замеров, когда важны точные результаты, желательно держать прибор в горизонтальном положении: если мультиметр стоит вертикально или скособочен, то информация на индикаторе может быть искаженной и неправдивой.
  • Для получения достоверной информации перед каждым использованием прибор должен проходить калибровку. Сделать ее очень просто: достаточно соединить щупы между собой и потенциометром.
  • При неизвестных параметрах проверяемого устройства стоит выставить на мультиметре начальные значения на максимально допустимый уровень, чтобы не сжечь тестер.
  • Если вам предстоит проверять приборы с мелкими деталями, то стоит приобрести дополнительный комплект выводов с тонкими, игольчатыми щупами. Если нет под рукой тонких щупов, можно воспользоваться вспомогательными подручными средствами: например, распрямленной скрепкой, к которой с помощью провода прикручивается щуп.

Как измерить силу тока мультиметром? Для выполнения такой простой задачи надо иметь рабочий прибор и определенный запас знаний. Ведь каждый предмет имеет свои особенности измерения. Мультиметр очень прост в использовании и не представляет никакой угрозы для жизни. Но все-таки детям его давать не рекомендуется.

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
