Диагностика системы отопления
Как промыть алюминиевый радиатор отопления и когда нужно это делать? Прежде всего необходимо определиться с целесообразностью проведения процедуры очистки системы. Она зависит от нескольких факторов, которые могут быть выявлены самостоятельно.
Главным признаком актуальности решения вопроса как промыть систему отопления в многоквартирном доме является неравномерная теплоотдача радиаторов. Т.е. в некоторых зонах температура нагрева соответствует норме, а в других нет. Актуальность проведения промывки отопительных батарей можно определить прикосновением (что не совсем правильно) или с помощью тепловизора и точеных термометров.
Так как промыть систему отопления в частном доме можно только после сравнения ее текущих показателей с требуемыми – следует проверить давление на различных участках схемы. В местах засора труб и радиаторов уменьшается проводной диаметр, что влечет за собой скачки давления. Это также является одним из факторов обязательного проведения очистки.
Какие еще внешние признаки могут указывать на наличие засора?
- Повышенный уровень шума. Он является следствием изменения объема прохождения горячей воды на различных участках системы;
- Частое срабатывание группы безопасности – воздухоотводчика и спускного клапана.
Выяснив, что необходимо выполнить промывку системы отопления в частном доме – следует правильно выбрать технологию. Она зависит от материала изготовления труб и радиаторов.
Проведение опрессовки
Чтобы не столкнуться с неприятными сюрпризами, в начале каждого отопительного периода следует проводить гидравлические испытания установки на герметичность, то есть опрессовку. Данная проверка помогает обнаружить все скрытые при монтаже дефекты. Если её проводить сразу после отключения системы, будет достаточно времени, чтобы ликвидировать неисправности и провести испытание повторно.
Опрессовка состоит из стандартных мероприятий:
- Заполнение системы водой под давлением.
- Проведение контроля величины давления.
- Проверка на отсутствие течи.
- Обнаружение нарушений герметичности.
- Устранение неполадок.
При проведении опрессовки воду следует подавать снизу, чтобы не появились воздушные подушки. В загородных домах отопительные системы имеют небольшое давление. Поэтому жидкость подают прямо из водопровода, обходясь без дополнительного оборудования. Здесь достаточно провести проверку на течь и запотевание сварных швов.
Правила промывки системы отопления должны строго соблюдаться
Для того, чтобы в доме все время было тепло, необходимо строго соблюдать правила промывки систем отопления, которые заключаются в удалении накипи и известковых отложений. Согласно правилам, для каждого вида отложений существуют различные способы промывки, которые и рекомендуется использовать. Накипь в системе отопления образуется из-за присутствия в воде большого количества натрия, кальция и магния, а также других веществ.
Как правило, промывка системы отопления и водонагревательных устройств проводится не реже одного раза в год. В принципе, можно в профилактических целях делать ее и два раза, но при этом желательно использовать специальный промывочный раствор, концентрация которого зависит от вида накипи и степени загрязнения системы. Сегодня существуют уже готовые жидкости для промывки, но приготовить их можно и самостоятельно, используя серную, соляную или ортофосфорную кислоты. Но если нет опыта в приготовлении таких растворов, то лучше этого не делать, а пригласить сотрудников специализированных компаний, которые знают все правила и требования промывки. Дело в том, что кислоты, входящие в состав промывочной жидкости, очень агрессивные, и оказывают влияние не только на отложения, но также и на стенки труб и радиаторов системы отопления и элементы водонагревательных устройств. Известно немало случаев, когда после неквалифицированной промывки приходили в негодность уплотнительные элементы водонагревательных котлов и радиаторов, что влекло за собой дорогостоящий ремонт.
Но в целях безопасности лучше выполнять промывку гидропневматическим способом. Существуют строго определенные правила промывки системы отопления и ее последующей опрессовки, которые необходимо строго соблюдать. Промывка должна осуществляться перед началом отопительного сезона и после него с применением специального оборудования. Как только закончится отопительный сезон, все отопительное оборудование подлежит промывке и последующему испытанию под определенным давлением, как того требуют строительные нормы и правила. Согласно тем же правилам испытания системы следует проводить по определенной схеме, соблюдая при этом технику безопасности.
Перед началом отопительного сезона промывку отопления осуществляют гидропневматическим способом, при этом можно использовать хозяйственно-питьевую воду. Для этих целей применяется специальный нагнетающий компрессор, подающий под давлением воздух в систему водоснабжения и отопления. Сопла и диафрагмы гидроэлеваторов на время промывки лучше демонтировать. Давление воды в трубопроводах в процессе промывки не должно превышать рабочее, а давление воздуха, согласно правилам, должно быть не более 0,6 Мпа. Что касается скорости воды, то она не должны быть слишком высокой, допустимо ее превышение на 0,5 м/сек скорости движения теплоносителя.
По правилам гидропневматическая промывка проводится до тех пор, пока жидкость для промывки отопления на выходе не станет полностью светлой. По окончании процесса систему отопления необходимо сразу же заполнить теплоносителем, потому что держать ее пустой категорически запрещается. После промывки нужно провести гидравлические испытания, причем это нужно делать не реже одного раза в год и отдельно для системы отопления и тепловых пунктов. Давление при этом должно быть в пределах 1,25 от рабочего.
Испытания систем отопления следует проводить в соответствии с такими правилами:
- Давление нужно обеспечивать в верхней точке трубопроводов. Температура жидкости — не более 45 градусов, воздух удаляется через специальные устройства, расположенные в самой верхней точке.
- Давление необходимо довести до рабочего, после чего осмотреть места фланцевых и сварных соединений, проборы и оборудование. Время, необходимое для проверки — не менее 10 минут.
- Если по прошествии десяти минут не было выявлено никаких дефектов, давление можно повысить до пробного. Такое давление необходимо выдержать в течение пятнадцати минут, а потом понизить до рабочего. Для слежения и определения давления используется контрольный манометр.
Если соблюдать правила промывки системы отопления, то по ее окончании система будет функционировать как новая.
Источник
Способы промывки
Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:
- химическая;
- дисперсная;
- гидродинамическая;
- пневмоимпульсная;
- гидропневматическая.
При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов
Химическая промывка
Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.
Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.
Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:
- подбор состава в зависимости от особенностей отопления;
- приготовление раствора в строгом соответствии с инструкцией;
- заполнение системы отопления химическим веществом с помощью насоса;
- прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
- удаление раствора из труб, промывка системы отопления под напором;
- заполнение системы теплоносителем.
Дисперсная промывка
Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.
Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.
Гидродинамическая промывка
Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.
Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.
Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.
Пневмоимпульсная промывка
Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.
Гидропневматическая промывка
Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:
- Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
- Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.
Механическая чистка
Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.
Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

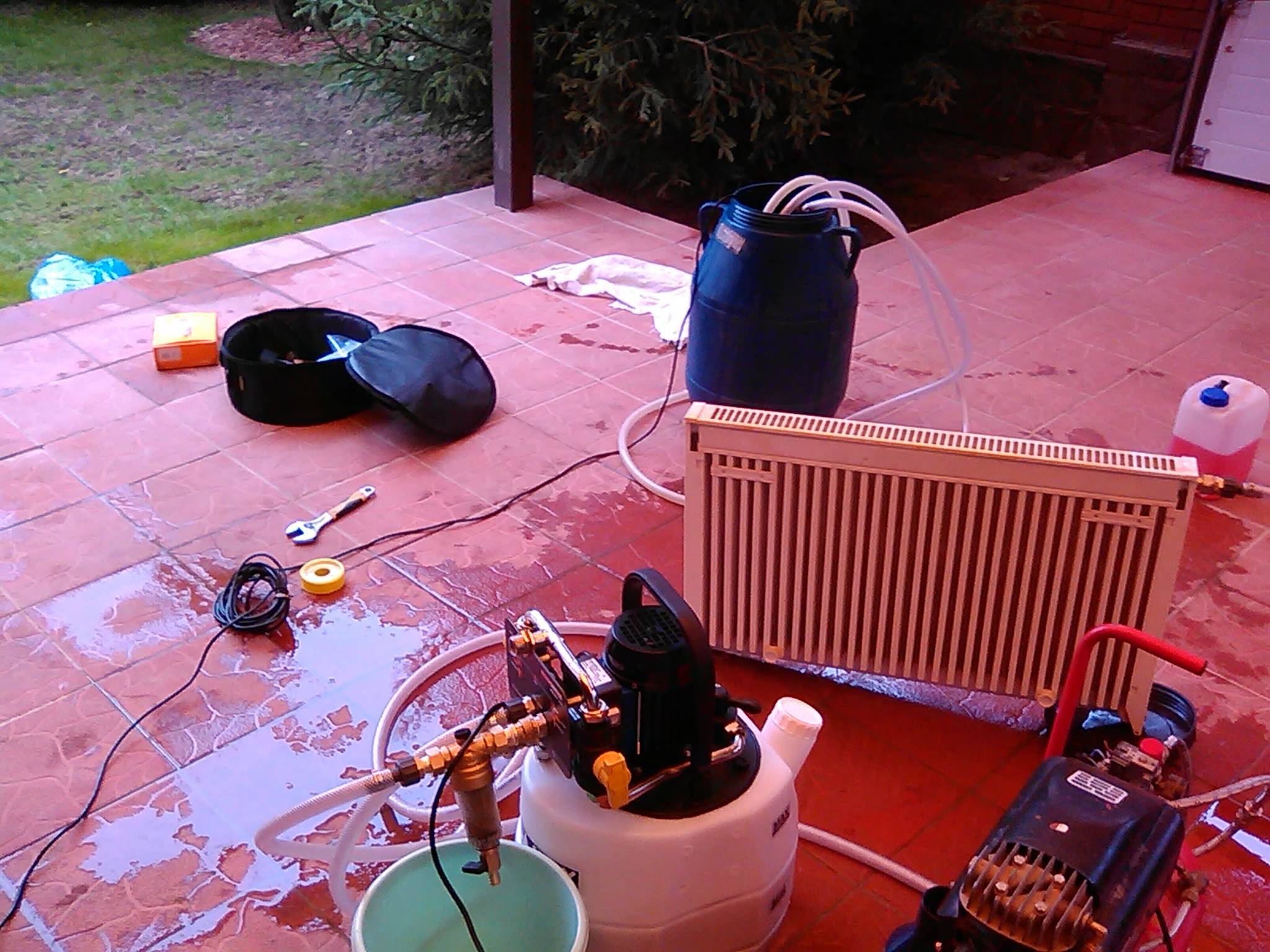

Промывка отдельного радиатора
Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:
- подключают кран;
- присоединяют к нему штуцер и шланг;
- свободный конец шланга опускают в унитаз;
- открывают кран, придерживая шланг, промывают в течение получаса.
Признаки плохого ухода за системой отопления
Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.
Существует несколько симптомов того, что внутри отопительного контура накопилось большое количество мусора, а на стенках труб осела накипь. Явных визуальных признаков засорения системы отопления нет.
Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:
- прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
- работа котла сопровождается нехарактерными для него звуками;
- увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
- радиаторы заметно прохладнее подводящих труб.
Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание . В такой ситуации достаточно сбросить воздушную пробку через кран Маевского .
В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.
Однозначно рекомендовать частоту проведения промывки системы сложно. Слишком много факторов влияет на это.
Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.
Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.
Признаки плохого ухода за системой отопления
Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.
Существует несколько симптомов того, что внутри отопительного контура накопилось большое количество мусора, а на стенках труб осела накипь. Явных визуальных признаков засорения системы отопления нет.
Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:
- прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
- работа котла сопровождается нехарактерными для него звуками;
- увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
- радиаторы заметно прохладнее подводящих труб.
Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание . В такой ситуации достаточно сбросить воздушную пробку через кран Маевского .
В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.
Однозначно рекомендовать частоту проведения промывки системы сложно. Слишком много факторов влияет на это.
Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.
Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

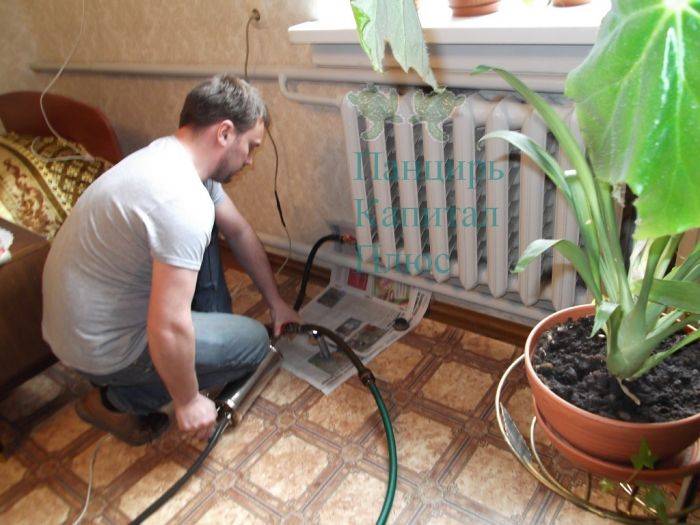

Промывание отдельного радиатора
Ну вот, мы детально рассмотрели технологию того, как должна производиться промывка системы отопления. Но порой случается, что нужно прочистить отдельный радиатор. Как быть в таком случае?
Данной проблемой следует заниматься до того, как начнется отопительный сезон. В сантехнических магазинах реализуются специальные краны для промывки, но при возможности лучше воспользоваться самодельным прибором, изготовленным из шарового вентиля и пробки из радиатора. Его следует установить после того, как был сброшен стояк. А если отопление уже идет полным ходом, то при помощи крана можно удалить ил и прочий мусор не только в отопительных приборах, но и во всей системе. Помимо самого крана, в работе потребуется резиновый шланг у установленным на него штуцером. Резьба на нем должна иметь такой же диаметр, как у промывочного крана.
Особенности вертикальных радиаторов отопления мы описали здесь
Сам процесс промывания предельно прост, с ним можно справиться даже при отсутствии особых навыков.
- Сначала вкрутите штуцер в промывочный вентиль.
- Затем возьмите второй конец шланга и направьте его в канализационную систему.
- Затем открываете кран и минут 20 ждете. Шланг лучше придерживайте рукой, чтобы он не выскочил из унитаза (или раковины). Температура контролируется мануально, то есть рукой.
Важная информация! В зимнее время, когда температура теплоносителя превышает 90 градусов, кипяток способен разрушить унитаз. Поэтому засуньте шланг поглубже, чтобы его второй конец находился в стояке.
Подведение итогов
Как видим, промывка системы отопления – идеальный вариант избавиться от накипи и засоров в магистрали. Но чтобы процедура дала хороший результат, вы должны четко следовать нашим инструкциям и делать все в соответствии с ними.
Когда необходимо промывать систему отопления?
Процедура промывки систем отопления обязательна в обслуживании теплосетей, порядок её проведения четко регламентированы СНиПами и ППРФ. Нормативы рекомендуют ежегодную очистку, однако, это касается лишь систем центрального отопления.
Эти системы масштабные и многокомпонентные, состоят преимущественно из стальных трубопроводов солидного возраста, а теплоноситель часто пополняется и не всегда достаточно очищен. Совокупность этих факторов делают ежегодную промывку оправданной и необходимой.
Однако, частные системы отопления, обслуживающие дом на одну семью или квартиру, функционируют в других условиях, а потому и промывать их нужно по необходимости, а не ежегодно.
В домашних котельных, как правило используют пластиковые трубы и современные радиаторы, а также исключены протечки и необходимость регулярного пополнения – это значительно уменьшает количество отложений
Определить, что система нуждается в промывке, можно по таким признакам:
- Радиатор прогревается неравномерно: отдельные секции или нижняя часть значительно холоднее.
- Стальные подводящие трубы значительно горячее батарей.
- Вся система нагревается медленнее, чем раньше.
- Повысился расход газа, котёл с механическим управлением чаще нужно выставлять на высокую мощность.
- В котле или в любом участке системы появились посторонние звуки.
- Фильтр, установленный в обратке, регулярно засоряется.
Даже если у вас присутствуют все описанные признаки, промывка нужна не всегда – завоздушивание системы имеет такие же симптомы, а исправляется гораздо проще – через кран Маевского или специальный клапан. Поэтому в первую очередь, исключают вероятность воздушной пробки в холодной части радиатора, а лишь затем выбирают способ прочистки.
Пренебрегая своевременными промывками системы отопления, вы рискуете не только переплатить за газ. Скапливаясь в теплообменнике котла, твердые частицы перегревают металл и провоцируют его прогорание. Кроме того, налёт способен вывести из строя циркуляционный насос, расширительный бак, бойлер, вызывать протечки.
Без промывки трубы могут полностью зарасти налётом и ржавчиной, и котёл станет. Попадание же таких уплотнений в насос приводит к поломке
С другой стороны, слишком частые прочистки, особенно с использованием химических реагентов, могут принести больше вреда, чем пользы. Во-первых, быстрее изнашивается внутренняя поверхность трубопровода и все соединения. Во-вторых, свежий теплоноситель несёт новую порцию солей и воздуха, что провоцирует новую волну коррозии.
Реже всего необходима чистка для систем с пластиковыми трубами и алюминиевыми радиаторами, ведь в них не образуется ржавчины. Однако, известковый налёт они не исключают, а потому совсем забывать о промывке не стоит.
Периодичность промывки системы отопления
Согласно СНиП промывка системы необходима ежегодно. Но чистки проводят разного типа. Обычная гидравлическая проводится ежегодно, с добавлением воздуха — раз в 2-3 года, а химическая — по мере необходимости, но не чаще чем раз в 5-7 лет.
Насколько придерживаются эксплуатационные организации таких рекомендаций сказать сложно. Но в индивидуальных системах никто не мешает промыть систему отопления раз в два-три года. Тут ежегодная обработка и не нужна. Можно после окончания сезона слить некоторое количество теплоносителя, чтобы оценить его состояние. Если «ароматов» и осадков нет, время промывать отопление еще не пришло.
Когда процедура необходима?
Существует два фактора, из-за которых падает эффективность отопления (в особенности в больших многоквартирных зданиях).
- Минеральные отложения в трубопроводе – удел труб из стали, которые не обрабатывались антикоррозийным покрытием. На стенках труб скапливаются магниевые и кальциевые соли, вследствие чего снижается пропускная способность. Если использовать оцинкованные трубы (или покрытые полимером), то подобных проблем не возникнет.
- Заиливание отопительных приборов. Это больше относится к тем отрезкам магистрали, где теплоноситель двигается медленно.
Важная информация! Заиливаются преимущественно радиаторы, изготовленные из чугуна и имеющие большое количество секций. Чем больше их объем, тем медленнее будет передвигаться теплоноситель.
Осадок в трубах появляется вследствие ремонтных работ на теплотрассе. Воды очень много и отфильтровать ее всю невозможно. Если система достаточно сильно засорилась, то нагреваться будут лишь первые от котла секции радиаторов. В скором времени просветы полностью исчезнут. Вот для чего нужна промывка системы отопления.
Методы промывки теплоснабжения
Начинать промывать систему отопления без предварительной подготовки не рекомендуется. Необходимо определить химический состав накипи, выбрать конкретный вид оборудования для очистки.
Правильно выполнить необходимые шаги поможет технологическая карта, которая прописывает все этапы процедуры. Последний регламент оканчивается обработкой внутренней площади труб химическим составом для предупреждения появления коррозии, известковых отложений, накипи.
Основными методиками промывки представляются следующие:
- химический способ;
- гидродинамический;
- гидропневматический.
Химическая промывка теплоносителя
Подобный способ не предусматривает вмешательства механических приспособлений и демонтаж радиаторов. Очистка проводится химическими препаратами либо растворами.
Однако использование метода может повредить внутреннюю плоскость алюминиевых радиаторов, что чревато их разрушением.
Если же отопительная сеть засорена не сильно, можно использовать реагенты:
- гидроксид натрия;
- уксусную эссенцию;
- обычную фосфорную либо сгущенную кислоту;
- молочную сыворотку.
Однако лучше использовать составы, позволяющие тщательно очистить трубы. Инструкция к препаратам оговаривает материал, характер наслоений.
Провести химическую обработку можно с помощью дополнительного оборудования – бустера, состоящего из центробежного насоса и большой емкости. Подключается первый у разрыва подающей централизованной системы с отопительным котлом. На выходе контура нужно установить вентиль для сброса отработанного химиката.
Для качественного разъедания известковых наслоений эксперты рекомендуют оставить в сети реагент на несколько суток, в зависимости от нее зашлакованности. Однако чтобы избежать воздействия химиката на трубы, контур необходимо после очистки промыть технической или водопроводной водой.
Более щадящий структуру металла – режим дисперсной очистки. Отличается способ от химического метода тем, что реагент разрушает механические связи самих отложений, без взаимодействия с материалом отопительных коммуникаций.
Гидродинамическая очистка
Описываемая операция проводится с помощью специализированного оборудования. Одним из него представляется мощный центробежный насос со шлангом, имеющим концевую насадку малого диаметра. Сильный напор воды счищает со стенок тепломагистралей накипь, отложения, выводит их через обрат.
Механический метод промывки
Метод для очистки радиаторов, небольшого метража труб. Запорную же арматуру, расширительный бак и центробежный насос очищать нужно отдельно. Перед процедурой необходимо провести минимальный слив системы дома, а затем перекрыть входные, спускные вентили. Только после этого приступают к сбросу остального носителя.
Выпуск происходит через установленный в подвале сливной кран, который через шланг сообщается с канализацией. Это предупредит затопление техподполия водой. Радиаторы очищаются путем выкручивания заглушки и сброса носителя. Однако демонтаж батареи и обработка улучшат тепловые показатели радиатора.
После демонтажа радиаторов, участков отопительной разводки во двор, оборудование прочищается тросом с наконечником в форме ершика. Ввод инструмента в батареи осуществляется в положении обратном подаче теплового ресурса для улучшения снятия чешуек накипи, наслоений. Очистка проводится до тех пор, пока промывочная вода станет прозрачной.
Гидропневматический
Принадлежит к эффективному и безвредному для оборудования способу очистки отопительных контуров. Содержится в подаче воздушной струи под высоким давлением. Компрессор создает внутри коммуникаций турбулентные потоки большой мощности, приводящие к срыву наростов и вымыванию накопившейся грязи.
Операция проводится пневмопистолетом, подающим кратковременные импульсы. Сброс известковых отложений происходит через открытые заглушки радиаторов. Начальная процедура продувки выполняется против течения теплоносителя, повторная – по часовой стрелке. Улучшит воздушную операцию демонтаж батарей с их очисткой на улице.
Электрогидроимпульсный вариант очистки
Основан способ на образовании электрического разряда, ударная волна которого разбивает известковые отложения на внутренних стенках системы, без причинения вреда последней. Для проведения очистки потребуется генератор напряжения, коаксиальный кабель для подачи высокочастотных сигналов.
Эффективность метода высокая, поэтому демонтаж радиаторов, всего отопительного контура не предусматривается. После разрушения накипи теплоноситель промывается, вода уходит в канализацию.
