Как сделать и установить гребенку своими руками

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

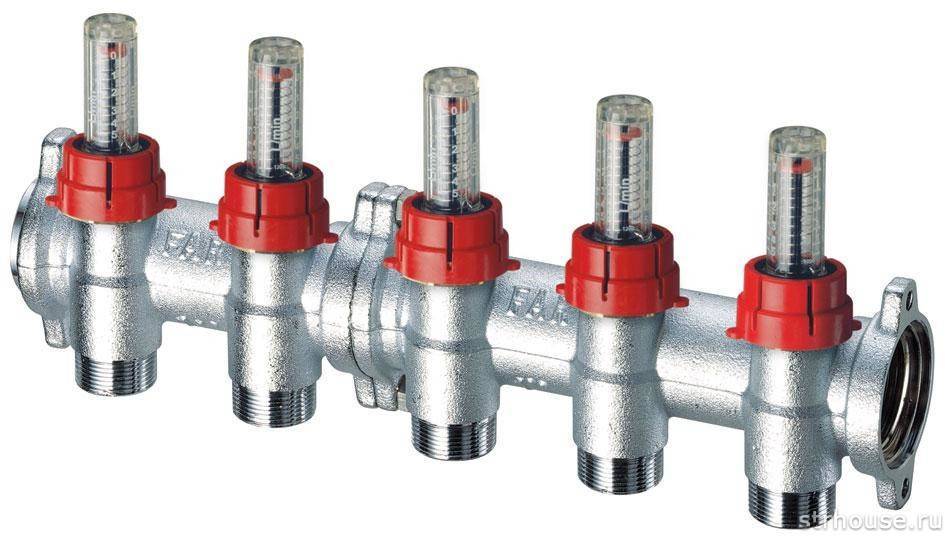

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

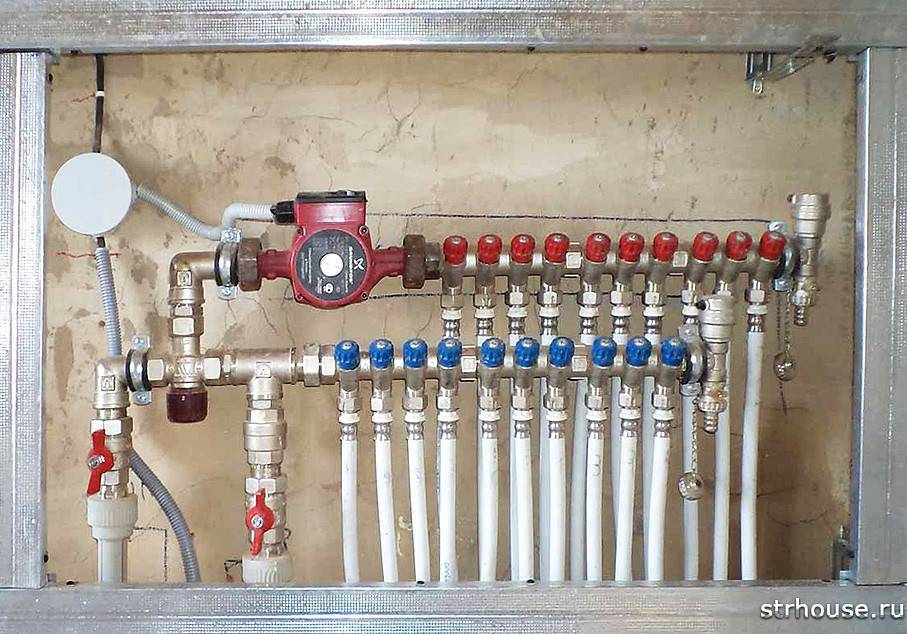

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Преимущества и недостатки

Водораспределительная гребёнка, равным образом, как и любая иная аналогичная конструкция, обладает рядом преимуществ. Вследствие чего она быстро завоевала симпатии покупателей. Основными достоинствами изделия считаются:

• Отсутствие температурных перепадов при синхронном подсоединении ряда нагревательных батарей в разных помещениях;
• стабильное давление в подающем и обратном трубопроводе;
• надежная блокировка поступления греющего теплоносителя в единичный отопительный прибор, при этом обеспечивая функциональность всей системы;
• практичность и простота эксплуатационной наладки;
• легкость осуществления ремонтно-профилактических процедур;
• допустимость применения потаенных в пол трубопроводов;
• возможность контролировать разнообразные технологические характеристики системы.

Невзирая на огромное количество положительных качеств, у гребенок имеются и ряд недостатков. Пользователям непременно следует считаться с ними накануне их приобретения и перед применением, иначе они столкнутся с многими проблемами, которые усложнят работоспособность отопительной системы.

В числе отрицательных причин использования коллектора профессионалы отмечают:

• Большую цену на изделие, обусловленную внедрением инновационных материалов и технологий в изделии;
• недопустимость монтажа в отопительных системах отопления, с естественной циркуляцией без центробежного насоса;
• потребность применения большого числа дорогостоящих трубопроводов, которые требуется протянуть ко всем существующим радиаторам.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

И распределитель, и регулятор

По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

• Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
• Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

Что такое гребенка для отопления или распределительный коллектор

Система отопления должна в первую очередь осуществлять должный нагрев воды и создавать комфортные условия внутри помещений загородного дома. Отопительная система должны быть безопасной и при этом иметь возможность для своевременного ремонта в случае возникновения неисправности.

Гребенка для отопления – это аналог распределительного коллектора, который позволяет наладить нормальную работу системы отопления. Наличие гребенки поможет вам решить проблему в случае, если у вас потек радиатор. Для это не надо будет выключать всю систему отопления. Можно просто перекрыть необходимый вентиль в системе, чтобы отключить потёкший или просто сломанный участок отопления.

Распределительный коллектор имеет 3 основные функции:

1. Контролирует процесс отопления;
2. Регулирует значение температуры в отдельном помещении;
3. Позволяет локально отключить часть водоснабжения.

Все перечисленные функции коллектора или гребенки показывают необходимость использования данного элемента в вашем доме. Его наличие позволит вам избежать огромного числа неприятностей в случае поломки части отопительной системы.

Гребенку для отопления необходимо иметь в каждом загородном доме, где хозяин хочет быстро решать возникающие проблемы с отоплением и контролировать температуры в каждом отдельно взятом помещении дома. Правильная работа отопительной системы – залог вашего комфорта.

Изготовление коллектора для котельной

Хотя процесс создания устройства довольно прост, с этой задачей не справиться без электрической сварки. Изготовление коллектора можно разбить на три этапа. На первом этапе формируют гидрострелку из куска запаянной с обеих сторон трубы, который оснащён четырьмя патрубками. Два из них используются для подключения трубы к обогревателю, остальные – для подсоединения к ней распределительных гребёнок. На втором этапе делают подающую и обратную гребёнки, которые по устройству абсолютно одинаковы и отличаются только направлением вывода. Если все гребёнки будут направлены вверх, их нужно разместить в шахматном порядке: патрубки на одной из них должны быть смещены по отношению к патрубкам второй. Это необходимо для удобства при монтаже труб в дальнейшем. Третий этап нужен для оснащения коллектора другими деталями – кранами, насосами, сбросом воздуха, датчиками контроля над давлением и температурой.

https://youtube.com/watch?v=YhN0cFNSVis

Установка гребенки в систему отопления и её расчет

Гребенка в системе водяного теплого пола

Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

Прежде чем приступить к установке – следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей – рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

N0=N1+N2+N3+N4

Где N0 – диаметр коллектора, N1, N2, N3, N4 – сечения его отводящих патрубков.

Такая же схема расчета применяется при изготовлении гребенки отопления своими руками

Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме

Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

• Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
• Если узел располагается в котельной – установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
• Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру – впускные клапана и балансировочные расходометры;
• При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

Пример схемы монтажа гребенки отопления

Следует помнить, что это лишь общие рекомендации, которые могут изменяться и дополняться в зависимости от конкретных параметров отопительной системы.

Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

Особенности монтажа распределительного контура

Установка распределительной гребёнки – процесс не простой. В большинстве случаев для этого потребуется много времени и познаний в данном вопросе. Но, даже учитывая все трудности установки гребёнки в современных домах и квартирах, всё чаще используют именно такую распределительную водопроводную систему, которая считается самой эффективной и простой в плане эксплуатации.

Благодаря постоянному усовершенствованию распределительных коллекторов значительно упрощаются работы по их монтажу. При этом чаще всего их крепят на стене или устанавливают в специальном монтажном шкафу. Для стенового крепления гребёнка укомплектовывается хомутами, а благодаря высокой устойчивости к коррозии такое изделие прослужит не одно десятилетие.

Для полного осознания, что представляет собой распределительный коллектор, ничего не понимающему в этом вопросе человеку придётся изучить большое количество информации. Но для начала нужно рассмотреть основные типы гребёнок, которые могут различаться материалами, используемыми в изготовлении – полимерные, стальные, латунные или медные изделия. При этом по конструктивному исполнению распределительные гребёнки делятся на определённые типы.

1. Простой коллектор для воды это устройство, лишённое возможности управлять водным потоком. Такой гребёнкой выполняется равномерное деление воды ко всем потребителям в доме или квартире. При этом такой прибор имеет небольшую цену и простую конструкцию, состоящую из патрубка с ответвлениями по обеим сторонам.
2. Сложная гребёнка может дополняться различными полезными элементами: запорной арматурой, датчиком давления и блоком автоматики, что, естественно, сказывается на её цене. Плюс ко всему современные модели оснащаются механическим или электронным температурным датчиком. Благодаря этому происходит контроль равномерности распределения горячего водоснабжения или теплоносителя в отопительной системе в автоматическом режиме.

Виды и квалификация распределительных гребёнок

Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

с 2-мя 3-мя или 4-мя отводами.

Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.

С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам

При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором
