Гофрированные воздуховоды для вентиляции: гофрорукава и гофротрубы

Особенности использования

Важно помнить о пропускной способности труб при планировании вентиляционной системы на кухни. Чтобы все правильно рассчитать, необходимо сопоставить площади разрезов изделий разной формы

В круглых трубах она будет равна S = π x r2. В формуле r обозначается как радиус окружности. Высчитать площадь сечения проще — S = a x b, где a и b являются длиной и шириной воздуховода.

Если сильно увеличить диаметр воздуховода относительно к патрубку, то при этом производительность вытяжки не станет выше. Это приведет исключительно к удорожанию монтажа вентиляционных гофротруб, не принеся никакой практической пользы, а просто сделав саму конструкцию более громоздкой.

Во многих воздуховодах сейчас устанавливаются обратные клапаны. Это более продуманная конструкция, при которой воздух может только исходить из трубы, но не засасываться в нее. Так повышается эффективность системы вентиляции. Также обратный клапан препятствует попаданию грязи и пыли в трубопровод. Но не мешает отводу неприятных запахов от плиты при готовке.

В свободной продаже можно найти алюминиевые гибкие трубы для вентиляции с диаметром сечения от 80 мм до 315 мм. От данного параметра напрямую зависит стоимость конечного изделия

Поэтому важно планировать воздуховод оптимальных размеров, тогда не возникнут неоправданные затраты.

При отслеживании цен в данном сегменте получено, что стоимость нержавеющей гофры в семь или восемь раз превышает цену алюминиевой трубы. Отличие этих изделий заключается в рабочей температуре и прочности. На этом нюансе тоже получится дополнительно сэкономить. Если планируемая рабочая температура для труб не выше 250 oC, при этом стандартные условия эксплуатации, без повышенных нагрузок, то лучше приобретать алюминиевую гофротрубу. Такой воздуховод получится наиболее экономичным.

Рекомендации по уходу за гофротрубой для вентиляции

Уход за пластиковыми трубами с гладкими стенами довольно прост. Их легко разбирать и чистить как снаружи, так и внутри. Более сложным является процесс очистки и мытья трубы из алюминиевой фольги. Основная причина трудностей – ее рельефная поверхность, которая служит отличным местом для скапливания грязи, жира и нагара. Все загрязнения очень сложно удалить даже с применением специальных абразивных средств. Оптимальный вариант – банальная замена воздуховода после нескольких лет эксплуатации.

Учитывая небольшую стоимость гофры, ее считают доступным и надежным решением вопроса обустройства вентиляционной системы. При условии правильной установки вообще не должно возникнуть никаких проблем

Важно четко следовать рекомендациям производителей и прислушиваться к советам профессионалов. Уход за внешней частью изделия довольно проблематичен, поэтому лучше прибегнуть к варианту маскировки

На заметку! Срок службы пластикового гладкого воздуховода намного дольше благодаря его высоким эксплуатационным характеристикам. В то же время он стоит на порядок дороже и не подходит для установки к отопительным приборам.
За пластиковыми гофротрубами с гладкими стенками легко ухаживать.

Внутри изделия спустя 7-10 лет образуется внушительный налет, который никаким образом невозможно удалить. Поэтому по истечении данного срока эксплуатации гофру нужно просто заменить. Если траектория трубы состоит из многочисленных изгибов, то эффективный период службы сокращается примерно вдвое. Демонтаж и установка новой системы производятся согласно описанной выше инструкции.

Правильный и обдуманный выбор воздуховода, а также его последовательная установка в соответствии с инструкцией непосредственно влияют на качество вентиляционной системы и срок ее службы. Не менее важны бережная эксплуатация и своевременная замена трубы. Даже довольно длинная гофрированная труба из алюминия не испортит внешнего общего вида кухни, если грамотно организовать маскировку вентиляционной системы. Совокупность всех этих факторов гарантирует долговечность и надежность службы такого примитивного, на первый взгляд, изделия, как гофра для вытяжки.

Особенности теплоизоляции

Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.

Утепление минеральной ватой

Оно происходит следующим образом:

  1. поверхность вентиляционных труб очищают от грязи и пыли;
  2. от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
  3. теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;
  4. поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
  5. проклеивают образовавшиеся швы с помощью алюминиевого скотча.
  6. утеплителем из минеральной ваты обматывают трубу в один слой.
  7. поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.

Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства

Изоляция вспененным полиэтиленом

Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:

  1. отмеряют утеплитель нужного размера;
  2. разрезают оболочку по специальному шву;
  3. устанавливают полученные элементы вокруг трубы;
  4. склеивают швы и стыки с применением клея или монтажной липкой ленты.

Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.

Оболочки из вспененного полиэтилена

Изоляция пенополистиролом

В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:

  1. отмеряют половинки скорлупы нужного размера;
  2. разрезают пенополистирол по намеченным линиям;
  3. половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
  4. закрывают боковые соединения, обеспечивая герметичность.

Защитные скорлупы из ППУ с фольгированным внешним слоем

Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.

Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.

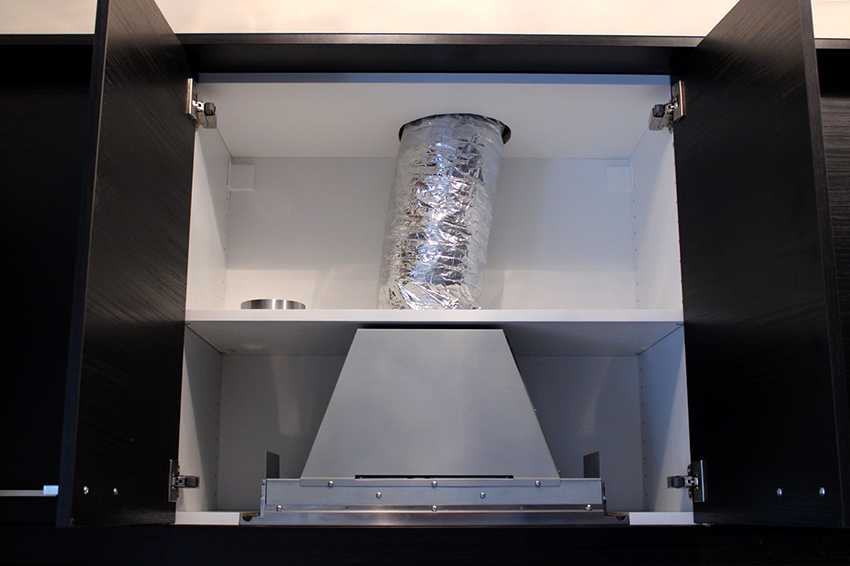

Гофра для вытяжки, замаскированная в навесном шкафу

Современный вариант маскирования воздуховодов – использование навесных кухонных шкафов. Это наиболее приемлемый способ для конспирации встраиваемых вытяжек. Можно проложить трубу в пространстве между навесными шкафами и потолком, задекорировав расстояние завышенной дверью или широкой планкой из соответствующего материала.

Чтобы вытяжку и трубу совсем не было видно их размещают в навесных шкафах.

Однако чаще всего вытяжка вместе с трубой прячется непосредственно в шкафу гарнитура. При этом в середине подвесной мебели остается еще достаточно места для размещения кухонных предметов и посуды. В таком случае более уместным будет изготовление мебели под заказ, где маскировка трубы предусмотрена проектом гарнитура. Модуль конструируется таким образом, чтобы возможно было осуществить подрезание до нужных размеров боковых и задних стенок, а основным маскирующим элементом послужат фасады шкафов. В итоге гарнитур гармонично вписывается в интерьер и смотрится органично. Замену и демонтаж труб в такой конструкции производить довольно легко.

Подвесной шкаф, расположенный непосредственно над варочной панелью, часто применяют для монтажа (внутри него) вытяжек циркуляционного типа. В таком случае скрывать понадобится только корпус вентиляционного оборудования, снаружи останется лишь панель управления. Отсутствие трубы предусматривает использование пространства в шкафу для хранения кухонной утвари.

На заметку! Под вытяжку, как правило, берут гофру округлой формы. Прямоугольные воздуховоды применяют на производстве или на складах.

Как спрятать воздуховод кухонной вытяжки: способы декора

Воздуховод, пролегающий от вытяжки до вентиляционного отверстия, вряд ли будет красиво смотреться в интерьере (особенно если это гофра). Поэтому часто его решают спрятать.

Способы сделать это такие:

Гипсокартонная обшивка. В данном случае вокруг воздуховода монтируется обрешетка, на которую затем крепится гипсокартон, и далее отделывается, как и остальное помещение. Такой вариант можно красиво реализовать, но зато до воздуховода будет сложно добраться при необходимости.

Пластиковый короб. В продаже есть специальные пластиковые короба, предназначенные именно для декора гофры в интерьере. Более простой и дешевый аналог гипсокартонной обшивки.

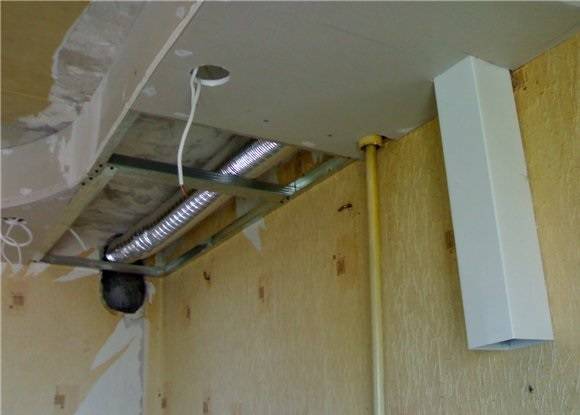

Монтаж над подвесным/натяжным потолком. В этом случае воздуховод поднимается от вытяжки вверх, и скрывается под потолочной конструкцией. Отрезок, идущий от вытяжки до потолка — либо прикрывается, либо оставляется без декора. Из минусов — вариант подойдет только на этапе ремонта помещения (то есть если вы купите вытяжку после завершения отделки — так сделать уже не получится). И если до воздуховода нужно будет добраться — сделать это получится, только разобрав потолок.

Встраивание вытяжки и воздуховода в мебель (навесные шкафы). В этом случае на стену вешается шкафчик (под потолок), и воздуховод проходит внутри него. Из минусов — уменьшается свободное место под различные кухонные принадлежности.

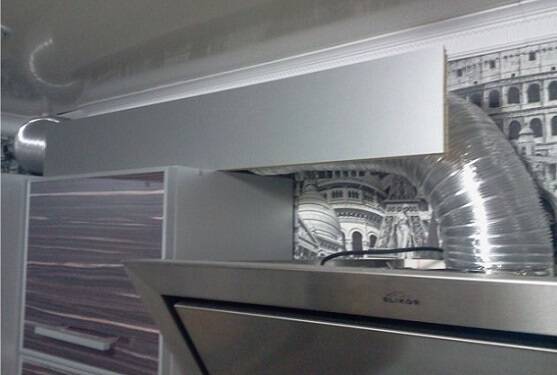

Навесной «козырек» на шкафчик. Бюджетный вариант предыдущего способа. Шкаф делается не под потолок, воздуховод выводится из него наверх и ведется до вентшахты. На шкаф устанавливается козырек, выступающий вверх — который и будет скрывать воздуховод.

Прокладка воздуховода над кухонными шкафчиками впритык к стене. Если шкафчики высокие и глубокие (далеко выступают), то воздуховода либо не будет видно вообще, либо он не будет так бросаться в глаза.

Покраска. Самый дешевый и простой способ — покрасить трубу в тон интерьера, чтобы она не бросалась в глаза.

Источник

Уход за гофрированным воздуховодом и необходимость его замены

Гофротруба — довольно недорогой вариант воздуховода от кухонной вытяжки до вентиляционного канала. Если всё сделано правильно, то её эксплуатация будет длительной и беспроблемной. Однако на гофре со временем скапливается пыль и жир. Необходимо периодически протирать трубу мягкой салфеткой и мыльным раствором

Особое внимание стоит уделять местам между складками

Хотя срок службы гофротрубы составляет до 10 лет, внутри неё скапливается жир, гарь и копоть, мешающие нормальному ходу воздуха. Эти загрязнения практически нельзя удалить. Лучшим вариантом будет купить и установить новую гофру, тем более, что она обойдётся недорого. После демонтажа старой трубы, новая устанавливается точно так же, как описано в пошаговой инструкции.

Гофру легче и дешевле заменить, чем чистить от жира и копоти ФОТО: bt.rozetka.com.ua

Алюминиевые и стальные гофротрубы

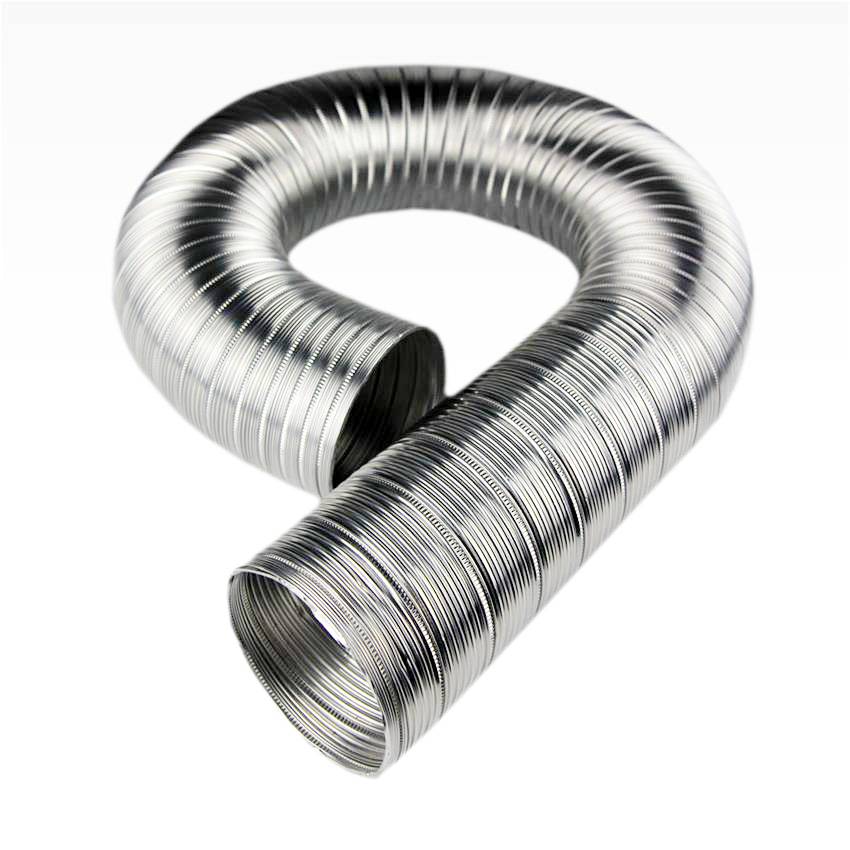

Стальная гофротруба

Стальные и алюминиевые гофротрубы для вентиляции относятся к категории полужестких материалов. Используют их в тех случаях, когда необходимо недорого, но качественно собрать систему. Из гофрированной трубы получаются достаточно прочные и легкие вентиляционные конструкции.

Стальные и алюминиевые гофрированные воздуховоды для вентиляции схожи по своим свойствам и отвечают всем техническим нормативам:

  • не горючи,
  • легко монтируются,
  • легко заменяются и ремонтируются,
  • гофрорукава обеспечивают возможность осмотра вентиляции.

На фоне других типов воздуховодов алюминиевые гофрированные обладают еще рядом преимуществ:

  • легкие,
  • вентиляционные гофрорукава не накапливают статическое электричество,
  • не нужно заземлять,
  • алюминиевые выдерживают температурные пределы -35…+270 градусов Цельсия,
  • стальные вентиляционные гофрированные трубы более жаростойки и работают до +900 градусов Цельсия,
  • создают герметичные конструкции,
  • растягивать воздуховод не нужно,
  • не повреждаются при длительном воздействии ультрафиолета,
  • гофрошланги для вентиляции не подвержены коррозии,
  • изгибаются на радиус от -0,76.

И еще одно преимущество стальных и алюминиевых гофротруб для вентиляции – это аккуратный и приятный внешний вид. Такие гофрированные воздуховоды для вентиляции можно не прикрывать коробами на кухнях или в подсобных помещениях.

Шланги алюминиевые гофрированные для вентиляции без потери свойств используются десятилетиями. Их монтаж очень прост: отдельные куски соединяются между собой с помощью металлического скотча. А возможность растянуть первоначальную длину в 3,5 – 4 раза позволяет не приобретать фитинги.

В ряде случаев использовать гофрированные алюминиевые воздуховоды для вентиляции нельзя:

  • Так как алюминий плавится при высоких температурах, запрещено устанавливать гофру из этого материала как дымоход для каминов, печей и котлов на угле и дровах. Не желательно устанавливать и в качестве воздуховода для газовой колонки, где постепенно гофра прогорает и создается опасность отравления людей,
  • Алюминий отлично проводит температуру, поэтому в холодное время года является мостиком холода. Поверхность алюминиевого вентиляционного гофрорукава покрывается капельками воды, повышая влажность в помещении. Для предотвращения этого негативного эффекта используются вентиляционные утепленные гофры.

Для удобства монтажа алюминиевых гофротруб производятся различные аксессуары:

  • переходники с гибких на жесткие трубы,
  • переходники между гибкими трубами,
  • предохранители от проникновения мусора и пыли внутрь труб.

Монтаж гофрированных труб

Стальные муфты используются следующим образом:

  • конец трубы натягивается на торец муфты,
  • на них надевают 2 хомута (винтовых),
  • конец стыкующейся трубы натягивается на другой торец муфты,
  • винты хомутов подкручиваются и стык прочно прижимается.

Так как алюминий очень гибок, правильно сделанное соединение будет достаточно герметичным. Легко состыковать две трубы с разными диаметрами, вставив более тонкую в толстую на 0,5 м, а поверх затянув конструкцию хомутом.

Использование вентиляционных гофрированных рукавов из алюминия позволяет уменьшить расходы на строительство и провести монтаж в более короткие сроки.

В продаже есть алюминиевые вентиляционные гофры 100 мм, 200 и 400 мм. Минимальный диаметр 80 мм, максимальный 315 мм.

Продается алюминиевая вентиляционная гофра кусками, цена зависит от диаметра и длины.

Производство алюминиевых гофротруб

Технологический процесс изготовления состоит из нескольких шагов. Фольга из рулона (штрипс) подается на прокатный станок. Здесь по краям штрипса продавливаются замки, а посередине листа ребра. Ребра придают гибкость будущей трубе, способность сжиматься или растягиваться. Штрипс наматывают на профиль, диаметром соответствующий будущей трубе. Продольные края штрипсов скрепляются тройными замками, пропущенными через вальцы, что делает трубу очень крепкой. Таково строение эластичного трубопровода.

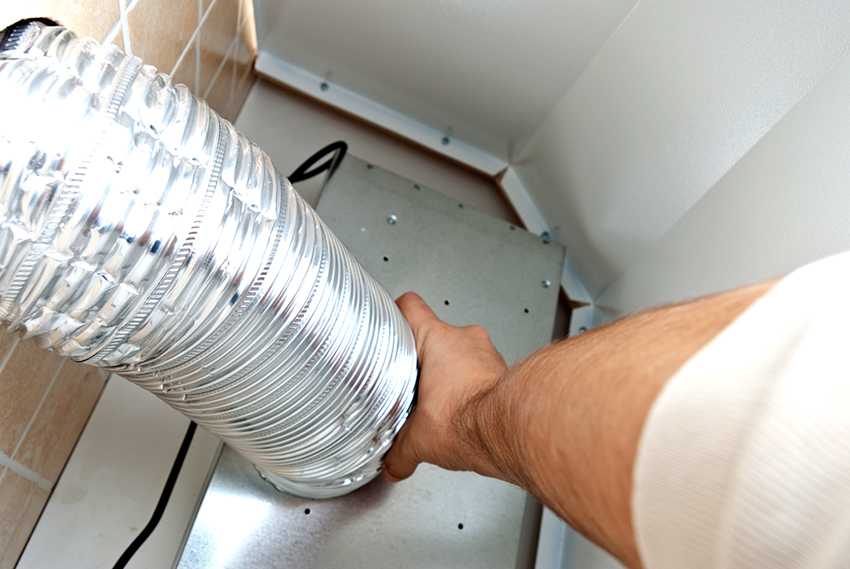

Установка гофры на вытяжку: подготовка и важные детали

Чтобы обеспечить надежную и продолжительную работу вентиляционной системы, до начала ее монтажа и в процессе установки необходимо учесть ряд важных моментов. Если диаметр гофрированной трубы не соответствует выходу на вытяжке, то лучше приобрести более широкую гофру, соединив ее с устройством специальным переходником. Такой способ будет иметь положительное влияние, так как увеличение диаметра поспособствует уменьшению скорости воздушного потока, снизив при этом шум в трубе.

Еще до установки гофры в отверстие системы вентиляции устанавливают специальную прослойку с решеткой, фланцем и клапаном обратки. Это позволит предотвратить полное перекрытие вытяжки трубой. Решетчатая перегородка обеспечит естественную вентиляцию помещения, а фланец – принудительную. Таким образом, кухонный воздух будет постоянно циркулировать и освежаться независимо от работы вытяжки. При наличии в кухне еще одного вентиляционного отверстия можно трубу прикрепить к одному из них наглухо, а другое – оснастить решеткой.

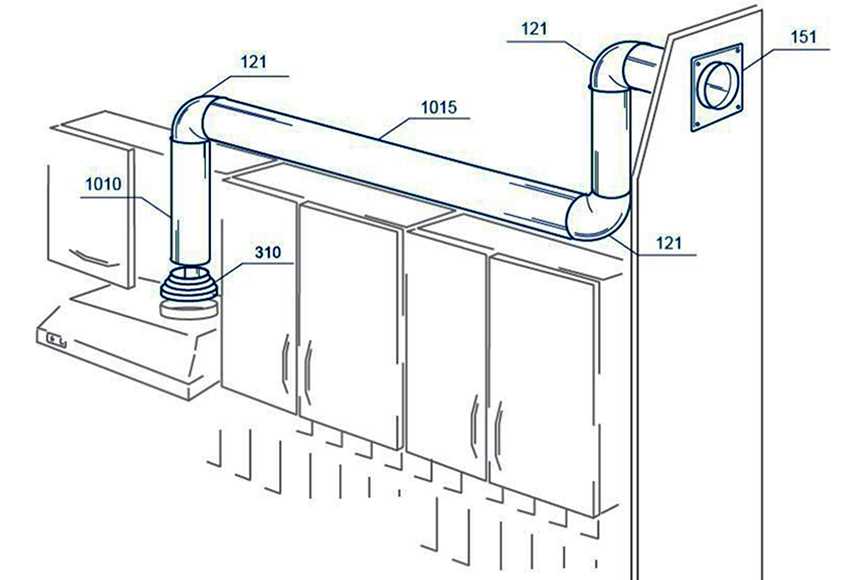

Схема установки гофрированной трубы на вытяжку с размерами.

Гофру фиксируют с помощью специальных креплений-хомутов из металла или пластмассы. Клей или герметик для усадки трубы не стоит использовать, так как это сделает невозможным дальнейший демонтаж трубы для чистки или замены.

При установке конструкции нужно проследить, чтобы было как можно меньше поворотов с углами, так как это ухудшает работу системы. Каждый острый угол снижает производительную мощность приблизительно на 10%. Поэтому вытяжка должна располагаться максимально близко к вентиляционному отверстию.

На заметку! Покупать воздуховод следует после приобретения вытяжки. Именно это оборудование является отправной точкой в определении диаметра трубы, а правильный выбор отразится на эффективности и качестве работы всей системы.

Виды и габариты соединителя

Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки

Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика

Воздуховод для вытяжки на кухне

2.1

Разновидности труб

Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.

Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:

  1. 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
  2. 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
  3. 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.

Декоративный короб для вытяжки на кухне: особенности изготовления

2.2

Выбор по размерам

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.

Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:

  1. 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
  2. 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
  3. 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.

Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:

  • Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
  • Сжать и растянуть рукав можно без применения каких-либо приспособлений.
  • Траектория прокладки может быть любой.
  • Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.

Особенности подбора воздуховода для вытяжки на кухне

Поскольку большинство летучих соединений, требующих вывода за пределы жилого помещения, образуется именно на кухне, этот вопрос особенно актуален.

Как известно, воздуховоды могут быть не только с круглым, но и прямоугольным сечением. В чём их эксплуатационные отличия? Об этом речь пойдёт ниже.

  • cогласно общепринятым нормам длина вентиляционной трубы не должна превышать 3 метра. В большей мере это относится к гофрированному воздуховоду. Превышение вызовет резкое снижение эффективности. Так, уровень потерь КПД на каждый последующий погонный метр длины может достичь 10 процентов;
  • во время проектирования системы вентиляции необходимо руководствоваться принципом минимизации количества поворотов. Конечно же, избежать их нельзя. Но следует знать, что любое последующее изменение потока воздушной массы – это очередная потеря 10 процентов КПД. А повороты под острым углом вообще недопустимы;
  • даже если вам больше по душе прямоугольный воздуховод, нелишним будет прислушаться к мнению специалистов. Пропускная способность гофрированной вентиляционной трубы при одинаковой площади сечения будет выше, чем у трубы прямоугольной. Обусловлено это тем, что турбулентность потока воздушной массы в ней создаётся естественным образом;
  • площадь поперечного сечения любого участка воздуховода не должна быть меньше значения аналогичного параметра патрубка, расположенного на выходе кухонной вытяжки. Даже локальное сужение канала вызовет перегрузку электропривода, приведёт к перерасходу электроэнергии, и даже может закончиться выходом вентиляционного оборудования из строя. Кроме того, проходя по зауженным участкам, воздух нередко создаёт неприятные шумы;

Отдав предпочтение прямоугольному воздуховоду, будьте готовы к тому, что вам придётся запастись переходниками. Обусловлено это тем, что большинство вентиляционных решёток и вытяжек имеет цилиндрические патрубки.

Важную роль при монтаже вентиляции играет диаметр гофротрубы

Главное – не допустить ошибку выбора труб с точки зрения их пропускной способности. Для этого необходимо сопоставить площадь сечения изделий разной формы. Из школьного курса математики известно, то значение данного параметра круглого воздуховода равно S=πr2 , где r – радиус окружности.

Площадь сечения прямоугольной трубы определяется по следующей формуле:

S= H×L, где H и L — длина сторон прямоугольника.

Необходимо отметить, что современные воздуховоды могут оснащаться обратным клапаном, перекрывающим проникновение воздуха извне, но не препятствующим принудительному отводу испарений от кухонной плиты.

Гофры алюминиевые для вытяжки поставляются на потребительский рынок с диаметрами 80…315 миллиметров. Собственно, этот параметр является основным фактором, оказывающим непосредственное влияние на стоимость конечного продукта. Мониторинг данного сегмента отечественного рынка предоставляет следующие данные: цена нержавеющей гофры в 7 ˗ 8 раз больше стоимости алюминиевой гофротрубы для вентиляции. Поэтому, если предполагаемая температура воздуховода не превышает 250˚С и не требуется наличие повышенных прочностных характеристик, алюминиевая гофрированная труба – наиболее экономичное решение.

Как установить гофру на вытяжку на кухне: этапы работы

Монтаж гофры предполагает определенные этапы и четкую последовательность в проведении работ, которые включают:

После соединения вытяжки и гофрированной трубы необходимо воспользоваться хомутом для закрепления.

  1. Составление схемы и создание чертежа с разметкой. Проектировку производят с учетом размещения кухонной мебели и другого дополнительного оборудования. Проект наглядно передает всю траекторию будущего воздуховода и позволяет рассчитать точное количество необходимых материалов.
  2. Подгонку гофры и других элементов до соответствующих размеров, указанных в проекте. В случае необходимости трубу подрезают ножницами или ножовкой.
  3. Установку редуктора универсального размера на горловину вытяжки. Устройство поможет монтировать трубу разного диаметра. Оптимальный вариант для кухонной вентиляционной системы – гофра для вытяжки 120 мм.
  4. Соединение ребристой трубы с раструбом вытяжки. Редуктор фиксируют с помощью герметика, на него надевают рукав и крепят хомутом со специальным винтом.
  5. Растягивание гофры на нужную длину и формирование ее траектории.
  6. Фиксацию вентиляционного канала к стене. Специальные кронштейны с хомутами следует установить через каждый метр длины трубы. Этот этап необходим, если вентиляционный канал расположен на значительном расстоянии от вытяжки. Такая мера предотвратит раскачивание и чрезмерную вибрацию трубы в процессе работы вытяжной системы.
  7. Установку решетки на вентиляционном отверстии. Обязательным условием является наличие на ней фланца и обратного клапана. Фиксируют ее с помощью саморезов.
  8. Соединение гофры с решеткой. Для этого трубу вставляют во фланец, а место стыка фиксируют хомутом.
  9. Подключение вытяжки к сети и проверку работы вентиляционной системы.

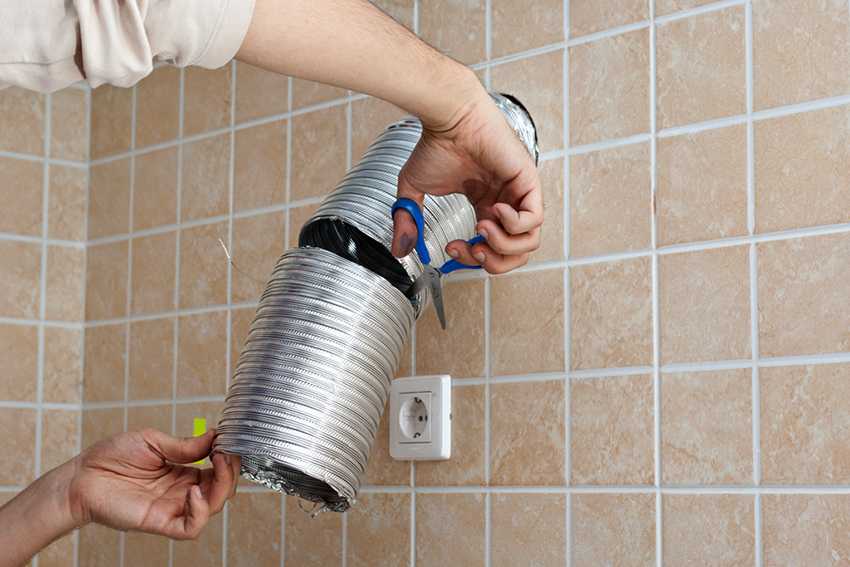

Если трубу необходимо подогнать до нужного размера ее подрезают ножовкой или ножницами.

Виды и отличия воздуховодов для вытяжек

В оздуховод для вытяжки условно можно разделить по следующим характеристикам:

  1. По материалу , из которого изготовлен канал: пластик или металл.
  2. По форме : круглый или прямоугольный.
  3. По жесткости : гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

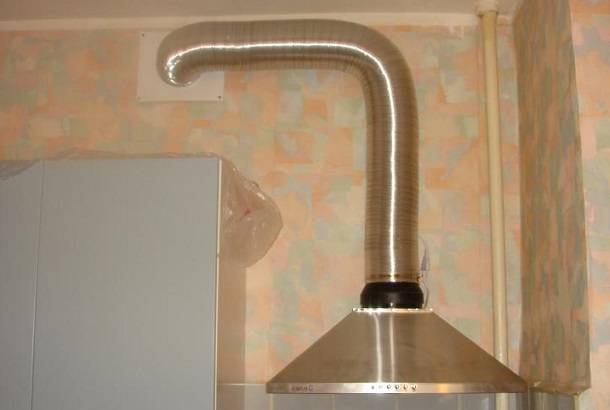

Гофрированный воздуховод в интерьере кухни

  1. Диаметр 100 мм: около 90 рублей за метр.
  2. Диаметр 120 мм: около 120-130 рублей за метр.
  3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

  • гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
  • возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
  • простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).
  • сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
  • более быстрое загрязнение (чем у ПВХ-изделий);
  • некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

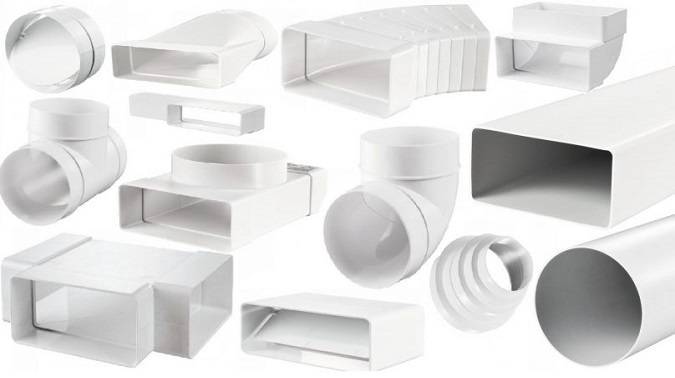

П ластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

  • бесшумность (гладкая ровная поверхность не способствует возникновению шума);
  • простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
  • эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

  • более сложный монтаж;
  • в ыше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
  • невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

  1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
  2. П лоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
  3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких момент ах :

  1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
  2. Удобство монтажа. В этом плане явно проще взять гофру.
  3. Цена воздуховода. Гофра обойдется чуть дешевле.

Структура и габариты металлической, текстильной и пластиковой гофры для вытяжки

По внешнему строению гофра может иметь форму круга, прямоугольника или квадрата. В производстве гофрированных труб используют разнообразные материалы. Их перечень очень широк:

  • оцинкованная сталь;
  • нержавейка;
  • фольга из алюминия;
  • текстильное волокно;
  • полиэтилен разной степени давления, ПНД;
  • поливинилхлоридное полотно.

Каждый из видов заслуживает отдельного внимания, так как именно от структуры материала и габаритов трубы зависит прямое ее предназначение. Наиболее популярная в этом перечне гофра из нержавейки или алюминиевая, которую чаще всего применяют в монтаже домашней вентиляции. Исходя из способов производства, гофротрубы подразделяют на следующие виды:

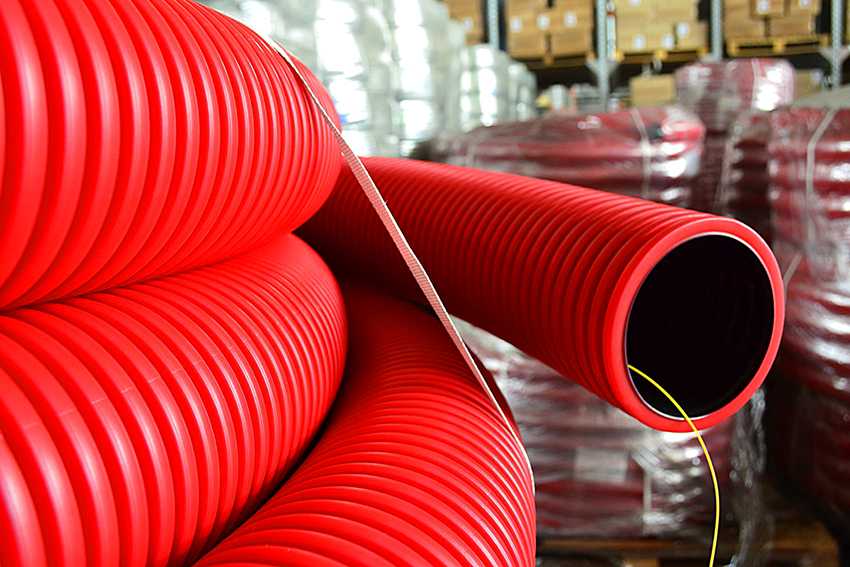

Пластиковая гофра применяется как для вытяжек, так и обустройства сантехники.

  1. Каркасные. Представляют собой каркас из металла, покрытый фольгой или пленкой. Гибкость таких воздуховодов позволяет восстанавливать первозданный недеформированный вид.
  2. Спирально-навивные. Имеют вид металлических лент со средней гибкостью. Изделие можно растянуть вдвое больше, но изначальное положение после этого ему уже не вернуть.

Полиэтиленовая или пластиковая гофра применима в обустройстве сантехники, например, для подачи воды к разным видам бытовых приборов. Помимо этого, гофра широко используется в монтаже канализационных внутриквартирных ходов, в частности под ванной или раковинами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
