Соединение проводов опрессовкой гильзами — чем и как обжимать

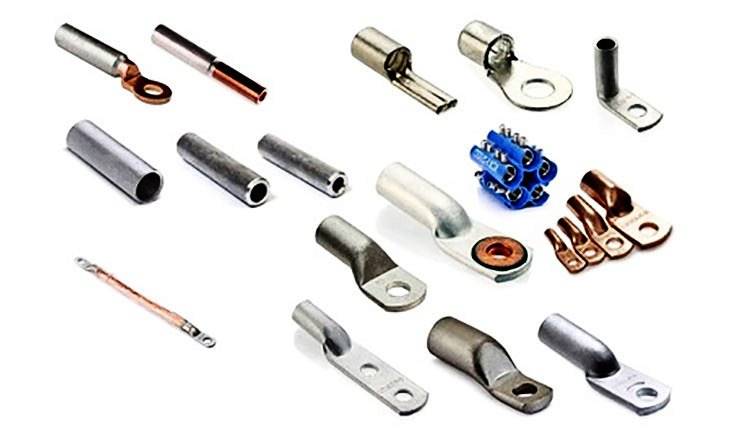

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

  • медные;
  • луженые;
  • комбинированные универсальные;
  • изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

Способы соединения проводников

Существует несколько вариантов соединения проводников:

  • скруткой;
  • пайкой;
  • обжимом
  • с использованием готовых приспособлений.

Скрутка и обжим является холодным способом соединения. Пайка осуществляется при высоких температурах. У каждого способа есть положительные и отрицательные аспекты, на которых остановимся ниже, начав с самого простого соединения – скрутки.

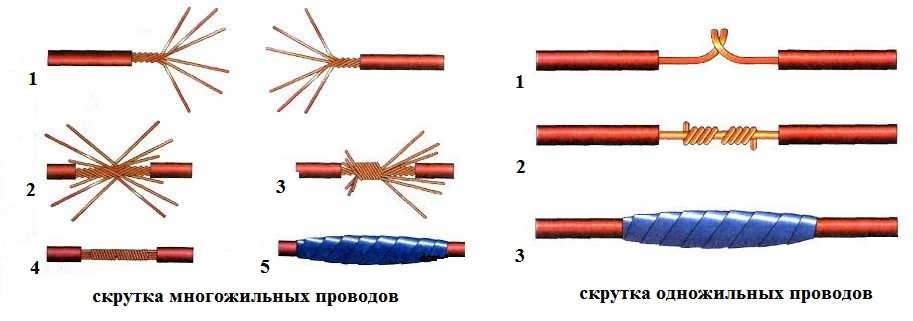

Скрутка

Этот способ не считается правильным и не один грамотный электрик его не признает. Причина в непрочности соединения, которое может ослабнуть при касании или вибрации. Особенно неприемлемо это соединение для проводников большого сечения или при контакте трех одно или многожильных проводов. Данный вариант можно применять в качестве временного соединения осветительных линий.

Технологически скрутка выглядит следующим образом. Проводники зачищаются на длину до 3 см от окислов на поверхности, а после скручиваются между собой. Обязательно требуется нанесение изоляции на место скрутки.

Пайка и сварка

Другим способом является пайка или сварка, которые являются, пожалуй, самым надежными, но наиболее технически сложными процессами. Технология пайки начинается аналогично предыдущему способу. Также зачищается поверхность проводников, а после они либо скручиваются, либо плотно прижимаются друг к другу. После они прогреваются и подается припой, который может быть либо мягким, либо твердым.

Из мягких хорошо известны припои оловянно – свинцовые или серебряные, с низким содержанием серебра. К тугоплавким относятся медно-фосфористые, серебряные, латунные, и цинковые. Твердые марки припоев чаще применяются при сварке медных проводов на промышленных предприятиях, поскольку требуется их нагрев до очень высоких температур, в отличие от мягких марок, которые хорошо плавятся при нагревании обычным паяльником. Для улучшения качества пайки применяются флюсы или предварительное обезжиривание контактов кислотой.

Нередко для соединения медных проводников большого сечения используется сварочная горелка или газовый резак, который является профессиональным инструментом сварщика и не может использоваться дилетантом.

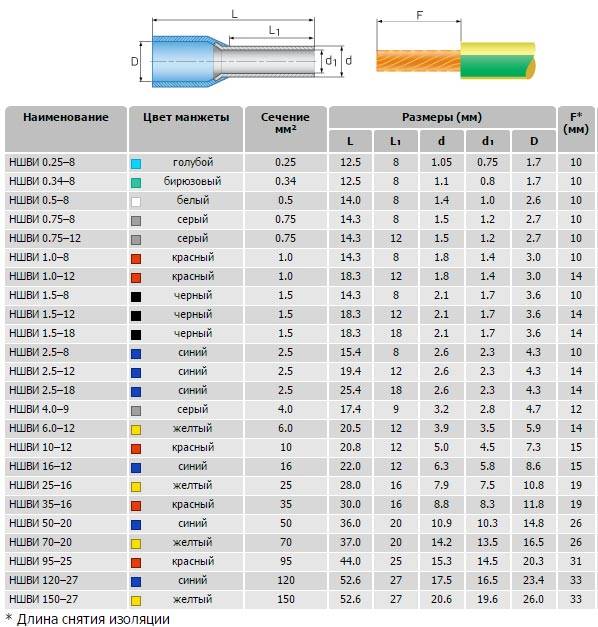

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Рейтинг качественных гидравлических пресс – клещей

SHTOK ПГ – 300

Качественная, надежная и популярная модель ручного гидравлического пресса, благодаря которой можно выполнять оконцевание наконечников сделанных из алюминия или меди, а также соединять между собой провода. Этот инструмент обладает небольшим весом (6,3 кг) и габаритами, что обеспечивает удобство выполнения работ с его помощью. Показатель минимальной площади прессовки равен 10 мм. Модель дополнительно комплектуется прорезиненной рукоятью, которая исключает скольжение рук при выполнении работ.

SHTOK ПГ – 300

Достоинства:

  • Приемлемая стоимость как для инструмента такого класса (4799 рублей);
  • Надежность конструкции;
  • Простота использования;
  • Возможность разблокировки из любых положений;
  • Рабочая головка вращается на 360 градусов;
  • Фиксация запирающего винта при смене матрицы.

Недостатки:

КВТ ПГРА – 300, 73859, гидравлический аккумуляторный

Мощная, надежная модель пресс-клещей, усиление обжима которой составляет 12 тонн. Дополнительно комплектуется набором матриц, позволяющих производить опрессовку алюминиевых, а также медных наконечников.

В качестве источника питания используется аккумуляторная батарея (АКБ) Li-Ion на 18В/3А. В комплект поставки входит зарядное устройство, плечевой ремень, кейс для хранения, а также 11 сменных матриц шестигранного типа. Страна – производитель Китай. Масса этого устройства – 5,5 кг.

КВТ ПГРА – 300, 73859, гидравлический аккумуляторный

Достоинства:

  • Надежность изделия;
  • Автономность работы;
  • Небольшой вес;
  • Гарантия 12 месяцев;
  • Комплектация;
  • Качество опрессовки.

Недостатки:

Пресс-клещи Сорокин ручные гидравлические ускоренные 20 т

Является надежным ручным обжимным инструментом, который прекрасно подходит для опрессовки гильз или алюминиевых, медных наконечников. Прекрасная модель для профессионального использования, когда необходимо выполнить быстрый монтаж тросов либо кабелей электросети.

Эта модель комплектуется расширенным набором насадок, что делает ее универсальной в повседневном использовании. Благодаря наличию гидравлического усилителя, пользователь, не прилагая больших усилий, способен самостоятельно выполнять работу. Кроме того, это устройство, благодаря своим габаритам и небольшому весу, обладает хорошей мобильностью.

Усилие, выдаваемое этим аппаратом равно 20 т. Ход поршня составляет 20 мм. Общая площадь прессовки варьируется в пределах 50-400 квадратных миллиметров. Масса устройства равна 8 кг.

Пресс-клещи Сорокин ручные гидравлические ускоренные 20 т

Достоинства:

  • Габариты и небольшой вес;
  • Качество обжима;
  • Рабочий ход;
  • Универсальность (комплектуется набором насадок);
  • Большой диапазон площади прессовки.

Недостатки:

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

  • медные;
  • луженые;
  • комбинированные универсальные;
  • изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении


Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

  • Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
  • Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
  • Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

  • для обжима гильз;
  • для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

  • Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
  • Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

{SOURCE}

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Суть метода и преимущества


Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.


Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

  • при необходимости соединить провода с большой площадью сечения;
  • для соединения многожильных проводников;
  • если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

Преимущества способа:

  • Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
  • Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
  • С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
  • Качество соединения на высоком уровне, количество затраченного времени минимальное.
  • Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото Действие
Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
  2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

  • Правильно выбрать наконечник и по материалу и размерам.
  • Грамотно зачистить жилу.
  • Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
  • Подобрать нужную матрицу.
  • Соблюсти последовательность обжима.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
