Способы гидравлического расчета систем отопления

Последствия ошибок расчёта и способы их исправления

Очевидно, что гидравлический расчёт является достаточно сложным и ответственным этапом разработки отопления. Для облегчения подобных вычислений разработан целый математический аппарат, существуют многочисленные версии компьютерных программ, предназначенных для автоматизации процесса его выполнения.

Несмотря на это, от ошибок никто не застрахован. Среди наиболее распространённых выбор мощности тепловых приборов без проведения расчёта, указанного выше. В этом случае, помимо более высокой стоимости самих радиаторных батарей (если мощность больше требуемой), система будет затратной, расходуя повышенное количество топлива и требуя более значительных на свое содержание. Проще говоря, в комнатах будет жарко, форточки постоянно открыты и придётся дополнительно оплачивать обогрев улицы. В случае заниженной мощности попытки обогрева приведут к работе котла на повышенной мощности и также потребуют высоких финансовых затрат. Исправить такую ошибку достаточно сложно, возможно потребуется полностью переделывать всё отопление.

монтаж радиаторных батарейнарушение правил установки батареи

Следующая группа ошибок относится к ошибке определения требуемой мощности источника тепла и приборов отопления. Если мощность котла заведомо выше мощности отопительных приборов, он будет работать неэффективно, потребляя большее количество топлива. Налицо двойной перерасход средств: в момент покупки такого котла и в ходе эксплуатации. Чтобы исправить положение, такой котёл, радиаторы или насос, а то и все трубы системы, придётся менять.

При расчёте требуемой мощности котла, может быть допущена ошибка в определении потерь тепла зданием. В результате мощность генератора тепловой энергии будет завышена. Результатом будет перерасход топлива. Чтобы исправить ошибку, придётся заменить котёл.

Ошибочный расчёт балансировки системы, нарушение требований примерного равенства веток и т. п. может привести к необходимости установки более мощного насоса, позволяющего доставить носитель к дальним приборам отопления в нагретом состоянии. Однако в этом случае возможно появление «звукового сопровождения» в виде гула, свиста и т. п. Если подобные ошибки допущены в системе тёплого водяного пола, то результатом установки мощного насоса может стать «поющий пол».

При ошибках определения требуемого количества теплоносителя или переводе гравитационной системы на принудительную циркуляцию, объём его может оказаться слишком велик, и дальние приборы отопления не будут работать. Как и ранее, попытки решения проблемы увеличением интенсивности прогрева, приведут к перерасходу газа, износу котла. Решить вопрос можно применением нового насоса и гидрострелки, т. е. тепловой пункт придётся всё равно переделывать.

После всего можно однозначно сказать, что проведение гидравлического расчёта системы отопления позволит гарантированно минимизировать расходы на всех этапах проектирования, устройства, монтажа и долговременной эксплуатации высокоэффективной системы водяного отопления.

Расчет диаметра труб

Чтобы окончательно установить толщину и диаметр труб, надо коснуться темы потери тепла. Есть некоторые разновидности тепла, которые бывают в отапливаемых комнатах:

1. Теряется напор потока в трубе. Такой параметр является пропорциональным потере на трение внутренней части трубы на длину трубы. Однако, при учете настоящей задачи, подобные потери можно проигнорировать.
2. Теряется напор на трубных сопротивлениях – издержки тепла во внутренней части оснащения. При учете таких условий и минимума радиаторов, тоже можно проигнорировать потери.
3. Имеют место потери тепла, зависимые от местоположения квартиры. Есть еще вид издержек тепла, случающихся из-за размещения помещения, по отношению к зданию в общем. Для простой квартиры, находящейся в средине здания, потери тепла минимальны. Она окружена другими помещениями.

Единственное на что стоит обратить внимание – это на потери теплоты через фасад квартиры – это может быть балкон, главное окно комнаты. Однако, вопрос будет быстро закрыт, если обеспечить дополнение в виде двух-трех секций к имеющимся радиаторам

Если проанализировать изложенные выше сведения, надо сказать, что для полученной в результате расчетов скорости воды в отопительной конструкции, известна, так называемая, табличная быстрота передвижения водных частиц.

В качестве поддержки для мастера хочется представить своеобразный перечень, согласно которому можно выполнить нужные расчеты и значительно облегчить дальнейшую работу.

• Сбор необходимых данных, процедура расчета мощности котла;
• Точный объем и скорость теплового носителя;
• потери тепла и высчитанный диаметр всех труб.

Бывают редкие ситуации, когда в процессе просчета выходит очень большой диаметр для выполнения перекрытия объема теплового носителя. Такая проблема вполне решается, для это следует существенно увеличить вместительность котла или литраж, а можно просто добавить еще один расширительный бак.

Расчет количества и мощности батарей

Как в однотрубном подключение радиаторов отопления, так и в двухтрубных схемах, эффективность отопления конкретного помещения зависит не только от количества секций радиаторов, их конструкции, материала, из которого они изготовлены, площади поверхности и способа подсоединения к магистральному трубопроводу, но и от материала стен и способа утепления, теплопотерь в окнах и пр.

Воспользуемся рекомендованными данными, которые можно найти в специализированной литературе. 1 м3 в кирпичном доме требует приблизительно 0.034 кВт тепла для поддержания комфортной температуры; в доме из СИП – панелей – 0,041 кВт; в кирпичном доме с утепленными: перекрытием, чердаком, несущими стенами, фундаментом – 0,02 кВт.

Для примера, рассмотрим подбор батарей для комнаты 18 м2 с высотой потолков 2,5 м. в кирпичном доме. (0,034 кВт).

1. Узнаем объем помещения: 18 х 2,5 = 45 м3.
2. Рассчитываем, сколько необходимо тепловой энергии для данной комнаты: 45 х 0,034 = 1,53 кВт

Теперь нужно воспользоваться таблицей, с характеристиками батарей.

На рисунке показаны основные характеристики наиболее распространенных радиаторов. Исходя из представленных данных, лучшее соотношение характеристик и стоимости у алюминиевых батарей. Нам необходимы данные о мощности одной секции, нижняя граница которой равна 0,175 кВт.

1. Делим полученный результат на мощность секции выбранного типа радиаторов и получаем количество секций: 1,53/ 0,175 = 8,74

Итог: для обогрева помещения 45 м3 нам необходим алюминиевый радиатор, состоящий из 9 секций. Аналогичные расчеты проведите для каждой комнаты в доме.

Пример гидравлического расчета системы отопления

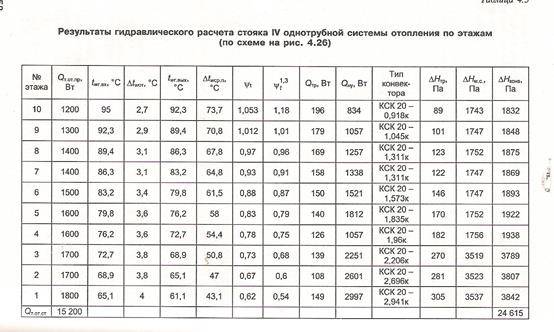

Для начала гидравлического расчета однотрубной системы отопления образовываются два кольца отопительной системы, которое больше — называется первым. Разбивают все кольца на участки, нумеровать нужно от начала общего трубопровода. Для того чтобы не нарушалась циркуляция, необходимо делать вычисления для подачи и обратки параллельно. Сначала рассчитаем расход теплоносителя, для этого необходимы следующие данные:

• Нагрузка определенного участка отопительной системы;
• При какой температуре подается теплоноситель;
• При какой температуре движется обратно теплоноситель;
• Теплоемкость воды постоянная величина и равна 4,2 кДж/кг*градусов Цельсия.

Если предположить, что нагрузка на определенный участок равна 1000 Ватт, тогда можно при помощи специальных таблиц выбрать нужный диаметр труб для обогрева помещения

Обязательно обратите внимание: диаметр начинающей трубы самый большой, а чем дальше он уходит, тем меньше он становится. Двигаться теплоноситель должен со скоростью от 0,2 до 1,5 м/сек. Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод

Оптимальной считается скорость 0,5-0,7 м/сек

Если движение будет меньше, тогда система завоздушится, если больше будет шуметь трубопровод. Оптимальной считается скорость 0,5-0,7 м/сек.

В любой системе отопления есть потери напора, это происходит при трении в трубе, радиаторе и арматуре. Для расчета этой величины, необходимо следующие показатели просуммировать:

• Скорость теплоносителя;
• Плотность воды;
• Длину трубы на определенном участке системы;
• Потерю напора в трубе;
• Суммарная величина сопротивления теплоносителя.

Для того чтобы получить общую сумму сопротивления необходимо сложить показатели сопротивления на всех участках трубопровода.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды — n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты: синий — исходные данные;
• чёрный — промежуточные/неглавные результаты;
• красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

О специальных программах для расчетов

Программа Oventrop CO

Это абсолютно бесплатная программа, которая широко применяется для того, чтобы рассчитать загородный дом. Необходимо всего лишь предварительно задать все необходимые настройки и указать приборы отопления, трубы – далее можно с легкостью прорабатывать новые системы. Более того, при желании вы сможете корректировать уже наличествующую систему. Это осуществляется следующим образом: мощность уже имеющихся приборов подбирается в соответствии с требованиями отапливаемого здания.

Оба способа проектировки превосходно объединены в едином программном обеспечении, что дает возможность создавать новые проекты и производить регулировку старых. Вне зависимости от способа программа сама подбирает настройку арматуры. Касаемо интересующих нас расчетов, то Oventrop CO дает просто неограниченные возможности – от анализа расхода теплоносителя до диаметра труб. Вся информация выводится в виде рисунков, таблиц или схем.

Программа HERZ C.O.

Еще один представитель бесплатных программ, позволяющий произвести расчет любого рода отопительной системы. Утилита характеризуется тем, что позволяет производить такие расчеты даже в новых или недавно реконструированных объектах, в которых теплоносителем является гликолей. Соответствует всем мировым требованиям, следовательно, владеет всеми необходимыми сертификатами.

Ниже приведены основные возможности, которые может предоставить вам немецкая HERZ C.O.

1. Подобрать трубопровод по диаметру.
2. Снизить давление в кольцах циркуляции путем автоподбора параметров вентилей.
3. Настроить «регулировщиков» разницы в давлении.
4. Учесть необходимые параметры вентилей термостатики.
5. Проанализировать будущий расход теплоносителя, а также определить снижение давления в системе.
6. Вычислить гидравлическое сопротивление колец циркуляции.

Чтобы вам было удобнее пользоваться программой, всю информацию можно вводить в графическом виде. В результате утилита выдаст вам поэтажный план строения.

Важная информация! Еще одной отличительной чертой программы является так называемая контекстная помощь. Она дает возможность подробнее узнать о вводимой команде или каком-либо показателе.

Также доступно открытие сразу нескольких окон (что большая редкость для подобного рода продуктов), благодаря чему вы сможете изучать несколько типов информации одновременно. Возможна работа с принтерами и плоттерами – она крайне просто организована, каждый лист, который планируется распечатать, можно предварительно посмотреть.

Программа Instal-Therm HCR

Еще одна утилита, дающая возможность с предельной точностью рассчитать поверхностную либо радиаторную систему. Она не идет в одиночку, а поставляется в пакете, куда помимо нее входят еще программы для создания чертежей, проектировки подачи горячей/холодной воды, а также для определения теплопотерь.

Ниже мы привели основные вычислительные способности данной программы.

1. Подбор диаметра будущего трубопровода.
2. Подбор отопительных приборов, при котором учитывается охлаждения теплоносителя в магистрали.
3. Определение размеров муфт, фитингов и тройников.
4. Гидравлический расчет системы отопления.
5. Подбор мощности насосов (иными словами, высоты поднятия жидкости), которые установлены по периметру.
6. Автоматическая регулировка необходимой температуры.

Характерно то, что программа доступна бесплатно исключительно в демо-версии, имеющей целый ряд ограничений. Прежде всего, в ней (равно как и в большинстве бесплатных утилит) вы не сможете ни импортировать полученные результаты, ни распечатать их. Кроме того, вы сможете создать только три проекта – для большего требуется покупка программы. Зато! Вы можете изменять эти три проекта неограниченное количество раз! наконец, все проекты сохраняются в специальном доработанном формате, который не сможет прочесть ни одна лицензированная или, разумеется, пробная программа.

В качестве заключения

Сегодня регулирующие системы отопления, в которых показатель тепла перманентно изменяется, нуждаются в постоянном мониторинге и контроле. Но если не знать современный рынок, то едва ли удастся правильно подобрать арматуру. Так что идеальный вариант для расчета системы – воспользоваться одной из специальных программ, которая включала бы в себя большой каталог параметров и данных. От того, насколько правильно будет произведен расчет, будет зависеть не только эффективность отопления, но и первоначальные финансовые затраты на ее монтаж.

Энциклопедия сантехника Гидравлический расчет в трехмерном пространстве

Гидравлический расчет в трехмерном пространстве Auto-Snab 3D (дата версии: 17.09.2016 г.) Работает на всех операционных системах Windows Программное обеспечение позволяет делать гидравлические расчеты в трехмерном пространстве. В трехмерном пространстве вводите схемы системы водоснабжения и отопления – программа находит расходы, давления и температуры в цепях в зависимости от физических законов. Видео: Презентация нового программного обеспечения по гидравлическому расчету в трехмерном пространстве. Первое видео, о том, как устроен интерфейс и управление в программе. Купить программу infobos.ru

3Как выбрать материал для трубопровода сжатого воздуха?

Для производства труб системы подготовки и распределения сжатого воздуха используют несколько материалов. Выбор того или иного зависит от нескольких факторов:

• условия эксплуатации (улица, помещение),
• качество сжатого воздуха,
• перепады давления,
• протяженности трубопровода,
• требуемого диаметра трубы,
• стоимости,
• рабочего давления и производительности компрессора,
• износостойкости.

Чаще всего в сетях распределения сжатого воздуха устанавливают трубы, изготовленные из следующих материалов:

1. Сталь. К основным преимуществам данного вида труб относятся: бесшовность соединения, наличие резьбовых соединений, разнообразие видов и форм, разнообразие номинальных диаметров, коррозионная стойкость, низкое сопротивление воздушному потоку. Ограничения к выбору данного вида трубопровода: гальванизированное покрытие увеличивает сопротивление воздушному потоку. Также, трубы из нержавеющей стали достаточно дорогие и имеют значительный вес, по сравнению с пластиковыми трубами.
2. Медь. Для многих предприятий медный трубопровод для системы распределения сжатого воздуха достаточно дорогостоящий вариант и требует привлечения сторонних специалистов по монтажу высокого технического уровня. Чаще всего такой вид труб используют в медицине или в лабораториях. Медные трубы имеют низкое сопротивление движению потока, устойчивы к коррозии.
3. Пластик. Для производства труб используют следующие виды пластика: полипропилен (РPR), полиамид (РА), полиэтилен (РЕ), акрилнитрил-бутадиен-стиролполимер (ABS). Готовые изделия из них не подвержены коррозии, имеют множество форм и соединений, обладают низкой эластичностью, просты в монтаже и обслуживании. Максимальное расчетное давление каждого вида трубы производители указывают в ее спецификации (обозначение PN и далее величина давления в бар, например PN16).

Наиболее распространенным материалом для прокладки пневмопроводов является полипропиленовые трубы. Они просты в установке, имеют приемлемую стоимость и выдерживают давление сжатого воздуха до 20 бар. Внешние диаметры полипропиленовых труб: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Внутренние диаметры зависят от максимального давления, на которое они рассчитаны и соответственно зависят от толщины стенок труб, поэтому при выборе материалов пневмопровода нужно внимательно ознакомиться с характеристиками выбранной для монтажа PPR-трубы.

Обращаем ваше внимание, что для правильного подбора компрессорной техники наши специалисты предлагают заполнить Опросный Лист, в котором отражаются все наиболее важные нюансы при выборе агрегатов. Также, вы можете обратиться к нашим специалистам за консультацией любым удобным способом:

• По телефону (звонок бесплатный)
• По электронной почте
• Заполнив заявку в нашем онлайн-чате.

Способы определения нагрузки

Сначала поясним значение термина. Тепловая нагрузка – это общее количество теплоты, расходуемое системой отопления на обогрев помещений до нормативной температуры в наиболее холодный период. Величина исчисляется единицами энергии – киловаттами, килокалориями (реже – килоджоулями) и обозначается в формулах латинской буквой Q.

Зная нагрузку на отопление частного дома в целом и потребность каждого помещения в частности, нетрудно подобрать котел, обогреватели и батареи водяной системы по мощности. Как можно рассчитать данный параметр:

1. Если высота потолков не достигает 3 м, производится укрупненный расчет по площади отапливаемых комнат.
2. При высоте перекрытий 3 м и более расход тепла считается по объему помещений.
3. Определение теплопотерь через внешние ограждения и затрат на подогрев вентиляционного воздуха согласно СНиП.

Две первые расчетные методики основаны на применении удельной тепловой характеристики по отношению к обогреваемой площади либо объему здания. Алгоритм простой, используется повсеместно, но дает весьма приближенные результаты и не учитывает степень утепления коттеджа.

Считать расход тепловой энергии по СНиП, как делают инженеры–проектировщики, гораздо сложнее. Придется собрать множество справочных данных и потрудиться над вычислениями, зато конечные цифры отразят реальную картину с точностью 95%. Мы постараемся упростить методику и сделать расчет нагрузки на отопление максимально доступным для понимания.

Автоматизация процесса

Расчет давления в трубопроводе можно провести при помощи онлайн калькуляторов, предлагающих гидравлический расчет системы. Можно получить такие характеристики, как расход воды (пропускную способность), параметры труб (внутренний диаметр), а также потери давления в трубопроводе; калькулятор при этом позволяет выбрать способ расчета сопротивления.

Пример расчета параметров в калькулятореИсточник oboiman.ru

Расчет сопротивления можно вести, исходя из материала и длины участка водопровода, или взять за основу вид материала (сталь, чугун, асбоцемент, ж/б, пластик, стекло) и его шероховатость (коэффициент динамического сопротивления). Также можно указать вид труб: новые или нет, а также материал внешнего или внутреннего покрытия. Кроме падения напора гидравлический калькулятор рассчитывает расход, внутренний диаметр, длину участка.

Выполнение расчетов с помощью онлайн калькулятора подходит для небольших систем, состоящих из одного-двух контуров с несколькими радиаторами в каждом. Более сложные и мощные СВО (свыше 30 кВт) нуждаются в расчетах с помощью программного обеспечения. Нужный софт разрабатывается крупнейшими производителями отопительной техники.

Окно программы для расчета отопления частного домаИсточник ytimg.com

О гидравлическом расчете в программе VALTEC.PRG в следующем видео:

Коротко о главном

Проектирование систем отопления позволяет подобрать оптимальные параметры: достаточную подачу воды, подходящие характеристики труб, напор циркуляционных насосов. Гидравлический расчет – одна из важнейших частей проектирования. Он позволяет сбалансировать выбранный тип отопительной системы, обеспечивает ее стабильную работу и долговечное использование.

В расчетах гидравлики определяют такие параметры, как падение давления, расход воды, диаметр труб для каждого участка. Небольшую систему для частного дома можно рассчитать вручную (с помощью формул и справочников) или воспользоваться онлайн калькулятором. Для сложных и мощных отопительных контуров целесообразно использовать специализированные программы.

Система отопления своими руками

Выполнить расчёт контура отопления частного дома без оценки теплопотерь окружающих конструкций невозможно.

В России, как правило, долгие холодные зимы, здания теряют тепло из-за перепадов температур внутри и снаружи помещений. Чем больше площадь дома, ограждающих и сквозных конструкций (кровля, окна, двери), тем большее значение теплопотерь выходит. Существенное влияние оказывает материал и толщина стен, наличие или отсутствие теплоизоляции.

Например, стены из дерева и газобетона обладают намного меньшим показателем теплопроводности, чем кирпич. Материалы с максимальными показателями теплового сопротивления используются в качестве изоляции (минеральная вата, пенополистерол).

Перед созданием отопительной системы дома, нужно тщательно продумать все организационные и технические моменты, чтобы сразу после постройки «коробки», приступить к финальной фазе строительства, а не откладывать на долгие месяцы долгожданное заселение.

Отопление в частном доме базируется на «трех слонах»:

• нагревательный элемент (котел);
• система труб;
• радиаторы.

Какой котел лучше выбрать для дома?

Котлы отопления являются главным компонентом всей системы. Именно они будут обеспечивать тепло вашего дома, поэтому к их выбору нужно относиться особенно внимательно. По типу питания их подразделяют на:

• электрические;
• твердотопливные;
• жидкотопливные;
• газовые.

Каждый из них имеет ряд существенных преимуществ и недостатков.

1. Электрические котлы не завоевали большой популярности, в первую очередь из-за достаточно большой стоимости и дороговизне в обслуживании. Тарифы на электроэнергию оставляют желать лучшего, есть вероятность разрыва линий электропередач, в результате которого ваш дом может остаться без отопления.
2. Твердотопливныекотлы  часто используются в глухих деревнях и поселках, где нет централизованных коммуникационных сетей. Они нагревают воду за счет дров, брикетов и угля. Важным недостатком является необходимость постоянного контроля горючего, в случае, если топливо прогорит, и вы не успеете пополнить запасы, дом перестанет отапливаться. В современных моделях эта проблема решена, за счет автоматического податчика, но цена таких устройств неимоверно высокая.
3. Жидкотопливные котлы, в подавляющем большинстве случаев, работают на дизельном топливе. Они обладают отличной производительностью из-за высокого КПД горючего, но большая цена на сырье и потребность резервуаров с дизелем, ограничивает многих покупателей.
4. Самым оптимальным решением для загородного дома являются газовые котлы. Из-за небольшого размера, низкой цены на газ и высокой теплоотдачи они завоевали доверие большей части населения.

Как выбрать трубы для отопления?

Магистрали отопления снабжают все обогревательные устройства в доме. В зависимости от материала изготовления, они подразделяются на:

• металлические;
• металлопластиковые;
• пластиковые.

Трубы из металла наиболее сложные в монтаже (из-за необходимости сварки швов), подвержены коррозии, обладают большим весом и дорого стоят. Преимуществами является высокая прочность, устойчивость к перепадам температур и способность выдерживать большие давления. Они используются в многоквартирных домах, в частном строительстве применять их нецелесообразно.

Полимерные трубы из металлопластика и полипропилена очень схожи по своим параметрам. Легкость материала, пластичность, отсутствие коррозии, подавление шумов и, конечно же, низкая цена. Единственным отличием первых, является наличие алюминиевой прослойки между двумя слоями пластика, из-за которого увеличивается показатель теплопроводности. Поэтому трубы из металлопластика применяются для отопления, а пластиковые для водоснабжения.

Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

• G – расход теплоносителя, кг/ч;
• q – тепловая мощность радиатора на участке, кВт;
• Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

• GV – объемный расход воды, л/сек;
• ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

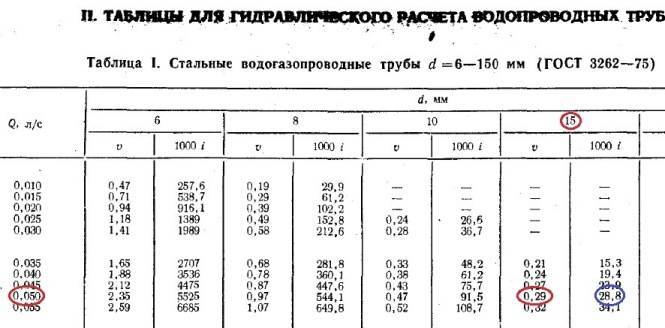

В данных таблицах опубликованы значения диаметров стальных и пластмассовых труб в зависимости от расхода и скорости движения теплоносителя. Если открыть страницу 31, то в таблице 1 для стальных труб в первом столбце указаны расходы в л/сек. Чтобы не производить полный расчет труб для системы отопления частого дома, надо просто подобрать диаметр по расходу, как показано ниже на рисунке:

Итак, для нашего примера внутренний размер прохода должен составлять 10 мм. Но поскольку такие трубы не используются в отоплении, то смело принимаем трубопровод DN15 (15 мм). Проставляем его на схеме и переходим ко второму участку. Так как следующий радиатор имеет такую же мощность, то применять формулы не нужно, берем предыдущий расход воды и умножаем его на 2 и получаем 0.048 л/сек. Снова обращаемся к таблице и находим в ней ближайшее подходящее значение. При этом не забываем следить за скоростью течения воды v (м/сек), чтобы она не превышала указанные пределы (на рисунках отмечена в левом столбце красным кружочком):

Как видно на рисунке, участок №2 тоже прокладывается трубой DN15. Далее, по первой формуле находим расход на участке №3:

860 х 1,5 / 20 = 65 кг/ч и переводим его в другие единицы:

65 / 3600 х 0,983 = 0.018 л/сек.

Прибавив его к сумме расходов двух предыдущих участков, получаем: 0.048 + 0.018 = 0.066 л/сек и вновь обращаемся к таблице. Поскольку у нас в примере делается не расчет гравитационной системы, а напорной, то по скорости теплоносителя труба DN15 подойдет и на этот раз:

Идя таким путем, просчитываем все участки и наносим все данные на нашу аксонометрическую схему:

Итоги гидравлического расчета

В итоге необходимо просуммировать сопротивления всех участков до каждого радиатора и сравнить с контрольными значениями. Для того, чтобы насос, встроенный в газовый котел, обеспечил теплом все радиаторы, потери напора на самой длинной ветке не должны превышать 20000 Па. Скорость движения теплоносителя на любом участке должна быть в диапазоне 0,25 – 1,5 м/с. При скорости выше 1,5 м/с в трубах может появиться шум, а минимальная скорость в 0,25 м/с рекомендуется по СНиП 2.04.05-91 во избежание завоздушивания труб.

Для того, чтобы выдержать вышеуказанные условия, достаточно правильно подобрать диаметры труб. Это можно сделать по таблице.

Труба	Минимальная мощность, кВт	Максимальная мощность, кВт
Металлопластиковая труба 16 мм	2,8	4,5
Металлопластиковая труба 20 мм	5	8
Металлопластиковая труба 26 мм	8	13
Металлопластиковая труба 32 мм	13	21
Полипропиленовая труба 20 мм	4	7
Полипропиленовая труба 25 мм	6	11
Полипропиленовая труба 32 мм	10	18
Полипропиленовая труба 40 мм	16	28

В ней указана суммарная мощность радиаторов, которые труба обеспечивает теплом.

Быстрый подбор диаметров труб по таблице

Для домов площадью до 250 кв.м. при условии, что стоит насос 6-ка и радиаторные термоклапаны, можно не делать полный гидравлический расчет. Можно подобрать диаметры по таблице ниже. На коротких участках можно немного превысить мощность. Расчеты произведены для теплоносителя Δt=10oC и v=0,5м/с.

Труба	Мощность радиаторов, кВт
Труба 14х2 мм	1.6
Труба 16х2 мм	2,4
Труба 16х2,2 мм	2,2
Труба 18х2 мм	3,23
Труба 20х2 мм	4,2
Труба 20х2,8 мм	3,4
Труба 25х3,5 мм	5,3
Труба 26х3 мм	6,6
Труба 32х3 мм	11,1
Труба 32х4,4 мм	8,9
Труба 40х5,5 мм	13,8

Обсудить эту статью, оставить отзыв в | |
