Применение гибких вентиляционных рукавов: особенности монтажа и эксплуатации

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

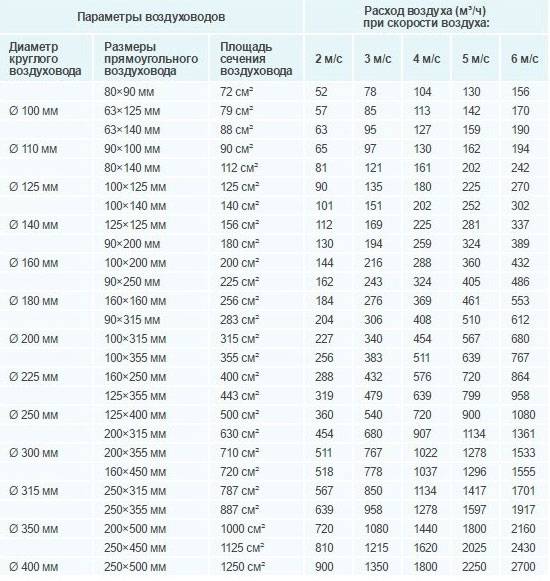

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

• гофротруба
• саморезы
• хомуты для фиксации рукава или мягкая проволока
• решётка под вентиляцию или переходник
• силиконовый герметик
• переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

1. Перед работой следует прочистить вентиляцию в квартире
2. Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
3. С помощью герметика смажьте горловину вытяжки
4. Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
5. Необходимо проложить так до конца отверстия вентиляции
6. Зафиксируйте саморезами решётку под вентиляцию
7. После чего надевайте гофру с герметиком
8. Закрепите работу хомутом
9. Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем.  Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

Правильное подключение вытяжки

Чтобы закупить нужное количество труб и соединительных деталей, составьте схему соединения вытяжного отверстия агрегата с вентиляционной шахтой. Руководствуйтесь простыми правилами:

1. В идеале общая протяженность коробов не должна превышать 2 м: 1 метр в высоту + 1 м по горизонтали до приемного отверстия. При большей длине производительность вытяжки снизится (хотя пользователь не заметит разницы, поскольку не с чем сравнивать).
2. Оптимальное число поворотов на 90° – два. Чем больше колен, тем слабее «тянет» вентилятор из-за увеличения сопротивления воздуховодов.
3. Продумайте трассу прокладки таким образом, чтобы воздуховод не пересекался с газовой трубой, подведенной к плите. Если пересечения не избежать, обойдите стояк, используя отводы 45°, а не прямые углы.
4. По возможности используйте круглые каналы, с точки зрения аэродинамики их пропускная способность выше. Реальный плюс: на округлой поверхности собирается меньше пыли, нежели на плоской.
5. Для расчета диаметра или размеров квадратного короба не нужны никакие сложные формулы. Ориентируйтесь на площадь сечения выходного отверстия вытяжки – воздухопровод должен быть таким же (или больше).
6. Если общая длина вентканала не превышает 2 м, площадь сечения можно уменьшить на 15% без заметного ухудшения производительности агрегата. Но учтите: бытовой прибор станет сильнее шуметь.
7. При длине каналов более 2 м уменьшать размер трубы нельзя – вытяжка существенно потеряет в мощности, а электричества «накрутит» больше. И вообще, когда плита расположена далеко от вентиляции, надо ставить рециркуляционную островную вытяжку без всяких каналов.

Поскольку на большинстве кухонь предусмотрена 1 вентиляционная шахта, при подключении зонта важно оставить проем для работы естественной вентиляции. То есть, канал подсоединяется к специальному фланцу с решеткой, как сделано на фото

Второй способ обеспечить вентиляцию при неработающей вытяжке – установить вместо решетки тройник с обратным клапаном. При включении вентилятора его заслонка захлопнется, после отключения снова откроется. Недостаток: клапан под потолком некрасиво смотрится плюс собирает пыль.

Переход с круглого сечения на квадратное (и наоборот) вполне допускается. Одно условие: площадь поперечника воздуховода не должна уменьшаться (увеличивать можно). Для изменения формы канала используйте соответствующие фитинги, описанные ниже.

Особенности гибких воздуховодов

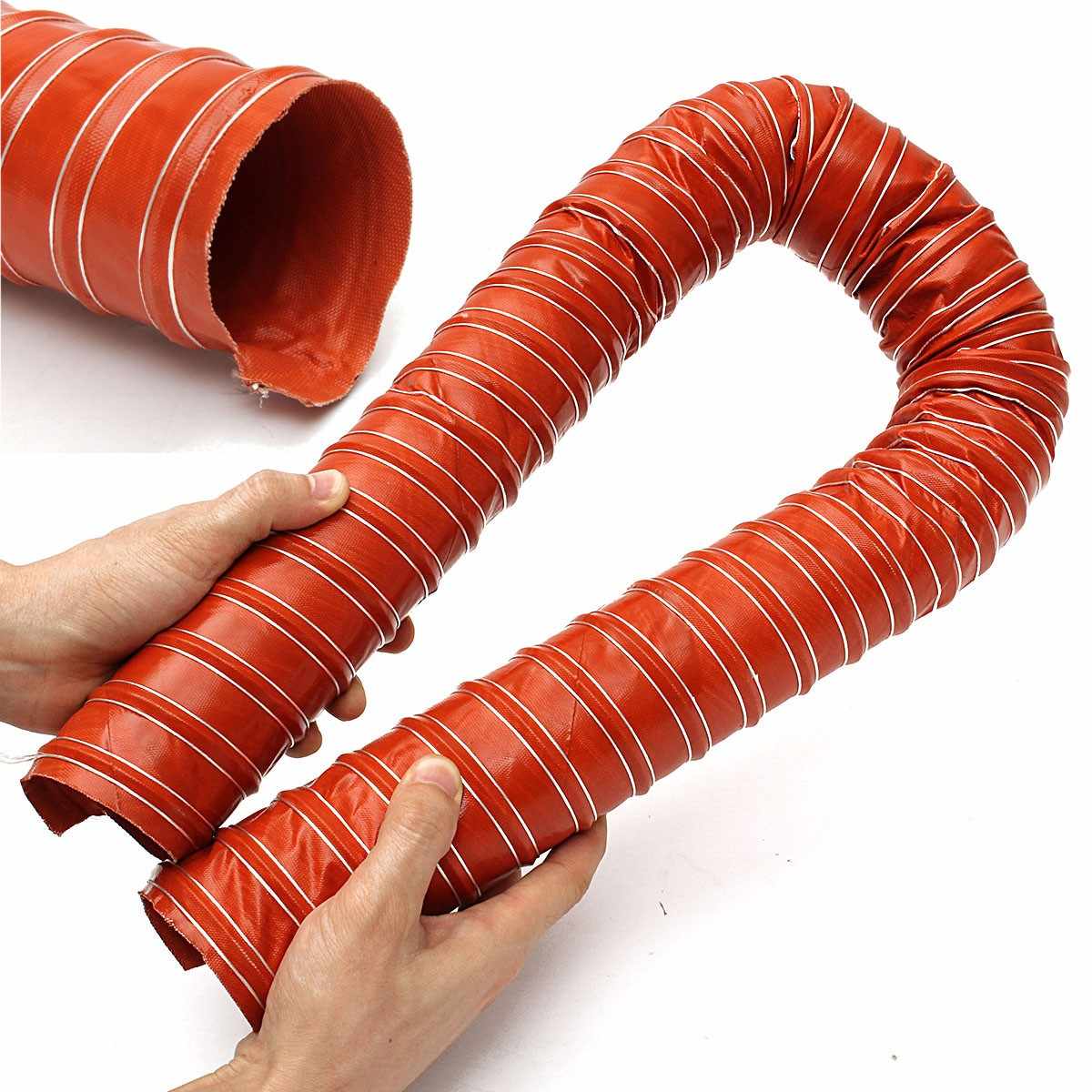

Гибкий воздуховод – это мягкая труба, армированная металлической спиралью. Эксплуатация таких каналов отличается от жестких систем рядом особенностей. Однако монтаж гибких вентиляционных каналов проще и дешевле, чем сборка коммуникаций из жестких труб, поскольку не требует фасонных деталей для прохода поворотов.

Преимущества гибких воздуховодов:

• простота монтажа;
• небольшой вес;
• возможность легко изменить направление и конфигурацию прокладываемого канала;
• доступная цена;
• наличие тепло-, вибро- и шумоизоляции от производителя;
• совместимость со всеми видами труб.

Из недостатков можно отметить:

• слабую устойчивость к механическим повреждениям при транспортировке и в ходе монтажа;
• ограничения в применении;
• необходимость профессиональных знаний при установке.

Виды герметиков

Асбестовый шнур

Зачастую герметик используют для уплотнения соединений дымоудаляющих воздуховодов. Его применяют для герметизации, если температура плоскостей до 400 °С. Используют шнуры толщиной от 0,7 мм до 32 мм. Для уплотнения отрезают кусочек шнура и укладывают его на фланец. Затем через уплотнитель пропускают болты так, что их с двух сторон огибают нити. Этот вид герметика способствует повышенной виброустойчивости, температурной работоспособности. Для продления срока годности рекомендуется хранить асбестовый шнур в сухом месте.

Пористая резина

Этот герметик применяется для воздуховодов, внутри которых перемещается пыль и отходы при температуре 42-70° С. Изготовленная из твердых каучуков, она владеет высокими амортизационными и герметизирующими свойствами. Прокладку из пористой резины делают на месте монтажа. Из нее вырезается кольцо или рамка необходимого размера. После чего в ней пробивают отверстия для болтов и укладывают между фланцами. При этом плоскость фланца должна быть очищена от ржавчины. В вентиляционных работах используется кислотостойкая, морозостойкая и теплостойкая резины. Кислотостойкая резина отлично противостоит влиянию кислот и щелочей. Теплостойкая резина, в ее состав входит асбест, сберегает свои свойства в воздушной среде при температуре до 90°С.

Полимерный мастичный жгут ( ПМЖ-1)

Изготавливается из полиизобутилена, битума нефтяного, парафина, асбеста и нейтрального масла; диаметром от 8 до 10 мм. Этот уплотнитель очень эластичный, что позволяет ему очень плотно прилегать к зеркалу фланца. Хранится намотанным в катушки и пересыпан тальком.ПМЖ-2 применяют чаще нежели ПМЖ-1. Имеет вид плоской ленты 20мм в ширину и толщиной 2 мм. Лента создает очень надежное герметическое соединение.

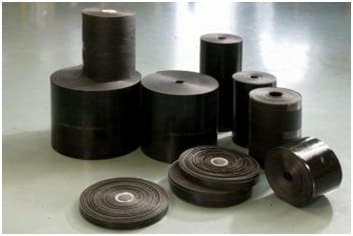

Лента термоуплотнительная

Относится к огнестойким герметикам. Применяется для уплотнения фланцевых соединений воздуховодов и является одним из лучших уплотнителей. Лента сделана из графита. При возникновении пожара, уплотнитель вспучивается, тем самым проявляя свои огнестойкие качества. Она не дает попасть дыму в смежные комнаты в течении 4 часов. Это очень хороший показатель.

ПКР — Материал полимерного типа выпускается в виде ленты, толщиной до 6 мм и шириной до 50 мм. Ленту размещают на зеркале фланца, пронзают отверстия под соединительные болты и затягивают. Недостатком данного герметика является большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.

Термоусаживающиеся манжеты. Изготовляются из полимеров. Производятся изделия диаметром 130-355 мм. Применяются в температурном диапазоне – 40°С – + 60°С.

Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С. Чтоб обеспечить герметичность бандажного соединения, с внутренней стороны бандаж заполняют герметизирующей мастикой«Бутэпрол». Этот герметик являет собой однородную массу из бутилкаучука, этиленового каучука, наполнителей и пластификаторов. При нанесении герметика его необходимо разогреть. Мастика сохраняет свои свойства при температуре от -50 до +70°С.

Нетвердеющая плоская лента. Производится из материала нетканого типа. Герметик применяется при фланцевом соединении при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.

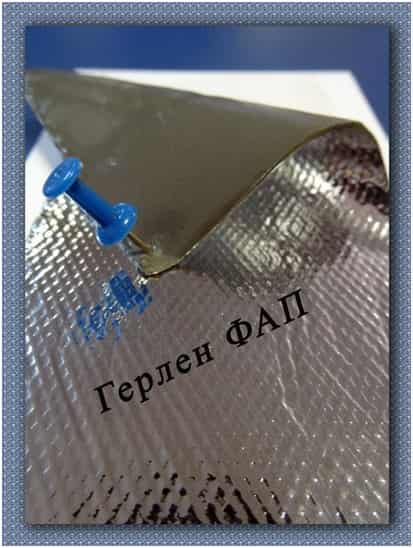

Говоря о лентах типа «Герлен» нельзя не добавить, что частому использованию для монтажа уплотнителей или в качестве уплотнителя непосредственно часто используют алюминиевый монтажный скотч.

Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.

Прокладочный пластикат

Прокладочный пластикат изготовляют из поливинилхлорида и применяют как герметизирующий материал. Пластикат выдерживает температуру от —30 до 70° С.

Асбестовый картон

Асбестовый картон выпускается в виде листов размерами от 900 X 900 до 1000 X 1000 мм, толщиной от 2 до б мм. Листы картона должны быть ровными, не иметь трещин, вдавленных мест и посторонних механических включений. Прокладки из этого герметика для фланцевых соединений изготовляют аналогично изготовлению прокладок из листа резины.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
• ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

• Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
• Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Преимущества и недостатки

Высокий потребительский спрос на гибкие воздуховоды обусловлены рядом неоспоримых достоинств данных конструкций.

• Благодаря мягкой структуре материалов, гибкие воздуховоды значительно гасят уровень шума, издаваемый вентиляционной установкой, кондиционером или вытяжкой.
• Высокая устойчивость к агрессивным средам и высоким температурам позволяет монтировать гибкие модели в помещения практически любого назначения, включая кухни предприятий общепита и химические лаборатории.

• Долгий срок эксплуатации и широкая покупательская способность гибких труб выгодно отличает их от жёстких конструкций и позволяет сформировать прочный и долговечный воздуховод, не экономя при этом на материале.
• При установке гибких труб не нужно использовать переходники, колена и отводы. Это значительно упрощает монтаж и существенно сокращает его сроки. Воздуховоды способны сгибаться под любым углом, а их крепление выполняется при помощи хомутов и петель. Кроме того, использование гибких моделей значительно сокращает количество соединений, что в целом повышает герметичность системы.

• Компактность и небольшой вес делают мягкие трубы удобным для хранения и транспортировки товаром.
• Гибкие модели могут выступать в качестве элементов, компенсирующих тепловое расширение жёстких частей воздуховода.

К недостаткам относят более низкую, в сравнении с упругими моделями, термоустойчивость. Гибкие воздуховоды способны выдерживать температуру не выше 300—700 градусов, поэтому использование моделей при обустройстве вентиляции в горячих цехах крайне ограничено. Кроме того, гибкие трубопроводы не рекомендуется устанавливать в вертикальном положении, если их протяжённость превышает два этажа или 5 метров. Ещё одним существенным минусом гибких труб является их повышенное аэродинамическое сопротивление, из-за чего скорость движения воздуха значительно снижается, а сам воздуховод подвергается серьёзным механическим нагрузкам.

Обладая ребристой внутренней поверхностью, гибкий воздуховод склонён к быстрому загрязнению и нуждается в частых и более сложных чистках. К минусам относят и необходимость использования большего количества крепёжных деталей. Это обусловлено опасностью провисания гибкой трубы, из-за чего количество крепёжных хомутов и петель нужно увеличивать.

Особенности монтажного процесса гибких воздуховодов

Конструкционные особенности гибких воздуховодов определяют некоторые особенности монтажных работ:

• При установке вентиляционной системы в неотапливаемых помещениях рекомендуется использовать утепленный воздуховод. Для его установки желательно пригласить специалистов, что позволит предотвратить возможные повреждения конструкции.
• При установке труб нельзя допускать большого количества провисаний и изгибов. Особенно это условие должно соблюдаться при монтаже вентиляционной системы в районе межэтажных перекрытий.
• Перед тем как крепить воздуховод, необходимо растянуть его на всю длину, пренебрегая этим условием, усилится уровень шума в процессе эксплуатации вентиляционной системы.
• Гибкие вентиляционные элементы, по мнению специалистов, использовать желательно только на поворотах системы или труднодоступных местах, где проложить жесткие трубы невозможно. Идеальным вариантом будет их совмещение.
• Такая вентиляция не подходит для вертикального расположения, особенно если рассчитана большая высота.
• Для грунта и нижнего уровня гибкая вентиляция не подходит.

При выборе труб необходимо учитывать их температуростойкость и скоростные показатели, которые влияют на работу вентиляционной системы.

Преимущество выбора гибких воздуховодов заключается в простом монтаже и отличных функциональных качествах. При соблюдении всех требований монтажного процесса, такие трубы прослужат длительное время, сохраняя при этом технические характеристики.

Классификация воздуховодов

Конструкция воздуховода влияет на способ соединения

Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.

Круглые и прямоугольные

По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.

Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.

В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.

Жесткие и гибкие

Пример жесткого воздуховода из пластиковых труб

Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

• гибкие каналы подлежат полному растяжению
• провисание каналов из-за возможной потери давления не допускается
• необходимо обеспечить заземление каналов для снятия статического заряда
• гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
• в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
• траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
• радиус поворота каналов должен быть не менее двойного диаметра трубы
• проход через стены выполняется только при помощи специальных приспособлений
• использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

• каждое помещение имеет собственный воздушный канал
• проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Основные виды поломок и как их избежать

Существует два типа поломок, которые происходят при использовании гофрированных труб для водопровода.

Первый – при установке тройника появилась течь. Потребуется перекрыть вентиль для приостановления потока воды. После при помощи разводных ключей затягиваются гайки. Если такой способ не помог, то потребуется полностью разобрать соединение.

Причина протечки может заключаться в неровно обрезе или неглубокой вставке трубы или из-за отсутствия герметичности уплотнителей. Если после повторного отреза пары колец и устранении вышеописанных причин проблема не прошла, то необходимо заменить фитинги и уплотнители.

Второй тип поломок – сорванная резьба. При затяге гаек не требуется прикладывать избыточную силу. Особенно это касается пластиковых фитингов, которые при высоком напряжении просто лопнут.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения. Для круглой трубы диаметр находят из формулы:

D = v4S/?

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B. Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в м?/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве. В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Гибкая подводка на грани аварии.

Напрашивается вопрос: — Что же, не ставить?
Ставить! Просто не лениться следить за системой водоснабжения, периодически обращать внимание на состояние, визуально и ощупывая.
1. Если на гибкой подводке появились торчащие «волоски» проволоки, то это предвестник аварии, ведь если торчит наружу, то тоже самое происходит и внутрь оплётки.
2

Если стали заметны бурые пятна, значит в резиновом шланге появились микротрещины, значит далее произойдёт порыв.
Уделяйте внимание водоснабжению своего жилья и избежите массы неприятностей.
3. Покидая жильё на продолжительный срок перекрывайте подачу водоснабжения, используйте для этого краны на вводе. Если кому то из соседей доверяете, оставляйте ключи от своей квартиры, на случай аварии.

Видео: Реальный срок службы шланга в металлической оплётке

Читателям успехов в личной жизни, а монтажникам в труде, с уважением Андрей.

Надоело искать информацию от практиков? Подпишись(крути страницу вниз), и информация найдёт тебя сама. Клик по иконке соцсети — лучшая награда от вас за мой труд!

Поделиться с друзьями в сети:

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.
